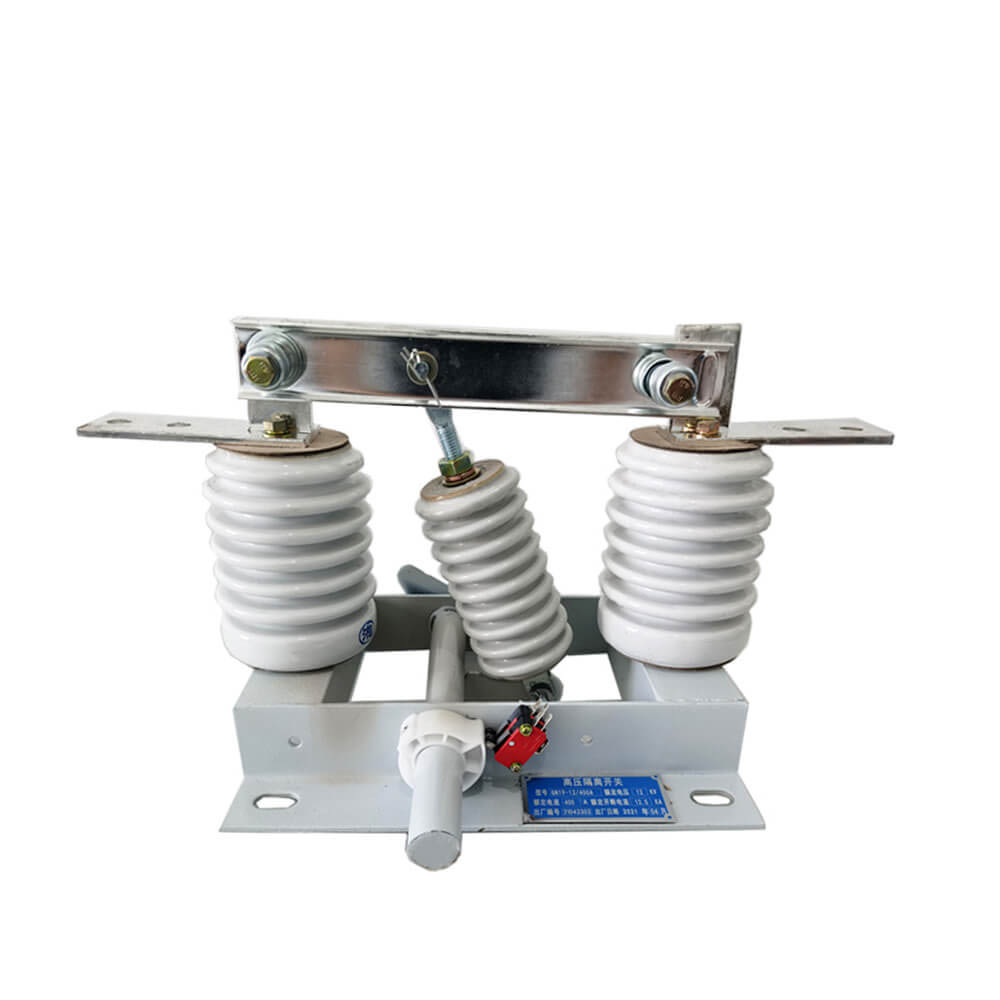

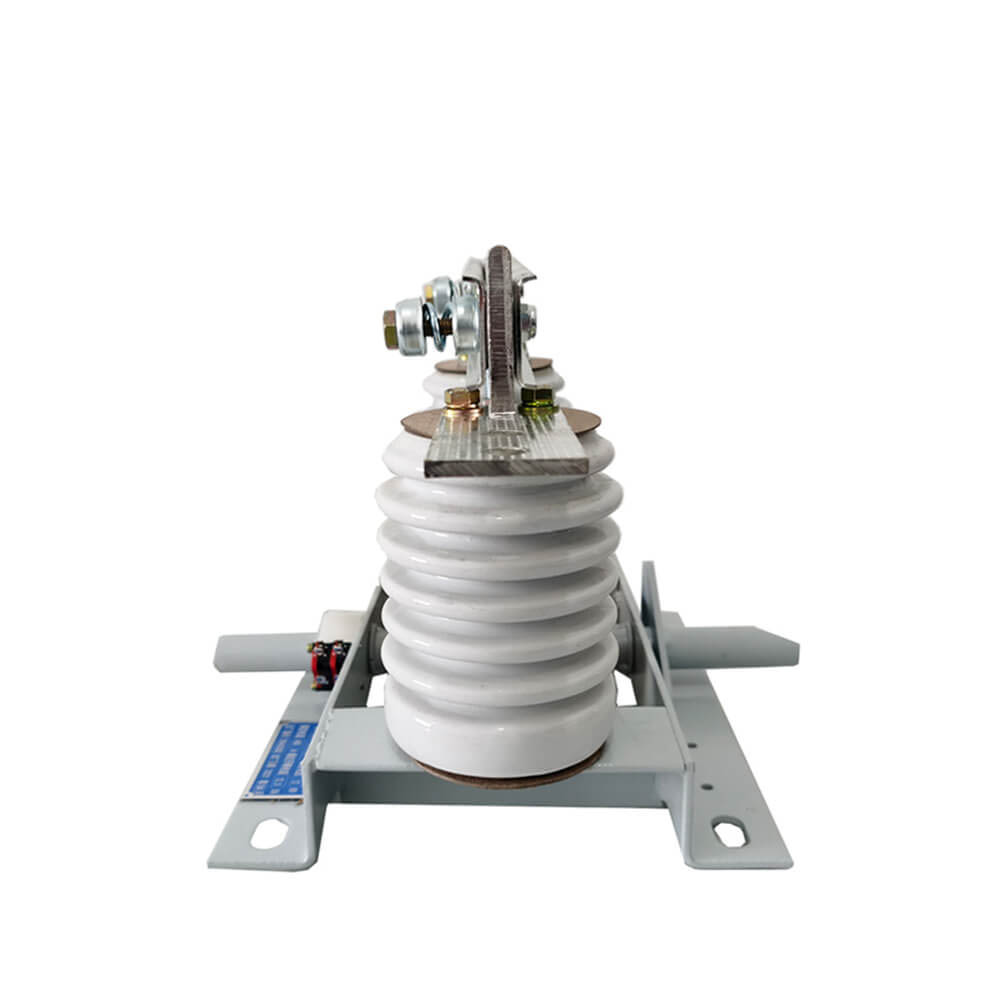

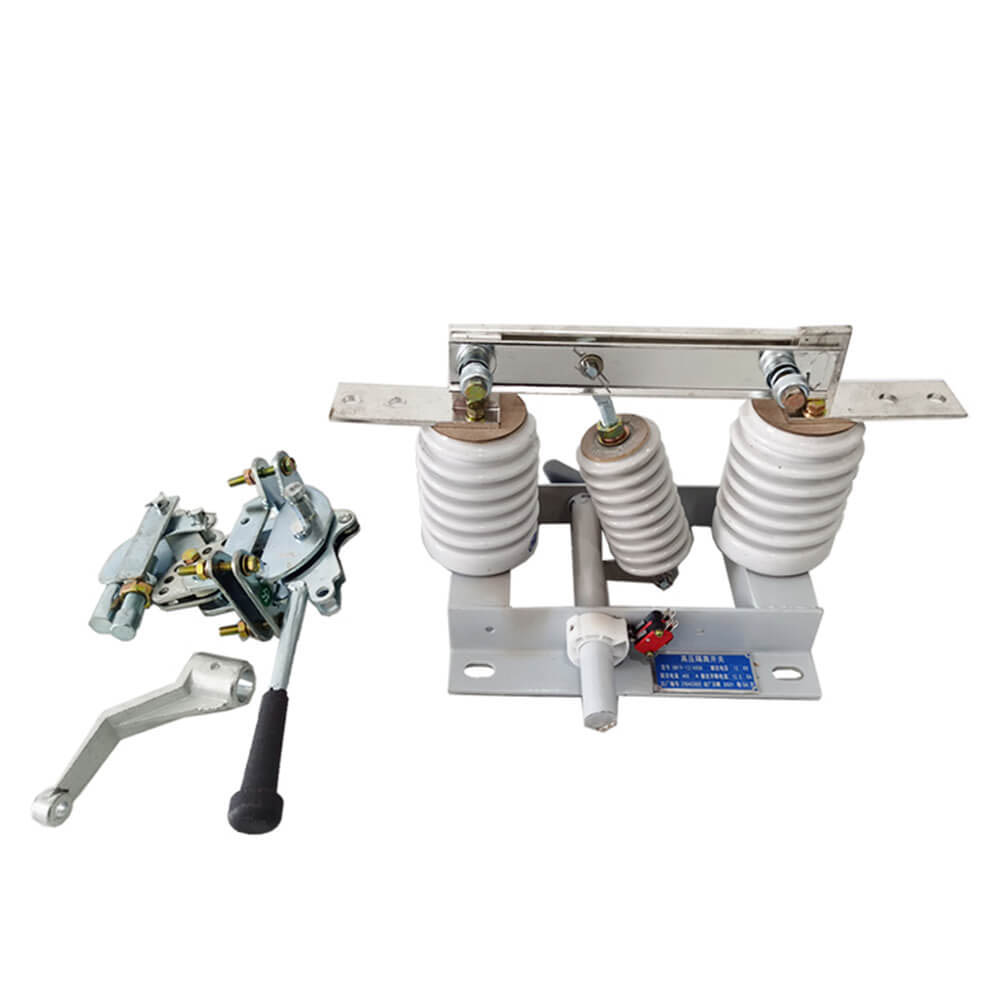

Laidžioji GN19-12/400, 630, 1000, 1250 tipo atjungimo jungiklio dalis yra pritvirtinta prie bazės dviem stulpo izoliatoriais kiekvienai fazei. (GN19-12C/400, 630, 1000, 1250 tipas turi vieną kolonos izoliatorių ir vieną porceliano korpuso izoliatorių.) Trys fazės yra montuojamos lygiagrečiai, o laidžią dalį sudaro statiniai kontaktinių peilių ir kontaktinių turėtojų (arba laidžios strypų) kontaktai. Kiekviena kontaktinio peilio fazė yra prijungta prie kaklaraiščio izoliatoriaus vidurio, kaklaraiščio izoliatoriaus ir sumontuota ant sujungto veleno pagrindo. Velenas yra prijungtas prie jungiamojo strypo (vartotojo pateikto) ir CS6-1 judėjimo mechanizmo tipo per rankeną. Jungiamąjį kontaktinį peilį sudaro dvi plyšinės varinės plokštelės, o tai ne tik padidina kontaktinio peilio šilumos išsklaidymo plotą, kad būtų sumažinta apatinė temperatūra, bet ir pagerina mechaninį kontaktinio peilio stiprumą, kad pagerėtų jungiklio dinaminis stabilumas. Vienas kontaktinio peilio galas yra pritvirtintas ant kontaktinio bloko (arba ant laidžios lazdelės) varžtu („Shaw“ automobilis). GN19-12/1000, 1250, kontaktuojant su magnetinės fiksavimo plokštelės montavimu, P, PTikslasMagnetinės fiksavimo plokštės e, kai didelė trumpojo jungimo srovė, siekiant sustiprinti du griovelio kontaktinį peilį tarp | trauka. GN19-12/400, 630 Atjungimo jungikliai turi nedidelę ribą per srovę, todėl nereikia pridėti magnetinės fiksavimo plokštės.
 |
 |
 |

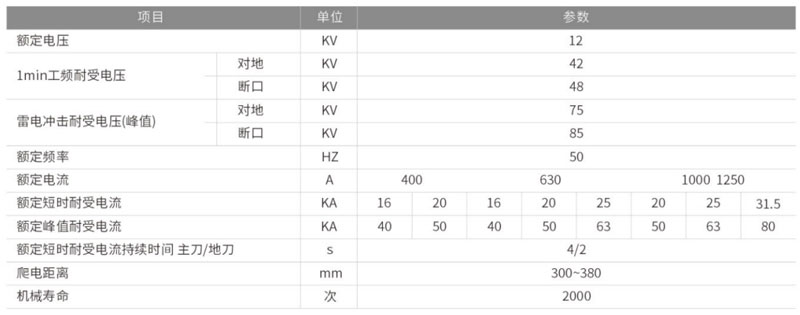

| Modelis |
Įvertinta įtampa (KV) |
Įvertinta srovė (A) |
Įvertinta trumpalaikė atlaika srovė ( / 4s) |
Įvertinta smailė atlaiko srovę (The) |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Viršutinė aplinkos temperatūros riba +40 ℃, apatinė riba -L0 ℃, PASTABA: Leiskite laikyti ir gabenti -25 ℃
2. Aukštis ne didesnis kaip 1000 m
3. Santykinė drėgmė: dienos vidurkis yra ne didesnis kaip 95%, mėnesio vidurkis yra ne didesnis kaip 90%
4. Vandens garų slėgis: dienos vidurkis yra ne didesnis kaip 2,2 × 10–3MPa, mėnesio vidurkis yra ne didesnis kaip 1,8 × 10-3MPa
5. Aplinkiniame ore neturėtų būti korozinių ar degių dujų, vandens garų ir kitos akivaizdžios taršos.
6. Nėra įprastos ir smurtinės vibracijos.
Pastaba: pasitarkite su gamintoju, kad išspręstumėte problemą, jei ji neatitinka aukščiau nurodytų sąlygų
● Priimkite OEM ir ODM: Taip
● Sertifikatas: CE, bandymo ataskaitos
● Gamybos laikas: 7 ~ 12 darbo dienų
● Garantijos laikotarpis: 12 mėnesių
● Pristatymo laikas: 15 dienų
● Užsisakydami šį jungiklį, nurodykite modelio specifikaciją, įvertintą įtampą, įvertintą srovę ir kitus techninius duomenis.
● Jei yra specialių reikalavimų, galite susitarti dėl jų, kad juos išspręstumėte.
