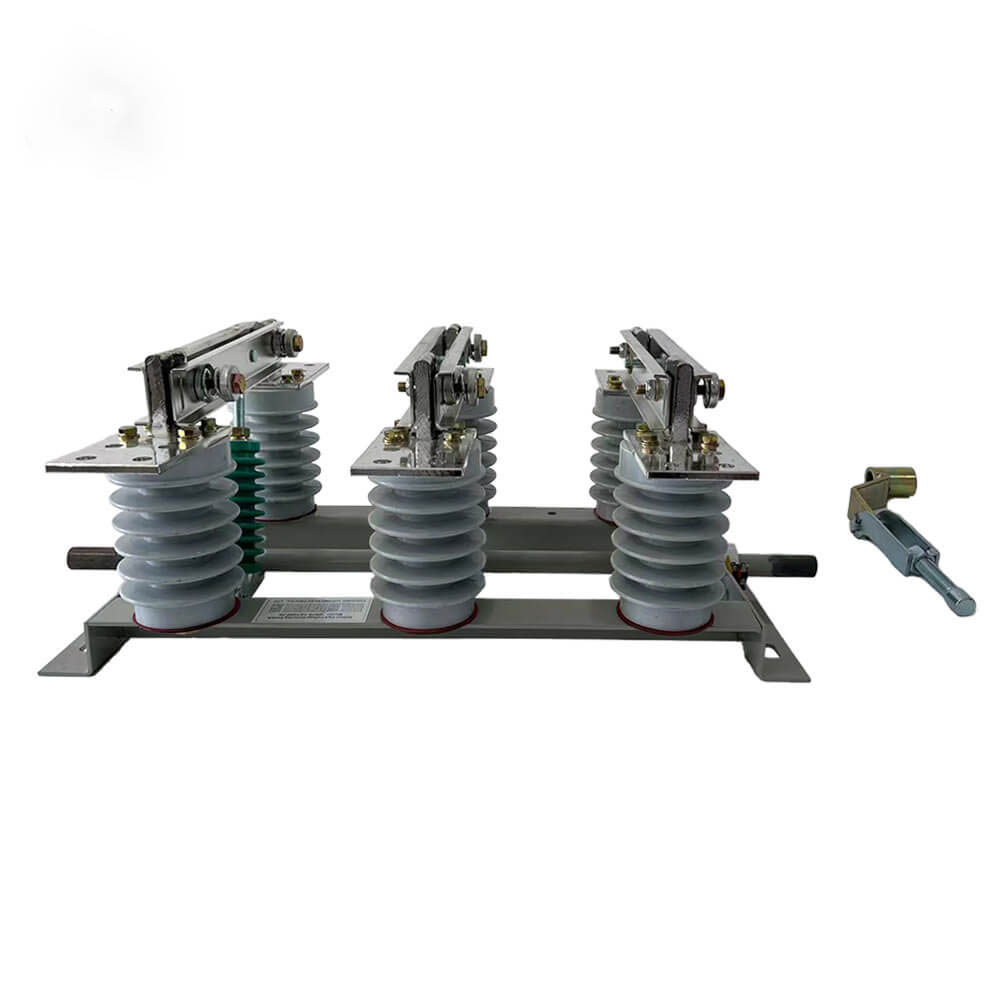

GN19-12 patalpų atjungimo jungikliai Aukštos įtampos izoliacijos jungiklis

Struktūra ir veikimo principas

    GN19-12 patalpų atjungimo jungikliai Aukštos įtampos izoliacijos jungiklis

     GN19-12, 12C serijos patalpų aukštos įtampos atjungikliai (toliau – atjungiamieji jungikliai) yra patalpų įrenginiai, kurių vardinė įtampa 12kV, trifazė kintamoji srovė 60Hz, naudojami grandinių dalijimui ir uždarymui, kai yra įtampa ir nėra apkrovos.

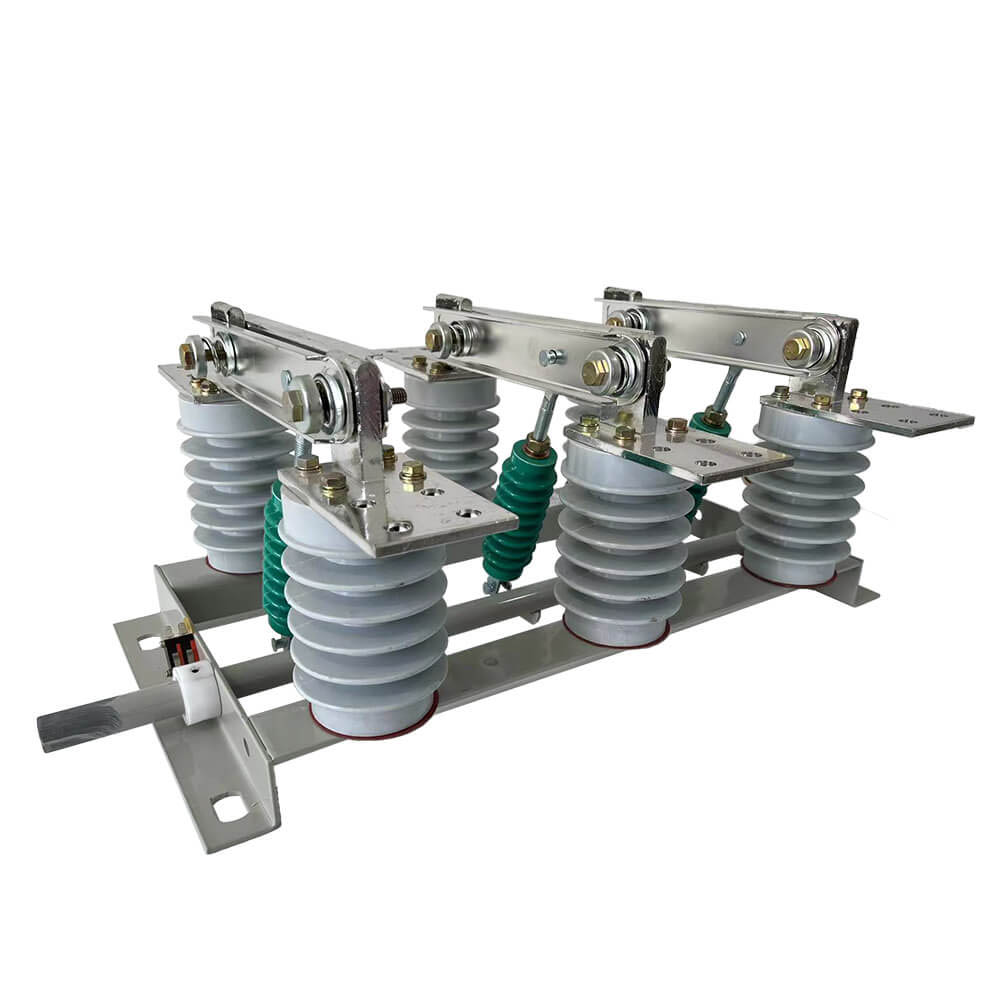

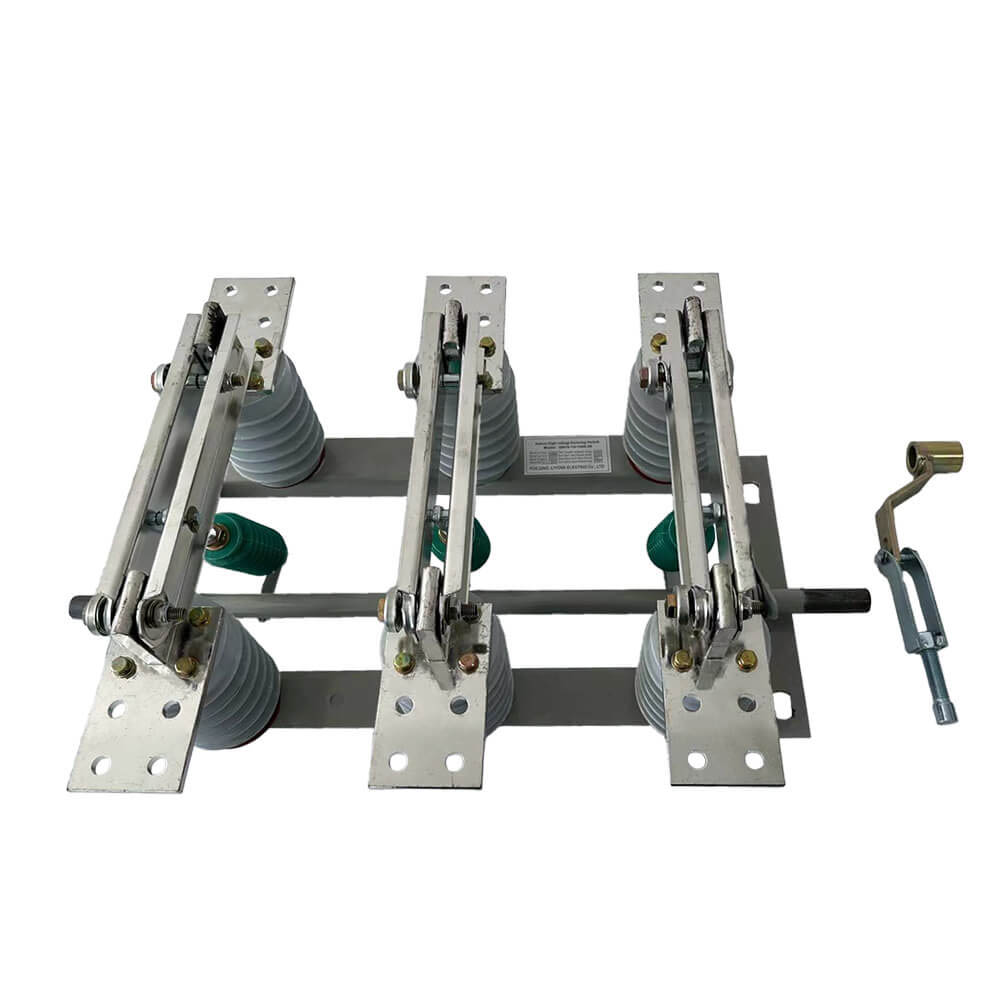

  Šios serijos izoliaciniai jungikliai yra trijų polių, susidedantys iš pagrindo rėmo, besisukančio veleno ir svirties, porcelianinio stulpelio izoliatoriaus, vartų peilio ir sujungimo plokštės. Besisukantis velenas uždedamas ant pagrindo rėmo, ant kurio privirinamos trys poros svirčių, o svirtys su vartų peiliu įsmeigtos per traukos porcelianinį izoliatorių. Velenas išsikiša iš apatinio rėmo, o bet kurią jo dalį galima sujungti su valdymo mechanizmu.

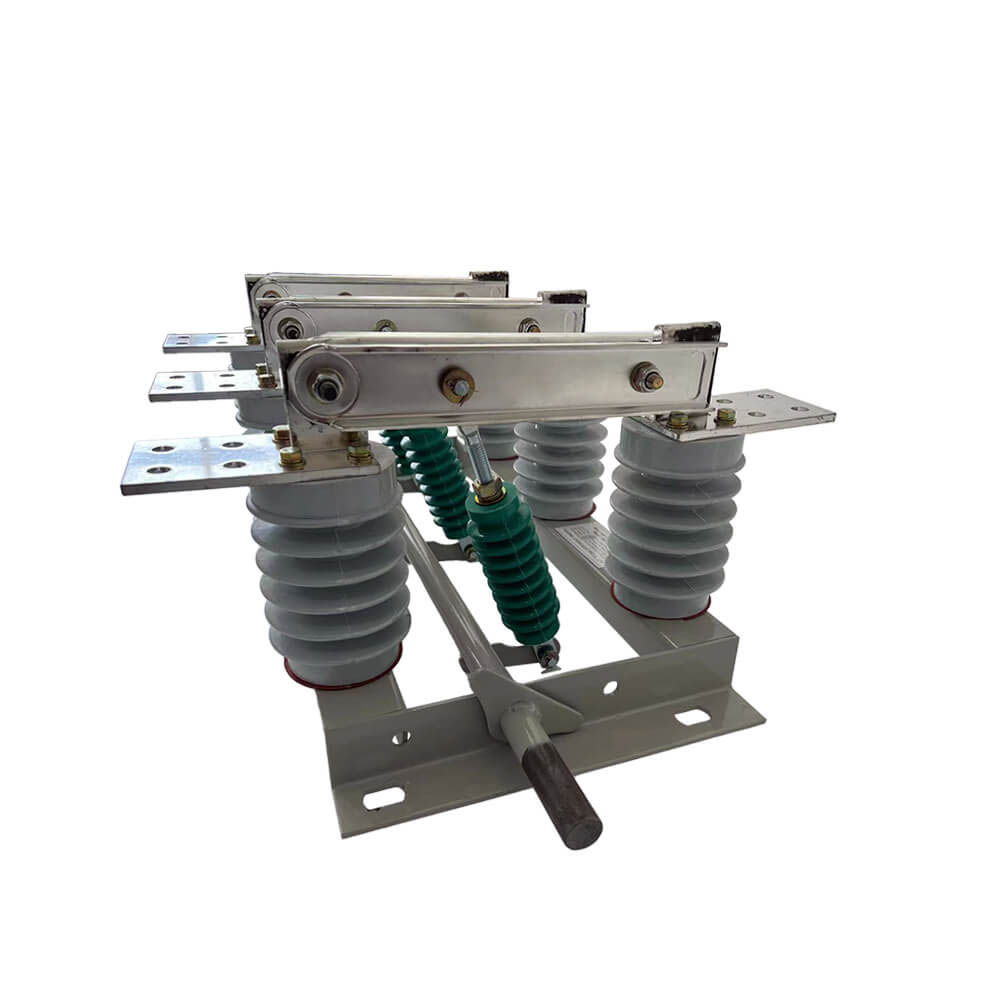

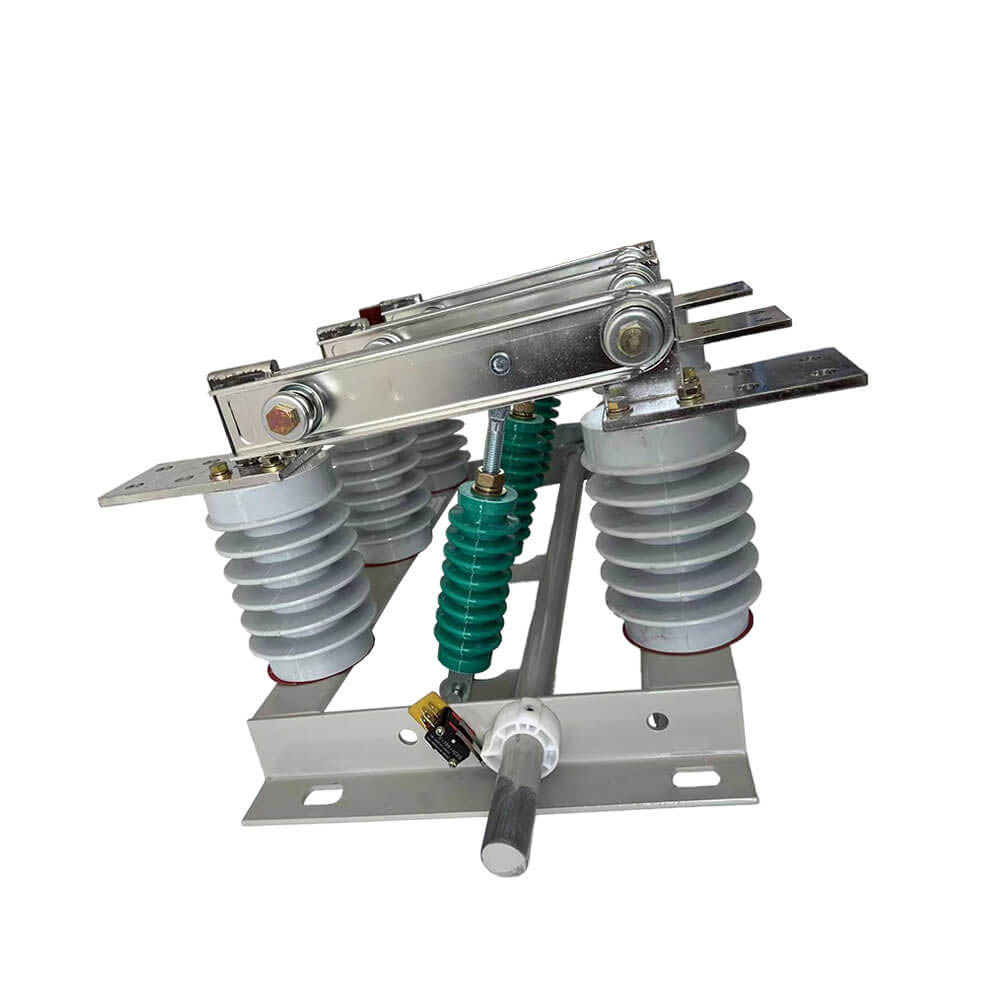

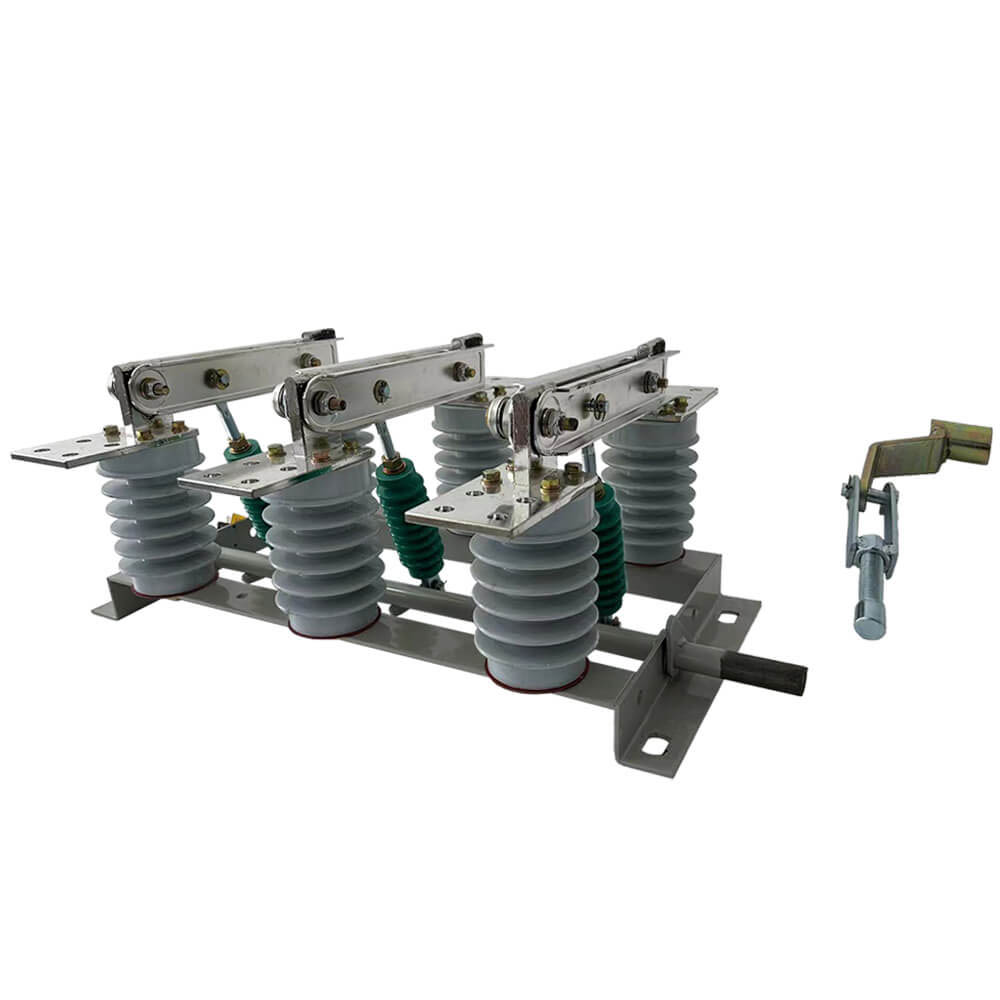

  GN19-12/400, 630, 1000, 1250 tipo atjungiklio laidžioji dalis yra pritvirtinta prie pagrindo dviem koloniniais izoliatoriais kiekvienai fazei. (GN19-12C/400, 630, 1000, 1250 tipo turi vieną kolonų izoliatorių ir vieną porceliano korpuso izoliatorių.) Trys fazės sumontuotos lygiagrečiai, o laidžioji dalis susideda iš kontaktinių peilių ir kontaktų laikiklių (arba laidžių strypų) statinių kontaktų. Kiekviena kontaktinio peilio fazė yra prijungta prie surišimo izoliatoriaus vidurio, surišimo izoliatoriaus ir sumontuota ant prijungto veleno pagrindo. Sukliukas per rankenėlę prijungiamas prie švaistiklio (pateikiamas naudotojo) ir CS6-1 tipo judančio mechanizmo. Jungiamasis kontaktinis peilis sudarytas iš dviejų išpjovų varinių plokščių, kurios ne tik padidina kontaktinio peilio šilumos išsklaidymo plotą, kad sumažintų dugno temperatūrą, bet ir pagerina kontaktinio peilio mechaninį stiprumą, kad pagerėtų dinaminis jungiklio stabilumas. Vienas kontaktinio peilio galas yra pritvirtintas prie kontaktinio bloko (arba ant laidžiojo strypo) varžtu (Shaw automobilis). GN19-12/1000, 1250, liečiantis su magnetinio fiksavimo plokštės įrengimu, plius magnetinio fiksavimo plokštės paskirtis yra ta, kad kai didelė trumpojo jungimo srovė sustiprintų dviejų griovelių kontaktinį peilį tarp| patrauklumas. GN19-12/400, 630 atjungimo jungikliai turi nedidelę srovės ribą, todėl nereikia pridėti magnetinės fiksavimo plokštės.

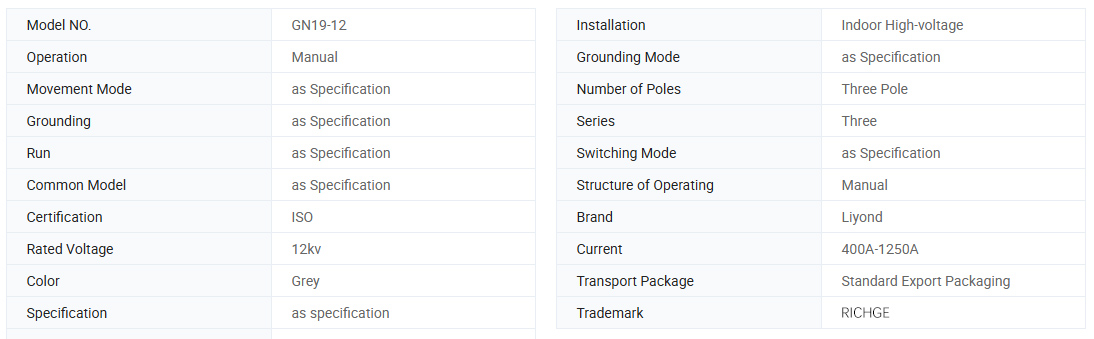

Pagrindinė informacija.

Techninis parametras

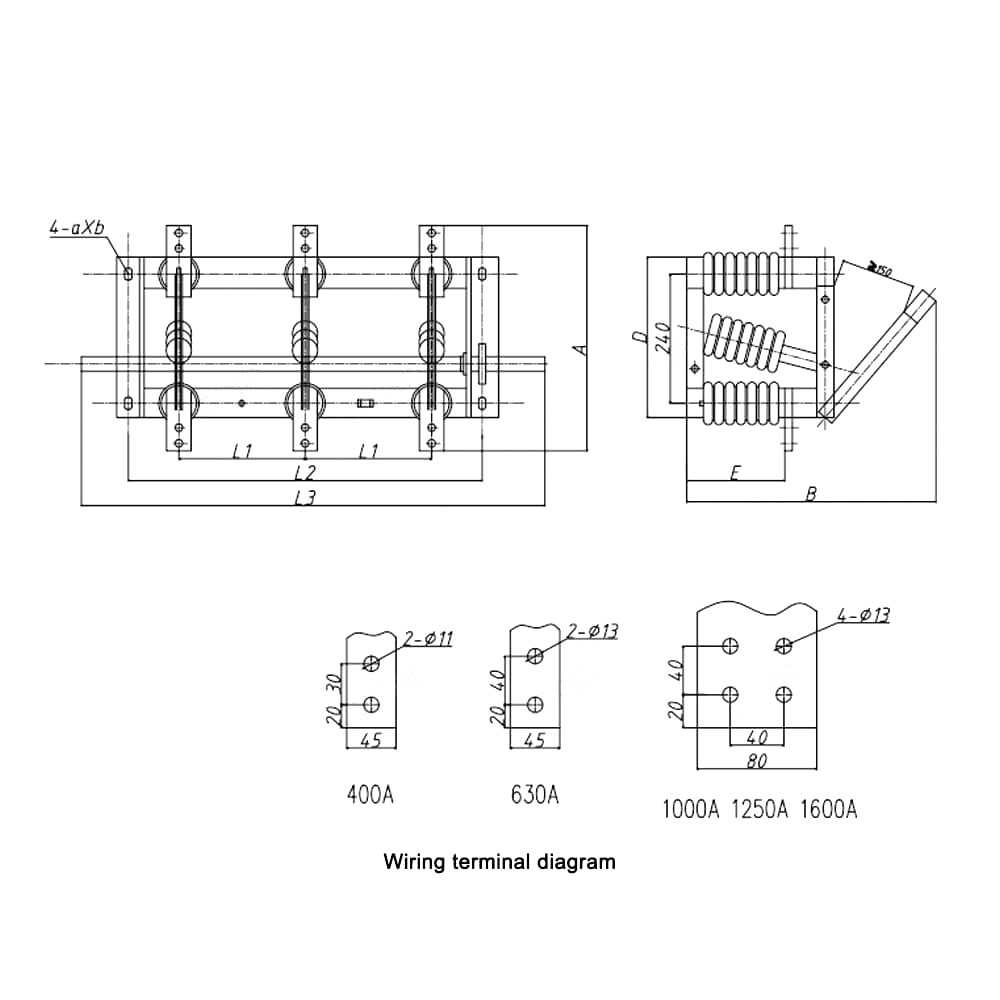

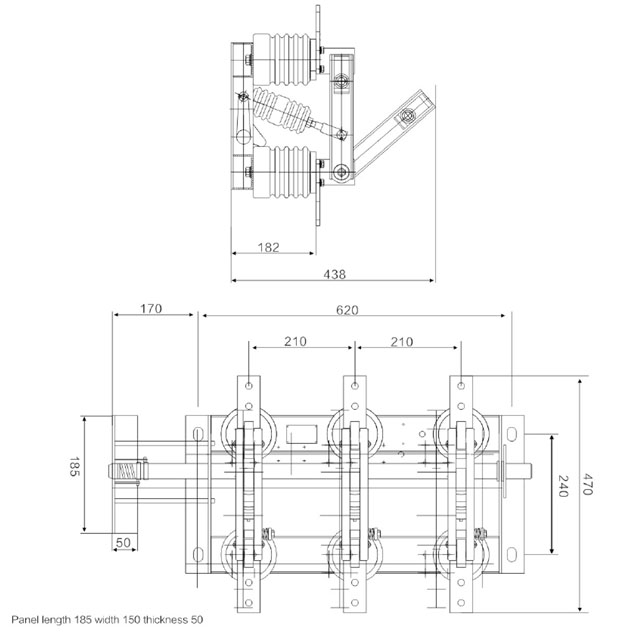

Piešimas

Naudokite aplinkos sąlygas

1. Viršutinė aplinkos temperatūros riba +40 ℃, apatinė riba -l0 ℃, Pastaba: Leidžiama saugoti ir transportuoti esant -25 ℃

2. Aukštis ne didesnis kaip 1000m

3. Santykinė oro drėgmė: paros vidurkis ne didesnis kaip 95%, mėnesio vidurkis ne didesnis kaip 90%

4. Vandens garų slėgis: paros vidurkis yra ne didesnis kaip 2,2 × 10-3Mpa, mėnesio vidurkis yra ne didesnis kaip 1,8 × 10-3Mpa

5. Aplinkiniame ore neturi būti korozinių arba degių dujų, vandens garų ir kitos akivaizdžios taršos.

6. Nėra reguliarios ir stiprios vibracijos.

Pastaba: pasikonsultuokite su gamintoju, kad išspręstumėte problemą, jei ji neatitinka pirmiau nurodytų sąlygų

Užsakymo instrukcijos ●Priimti OEM ir ODM: TAIP

●Sertifikatas: CE, Bandymų ataskaitos

●Gamybos laikas: 7~12 darbo dienų

●Garantinis laikotarpis: 12 mėn

●Pristatymo laikas: 15 dienų

●Užsakydami šį jungiklį, nurodykite modelio specifikaciją, vardinę įtampą, vardinę srovę ir kitus techninius duomenis.

●Jei yra specialūs reikalavimai, galite susitarti, kad juos išspręstume.
