GN30-12 tipo rotacinis vidaus aukštos įtampos izoliacinis jungiklis

GN30-12 tipo rotacinis vidaus aukštos įtampos izoliacinis jungiklis

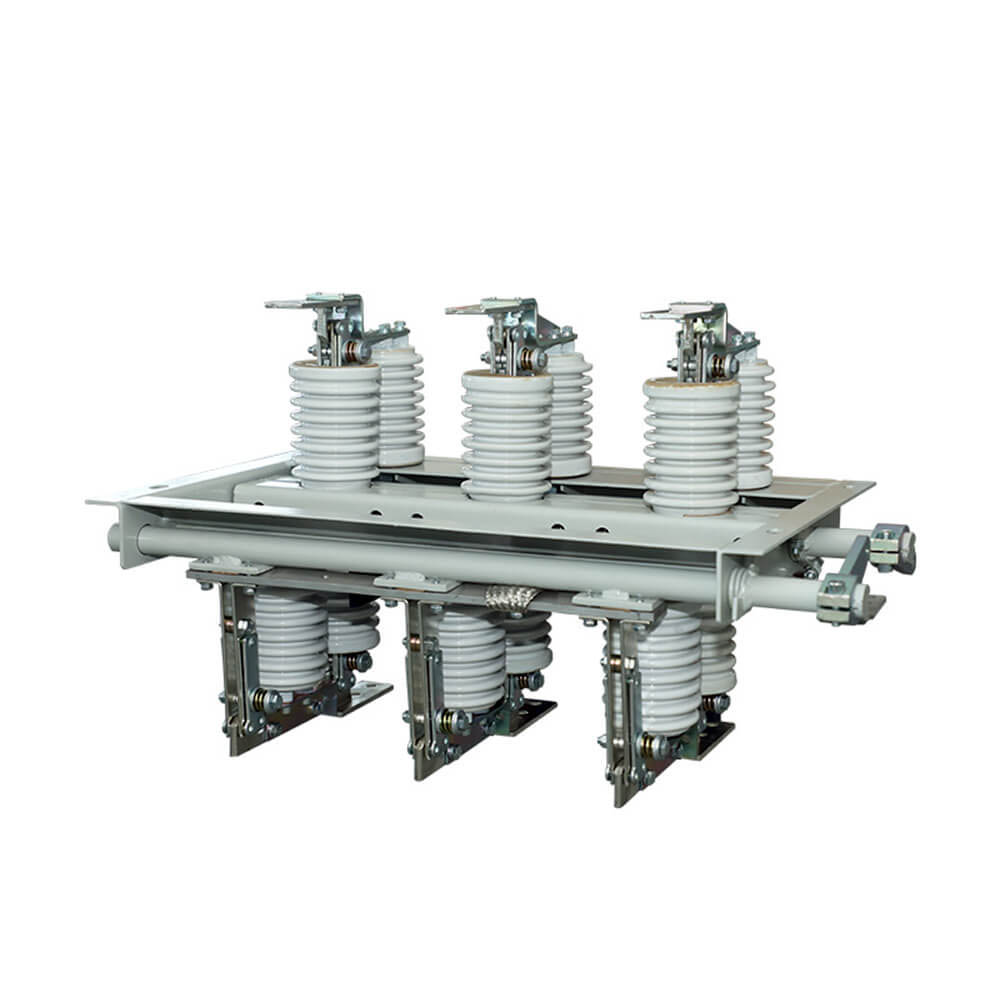

   GN30-12 patalpų rotacinis aukštos įtampos skyriklis yra naujo tipo su sukamuoju peiliu. Pagrindinė konstrukcinė formulė yra pritvirtinti du izoliatorių ir kontaktų rinkinius trifazio bendro žemo rėmo viršutinėje ir apatinėje plokštumose, realizuojant jungiklio atidarymą ir uždarymą sukant peilį. GN3-12D jungiklis prideda jungiamojo peilio formą GN30-12 pagrindu, kad atitiktų skirtingų maitinimo sistemų poreikius. Šis gaminys yra kompaktiško dizaino, mažos erdvės, tvirtos izoliacijos, lengvai montuojamas ir reguliuojamas. Jis atitinka "AC aukštos įtampos izoliacinio jungiklio ir įžeminimo jungiklio" reikalavimus ir tinka vidaus sistemoms, kurių vardinė įtampa yra iki 10 KV AC 50 Hz ir mažesnė. Jis gali būti naudojamas kaip atidarymo ir uždarymo grandinė, kai yra įtampa ir nėra apkrovos. Jis gali būti naudojamas su aukštos įtampos skirstomaisiais įrenginiais arba gali būti naudojamas atskirai.

   GN30-12 (D) tipo rotacinis patalpų aukštos įtampos atjungiklis yra naujo tipo sukamojo peilio tipo izoliacinis jungiklis, pagrindinė konstrukcija yra pritvirtinta dviem izoliatorių ir kontaktų grupėmis ant dviejų trifazių važiuoklės plokštumų, per sukamąjį kontaktą realizuojamas įjungimas-išjungimas. GN30-12 (D) tipo jungiklis yra naujo tipo papildomas įžeminimo peilis GN30-12 tipo jungikliu, kuris gali patenkinti skirtingų maitinimo sistemų poreikius. Produkto dizainas yra kompaktiškas, mažas užimamas plotas, turi gerą izoliaciją, lengvą montavimą ir reguliavimą, jo veikimas atitinka GB1985-89 "AC aukštos įtampos izoliacinis jungiklis ir įžeminimo jungiklis" reikalavimus, taikomus vardinei 10 kV kintamajai 50 Hz ir žemesnei vidaus maitinimo sistemai, kad būtų galima atidaryti ir uždaryti grandinę, kai įtampa, be apkrovos. Jis gali būti naudojamas su aukštos įtampos skirstomuoju spintu, taip pat gali būti naudojamas atskirai.

GN30-12 skiriamojo jungiklio savybės

1. Jis pagamintas iš keraminių izoliatorių, patvarus, atsparus taršai ir nevalomas.

2. Naudojant naują technologiją sidabro litavimo kontaktai, mažas kontaktinis atsparumas, geras elektros laidumas ir didelis mechaninis stiprumas.

3. Aukštos kokybės techninė įranga, tvirta ir patvari, nesunku sugadinti, paprasta naudoti ir lengva.

Pagrindinė informacija.

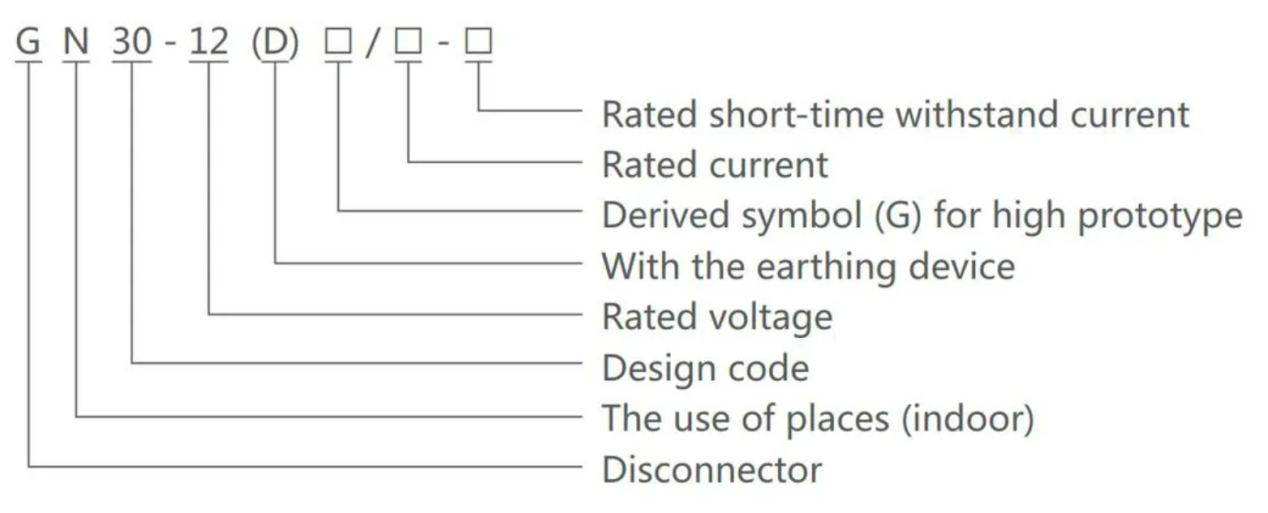

Modelio reikšmė

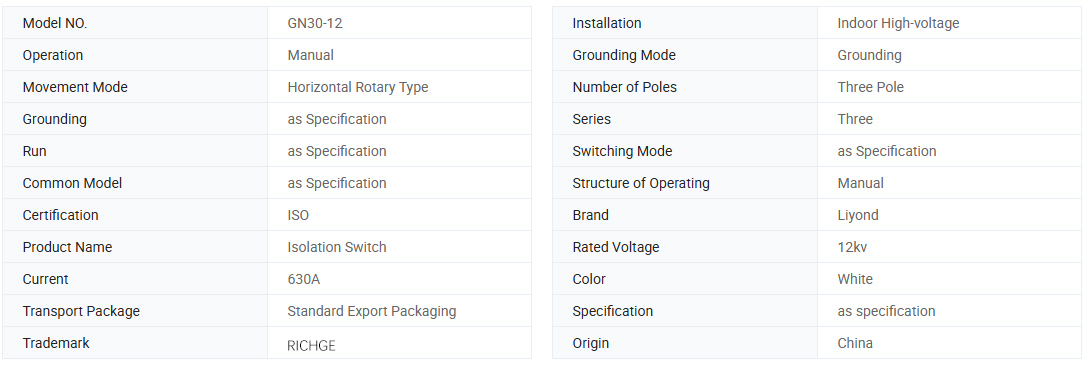

Techninis parametras

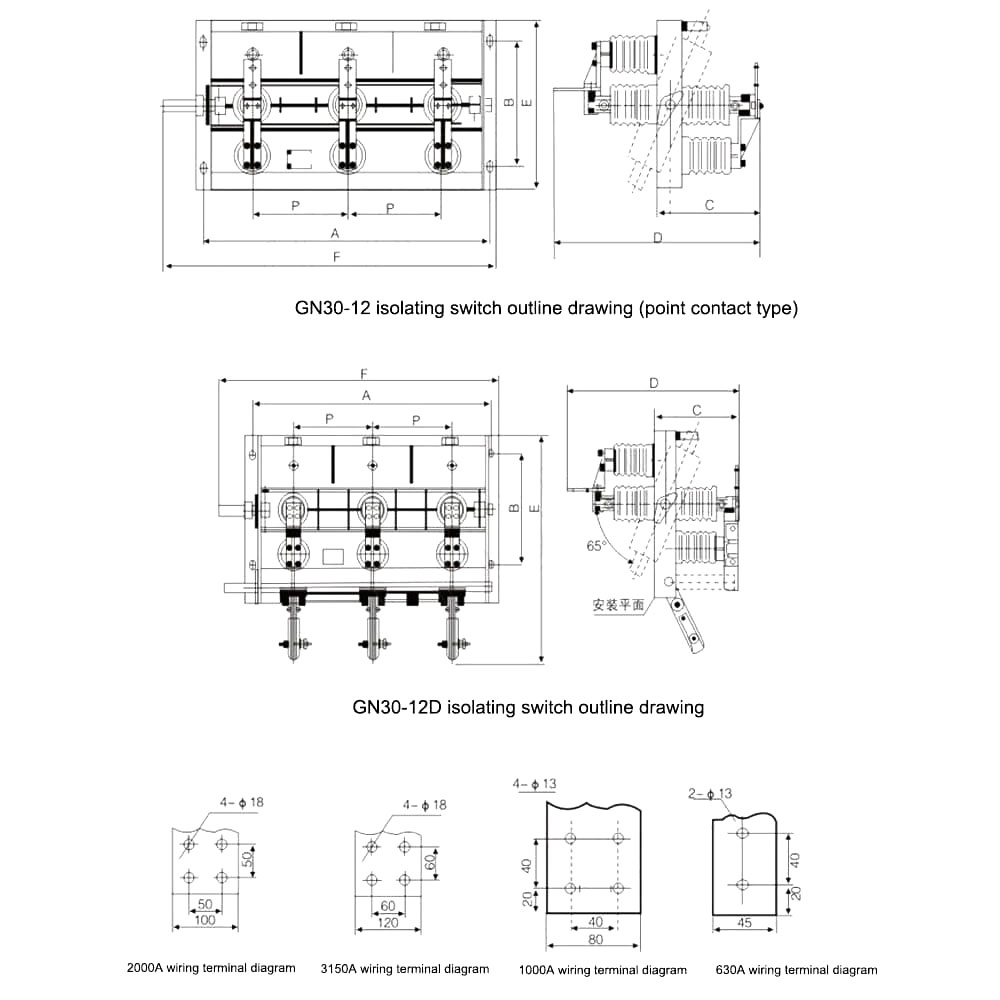

Piešimas

Naudokite aplinkos sąlygas

1. Plakato aukštis: ne daugiau kaip 3000 m;

2. Aplinkos temperatūra: ne aukštesnė kaip +40°C, ne žemesnė kaip -30°C; paros temperatūros skirtumas 15°C;

3. Santykinė patalpų oro temperatūra: ne daugiau 90% (esant +25°C);

4. Žemės drebėjimo intensyvumas: ne daugiau kaip 8 laipsniai

5. Montavimo vietoje neturi būti dujų, garų cheminio nusodinimo, druskos purslų, dulkių, nešvarumų ir kitų sprogstamųjų bei korozinių medžiagų, kurios turi rimtą poveikį atjungiklio izoliacijai ir laidumui;

6. Montavimo vietoje neturėtų būti dažnų stiprių vibracijų

Užsakymo instrukcijos

●Priimti OEM ir ODM: TAIP

●Sertifikatas: CE, Bandymų ataskaitos

●Gamybos laikas: 7~12 darbo dienų

●Garantinis laikotarpis: 12 mėn

●Pristatymo laikas: 15 dienų

●Užsakydami šį jungiklį, nurodykite modelio specifikaciją, vardinę įtampą, vardinę srovę ir kitus techninius duomenis.

●Jei yra specialūs reikalavimai, galite susitarti, kad juos išspręstume.
