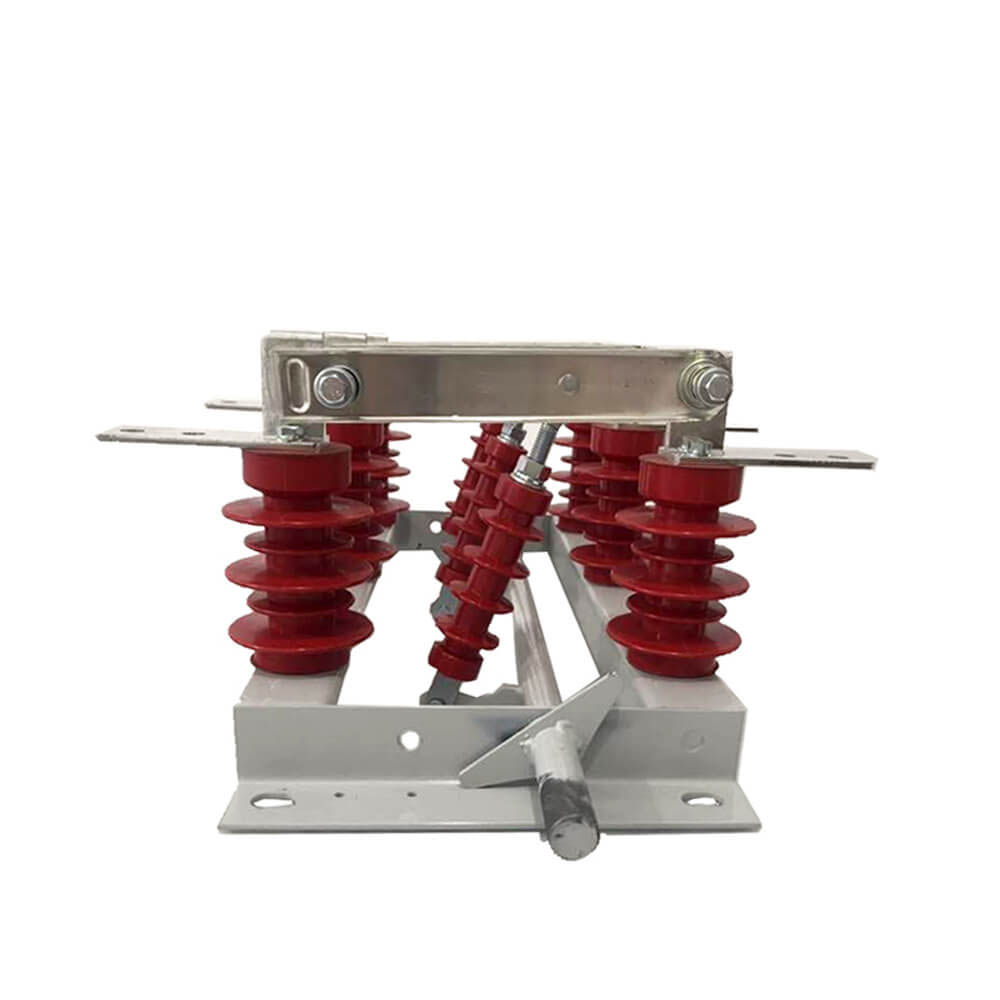

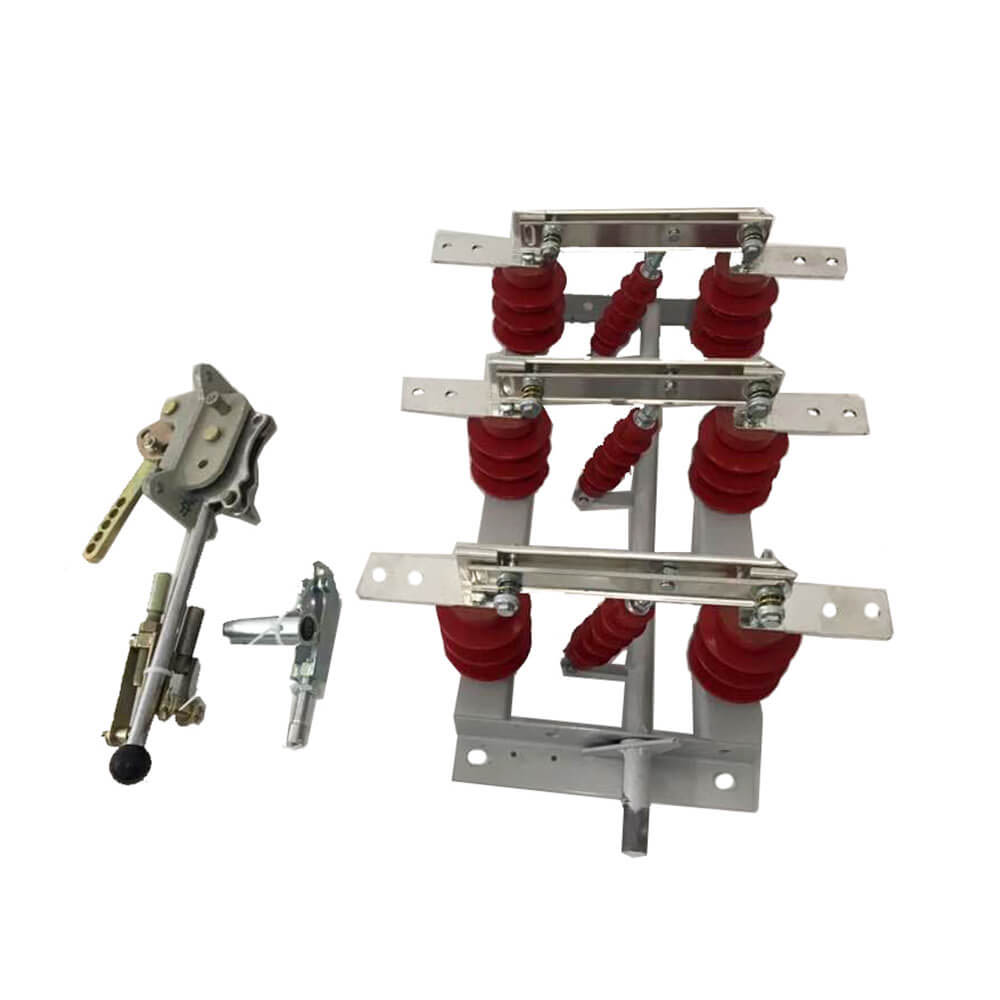

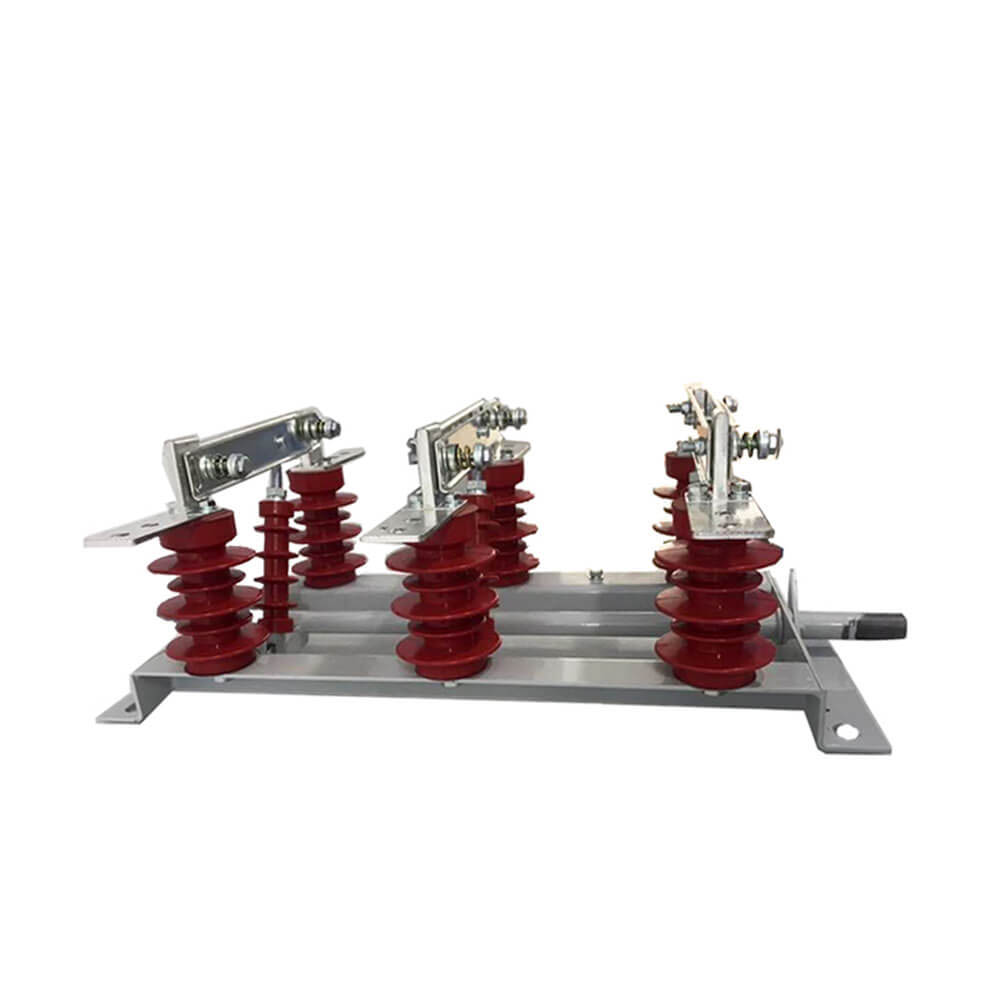

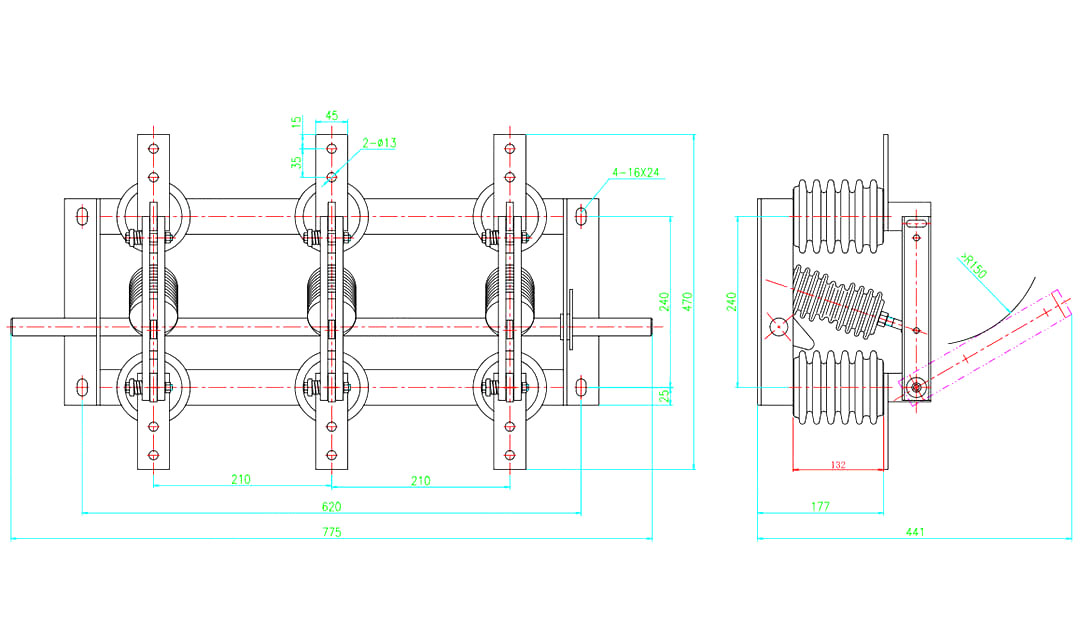

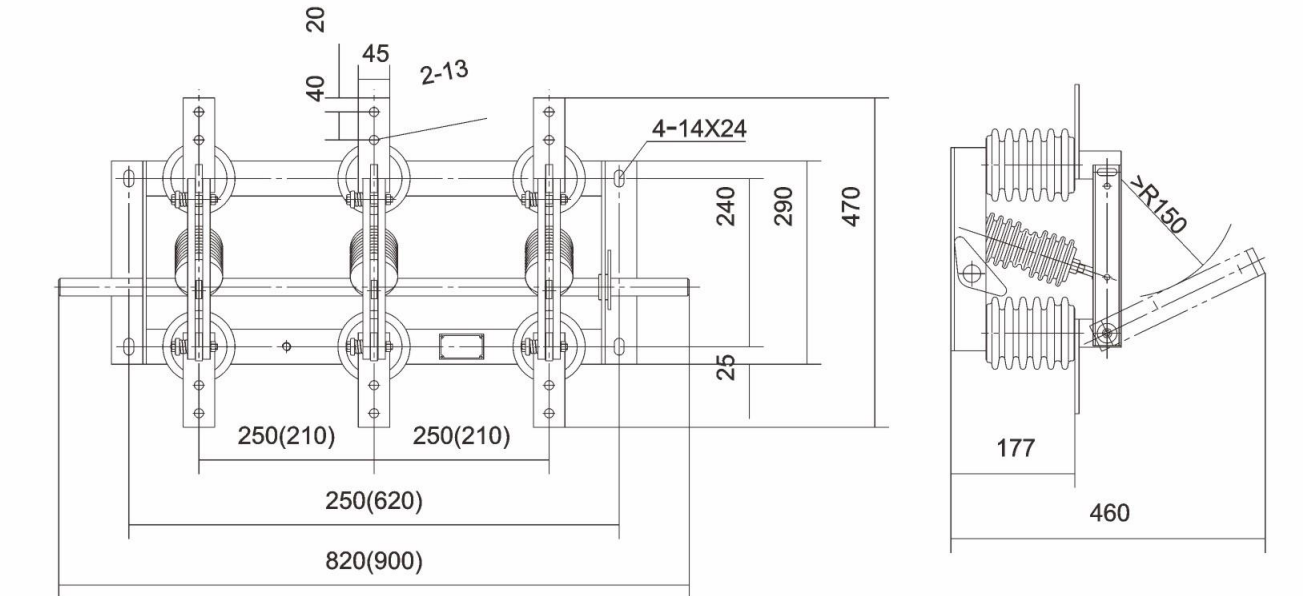

GN19-12/400, 630, 1000, 1250 tipo atjungiklio laidžioji dalis yra pritvirtinta prie pagrindo dviem koloniniais izoliatoriais kiekvienai fazei. (GN19-12C/400, 630, 1000, 1250 tipo turi vieną kolonų izoliatorių ir vieną porceliano korpuso izoliatorių.) Trys fazės sumontuotos lygiagrečiai, o laidžioji dalis susideda iš kontaktinių peilių ir kontaktų laikiklių (arba laidžių strypų) statinių kontaktų. Kiekviena kontaktinio peilio fazė yra prijungta prie surišimo izoliatoriaus vidurio, surišimo izoliatoriaus ir sumontuota ant prijungto veleno pagrindo. Sukliukas per rankenėlę prijungiamas prie švaistiklio (pateikiamas naudotojo) ir CS6-1 tipo judančio mechanizmo. Jungiamasis kontaktinis peilis sudarytas iš dviejų išpjovų varinių plokščių, kurios ne tik padidina kontaktinio peilio šilumos išsklaidymo plotą, kad sumažintų dugno temperatūrą, bet ir pagerina kontaktinio peilio mechaninį stiprumą, kad pagerėtų dinaminis jungiklio stabilumas. Vienas kontaktinio peilio galas yra pritvirtintas prie kontaktinio bloko (arba ant laidžiojo strypo) varžtu (Shaw automobilis). GN19-12/1000, 1250, liečiantis su magnetinio fiksavimo plokštės įrengimu, plius magnetinio fiksavimo plokštės paskirtis yra ta, kad kai didelė trumpojo jungimo srovė sustiprintų dviejų griovelių kontaktinį peilį tarp| patrauklumas. GN19-12/400, 630 atjungimo jungikliai turi nedidelę srovės ribą, todėl nereikia pridėti magnetinės fiksavimo plokštės.
1. Izoliavimas ir sauga: po atjungimo sukuriamas patikimas izoliacinis tarpas, užtikrinantis, kad
2. Linijos perjungimas: perjunkite ir prijunkite liniją pagal eksploatacinius reikalavimus.
3. Mažos srovės perjungimas: Naudojamas mažoms srovėms grandinėje perjungti, pvz., įvorių, šynų, jungčių, trumpųjų kabelių įkrovimo srovėms, perjungimo įtampos išlyginimo kondensatorių kondensatorinėms srovėms, cirkuliacinėms srovėms perjungiant dvigubą magistralę ir įtampos transformatorių žadinimo srovėms.
4. Transformatoriaus sužadinimo srovė: atsižvelgiant į konkrečias skirtingų konstrukcijų tipų aplinkybes, ji gali perjungti tam tikros talpos transformatorių tuščiosios eigos žadinimo srovę.
Vidutinės įtampos izoliatorių tipai
Vidutinės įtampos izoliatoriai gali būti skirstomi į lauko ir vidaus tipus pagal montavimo būdus:
- Lauko vidutinės įtampos izoliatoriai: gali atlaikyti natūralius veiksnius, tokius kaip vėjas, lietus, sniegas, purvas, kondensatas, ledas ir šaltis, tinka montuoti ant lauko platformų.
- Vidutinės įtampos izoliatoriai: tinka patalpų aplinkai, kurioms paprastai reikia didesnių izoliacijos savybių.
Atsižvelgiant į izoliacijos atramos struktūrą, jie gali būti skirstomi į:
- Vieno stulpelio izoliacijos jungiklis: tiesiogiai naudokite vertikalią erdvę po viršutine šyna kaip elektros izoliaciją, taupydami erdvę, sumažindami jungiamuosius laidininkus ir užtikrindami aiškias atjungimo būsenas, ypač tinkančias ypač aukštos įtampos perdavimui.
- Dviejų stulpelių izoliacijos jungiklis: tinka didesniems srovės poreikiams, užtikrina didesnį stabilumą.
- Trijų stulpelių izoliacinis jungiklis: tinka sudėtingesnėms maitinimo sistemoms, pasižymi didesne apkrova ir patikimumu.
1：Saugos izoliavimo funkcija – atliekant elektros įrangos techninę priežiūrą, ji suteikia aiškų elektros tarpą ir atjungimo tašką, kad būtų užtikrintas techninės priežiūros personalo saugumas.
2: Veikimo apribojimai – Atskyrimo jungiklio negalima naudoti esant apkrovai; jis neturėtų būti naudojamas apkrovos srovėms arba trumpojo jungimo srovėms nutraukti ar uždaryti. Izoliaciniai jungikliai su lanko gesinimo kamera gali veikti esant mažoms apkrovoms ir neapkrautoms linijoms.
Įjungimo veikimas: pirmiausia uždarykite atskyrimo jungiklį, tada uždarykite grandinės pertraukiklį arba apkrovos jungiklį.
Maitinimo išjungimo veikimas: pirmiausia atidarykite grandinės pertraukiklį arba apkrovos jungiklį, tada atidarykite izoliacinį jungiklį.
Renkantis atskyrimo jungiklį, įsitikinkite, kad jo vardinė įtampa, vardinė srovė, dinaminio stabilumo srovė ir šiluminio stabilumo srovė atitinka programos reikalavimus. Pagrindinis atskyrimo jungiklio vaidmuo yra atjungti grandines be apkrovos srovės, kad būtų galima saugiai prižiūrėti. Prieš naudodami atskyrimo jungiklį, įsitikinkite, kad grandinės pertraukiklis atjungė grandinę.
Atskyrimo jungiklis neturi specializuoto lanko gesinimo įtaiso; nenaudokite jo apkrovos arba trumpojo jungimo sąlygomis, kad užtikrintumėte įrangos ir personalo saugumą.
 |
 |
 |
| Modelis |
Nominali įtampa (kV) |
Nominali srovė (A) |
Vardinė trumpalaikė atsparumo srovė (/4s) |
Vardinė didžiausia atsparumo srovė () |
| GN19-12/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Viršutinė aplinkos temperatūros riba +40 ℃, apatinė riba -l0 ℃, Pastaba: Leidžiama laikyti ir transportuoti esant -25 ℃
2. Aukštis ne didesnis kaip 1000m
3. Santykinė oro drėgmė: paros vidurkis ne didesnis kaip 95%, mėnesio vidurkis ne didesnis kaip 90%
4. Vandens garų slėgis: paros vidurkis yra ne didesnis kaip 2,2 × 10-3Mpa, mėnesio vidurkis yra ne didesnis kaip 1,8 × 10-3Mpa
5. Aplinkiniame ore neturi būti korozinių arba degių dujų, vandens garų ir kitos akivaizdžios taršos.
6. Nėra reguliarios ir stiprios vibracijos.
Pastaba: pasikonsultuokite su gamintoju, kad išspręstumėte problemą, jei ji neatitinka pirmiau nurodytų sąlygų
●Priimti OEM ir ODM: TAIP
●Sertifikatas: CE, Bandymų ataskaitos
●Gamybos laikas: 7~12 darbo dienų
●Garantinis laikotarpis: 12 mėn
●Pristatymo laikas: 15 dienų
●Užsakydami šį jungiklį, nurodykite modelio specifikaciją, vardinę įtampą, vardinę srovę ir kitus techninius duomenis.
●Jei yra specialūs reikalavimai, galite susitarti, kad juos išspręstume.
