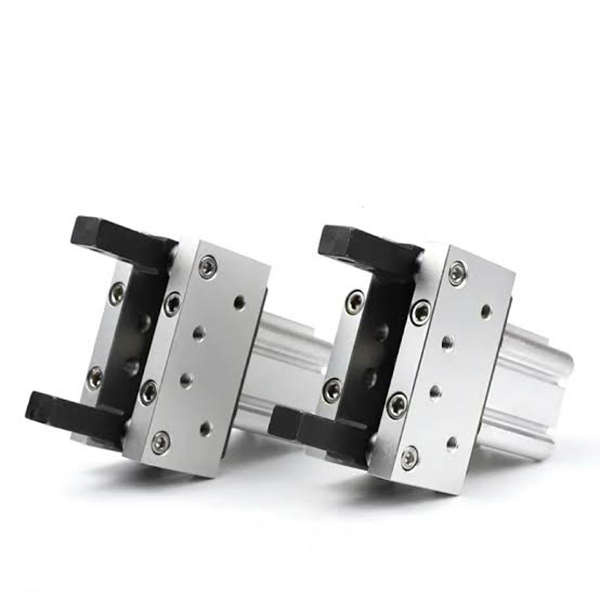

MHT2 serijos perjungimo jungtis, sunkiasvoris savaime užsifiksuojantis pneumatinis griebtuvas

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

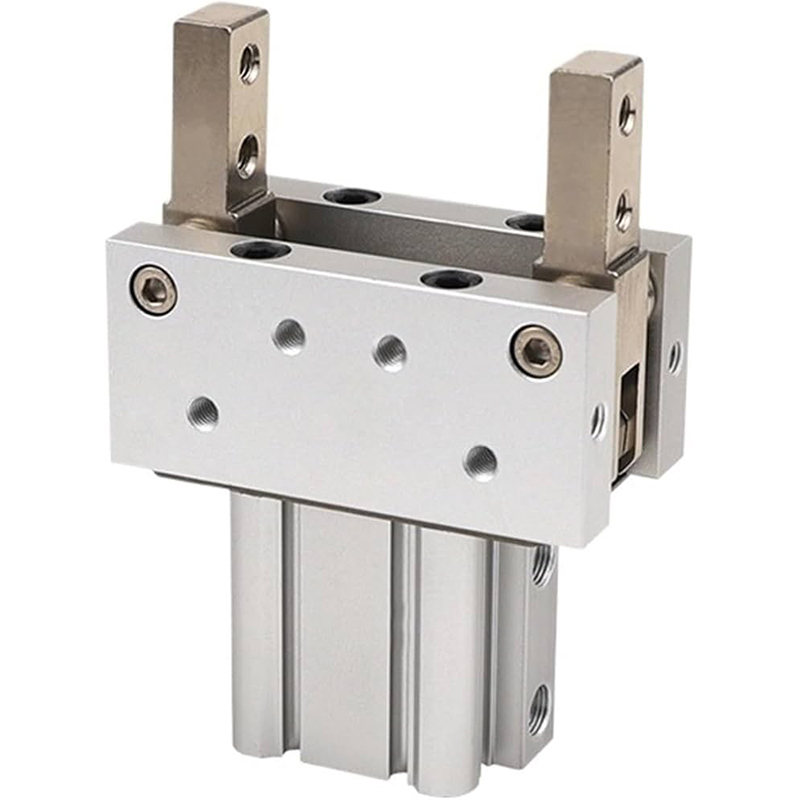

     SOLH MHT2 serija yra perjungimo jungtimis varomas 2 žandikaulių kampinis griebtuvas. Išskirtinės savybės apima perjungimo savaiminio užrakinimo mechanizmą, maitinimo išjungimo laikymo galimybę, ypač didelį suspaudimo momentą ir keturių pusių jutiklio montavimo angas, pasižyminčias dideliu konstrukcijos tvirtumu.

     Optimizuotas sunkiems ruošinio tvirtinimui, transportavimui ir padėties nustatymui laikantis griežtų apsaugos nuo kritimo reikalavimų; pageidaujamas didelės apkrovos griebtuvas didelės rizikos automatizuotoms stotims.

Pagrindinės struktūros ir dizaino ypatybės

     -- Veikimo principas: cilindro stūmimas ir traukimas kartu su perjungimo jungties jėgos stiprinimo mechanizmu. Kai žandikauliai užsidaro, jungiklis pasiekia aklavietės fiksavimo padėtį. Suspaudimo jėga padidinama 3–5 kartus, o ≥ 80 % suspaudimo jėga gali būti nuolat palaikoma, kai sumažėja oro slėgis / oras nutraukiamas, kad būtų užtikrintas patikimas saugus savaiminis užsifiksavimas.

     -- Korpuso konstrukcija: kvadratinis kieto anoduoto aliuminio korpusas su įmontuotu magnetiniu žiedu. Keturi tvirtinimo grioveliai (viršuje / apačioje / kairėje / dešinėje) leidžia tiesiogiai montuoti M9B / A93 serijos magnetinius jungiklius be negyvų kampų jutiklio išdėstymui.

     -- Veikimo tipas: dvigubo veikimo (D standartinė versija / DZ atnaujinta lengva versija). Žandikauliai užsifiksuoja uždaroje padėtyje; cilindro trauka iš naujo nustato žandikaulius, kad būtų galima atidaryti.

     -- Medžiagos specifikacija: kieto oksidacijos aliuminio cilindras, didelio stiprumo legiruotojo plieno žandikauliai, dilimui atsparios jungties mazgas. Didelis tvirtumas, ilgas tarnavimo laikas ir nereikalaujantis priežiūros.

     -- Lankstus montavimas: kelios tvirtinimo angos palaiko ašinį, išilginį ir horizontalų montavimą, tinka kompaktiškam uždaros įrangos išdėstymui.

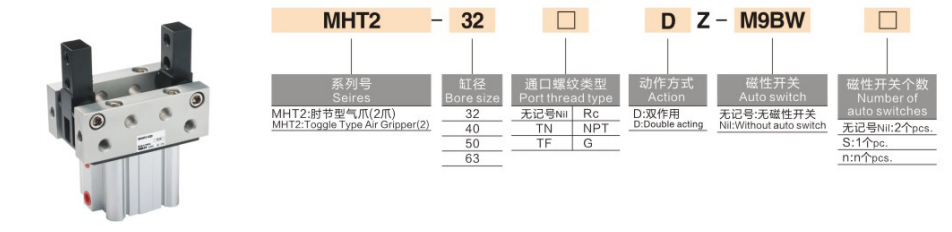

Išsami modelio kodavimo taisyklė

 1. Modelio pavyzdys: MHT2-50DZ-M9BW

  2. Standartinių užsakymų nuorodų pavyzdžiai

     -- MHT2-32D: 32 skylė, dvigubo veikimo standartinis bazinis modelis be jungiklio

     -- MHT2-63DZ-M9B: 63 skylė, atnaujintas lengvas DZ tipas, keturių pusių jutiklių lizdai, su M9B magnetiniu jungikliu

Universalios pagrindinės techninės specifikacijos (0,5 MPa tiekimo slėgis)

Pagrindiniai konkurenciniai pranašumai

  1. Galingas savaime užsifiksuojantis, apsaugantis nuo kritimo

     -- Perjungimo taško fiksavimo konstrukcija išlaiko ≥80 % suspaudimo jėgą po oro tiekimo nutraukimo arba slėgio praradimo. Efektyviai pašalinkite ruošinio kritimo riziką aukštos saugos automatizuotose gamybos linijose.

  2. Itin didelis suspaudimo momentas sunkioms užduotims atlikti

     -- Maksimalus sukimo momentas siekia 106 N·m φ63 modeliui, galinčiam sugriebti 5–50 kg sunkius ruošinius, gerokai viršijant lygiagrečius griebtuvus su lygiaverčiu angos dydžiu.

  3. 360° lankstus jutiklio išdėstymas

     -- Ant pagrindinio korpuso nėra integruoto kreipiamojo bėgelio; Magnetinius jungiklius galima montuoti ant keturių paviršių, kad būtų galima aptikti padėtį visomis kryptimis, puikiai tinka siauroms montavimo ertmėms.

  4. Didelis tvirtumas ir ilgesnis tarnavimo laikas

     - Legiruotojo plieno žandikauliai ir dilimui atsparios jungtys palaiko daugiau nei 5 milijonus stabilių ciklų, pritaikytų nuolatiniam darbui aukšto dažnio ir didelės apkrovos metu.

Montavimo parinktys ir tipiniai taikymo scenarijai

  1. Montavimo formos

     -- Ašinis tvirtinimas: Horizontalus stūmimas ir traukimas medžiagų transportavimui surinkimo linijoje

     -- Išilginis vertikalus montavimas: pakrovimo/iškrovimo stotys aukštyn ir žemyn

     -- Šoninis šoninis tvirtinimas: šoninis tvirtinimas ribotos erdvės stotims

  2. Tipiniai pramoniniai pritaikymai

     -- Automobilių komponentai: sugriebiami variklio korpusai, pavarų dėžės dangčiai, ratų stebulės

     -- Staklių automatizavimas: sunkus liejimas, kaltinės dalys ir formų tvarkymas

     -- Logistinis pervežimas: Metalinių padėklų, dėžių ir statinių medžiagų pervežimas

     -- Saugos padėties nustatymo stotys: viršutinės apsaugos nuo kritimo stotys, presavimo įrangos saugos tvirtinimo įtaisai

Pasirinkimo palyginimas: MHT2 perjungimo griebtuvas VS MHZL2 VS MHL2

3 žingsnių greito pasirinkimo vadovas

  1. Skylės pasirinkimas pagal ruošinio masę

     -- 32 ≤ 5 kg ； 40 = 5 ~ 15 kg ； 50 = 15 ~ 30 kg ； 63 = 30 ~ 50 kg. Rezervuokite mažiausiai 30% apkrovos saugos ribą.

  2. Posūkio kampo patikra

     -- Maksimalus atidarymo kampas: MHT2-32 iki 28°, MHT2-63 ribojamas iki 23°. Patvirtinkite pakankamą atstumą iki tikslinio ruošinio matmens.

  3. Konfigūracijos suderinimas

     -- Padėties grįžtamojo ryšio reikalavimas: pasirinkite lengvą DZ versiją + M9B magnetinį jungiklį keturių pusių jutikliui montuoti

     -- Labai saugus valdymas virš galvos: pirmenybę teikite MHT2 dėl unikalios savaiminio užrakinimo funkcijos

Vieno sakinio santrauka

     SOLH MHT2 perjungimo jungties savaime užsifiksuojantis pneumatinis griebtuvas turi aklavietės jungties jėgos stiprinimo konstrukciją su išjungimo apsauga nuo kritimo, keturių pusių magnetinio jungiklio tvirtinimo ir didelio lydinio tvirtumo, galimas D / DZ variantais, idealus sunkiasvoris saugos griebtuvas, skirtas automobilių dalims, liejimui ir staklių apkrovimui ant galvos.
