AC serijos FRL trijų vienetų kombinacija

AC serijos FRL trijų vienetų kombinacija | AF+AR+AL Pneumatinis oro šaltinio apdorojimo trigubas surinkimas

Gamintojas: SOLIH by Richge Technology | Standartinis pramoninis FRL pneumatinis aptarnavimo įrenginys

1. Produkto apžvalga ir apibrėžimas

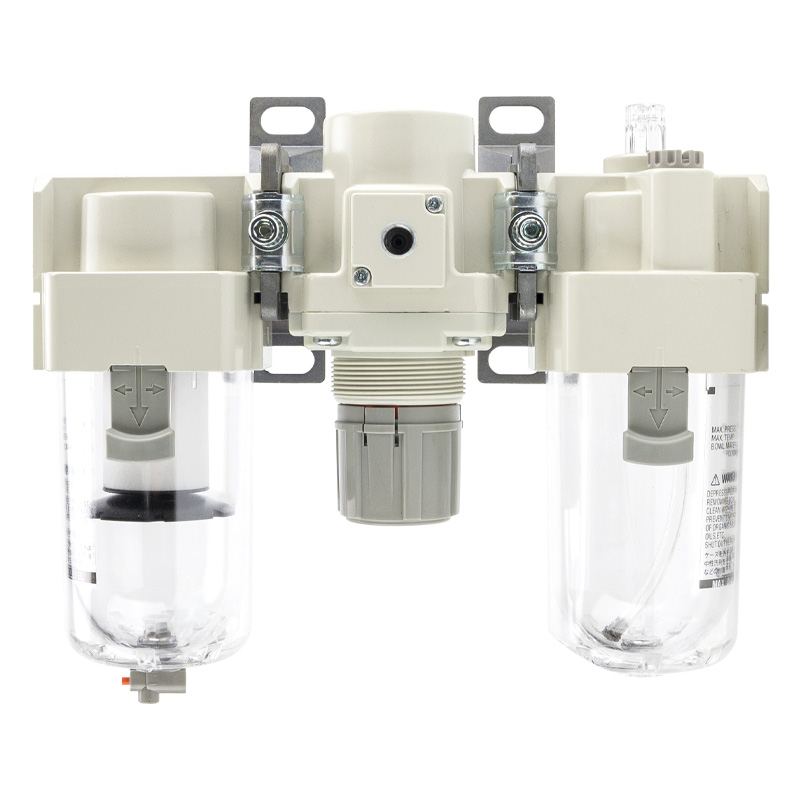

     SOLIH AC serijaFRL trijų vienetų kombinacija yra standartinis pilno komplekto pneumatinio oro šaltinio apdorojimo mazgas, susidedantis išAF oro filtras + AR slėgio reguliatorius + AL oro tepalas. Jis užbaigia viso proceso pneumatinį oro apdorojimą: priemaišų ir drėgmės filtravimą, stabilų slėgio reguliavimą ir tikslų mikroalyvos tepimą viename moduliniame bloke. Jis užtikrina visapusišką pneumatinių komponentų, pvz., cilindrų, solenoidinių vožtuvų ir pneumatinių variklių, apsaugą, efektyviai sumažindamas komponentų susidėvėjimą, išvengdamas užstrigimo ir prailgindamas visos pneumatinės sistemos tarnavimo laiką. Tai standartiškiausias ir būtiniausias tradicinių suteptų pneumatinių grandinių šerdies mazgas.

2. Visos serijos modelių ir specifikacijų lentelė

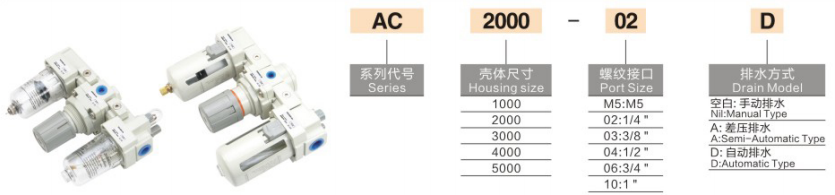

  Priesagos kodo apibrėžimas

     • -D: Automatinė drenažo funkcija (nereikia rankinio vandens išleidimo)

     • -G: Įrengtas didelio tikslumo manometras

  Modelio pavyzdys: AC4000-04D → 1/2 colio prievado dydis, standartinis FRL trijų vienetų su automatine išleidimo funkcija

3. Pagrindiniai techniniai parametrai

4. Struktūrinės savybės ir gaminio pranašumai

     • Integruota modulinė struktūra: Standartinė sujungta modulinė konstrukcija užtikrina greitą montavimą, išmontavimą ir pakeitimą. Kiekvienas įrenginys gali būti prižiūrimas atskirai, todėl labai sumažėja priežiūros vietoje sunkumai ir pakeitimo išlaidos.

     • Didelio efektyvumo cikloninis vandens atskyrimas: Filtras turi išcentrinę sūkurinio vandens šalinimo struktūrą, kuri greitai atskiria skystą vandenį ir dideles ore esančias daleles, apsaugodama tikslaus filtro elementą ir pagerindama bendrą oro valymo efektyvumą.

     • Perpildymo tipo stabilaus slėgio reguliavimas: Slėgio reguliatorius naudoja perpildymo įtampą stabilizuojančią struktūrą su greitu atsaku ir stabiliu slėgio išvestimi, efektyviai išvengiant slėgio dreifo ir svyravimų, kuriuos sukelia srauto pasikeitimas arba įrangos vibracija.

     • Rankenėlės savaiminio užsifiksavimo reguliavimas: Savaime užsifiksuojančios slėgio reguliavimo rankenėlės konstrukcija apsaugo nuo slėgio parametrų pasikeitimo dėl atsitiktinio prisilietimo ar ilgalaikės vibracijos, užtikrinant ilgalaikį stabilų pneumatinės sistemos veikimą.

     • Vizualus alyvos ir vandens lygio dizainas: Skaidrus PC puodelis su apsauginiu apsauginiu dangteliu leidžia realiu laiku stebėti filtro vandens ir tepalo alyvos lygį, palengvinant savalaikį nutekėjimą ir alyvos papildymą.

     • Nepriklausomos keičiamos eksploatacinės medžiagos: Filtro elementą ir tepalo šerdį galima pakeisti atskirai, nekeičiant viso mazgų komplekto, sumažinant ilgalaikes eksploatavimo išlaidas.

5. Standartinis oro kontūro darbinis srautas

  Oro kompresorius → AC FRL trijų blokų → Solenoidinis vožtuvas → Pneumatinis cilindras / pneumatinė pavara

     Trys blokai laipsniškai apdoroja orą: filtruoja drėgmę ir nešvarumus → stabilizuoja įėjimo slėgį → purškia tepalinę alyvą, užtikrina švarų, stabilų ir suteptą oro šaltinį terminaliniams pneumatiniams komponentams.

6. Tipiniai taikymo scenarijai

     • Pramonės automatikos įranga: Automatinių staklių, manipuliatorių ir automatizuotų gamybos linijų paruošiamasis oro šaltinio apdorojimas.

     • Lengvosios pramonės gamybos linijos: Stabilus oro tiekimas pakavimo, spaudos, tekstilės ir elektroninio apdorojimo įrangai.

     • Sutepti pneumatiniai komponentai: Specialus oro šaltinio apdorojimas teleskopiniams cilindrams, pneumatiniams griebtuvams ir pneumatiniams varikliams, kuriems reikalingas alyvos tepimas.

     • Seminaras Centralizuota oro šaltinio sistema: antrinis oro kompresoriaus pagrindinio vamzdyno valymas ir slėgio stabilizavimas, siekiant pagerinti bendrą pneumatinės sistemos stabilumą.

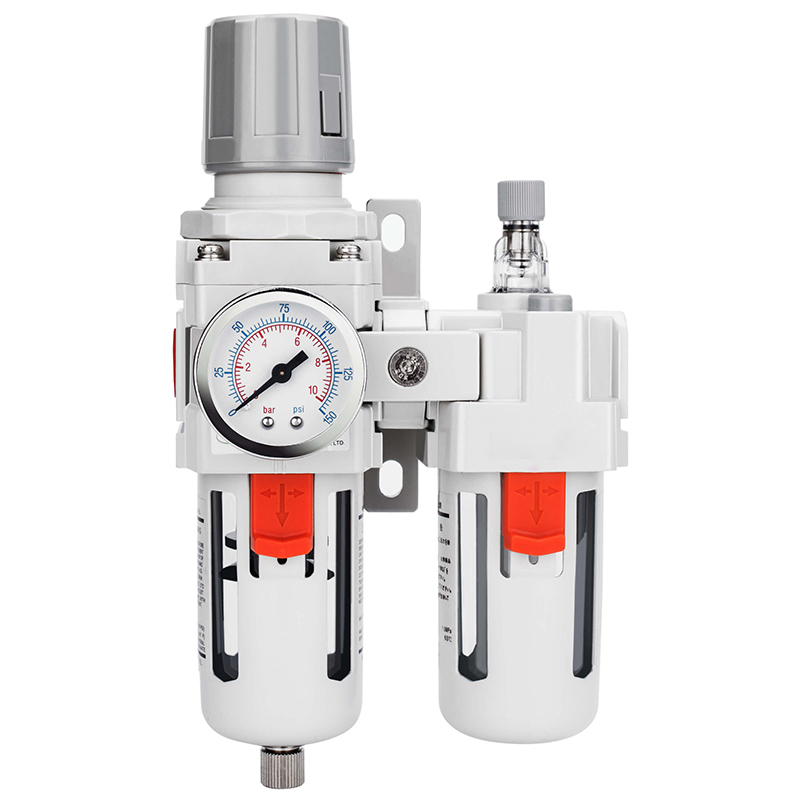

7. Pasirinkimo vadovas: dviejų vienetų VS trijų vienetų

8. Kasdienės priežiūros instrukcijos

     • Reguliariai išleiskite vandenį, kad vandens lygis filtro puodelyje būtų žemiau įspėjamosios linijos.

     • Pakeiskite filtro elementą laiku, kai oro slėgio skirtumas akivaizdžiai padidėja arba po 6–12 mėnesių įprastinio naudojimo.

     • Įstatykite vertikaliai griežtai pagal oro srauto rodyklę ant vožtuvo korpuso, kad užtikrintumėte normalų gydymo efektyvumą.

     • Reguliariai tikrinkite alyvos rūko purškimo būseną, kad užtikrintumėte vienodą gnybtų komponentų sutepimą.

Vieno sakinio santrauka

     SOLIH AC serijos FRL trijų blokų kombinacija integruoja filtravimo, slėgio stabilizavimo ir mikro tepimo funkcijas, pasižyminti moduline instaliacija, stabilia slėgio išvestimi ir vizualiu alyvos ir vandens stebėjimu, yra standartinis ir plačiausiai naudojamas oro šaltinio valymo sprendimas įprastoms tepamoms pneumatinėms automatikos sistemoms.
