AC serijos pneumatinė FRL dviejų vienetų kombinacija

AC serijos pneumatinis FRL dviejų vienetų kombinuotas | AF+AR oro filtro ir reguliatoriaus integruotas oro šaltinio apdorojimo įrenginys

Gamintojas: SOLIH by Richge Technology | Standartinis pramoninis pneumatinio oro šaltinio apdorojimo mazgas

1. Produkto apžvalga

     SOLIH AC serija yra astandartinis integruotas dviejų vienetų pneumatinio oro šaltinio apdorojimo derinys, sujungiantis AF oro filtrą ir AR slėgio reguliatorių viename moduliniame mazge. Jis užbaigia profesionalų suspausto oro valymą ir stabilų slėgio reguliavimą vienu įrenginiu, efektyviai pašalindamas drėgmę, dulkes ir kietųjų dalelių nešvarumus, išlaikant pastovų sistemos darbinį slėgį. Dėl integruotos konstrukcijos, vietos taupymo ir paprastos priežiūros tai yra pati pagrindinė standartinė automatizuotos pneumatinės įrangos konfigūracija, puikiai tinkanti kompresorių ir įvairių pneumatinių pavarų priekiniam oro kondicionavimui.

2. Produkto pozicionavimas

  AC dviejų vienetų kombinacija = AF vandens ir dulkių filtravimas + AR slėgio stabilizavimas ir mažinimas

     Sumontuotas galinėje oro kompresorių dalyje, kad būtų galima išvalyti pirminį oro šaltinį ir tiksliai valdyti slėgį. Tai universalus standartinis pramoninės automatikos pneumatinių sistemų agregatas, plačiai naudojamas be alyvos švarioje įrangoje ir bendruosiuose pneumatinių grandinių stabilizavimo scenarijuose.

3. Visos serijos modelis ir srauto klasė

4. Pagrindinės techninės specifikacijos

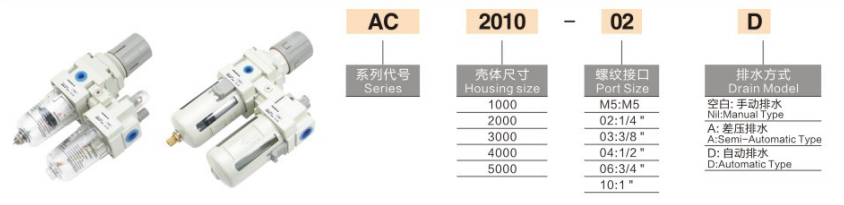

5. Modelio kodavimo taisyklės ir paaiškinimas

     • AC2010-02: 2 vienetų oro šaltinio kombinacija, 2000 dydžio, Rc1/4 prievadas, standartinis rankinis drenažas

     • AC4010-04D: 2 vienetų oro šaltinio kombinacija, 4000 dydis, Rc1/2 prievadas, automatinis drenažo tipas

     • AC3010-03G: 2 vienetų kombinacija su didelio tikslumo manometru

  Priesagos apibrėžimas

     • Nėra priesagos: Rankinis nutekėjimas (nebrangus standartinis tipas)

     • -D: Automatinis nutekėjimas (24 val. nepertraukiamo veikimo įrangai)

     • -G: Įrengtas manometras vizualiniam slėgio reguliavimui

6. Struktūrinės savybės ir gaminio pranašumai

     • Integruotas modulinis dizainas: Integruota filtro ir reguliatoriaus konstrukcija užtikrina vientisą montavimą ir išmontavimą, žymiai sutaupant vamzdyno vietos ir supaprastinant išdėstymą vietoje bei kasdienę priežiūrą.

     • Efektyvus vandens atskyrimas ir ilgas tarnavimo laikas: Priekinės pakopos išcentrinis sūkurinis atskyrimas efektyviai pašalina didelę vandens rūką ir nešvarumus, sumažina filtro elemento apkrovą ir prailgina 5 μm tikslumo filtro elemento tarnavimo laiką.

     • Stabilus slėgio išėjimas ir greitas atsakas: Perpildymo tipo slėgio reguliavimo struktūra užtikrina jautrią slėgio reakciją ir stabilų slėgį pasroviui, efektyviai išvengiant slėgio svyravimų įrangos veikimo metu.

     • Savaime užsifiksuojanti konstrukcija, apsauganti nuo netinkamo veikimo: Rankenėlės savaime užsifiksuojančio slėgio reguliavimo konstrukcija apsaugo nuo slėgio dreifo, kurį sukelia įrangos vibracija ar atsitiktinis prisilietimas, užtikrinant ilgalaikius stabilius pneumatinės sistemos parametrus.

     • Vizualinis vandens lygio stebėjimas: Permatomas kompiuterio vandens puodelis su apsauginiu dangteliu leidžia realiuoju laiku vizualiai stebėti vandens lygį, išvengiant per didelio vandens kaupimosi, turinčio įtakos filtravimo kokybei ir paskesniems komponentams.

     • Nemokamas atnaujinimas ir išplėtimas: Standartinė modulinė sąsaja palaiko tiesioginį sujungimą su AL tepalo mister, greitai atnaujinama iki trijų vienetų FRL agregato, skirto suteptoms pneumatinėms grandinėms.

7. Tipiniai taikymo scenarijai

     • Automatikos pramoninė įranga: Oro šaltinio paruošimas automatizuotoms mašinoms, staklėms, robotizuotoms rankoms ir tikslios automatikos gamybos linijoms.

     • Lengvosios pramonės vamzdynų įranga: Stabilus elektronikos, pakavimo, spaudos, tekstilės ir surinkimo linijų pneumatinių sistemų valymas.

     • Pneumatinių komponentų apsauga: Priekinės dalies filtravimas ir slėgio stabilizavimas cilindrams, solenoidiniams vožtuvams ir pneumatiniams įrankiams, siekiant sumažinti susidėvėjimą ir gedimų dažnį.

     • Centralizuotas oro šaltinio apdorojimas: Pirminis oro valymas ir slėgio reguliavimas gamyklos dirbtuvių pagrindiniuose oro vamzdynuose, siekiant pagerinti bendrą oro šaltinio kokybę.

8. Kasdienės priežiūros gairės

     • Reguliarus drenažas: Reguliariai išleiskite puodelyje susikaupusį vandenį, kad vandens lygis būtų žemiau įspėjamosios linijos ir kad skystas vanduo nepatektų į pasroviui skirtą grandinę.

     • Laiku pakeistas filtro elementas: Nedelsdami pakeiskite filtro elementą, jei slėgio skirtumas labai padidėja; reguliariai keiskite kas 6–12 mėnesių, kad būtų išlaikytas optimalus filtravimo efektyvumas.

     • Standartinis montavimas: montuokite vertikaliai, griežtai vadovaudamiesi oro srauto rodykle ant korpuso, kad užtikrintumėte normalų vandens atskyrimą ir slėgio reguliavimo efektyvumą.

9. FRL dviejų ir trijų vienetų pasirinkimo instrukcijos

     • AC dviejų blokų (filtras + reguliatorius): Tinkabe alyvos ir švari pneumatinė įranga, pavyzdžiui, elektroninė tiksli įranga, vakuuminės sistemos ir balionai be alyvos.

     • AC trijų blokų (filtras + reguliatorius + tepalas): Tinka įprastiems pneumatiniams cilindrams, pneumatiniams varikliams ir judantiems pneumatiniams komponentams, kuriems reikalingas alyvos tepimas.

Vieno sakinio santrauka

     SOLIH AC serijos dviejų vienetų kombine yra integruotas didelio efektyvumo oro filtravimas ir tikslus slėgio stabilizavimas, pasižymintis moduline instaliacija, anti-drift slėgio reguliavimu ir vizualiniu vandens lygio stebėjimu, kuris yra ekonomiškiausias ir plačiausiai taikomas standartinis oro šaltinio valymo sprendimas pramoninėms automatizuotoms pneumatinėms sistemoms.
