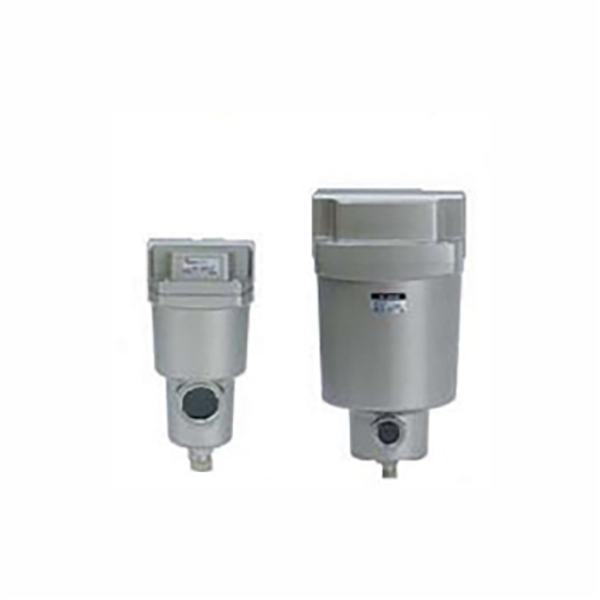

AFF / AM serijos suspausto oro valymo filtras (pagrindinė linija)

Prekinis ženklas:SOLH pagal Richge Technology

Serijos padėties nustatymas ir pagrindinės funkcijos

     AFF ir AM sudaro pagrindinį kombinuotą oro šaltinio valymo įrenginį. AFF veikia kaip pagrindinis šiurkštus filtras, pašalinantis kietas priemaišas ir kondensuoto vandens lašelius, o AM yra tikslus alyvos miglos separatorius, skirtas mikro alyvos aerozoliui pašalinti, pagerinti suslėgto oro švarumą ir visiškai apsaugoti pasroviui skirtas pneumatines pavaras.

  1. AFF serijos pagrindinės linijos šiurkštus filtras

     – Filtravimo tikslumas: 1 μm, 99 % dalelių surinkimo greitis (patobulinta iš senos 3 μm klasės)

     -- Pagrindinė funkcija: pašalinkite dideles dulkes, rūdžių šiukšles ir kondensuotą vandenį, 99 % vandens atskyrimo efektyvumą kaip priekinį pirminį filtravimą

     – Švaros standartas: ISO8573-1:2010 [4:7:4]

  2. AM serijos alyvos miglos separatorius (smulkus filtras)

     - Filtravimo tikslumas: 0,1 μm, 99% mikro alyvos miglos surinkimo greitis (patobulinta iš senos 0,3 μm klasės)

     -- Pagrindinė funkcija: visiškas alyvos rūko atskyrimas, likutinės alyvos koncentracija išleidimo angoje ≤ 1 mg/m³ (0,8 ppm), visiškai atitinka tepimo be alyvos proceso reikalavimus

     – Švaros standartas: ISO8573-1:2010 [2:7:3]

  3. Bendri bendrieji pranašumai

     -- Itin mažas slėgio kritimas ≤ 5 kPa, energijos taupymas, srauto talpa padidinta 20 %, palyginti su įprastais modeliais

     -- Lengvas nerūdijančio plieno skysčių laikymo dubuo, maksimalus svorio sumažinimas iki 52 %

     -- Vizualus priežiūros priminimas: standartinis įmontuotas užsikimšimo indikatorius su raudonu žiedu, leidžiančiu įvertinti filtro keitimo laiką; spalvoti filtrų galiniai dangteliai, skirti greitai atpažinti modelį

     - Modulinis kaskadinis dizainas, gali būti nuosekliai sujungtas su AMD / AMH itin smulkiais filtrais, kad atitiktų daugiapakopius itin švaraus oro poreikius

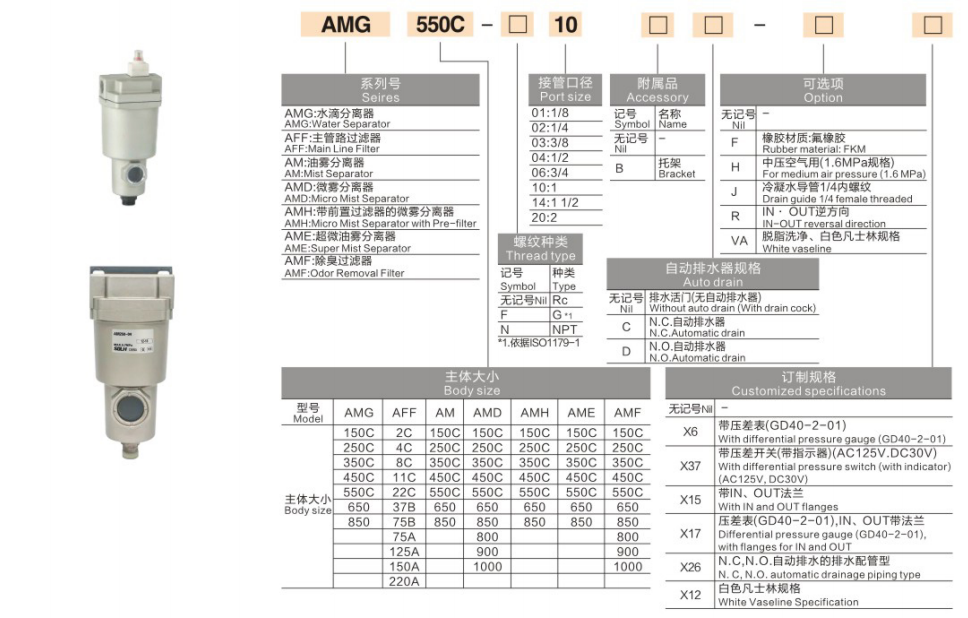

Išsami modelio pavadinimo taisyklė

 1. Modelių pavyzdžiai: AFF40-04 ; AM50-10D

  2. Standartinių užsakymų pavyzdžiai

     -- AFF šiurkštus filtras, 1/2" prievadas, automatinis nutekėjimas: AFF40-04D

     -- AM alyvos rūko separatorius, 1" prievadas, automatinis nutekėjimas: AM50-10D

     -- Didelis srautas 7000 l/min, 1,5" prievadas: AM70D-14

Universalios techninės specifikacijos (standartinė bandymo sąlyga: 0,7 MPa, 20 ℃)

  1. Bendrieji bendrieji parametrai

     -- Taikoma terpė: suslėgtas oras (prieš srovę reikalingas išankstinis filtras ≥ 40 μm)

     -- Darbinio slėgio diapazonas: 0,1~1,0 MPa; plyšimui atsparus slėgis 1,5 MPa

     -- Darbo aplinkos temperatūra: -5 ~ 60 ℃ (negalima susidaryti ledo dubenyje)

     -- Drenažo konfigūracija: standartiškai rankinis išleidimas; automatinis nutekėjimas pasirenkamas naudojant priesagą -D

  2.Visos serijos srauto ir matmenų parametrų lentelė

Žingsnis po žingsnio atrankos gairės

  1. Filtravimo laipsnio atitikimo schema

     -- Įprastos bendrosios pneumatinės grandinės: AFF (1 μm grubus filtras) → slėgio reguliatorius → tepalas

     -- Tikslioji automatikos įranga be alyvos: AFF → AM (0,1 μm alyvos rūko separatorius) → galinė įranga

     -- Itin švarus puslaidininkinis / optinis procesas: AFF → AM → AMD (0,01 μm itin smulkus filtras)

  2. Srauto maržos apskaičiavimas

     -- Pasirinkite modelį, kurio vardinis srautas yra 1,2–1,5 karto didesnis už bendrą sistemos maksimalų oro suvartojimą; perkrautas srautas drastiškai sumažins filtravimo efektyvumą ir padidins slėgio nuostolius.

  3. Drenažo režimo pasirinkimas

     -- 24h be priežiūros nepertraukiama gamyba, didelis kondensato išeiga: pasirinkite -D automatinio nutekėjimo versiją

     -- Pertraukiama žemo dažnio įranga: pakanka standartinio rankinio išleidimo tipo

  4. Port Matching principas

     - nuoseklus filtro angos dydis su pagrindinio dujotiekio skersmeniu; venkite sumažinti / didinti skersmenį, kad išvengtumėte papildomo slėgio kritimo.

Tipiški pramoninio pritaikymo scenarijai

     -- Bendra pramoninė automatika: CNC staklės, oro cilindrai, elektromagnetinio vožtuvo priekinės dalies vandens ir alyvos šalinimas

     -- Maisto ir farmacijos gamyba: švaraus oro šaltinis be aliejaus, kad būtų išvengta produkto užteršimo

     -- 3C elektronikos ir dengimo dirbtuvės: pašalinkite alyvos rūką, kad išvengtumėte paviršiaus dangos defektų ir tikslios komponentų taršos

     -- Oro kompresoriaus papildomo apdorojimo sistema: pakopinė su šaldomomis / adsorbcinėmis oro džiovintuvais, siekiant pagerinti bendrą oro grynumą

Našumo palyginimas: AFF VS AM

Vieno sakinio santrauka

     SOLH AFF 1 μm pagrindinės linijos šiurkštus filtras ir AM 0,1 μm alyvos rūko separatorius sudaro modulinius kaskadinius oro valymo įrenginius su visu 300–14 500 l/min srauto diapazonu, vizualiniu užsikimšimo indikatoriumi ir pasirenkamu automatiniu nutekėjimu, atitinkančius ISO8573-1 standartą, skirtą bendram pneumatiniam, maisto, medicinos, elektroniniam ir purškiamojo oro šaltinio apdorojimui.
