AF serijos pneumatinis oro filtras

AF serijos pneumatinis oro filtras | SOLIH suspausto oro pirminis filtras oro šaltinio apdorojimo sistemai

Gamintojas: SOLIH by Richge Technology | Pramoninis pneumatinis oro valymo filtras

1. Produkto apžvalga

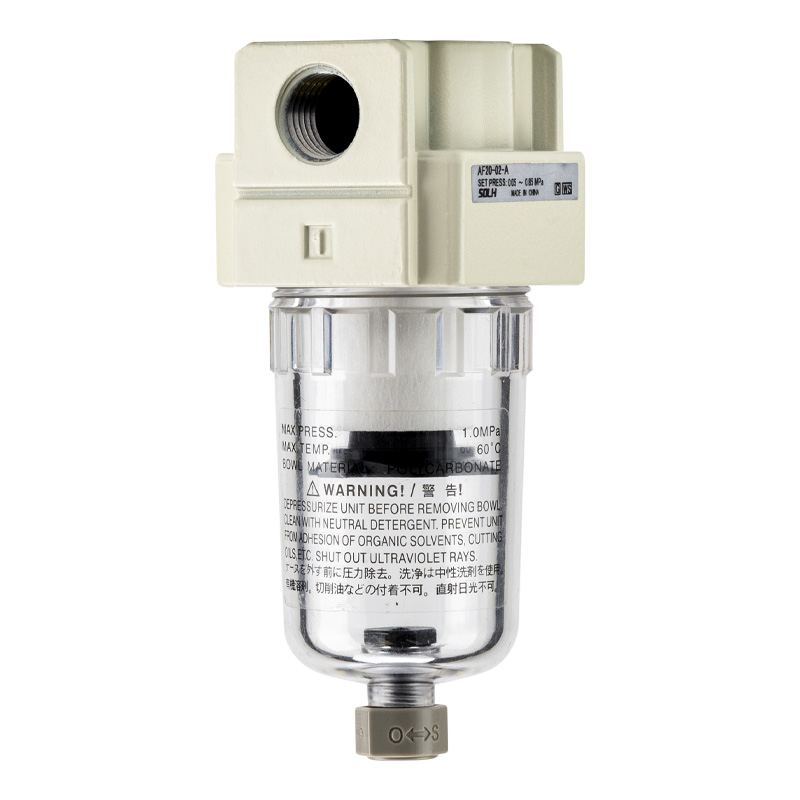

     SOLIH AF serijos oro filtras yrapneumatinės oro šaltinio apdorojimo sistemos pagrindinė priešfiltrio dalis. Jame naudojama dviguba filtravimo struktūra: išcentrinis sūkurinis vandens atskyrimas ir pluošto filtro elementas, kuris efektyviai pašalina skystą vandenį, alyvos rūką, dulkes, rūdis ir kietąsias daleles iš suspausto oro. Jis veiksmingai apsaugo toliau esančius pneumatinius komponentus, tokius kaip solenoidiniai vožtuvai, cilindrai ir pneumatiniai įrankiai nuo užteršimo ir susidėvėjimo. AF filtras palaiko modulinį surinkimą ir gali būti puikiai derinamas su AR slėgio reguliavimo vožtuvais ir AL tepalais, kad sudarytų AC dviejų ar trijų vienetų oro šaltinio apdorojimo derinius, kurie yra pagrindinė pramoninių pneumatinių sistemų valymo garantija.

2. Išsami modelio ir prievado dydžio specifikacija

3. Pagrindiniai techniniai parametrai

4. Modelio kodavimo taisyklės ir apibrėžimas

  Standartinio modelio apibrėžimas

     • AF2000-02: AF serijos pneumatinis filtras, 2000 dydžio, Rc1/4 sriegio prievadas, standartinis rankinis drenažo tipas

     • AF4000-04D: AF serijos pneumatinis filtras, 4000 dydžio, Rc1/2 sriegio prievadas, automatinis drenažo tipas

  Kodo taisyklės paaiškinimas

     • AF: Oro šaltinio filtro serijos kodas

     • 2000/3000/4000/5000: Kūno dydis ir srauto laipsnis

     • 02/04: sriegio prievado specifikacija

     • D Priesaga: Automatinė drenažo funkcija (be priedėlio standartiniam rankiniam išleidimui)

5. Pagrindiniai produkto pranašumai

     • Dvigubas efektyvus filtravimas: Priekinė išcentrinė sūkurinė struktūra greitai atskiria skystą vandenį ir dideles priemaišas, o galinis 5 μm didelio tankio pluošto filtro elementas sulaiko smulkias dulkes ir daleles, todėl suspaustas oras išvalomas įvairiais etapais.

     • Dvigubo drenažo parinktys: Įrengtas standartinis rankinis drenažas įprastinei pertraukiamai įrangai; pasirenkama automatinio drenažo (-D) versija, skirta 24 valandas nepertraukiamai veikiančiai įrangai, išvengiant rankinio priežiūros praleidimo.

     • Modulinis kombinuotas dizainas: Standartinė modulinė konstrukcija palaiko besiūlį sujungimą su AR slėgio reguliatoriumi ir AL alyvos slėgtuku, laisvai surenkamas dviejų ar trijų vienetų oro šaltinio apdorojimo grupes, patogus įrengimui ir vamzdynų integravimui.

     • Saugus ir vizualinis veikimas: Įrengtas apsauginis puodelio dangtelis, kad būtų išvengta puodelio pažeidimo ir skraidančių šiukšlių; įmontuotas slėgio skirtumo ekranas intuityviai atspindi elemento užsikimšimo būseną, primindamas naudotojams, kad reikia laiku pakeisti ir prižiūrėti.

     • Platus prisitaikymas ir stabilumas: Stabilus veikimas esant 0,15 ~ 0,9 MPa plačiam slėgio diapazonui ir -5 ~ 60 ℃ temperatūros aplinkoje, tinka įvairioms atšiaurioms pramoninių dirbtuvių sąlygoms.

6. Tipiniai taikymo scenarijai

     • Oro kompresoriaus pagrindinio vamzdyno valymas: Centralizuotas oro šaltinio filtravimas ir valymas gamyklos dirbtuvių pagrindinėms dujų grandinėms, siekiant pagerinti bendrą oro kokybę.

     • Automatikos pramoninė įranga: Pagalbinis automatizuotų mašinų, staklių, pakavimo įrangos ir elektroninės gamybos įrangos valymas pneumatiniam darbui stabilizuoti.

     • Didelio tikslumo pramonės scenarijai: Purškimo, suvirinimo, tiksliųjų prietaisų ir skaitiklių išankstinis oro šaltinio valymas, kad būtų išvengta priemaišų trukdžių, turinčių įtakos apdorojimo tikslumui.

     • Pneumatinių komponentų apsauga: Naudojamas kaip priekinis cilindrų, solenoidinių vožtuvų ir pneumatinių įrankių filtras, siekiant sumažinti komponentų susidėvėjimą ir pailginti tarnavimo laiką.

7. Kasdieninės priežiūros gairės

     • Reguliarus drenažas: Periodiškai išleiskite filtro kaušelyje susikaupusį vandenį, kad įsitikintumėte, jog vandens lygis yra žemiau įspėjamosios linijos ir neleistumėte skysto vandens tekėti pasroviui.

     • Savalaikis elemento pakeitimas: Pakeiskite pluošto filtro elementą, kai oro slėgio skirtumas akivaizdžiai padidėja arba po 6–12 mėnesių reguliaraus naudojimo, kad užtikrintumėte filtravimo efektyvumą.

     • Standartinis montavimas: Įstatykite vertikaliai griežtai pagal oro srauto rodyklės ženklą ant vožtuvo korpuso, kad būtų užtikrintas normalus filtravimas ir vandens atskyrimas.

Vieno sakinio santrauka

     SOLIH AF serijos oro filtras turi dvigubą išcentrinę ir pluoštinio filtravimo struktūrą su 5 μm didelio tikslumo valymu, dviem nutekėjimo režimais ir moduline derinio funkcija, kuri yra svarbiausias pramoninių pneumatinių oro šaltinių apdorojimo sistemų priekinės dalies valymo komponentas, skirtas apsaugoti paskesnę pneumatinę įrangą.
