AW serijos filtrų reguliatorius

AW serijos filtro reguliatorius | SOLIH integruotas suspausto oro filtravimo ir slėgio mažinimo įrenginys

Gamintojas: SOLH by Richge Technology | „Viskas viename“ pneumatinis oro šaltinio apdorojimo įrenginys

1. Produkto apžvalga

     SOLIH AW serijos filtrų reguliatorius yra „viskas viename“ oro šaltinio apdorojimo įrenginys, kuriame integruotos oro filtravimo ir slėgio reguliavimo funkcijos. Jis atlieka pirminį oro valymą ir slėgio stabilizavimą iš karto po oro kompresorių, o tai yra vietą taupanti alternatyva atskiriems AF filtro ir AR reguliatorių rinkiniams. Kompaktiška konstrukcija supaprastina montavimą vietoje ir sumažina bendrą pneumatinės sistemos pėdsaką.

2. Bendrosios techninės specifikacijos

3. Modelių ir prievadų dydžių diapazonas

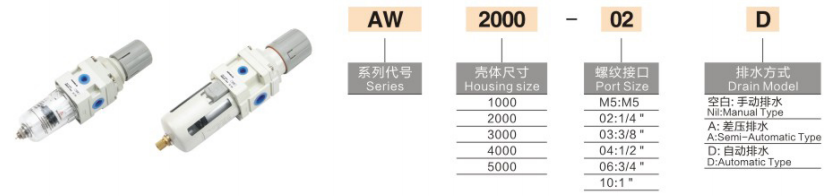

  Modelisio kodo paaiškinimas ir pavyzdžiai

     • AW2000-02: filtro reguliatorius, 2000 serija, Rc1/4", rankinis išleidimas

     • AW4000-04D: filtro reguliatorius, serija 4000, Rc1/2", automatinis išleidimas

     • AW3000-03G: Filtro reguliatorius su manometru

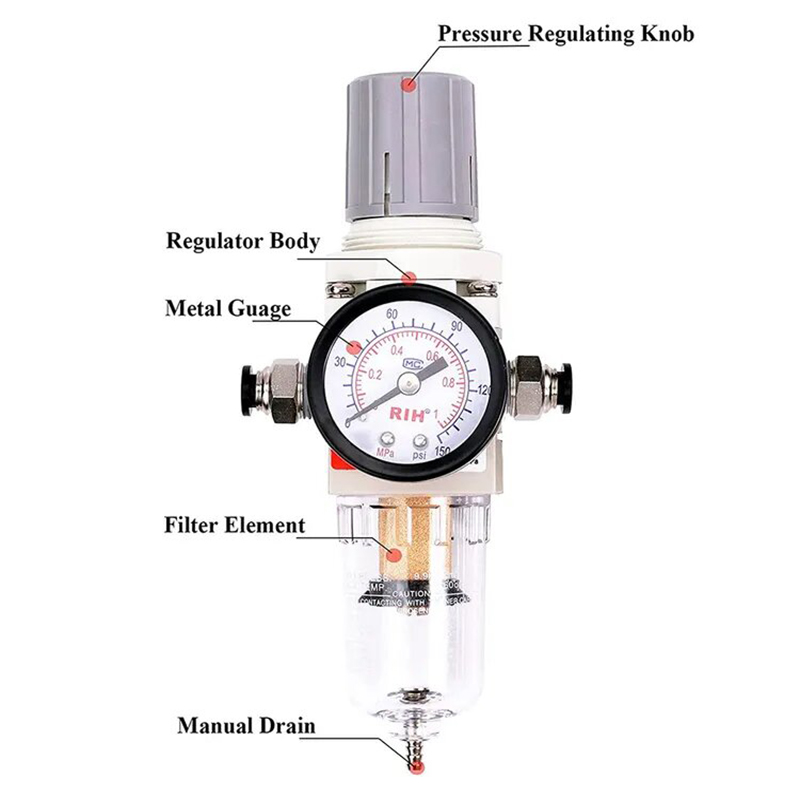

4. Struktūrinės savybės ir pranašumai

     • Integruotas vientisas dizainas: Filtro dubuo ir slėgio reguliatorius sujungti į vieną įrenginį, kad būtų lengviau montuoti ir mažiau prijungimo taškų.

     • Cikloninis vandens atskyrimas: Išcentrinis sūkurys pašalina skystą vandenį, kol oras praeina pro filtro kasetę, efektyviai prailgindamas filtro elemento tarnavimo laiką.

     • Patraukite, kad reguliuotumėte ir Paspauskite ir užfiksuokite rankenėlę: patraukite rankenėlę aukštyn, kad sureguliuotumėte slėgį; paspauskite žemyn į užrakinimo padėtį, kad išvengtumėte netyčinio slėgio pokyčio dėl vibracijos ar atsitiktinio prisilietimo.

     • Integruotas slėgio matuoklio prievadas: Tiesioginis manometro tvirtinimo anga be papildomų adapterių.

     • Skaidrus PC dubuo su apsauginiu dangteliu: Vizualus vandens lygio filtro dubenyje stebėjimas realiuoju laiku.

     • Modulinio sujungimo suderinamumas: Galima tiesiogiai surinkti su AL serijos tepalu, kad būtų galima sukurti pilną AC serijos FRL trijų vienetų kombinaciją.

5. Tipiniai taikymo scenarijai

     • Pirminis oro valymas ir slėgio stabilizavimas automatikos įrangai, staklėms ir gamybos linijoms

     • Purškimo įrangos, pneumatinių įrankių, solenoidinių vožtuvų ir cilindrų priekinio oro šaltinio apdorojimas

     • Centralizuotas cecho magistralinių vamzdynų ir oro kompresorių išvadų slėgio reguliavimas ir valymas

6. Techninės priežiūros gairės

     • Reguliariai išleiskite kondensatą; išlaikyti vandens lygį žemiau įspėjamosios linijos.

     • Pakeiskite filtro elementą, kai slėgio kritimas akivaizdžiai padidėja arba po 6–12 mėnesių normalios eksploatacijos.

     • Montuoti vertikaliai; sulygiuokite kūno oro srauto rodyklę su faktine oro srauto kryptimi.

7. Rekomenduojami oro kontūrų deriniai

     • Standartinė sutepta grandinė: AW filtro reguliatorius → AL tepalas → pneumatinė pavara

     • Valymo grandinė be alyvos: AW filtro reguliatorius (be AL tepalo) → pneumatinė pavara
