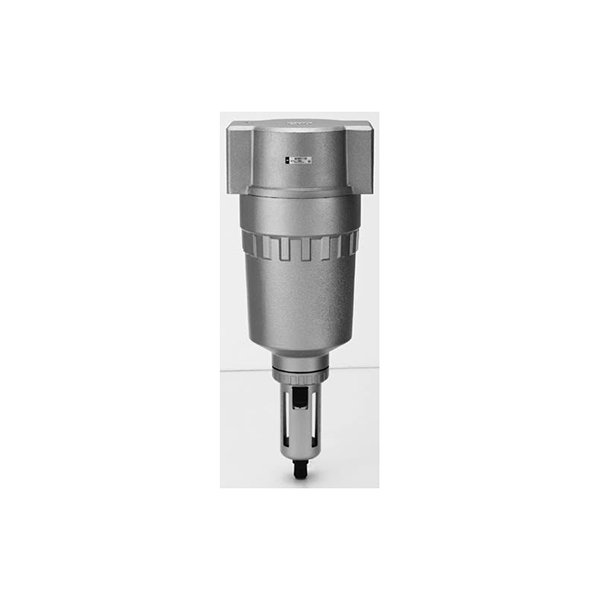

AF800 / AF900 serijos didelės talpos didelio srauto oro filtras

Prekinis ženklas:SOLH pagal Richge Technology

Produkto apžvalga

     SOLH AF800 ir AF900 yra pramoniniai didelio kalibro didelės talpos magistralinio vamzdyno oro filtrai, kurių matmenys ir našumas gali būti keičiami su originaliu SMC AF800/AF900. Sukurtas oro kompresorių pagrindiniam oro šaltiniui, visos gamybos linijos centralizuotam oro tiekimui ir kelių vožtuvų salelių didelio srauto pneumatinėms sistemoms. Skirtingai nuo mažų padalinto oro aptarnavimo įrenginių AF200/300/400, jie turi per didelį srauto kanalą, itin didelį apdorojimo srautą ir didelės talpos vandens surinkimo dubenį.

     Jis išcentriniu būdu atskiria kondensuotą vandenį, rūdis ir dulkes suspausto oro viduje, visiškai apsaugodamas pasroviui esančius solenoidinius vožtuvus, cilindrus, vakuuminius išmetiklius ir dideles pneumatines pavaras, labai sumažindamas visos pneumatinės linijos gedimų dažnį.

Dvi išsamios specifikacijos:

   1.  AF800: vidutinio didelio srauto, prievadas G1¼ / G1½ (1,25 / 1,5 colio)

   2.  AF900: ypač didelis pagrindinio dujotiekio filtras, prievadas G2 (2 coliai)

     Pasirenkami priedai: rankinis nutekėjimas / plūdinis automatinis nutekėjimas, kelių laipsnių filtro elementas, skaidrus PC dubuo / metalinis sprogimui atsparus dubuo. Plačiai derinamas su staklių grupėmis, ličio baterijų gamybos linijomis, dažymo dirbtuvėmis ir visa chemine įranga, kuriai reikia didelės galios oro šaltinio.

Išsami modelio kodavimo taisyklė

   Visas užsakymo kodo formatas: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: didelės talpos didelio srauto oro filtro serijos kodas

    2. F12 / F16 / F20: prievado sriegio dydis

     -- F12 = G1¼ (1,25 colio)

     -- F16 = G1½ (1,5 colio)

     -- F20 = G2 (2")

   3. Vidurinė priesaga: Drenavimo tipas

     -- Tuščia: Standartinis rankinis nutekėjimas

     -- AD47: NC paprastai uždarytas plūdinis automatinis nutekėjimas (PC dubeniui, nėra oro nuotėkio po įrangos išjungimo)

     -- AD48-6: NĖRA normaliai atviro plūdinio automatinio nutekėjimo (nailoniniam metaliniam dubeniui, nuolatiniam automatiniam nutekėjimui)

   4. Pabaigos priesaga: vandens dubenėlio medžiagos parinktis

     -- Tuščia: Standartinis skaidrus PC dubuo + metalinis apsauginis dangtelis nuo susidūrimo

     -- M: rūdims atsparus metalinis dubuo su skysčio lygio stebėjimo langeliu (skirtas dulkėtai, riebiai, atšiauriai lauke)

     -- MG: metalinis dubuo su įmontuotu skysčio lygio matuokliu nuotoliniam vandens tūrio stebėjimui

   5. Pritaikomas filtro elemento tikslumas:

     -- Standartinis 5μm; pasirenkamas 2 μm didelio tikslumo, 10/20/40/70/100 μm šiurkštus filtras

Universalių branduolių techninių specifikacijų lentelė

Vidinės struktūros ir filtravimo veikimo principas

  1. 1 etapas: išcentrinio vandens atskyrimo kreiptuvo konstrukcija

     -- Oro srautas sukasi dideliu greičiu liestinės kryptimi; išcentrinė jėga į dubens vidinę sienelę meta skystą kondensuotą vandenį, alyvos lašelius ir dideles rūdžių daleles, kurios gravitacijos dėka nusėda ant dugno. Daugiau nei 95% skystų teršalų yra iš anksto atskirti, kad būtų sumažinta filtro elemento apkrova ir pailgintas keitimo ciklas.

  2. 2 etapas: kelių sluoksnių pluošto filtro elementas

     -- Suslėgtas oras po išcentrinės dehidratacijos praeina per daugiasluoksnį pluošto filtro kasetę, kad sulaikytų mažytes kietas dulkes ir smulkias alyvos aerozolio daleles. 2 μm didelio tikslumo versija užtikrina itin švarų oro šaltinį tiksliams proporcingiems vožtuvams ir vakuuminėms grandinėms.

  3. Vandens purslų pertvara, įmontuota virš dubens

     --  Izoliuoja nusistovėjusį vandenį apačioje, kad būtų išvengta antrinio skysto vandens patekimo oro srautu į švaraus oro vamzdyną.

  4. Nuimamas vandens dubuo + nutekėjimo mazgas

     Apačioje integruotas išleidimo vožtuvas su dviem drenažo sprendimais:

     -- Rankinis vandens išleidimas: paspauskite apatinį mygtuką, kad išleistumėte susikaupusį vandenį rankiniu būdu

     -- Plūdinis automatinis nutekėjimas: plūdė pakyla, kai vanduo pasiekia slenkstį, kad automatiškai atsidarytų drenažas, be priežiūros veikiant nuolatinėms gamybos linijoms

   5. Pagrindinis kieto anoduoto aliuminio lydinio korpusas

     -- Didelis tiesioginio srauto kanalas su itin mažu oro srauto pasipriešinimu, stabiliu oro tiekimu be akivaizdaus slėgio kritimo esant pilnam

     -- didelio srauto apkrova; anti-alyva ir antikorozinis paviršiaus apdorojimas.

Pasirenkamų priedų ir medžiagų pasirinkimo vadovas

   1. Trys vandens dubenėlio parinktys

   1.1 Standartinis skaidrus kompiuterio dubuo (gamyklinis numatytasis)

     -- Privalumas: vizualinis vandens lygio stebėjimas realiuoju laiku, įrengtas metalinis nuo susidūrimo apsaugantis apvalkalas, kad būtų išvengta lūžimo dėl dirbtuvių geležies laužo. Tinka sausoms vidaus įprastoms automatizuotoms gamybos linijoms.

   1.2 Nailono metalinis apsauginis dubuo (priesaga M)

     -- Privalumas: didelis atsparumas smūgiams, atsparumas pjovimo skysčiams ir UV oro sąlygoms, nėra trapių įtrūkimų rizikos. Idealiai tinka dulkėtam aliejiniam dažymui ir aukštos temperatūros staklėms atšiauriomis darbo sąlygomis.

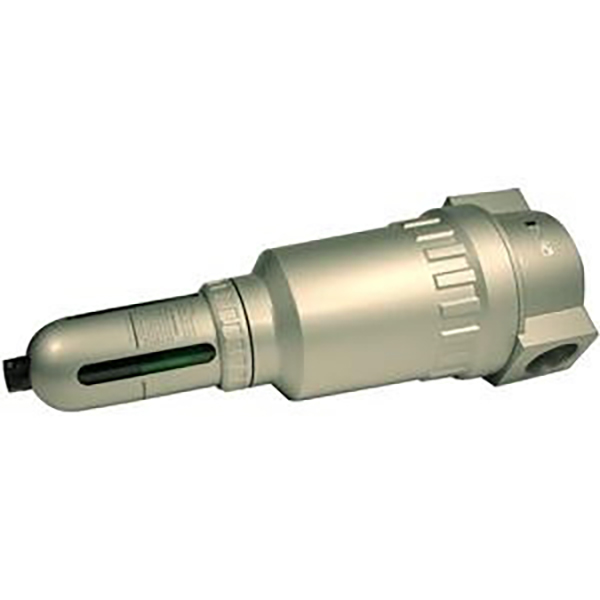

   1.3 Metalinis dubuo su skysčio lygio matuokliu (priesaga MG)

     -- Išorinis stebėjimo langas ant metalinio korpuso, nuskaitomas vandens tūris, skirtas šviesai apsaugotoms uždaroms sprogimui atsparioms aplinkoms, tinkamiausias chemijos ir sprogimui atsparioms dirbtuvėms.

   2. Dviejų automatinio nutekėjimo modelių palyginimo lentelė

  3. Filtro elemento tikslaus pasirinkimo vadovas

     -- 5 μm standartinis filtras: universalus daugeliui staklių, cilindrų ir solenoidinių vožtuvų, geriausias ekonomiškumas

     -- 2 μm didelio tikslumo filtras: vakuuminiai ežektoriai, tikslūs proporciniai reguliatoriai, švaraus oro grandinės 3C elektronikos gamybos linijoms

     -- 10–100 μm šiurkštus filtras: pirminis pirminis filtras prie oro kompresoriaus išėjimo, kad apsaugotų pasroviui esančius tikslaus oro šaltinio komponentus

Pagrindiniai produkto konkurenciniai pranašumai

   1. Didelės angos itin mažas srauto pasipriešinimas

     -- 1,25/1,5/2 colio tiesioginio vožtuvo korpusas su daug didesniu srauto skerspjūviu nei mažos AF serijos. Minimalus slėgio susilpnėjimas sinchroninio kelių cilindrų ir kelių vožtuvų salelių veikimo metu, stabili visos įrangos išėjimo trauka.

   2. Didelės talpos vandens laikymo kamera

     -- 45 cm³ didelio tūrio dubuo sumažina dažną drenažo dažnį, puikiai tinka centralizuotam filtravimui oro kompresoriaus pagrindiniame vamzdyne.

  3. Visa aprėptis atšiauriomis darbo sąlygomis

     -- Nemokamas permatomo kompiuterio / metalinio sprogimui atsparaus dubenėlio pasirinkimas, tinkantis vidaus, lauko, dažymo dulkėtoms ir cheminiams sprogimui atsparioms aplinkoms.

  4. Priderintas pilnas visos linijos oro šaltinio sprendimas

     -- Galima derinti su AR800/AR900 didelio srauto slėgio reguliatoriumi ir AL800/AL900 alyvos dulksnos tepalu, kad susidarytų AFC dviejų vienetų / AC trijų vienetų didelės talpos oro paslaugų agregatas, pilnas pagrindinis oro šaltinio apdorojimo įrenginys.

  5. Visiškai keičiamas su importuotais prekių ženklais

     - Nuoseklus montavimo matmenys, sriegio specifikacijos ir filtro elemento dydis su tarptautiniais pagrindiniais prekių ženklais. Tiesioginis oro kompresoriaus magistralinio vamzdyno renovacijos pakeitimas nekeičiant vamzdynų ar laikiklių.

  6. Maža priežiūra ir ilgas tarnavimo laikas

     -- Išcentrinis išankstinis atskyrimas sulėtina filtro elementų užteršimo greitį; filtro kasetę galima išardyti, išvalyti ir pakartotinai panaudoti, kad sumažėtų eksploatacinių medžiagų keitimo išlaidos.

Standartiniai pilni oro šaltinių derinimo sprendimai

  1. 1 sprendimas. Sunkiosios gamybos linijos pagrindinio oro šaltinio 3 blokų mazgas

     -- Oro kompresoriaus išėjimas → AF900-F20 filtras + AR900 reguliatorius + AL900 tepalas (AC900 trijų dalių blokas) → PA nailono pagrindinio vamzdyno atšaka → 4 V vožtuvų salelės, MSQ sukamieji stalo cilindrai, 4F pėdų valdymo pultai kiekvienoje stotyje

  2. 2 sprendimas: be alyvos dviejų dalių surinkimas, skirtas sprogimui atsparių ličio baterijų ir dažymo dirbtuvėms

     -- Pagrindinis oro kompresoriaus vamzdynas → AF800-F16 metalinio dubenėlio filtras + AR800 reguliatorius (AFC800 du vienetai, nuimkite tepalus) → 50-VFE/50-VPE sprogimui atsparūs solenoidiniai vožtuvai + ZU vakuuminio ežektorių griebimo stotys

  3. 3 sprendimas: centralizuotas oro tiekimas mažoms staklių grupėms

     -- AF800-F12 (G1¼) didelio srauto filtras → Daugiakryptis PU/PA magistralinis vamzdynas, aprūpinantis kelias stakles su 3F kojiniais vožtuvais, SC standartiniais cilindrais ir C110 oro pūtimo pistoletais

Tipiški pramoninio pritaikymo scenarijai

     -- Didelės CNC staklių grupės, sunkiosios štampavimo ir kniedijimo įrangos pagrindinis oro šaltinis

     - Ličio baterijų danga, elementų surinkimo sprogimui atsparios automatizuotos gamybos linijos

     -- Automobilių pilnų automobilių dažymo, dažų ir dulkių sprogimui atsparių dirbtuvių

     -- Didelės pakavimo linijos, logistikos rūšiavimo kelių punktų centralizuotas oro tiekimas

     - Cheminio vamzdyno vožtuvo automatinis valdymas, alyva ir dujos, palaikančios visą pneumatinę įrangą

     -- Pirminis pirminis filtras prie oro kompresoriaus patalpos pagrindinio įleidimo angos, kad apsaugotų pasroviui esančius tikslaus oro šaltinio komponentus

Pasirinkimo ir veikimo specifikacijų pastabos

  1. Srauto pasirinkimo taisyklė

     -- Jei bendras balionų ir vožtuvų salelių oro suvartojimas viename vamzdyne viršija 6000 L/min, reikia pasirinkti AF800; virš 12000 L/min pasirinkite AF900. Mažas AF200/300 negali atlaikyti didelio srauto, todėl smarkiai sumažėja slėgis ir nepakanka cilindro traukos.

  2. Dubenėlio pasirinkimo raudona linija

     -- Draudžiama naudoti standartinį PC permatomą dubenį dažant, pjaustant skystą riebią aplinką, atvirame ore ir sprogimui atspariose vietose. Turite pereiti prie M/MG metalinės versijos, kad išvengtumėte pavojaus saugai dėl įtrūkimų ir vandens nutekėjimo po smūgio.

  3. Privaloma vakuuminių grandinių taisyklė

     - Vakuuminės griebimo gamybos linijos naudoja tik AFC dviejų vienetų komplektą (be tepalo). AL alyvos dulksnos tepalo negalima jungti nuosekliai, kad tepalinė alyva neužblokuotų ZU/ZB vakuuminių ežektorių purkštukų.

  4. Standartinė montavimo kryptis

     -- Įėjimo/išėjimo oro srauto rodyklė atspausdinta ant vožtuvo korpuso, montuokite griežtai vadovaudamiesi rodyklės oro įleidimo kryptimi; vandens dubuo turi būti nukreiptas vertikaliai žemyn, kad būtų užtikrintas normalus kondensuoto vandens nusėdimas ir surinkimas.

  5. Techninės priežiūros ciklo reikalavimai

     -- PC dubuo: kasdien tikrinkite susikaupusį vandenį; automatinio nutekėjimo modelio kas savaitę patikrinkite plūdės užsikimšimą

     -- 5 μm standartinis filtro elementas: valykite kas 30 dienų, keiskite kas 15 dienų esant stiprioms dulkėms

     -- 2 μm didelio tikslumo filtro elementas: keiskite kas 15 dienų

     -- Prieš techninę priežiūrą: prieš išimdami dubenį ir filtro kasetę uždarykite priekinį pagrindinį HSV rankinį uždarymo vožtuvą, išmetimo likutinį vamzdyno slėgį

Vieno sakinio santrauka

     SOLH AF800/AF900 didelės talpos magistralinio vamzdyno oro filtras turi išcentrinę išankstinio atskyrimo konstrukciją su 12000–20000 l/min itin didelio srauto, pasirenkamu automatiniu plūduriuojančiu nutekėjimu ir skaidriu/metaliniu sprogimui atspariu vandens dubeniu, atitinkančiu AR/AL800/900, kad sudarytų pilną didelės skylės drėgmės atskyrimo ir apšviestą oro valymo įrangą kaip pagrindinį oro valymo įrenginį. baterijų, dažymo ir sunkiųjų staklių centralizuotos oro tiekimo sistemos.
