Gamintojas: SOLH by Richge Technology | Visa mechaninė ir sąsaja keičiama su SMC ZL1 Original Series
 |
SOLIH ZL1 serija turi daugiapakopę difuzoriaus Venturi energiją taupančią vakuuminio išmetimo konstrukciją, kurią galima visiškai pakeisti su SMC ZL1 originaliu matmeniu ir prievadų išdėstymu. Esant identiškoms oro sąnaudoms, jis užtikrina didesnį siurbimo srautą ir mažesnius energijos nuostolius. Plačiai naudojamas didelio greičio paėmimo ir pastatymo robotų manipuliatoriams ir stiprios adsorbcijos taikymui akytoms kvėpuojančioms ruošiniams.

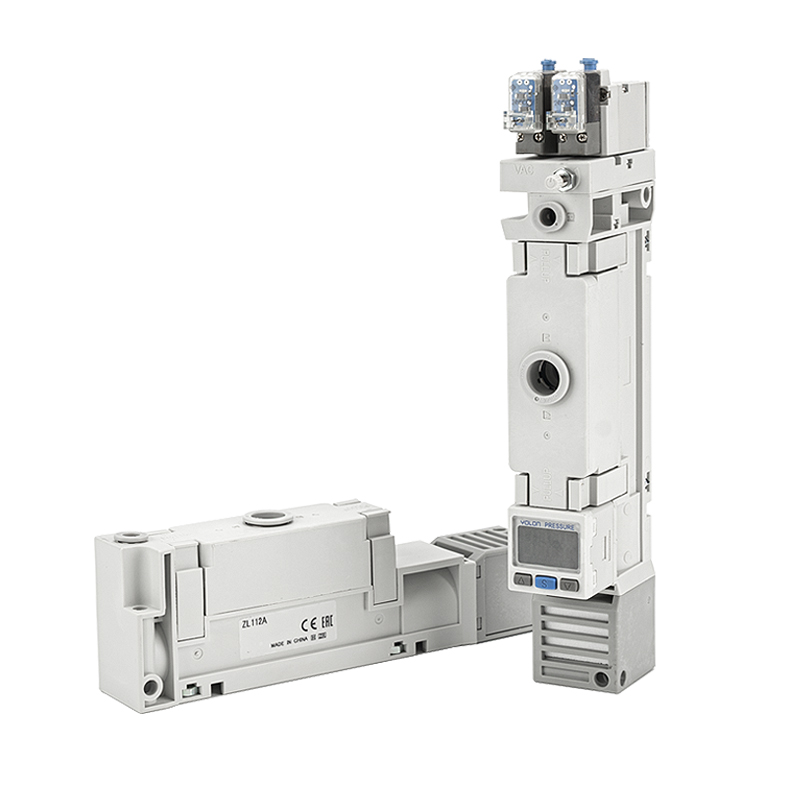

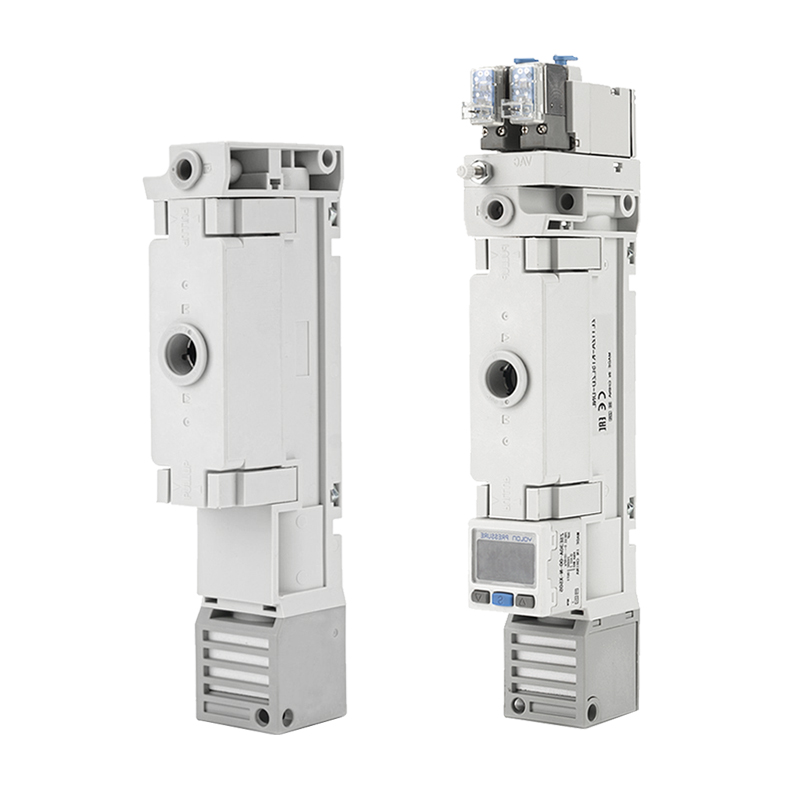

Dvi pagrindinės konfigūracijos pasirenkamos:
• Be vožtuvo tipas (be vožtuvo): Tik grynas išmetimo korpusas, valdomas išoriniais solenoidiniais vožtuvais. Nebrangus ir labai lankstus pritaikytas sistemos integravimas.
• Su vožtuvo tipas: Integruotas tiekimo vožtuvas, išleidimo vožtuvas ir vakuuminio slėgio aptikimo modulis. Nereikia jokių papildomų išorinių vožtuvų komponentų, supaprastintas vamzdynas ir greitesnis atsakas. Pageidaujamas pagrindinis sprendimas, skirtas roboto galo įrankiams (EOAT).
12A modelio specifikacija: maksimalus įsiurbimo srautas 100L/min (ANR), darbinis tiekiamo oro slėgis 0,4~0,6MPa švarus suspaustas oras. Tiekimo prievadas ir vakuuminis prievadas su vienu palietimu paspaudžiamomis jungiamosiomis detalėmis: Φ6 metrinės arba Φ1/2 colio imperatoriškosios pasirenkamos.

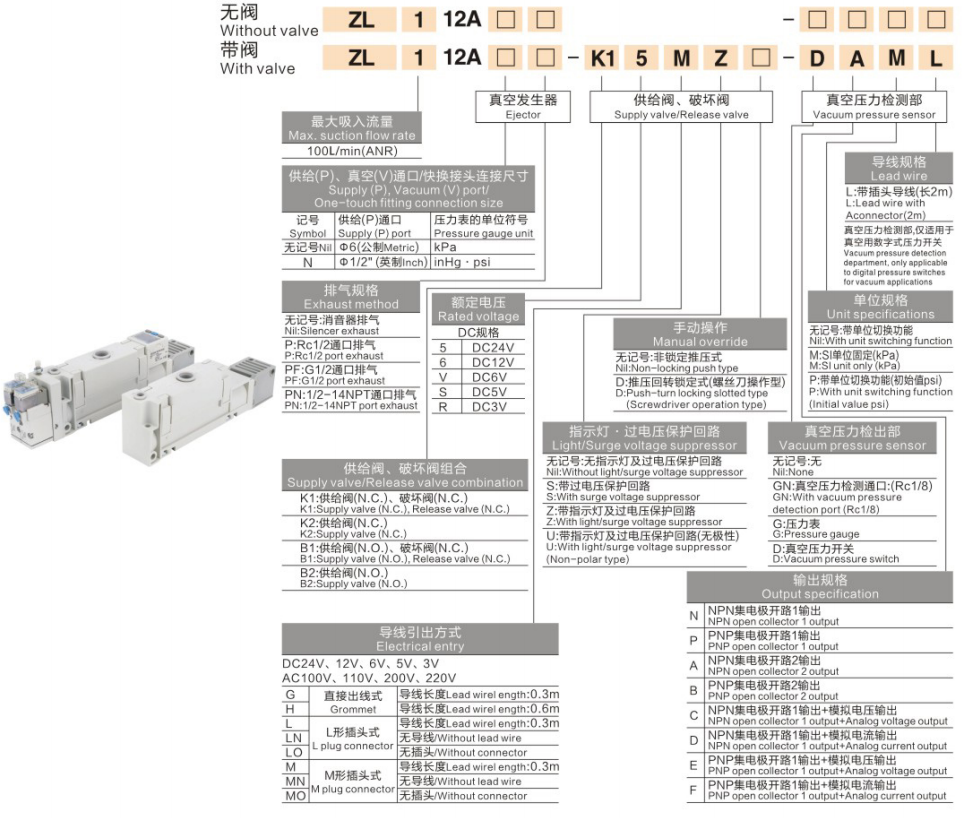

2.1 Pagrindinis kodavimas be vožtuvų
ZL1-12A
• ZL1: kelių pakopų vakuuminio išmetimo serijos kodas
• 12A: dydžio kodas, maksimalus įsiurbimo srautas 100 l/min (ANR)
Pilnas pavyzdys:ZL1-12A-K15MZ-DAML
|
Kodo segmentas |
Atitinkamas modulis ir apibrėžimas |
|
ZL1-12A |
Serija + dydžio kodas (100L/min) vakuuminio ežektoriaus pagrindinis korpusas |
|
K1 |
Tiekimo vožtuvas N.C. + Atleidimo vožtuvas N.C. derinys, tiekimo / išleidimo vožtuvo mazgas |
|
5 |
Nominali ritės įtampa DC24V |
|
M |
M formos kištuko tipo laido lizdas, laido ilgis 0,3 m |
|
Z |
Su indikatoriaus lempute ir apsaugos nuo viršįtampio grandine |
|
D |
Integruotas vakuuminio slėgio jungiklio aptikimo blokas |
|
A |
NPN atvirojo kolektoriaus dviejų kanalų išvesties specifikacija |
|
M(L) |
Slėgio jungiklio laidas: 0,3 m / 2 m su kištuku, pasirinkite tik vieną |
3.1 Tiekimo (P) / vakuumo (V) prievado vieno prisilietimo jungties dydis
|
Pažymėti |
Tiekimo (P) prievadas |
Slėgio vienetų parinktys |
|
Nėra ženklo / N |
Φ6 Metrinis tvirtinimas vienu paspaudimu |
kPa |
|
colių versija |
Φ1/2" Imperial vieno prisilietimo jungtis |
inHg, psi |
3.2 Išmetimo būdas
|
Pažymėti |
Išmetimo aprašymas |
|
Nėra ženklo |
Duslintuvo išmetimas (standartinis, mažai triukšmingas) |
|
PR |
1/4" išmetimo anga, išorinis vamzdynas centralizuotam išmetimui |
|
PG1/2 |
G1/2 angos išmetimas, didelio srauto centralizuotas išmetimas |
|
PN1/2-14NPT |
NPT 1/2-14 angos išmetimas Šiaurės Amerikos įrangai |
3.3 Nominali įtampa
|
Kodas |
Įtampos specifikacija |
|
5 |
DC24V (pramoninis pagrindinis srautas) |
|
6 |
DC12V |
|
V |
DC6V (pasirinktinai) |
|
VDC |
DC5V (tik pagal užsakymą) |
3.4 Tiekimo vožtuvo ir išleidimo vožtuvo deriniai (modeliams su vožtuvu)
|
Kodas |
Vožtuvų derinys |
Funkcijos aprašymas |
|
K1 |
Tiekimo vožtuvas N.C. + Atleidimo vožtuvas N.C. |
Energijos tiekimas vakuumo susidarymui; energijos išleidimas greitam vakuumui. Standartinis pagrindinis pasirinkimas. |
|
K2 |
Tiekimo vožtuvas N.C. (be atleidimo vožtuvo) |
Tik tiekimo kontrolė; natūraliai išleidžiamas vakuumas, ekonomiškas sprendimas. |
|
B1 |
Tiekimo vožtuvas N.O. + Atleidimo vožtuvas N.C. |
Paprastai atidarytas tiekimo vožtuvas, nuolatinis oro tiekimas išjungus maitinimą, skirtas ypatingoms vakuumo palaikymo darbo sąlygoms. |
|
B2 |
Tiekimo vožtuvas N.O. (be atleidimo vožtuvo) |
Pagrindinė įprastai atviro maitinimo konfigūracija. |
3.5 Rankinio nepaisymo funkcija
|
Pažymėti |
Rankinio nepaisymo veikimo režimas |
|
Nėra ženklo |
Neužfiksuojantis mygtukas: paspauskite, kad įjungtumėte energiją, atleiskite, kad atkurtumėte. |
|
D |
Užrakinimo tipas stūmokliu (veikia atsuktuvu), užraktas nuolatiniam oro tiekimui paleidimo ir derinimo metu. |
3.6 Indikacinė lemputė ir apsaugos nuo viršįtampio grandinė
|
Pažymėti |
Konfigūracijos aprašymas |
|
Nėra ženklo |
Nėra indikatoriaus lemputės ir apsaugos nuo viršįtampio grandinės. |
|
S |
Integruota viršįtampio viršįtampio slopinimo grandinė, skirta prailginti ritės tarnavimo laiką. |
|
Z |
Indikacinė lemputė ir apsaugos nuo viršįtampio grandinė maitinimo įjungimo būsenai vizualizuoti. |
|
U |
Bepoliškumo indikatoriaus lemputė ir apsaugos nuo viršįtampio grandinė, leidžiamas savavališkas laidas. |
3.7 Elektros įvesties / laido išvesties režimas
|
Kodas |
Kabelio išvesties apibrėžimas |
|
G |
Kabelio įvadas, kabelio ilgis: 0,3 m |
|
H |
L formos kištuko tipo lizdas, laido ilgis: 0,6 m |
|
LN |
L formos kištukas, nepridedamas kabelis (klientas pats paruošia laidus) |
|
M |
M formos kištukinis lizdas, laido ilgis: 0,3 m |
|
MN |
M formos kištukas, nepridedamas kabelis (klientas pats paruošia laidus) |
3.8 Vakuuminio slėgio įrenginys (galioja tik įrenginiams, kuriuose yra vakuuminis aptikimas)
|
Pažymėti |
Vieneto nustatymas |
|
Nėra ženklo |
Perjungiamas iš kelių įrenginių: galima pasirinkti kPa / inHg / psi |
|
M |
Fiksuotas vienetas, tik kPa |
|
S |
Perjungiamas keliuose įrenginiuose, gamykloje nustatytas į psi |
|
P |
Perjungiamas keliuose įrenginiuose, gamykloje nustatytas į psi |
3.9 Vakuuminio slėgio aptikimo modulis
|
Pažymėti |
Aptikimo funkcija ir taikymas |
|
Nėra ženklo |
Nėra aptikimo bloko; grynas išmetimo korpusas, išorinį jutiklį prijunkite atskirai. |
|
GN |
Vakuuminio aptikimo prievadas (Rc1/8), prijunkite išorinį skaitmeninį manometrą arba PLC gavimo modulį. |
|
G |
Integruotas analoginis slėgio matuoklis vietiniam vaizdiniam vakuumo lygio matavimui vietoje. |
|
D |
Integruotas vakuuminio slėgio jungiklis, išvesties jungiklis / analoginis signalas, skirtas aliarmui dėl trūkstamos dalies ir grįžtamojo ryšio apie ruošinį vietoje. |
3.10 Išvesties specifikacija (D tipo vakuuminio slėgio jungikliui)
|
Kodas |
Išvesties režimo aprašymas |
|
N |
NPN atvirojo kolektoriaus 1 kanalo išėjimas, PLC NPN įvesties kanalo standartas |
|
P |
PNP atviro kolektoriaus 1 kanalo išvestis |
|
A |
NPN atviro kolektoriaus dviejų kanalų nepriklausoma išvestis |
|
W |
PNP atviro kolektoriaus dviejų kanalų nepriklausoma išvestis |
|
C |
NPN 1 kanalo jungiklis + analoginės įtampos išėjimas |
|
D |
NPN 1 kanalo jungiklis + analoginė srovės išvestis |
|
E |
PNP 1 kanalo jungiklis + analoginės įtampos išėjimas |
|
F |
PNP 1 kanalo jungiklis + analoginė srovės išvestis |
3.11 Slėgio jungiklio kabelio specifikacija (D tipo)
|
Kodas |
Kabelio apibrėžimas |
|
L |
Iš anksto sumontuotas kištukinis kabelis, bendras ilgis: 2 m |
|
M |
Iš anksto sumontuotas kištukinis kabelis, bendras ilgis: 0,3 m |
|
Parametras elementas |
Standartinė specifikacija |
|
Darbo principas |
Daugiapakopis difuzorius Venturi vakuuminis ežektorius, didelio efektyvumo energiją taupanti konstrukcija |
|
Maksimalus įsiurbimo srautas (12A dydis) |
100 l/min (ANR) |
|
Standartinis tiekiamo oro slėgis |
0,4–0,6 MPa |
|
Tiekimo / vakuumo prievadas |
Tvirtinimas vienu paspaudimu: Φ6 metrinis / Φ1/2 colio imperinis pasirenkamas |
|
Išmetimo parinktys |
Standartinis duslintuvo išmetimas; PR / PG / PN prievado tipo centralizuotas išorinis išmetimas pasirenkamas |
|
Nominali ritės įtampa |
DC24V / DC12V / DC6V; DC5V galima pagal užsakymą |
|
Elektros įėjimo parinktys |
G tarpiklis / H-L formos kaištis / M-M formos kaištis; LN / MN versija be laidų, skirta klientų prijungimui |
|
Vakuuminio aptikimo blokas |
Nėra aptikimo / GN aptikimo prievadas (Rc1/8) / G vietinis manometras / D įtaisytas vakuumo slėgio jungiklis |
|
Signalo išvestis |
NPN / PNP vieno dviejų kanalų jungiklio išvestis; analoginės įtampos / srovės išvestis neprivaloma |
|
Indikatorius ir apsauga nuo viršįtampių |
Nėra apsaugos / S apsauga nuo viršįtampių / Z indikatorius + apsauga / U be poliškumo indikatorius + apsauga |
|
Palyginimo elementas |
Be vožtuvo tipo ZL1-12A |
Su vožtuvo tipu ZL1-12A-K1… |
|
Integruoti vožtuvai |
Nėra įmontuotų vožtuvų, reikalingas išorinis 3 krypčių solenoidinis vožtuvas |
Integruotas tiekimo vožtuvas + išleidimo vožtuvas (K1 / K2 / B1 / B2 serija) |
|
Vakuuminio pertraukimo metodas |
Valdomas išoriniu vožtuvu arba natūraliu atpalaidavimu |
Greitas vakuumo pertraukimas dėl įmontuoto atleidimo vožtuvo, kad ruošinys būtų greitai numestas |
|
Reagavimo greitis |
Priklauso nuo išorinio vožtuvo ir vamzdyno išdėstymo |
Greitesnis integruotas atsakas, skirtas didelio ciklo roboto taikymui |
|
Vamzdynų sudėtingumas |
Reikia atskirų vožtuvų, jungiamųjų detalių ir filtrų priedų |
Labai integruotas, minimalus vamzdynų montavimo darbų vietoje |
|
Kaina ir lankstumas |
Mažiausia kaina, maksimalus sistemos dizaino lankstumas |
Aukštesnis integravimo lygis, pageidaujamas roboto EOAT galutiniam efektoriui |
|
Slėgio aptikimas |
Reikalingas išorinis vakuuminio slėgio jungiklis |
Pasirenkamas įmontuotas G manometras / D vakuuminis slėgio jungiklis |
1 sprendimas: be vožtuvo optimizuota sąnaudų grandinė
AFC2000 be alyvos dviejų vienetų oro šaltinio apdorojimas → 3V110 3 krypčių solenoidinis vožtuvas → ZL1-12A be vožtuvo vakuuminis ežektorius → ZPT vakuuminis siurbtukas
2 sprendimas: su vožtuvo didelio greičio roboto pasirinkimo ir vietos grandine
AR slėgio reguliatorius → ZL1-12A-K15MZ-DAML (integruotas tiekimo vožtuvas, atleidimo vožtuvas ir vakuuminio slėgio jungiklis) → roboto galinio efekto siurbimo taurė, palaikoma automatinė trūkstamo ruošinio signalo funkcija.
3 sprendimas: kelių bankų centralizuoto oro tiekimo grandinė
AFC didelio srauto nealyvos dviejų blokų → daug ZL1 su vožtuvo išmetimo kolektoriaus mazgas → kelių siurbimo taurelių sinchroninis medžiagų rinkimas.
• Prievado dydis: Standartiniams PU6 / Φ6 vamzdeliams pasirinkite nepažymėtą metrinį prievadą. Imperialiniams Φ1/2" vamzdeliams nurodykite imperinį prievadą kartu su inHg / psi slėgio vienetu.
• Išmetimas: Kad dirbtuvės būtų mažai triukšmingos, naudokite standartinį duslintuvo išmetimą. Norėdami ištraukti į nurodytą saugią zoną, naudokite PR / PG / PN prievado tipo centralizuotą išmetimą.
• Įtampa: DC24V (kodas 5) buitinei automatikos įrangai; DC12V / DC6V Europos eksporto arba žemos įtampos įrenginių projektams.
• Vožtuvų derinys: K1 (N.C. tiekimas + N.C. atleidimas) standartiniam didelės spartos paėmimui ir paėmimui; K2 už išlaidų mažinimą; B1/B2 specialioms normaliai atviroms vakuuminio laikymo darbo sąlygoms.
• Aptikimo reikalavimas: Pasirinkite D vakuuminio slėgio jungiklį (NPN/PNP atitinka PLC įvesties tipą) PLC trūkstamos dalies aliarmui; G vietinis slėgio matuoklis vizualiniam patikrinimui vietoje; GN aptikimo prievadas, skirtas trečiosios šalies išoriniams duomenims gauti.
• Indikatorius ir apsauga nuo viršįtampių: Pasirinkite Z / U versiją spintelės diagnostikos indikacijai; S apsauga nuo viršįtampių drėgnai atšiauriai darbo aplinkai.
• Rankinis nepaisymas: Pasirinkite D stūmimo posūkio užrakinimo rankinį nepaisymą, jei norite dažnai pradėti eksploatuoti ir derinti, palaikykite užrakintą nuolatinį oro tiekimą.
• 3C elektronikos PCB ir lustų greitas paėmimas ir išdėstymas
• Ličio jonų akumuliatoriaus elektrodų lakštinės medžiagos perkėlimas
• Kartono ir poringų medžiagų adsorbcija su stipria jėga
• Stiklo ir lakštinio metalo didelio našumo robotas rinkimas
• Įpurškimo formavimo roboto dalių nuėmimas ir išardymas
• Maisto perdirbimo pakuočių griebimo programa
• Logistikos rūšiavimo didelės spartos robotų perkėlimo sistemos
• NENAUDOKITE alyvos rūko FRL įrenginių (AC / BC serijos trijų blokų) vakuuminio ežektorinio oro tiekimui. Tepimo alyva užkimš daugiapakopius difuzoriaus purkštukus, todėl turi būti pritaikytas AFC ne alyvos dviejų vienetų oro šaltinio apdorojimo įrenginys.
• Privaloma įrengti ZFC vakuuminį filtrą prieš srovę. Maži daugiapakopiai purkštukai yra jautrūs dulkėms; siurbimo srautas labai pablogės, kai jį užsikimš užteršimas dalelėmis.
• Kad būtų užtikrintas greitas vakuumo susidarymas ir stabilus siurbimas, žarnos ilgis tarp išstūmiklio ir siurbtuko turi būti kuo trumpesnis.
• Optimalus tiekiamo oro slėgio diapazonas 0,4 ~ 0,6 MPa. Nepakankamas slėgis sukelia silpną siurbimą; per didelis slėgis padidina suspausto oro sąnaudas.
• Modeliams su vožtuvais pasirinkite Z / S / U versijas su integruota apsaugos nuo viršįtampių grandine, kad pailgintumėte solenoido ritės tarnavimo laiką valdymo spintose.
• PR / PG / PN centralizuotų išmetimo konfigūracijų atveju palaikykite netrukdomus išmetimo vamzdžius, priešslėgis labai pablogins vakuumo susidarymo efektyvumą.
