ZU serijos tiesioginis vakuuminis išmetiklis

ZU serijos linijinis tiesus vakuuminis ežektorius | SOLH tiesaus vamzdžio įdėklo tipo vakuuminis generatorius

Gamintojas: SOLH by Richge Technology | SMC standartinis keičiamas vidinis vakuuminis ežektorius

1. Produkto apžvalga

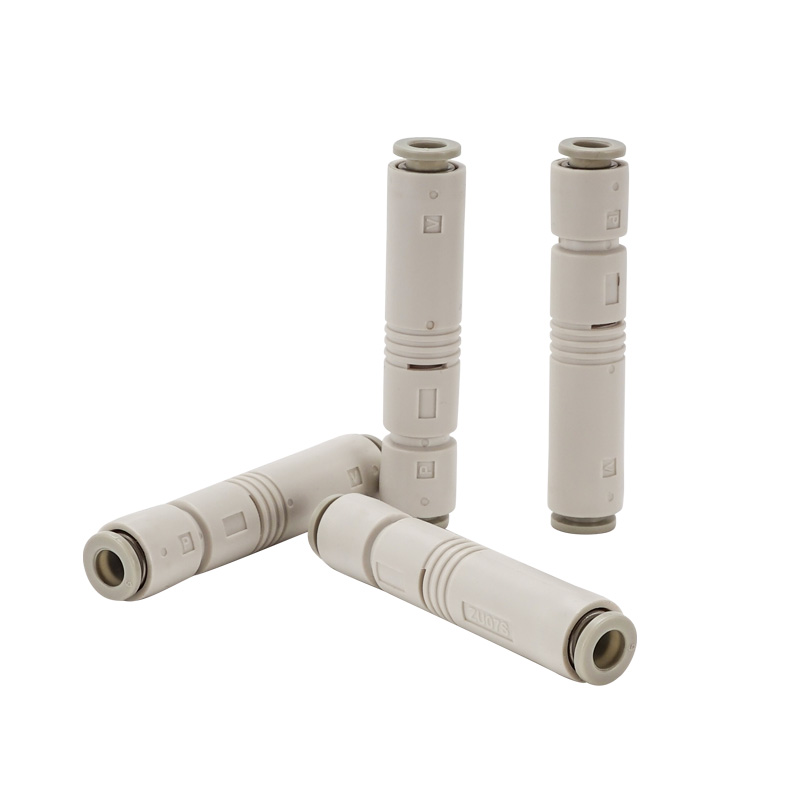

     ZU serija yra tiesių vamzdžių vakuuminis ežektorius. Vakuuminė anga ir oro tiekimo anga yra išdėstytos koaksialiai tiesia linija. Jis pasižymi mažiausiu dydžiu, itin lengvu svoriu ir vietą taupančiu montavimu. Tinka paskirstytiems siurbimo taureliams, judantiems komponentams ir siaurai uždarai erdvei.

2. Pagrindinė struktūra ir veikimo principas

     • Struktūra: SUP tiekimo anga → antgalis → difuzoriaus sekcija → VAC vakuuminis prievadas → EXH išmetimo anga, integruotas dervos korpusas.

     • Principas: Didelio greičio suspausto oro srovė per antgalį sukuria neigiamą slėgį vakuumo angoje, kad būtų galima adsorbuoti vakuumą; išmetimas su įmontuota triukšmo slopinimo konstrukcija.

     • Medžiaga: Pagrindinis korpusas: inžinerinė PBT derva; tvirtinimas vienu prisilietimu: POM. Be vario ir fluoro, atitinka RoHS.

     • Svoris: ZU05 ≈6,5g, ZU07≈7,0g; Nauja ZU□A patobulinta versija tik 3.9g.

3. Modelio kodavimo taisyklė (SMC standartas)

  Sena versija (ZU05 / ZU07)

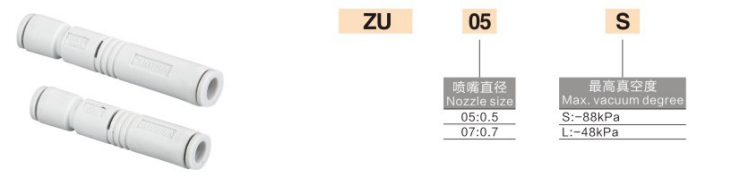

  Formatas: ZU + purkštuko anga + tipas (S/L)

     • ZU05S: Φ0,5 antgalis, didelio vakuumo tipas (-84 kPa)

     • ZU05L: Φ0,5 antgalis, didelio srauto tipas (-48 kPa)

     • ZU07S: Φ0,7 antgalis, didelio vakuumo tipas

     • ZU07L: Φ0,7 antgalis, didelio srauto tipas

  Nauja patobulinta versija (ZU□A, trumpesnė ir lengvesnė)

  Formatas: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = didelis vakuumas (-87~-90kPa); L = didelis srautas (-48 kPa)

     • A = atnaujinta versija: ilgis sutrumpintas 11%, svoris sumažintas 40%

4. Pagrindinių parametrų lentelė @0,45 MPa standartinis tiekimo slėgis

5. S High Vacuum VS L High Flow

     • S didelio vakuumo tipas: Galutinis vakuumas -84~-90kPa. Mažiems siurbtiniams puodeliams, ploniems, gerai sandariems ruošiniams, kuriems reikia didelės adsorbcijos jėgos, pvz., elektroniniams komponentams ir plonoms plėvelėms.

     • L Didelio srauto tipas: Galutinis vakuumas -48kPa su didesniu siurbimo srautu. Tinka porėtam/šiurkštam paviršiui ruošiniams, dideliems siurbimo taureliams, dideliam nuotėkiui ir greito atsako poreikiui, pvz. kartonas ir medinė lenta.

6. Montavimo ir vamzdynų vadovas

  1. Montavimas: Montuojamas bet kokia kryptimi, nereikia tvirtinimo kronšteino; galima tiesiai įterpti į oro vamzdyno vidurį.

  2. Vamzdynas

￮ SUP tiekimo prievadas: prijunkite Φ6 oro vamzdelį (standartinis)

￮ VAC vakuumo prievadas: prijunkite siurbimo taurę / vakuuminį vamzdyną

￮ EXH išmetimo anga: atvira atmosferai, neužblokuokite

  3. Slėgis: Standartinis 0,45 MPa, darbo diapazonas 0,1–0,6 MPa

  4. Temperatūra: 5 ~ 50 ℃ (oro šaltinyje nėra apledėjimo)

7. Tipiniai taikymo scenarijai

     • 3C elektronika, puslaidininkinis, paskirstyta adsorbcija su mažais siurbtukais

     • Automatikos gamybos linija, judančios dalys / roboto galo efektorius

     • Siaura įrengimo erdvė, lengvos ir didelės spartos reagavimo programos

     • Plono popieriaus, plonos plėvelės, smulkių dalių ir elektroninių lustų tvarkymas

8. Atrankos palyginimas: ZU vs ZB vs ZL
