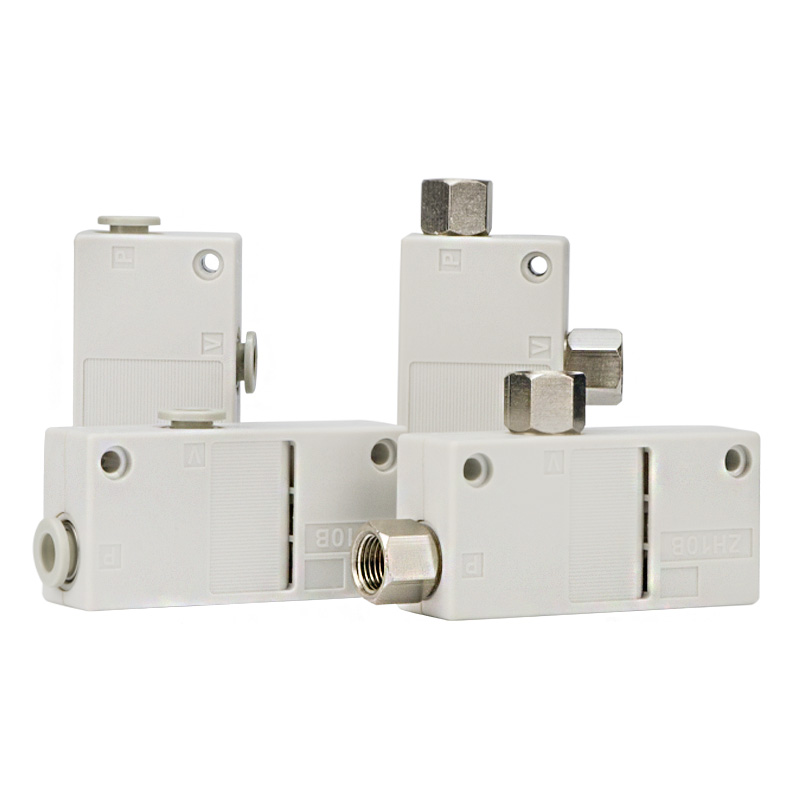

ZH-B serijos dėžės tipo vakuuminis ežektorius

ZH‑B serijos dėžės tipo vakuuminis išmetiklis | Integruotas duslintuvas, vienos pakopos Venturi vakuumo generatorius

Gamintojas: SOLH by Richge Technology | Drop-in pakeitimas, suderinamas su importuota ZH-B serija

1. Produkto apžvalga

     ZH-B dėžutės tipo vakuuminis ežektorius naudoja vienos pakopos Venturi principą su integruotu duslintuvu korpuso viduje. Rezervuoti tik du prievadai: SUP tiekimo prievadas ir VAC vakuuminis prievadas, atskiro išmetimo angos nėra. Ištraukiamas oras išleidžiamas tiesiai per įmontuotą duslintuvą. Itin paprastas montavimas be išorinio duslintuvo. Visiškai keičiamas su importuotu ZH-B pagal matmenis ir prijungimo sąsają. Galimos dvi našumo versijos: S didelio vakuumo tipas ir L didelio srauto tipas su visų dydžių purkštukais. Idealiai tinka kompaktiškiems mažiems automatikos įrenginiams ir robotų rinkimo ir išdėstymo programoms.

  Modelio išskirtinumas

     • ZH-B dėžutės tipas: Integruotas duslintuvas, 2 prievadai (SUP ir VAC)

     • ZH-D korpuso prijungimo tipas: Nėra įmontuoto duslintuvo, 3 nepriklausomi prievadai SUP/VAC/EXH išoriniams vamzdynams

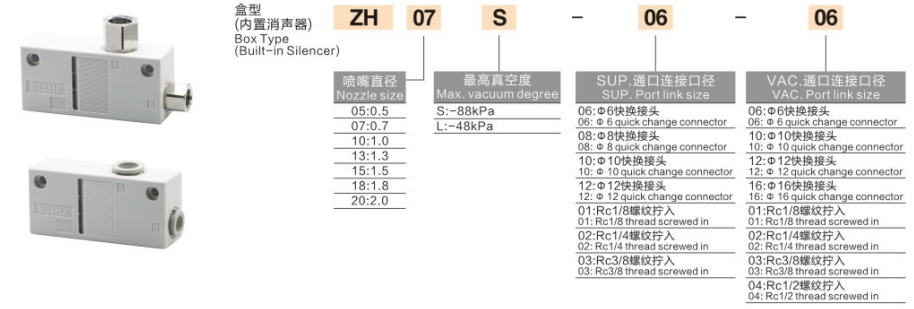

2. Užpildykite modelio kodavimo paaiškinimą

  Pavyzdys:ZH07S-06-06

     • ZH: serijos kodas, dėžutės tipo vakuuminis ežektorius su įmontuotu duslintuvu

     • 07: Purkštuko dydžio kodas

     • S/L: Maksimali vakuumo charakteristika. S = didelis vakuumas; L = didelis srautas

     • 06: SUP maitinimo prievado jungties dydis

     • 06: VAC vakuuminio prievado jungties dydis

  Uosto kodų nuorodų lentelė

  Užsakymo pavyzdys: ZH10S‑08‑10
     ZH dėžutės tipo vakuuminis ežektorius su įmontuotu duslintuvu, Φ1,0 mm antgaliu, S aukšto vakuumo klasė; tiekimo prievadas Φ8 vieno prisilietimo jungtis, vakuuminis prievadas Φ10 vieno prisilietimo jungtis.

3. Pagrindiniai našumo pranašumai

     • Integruotas įmontuotas duslintuvas: Nereikalingas išorinis duslintuvas. Išmetamas oras išleidžiamas per vidinę triukšmo slopinimo konstrukciją. Mažiau atsarginių dalių, mažas triukšmas ir vietos taupymas.

     • Tik 2 prievadai paprastam laidų sujungimui: Tik SUP oro tiekimo anga ir VAC vakuumo prievadas, nėra atskiro EXH išmetimo angos. Puikiai tinka ribotai kompaktiškai montavimo vietai.

     • Neprivaloma dvigubo našumo versijos

￮ S Didelis vakuumas (-88 kPa): Stipri adsorbcijos jėga gerai sandariems ruošiniams, tokiems kaip plieno lakštas, stiklas, PCB ir plastikinis korpusas.

￮ L didelio srauto (-48 kPa): Didesnis siurbimo srautas, skirtas kompensuoti vakuumo nuotėkį, tinka orui pralaidžioms porėtoms medžiagoms, įskaitant popierių, plėvelę, kartoną ir putas.

     • Kelių prievadų pasirinkimai: metrinės vieno prisilietimo jungiamosios detalės, plačiai naudojamos buitinėms mašinoms; Rc vidinio sriegio versijos eksporto įrangai.

     • Lengvas PBT korpusas: Integruotas PBT antgalis, mažas svoris, tinka mažam robotui EOAT. Palaiko tiesioginį tvirtinimą varžtais arba laikiklio montavimą.

     • Veikimas be alyvos: Reikalingas tik sausas filtruotas suslėgtas oras, tepti alyvos rūku draudžiama.

4. Standartinės techninės specifikacijos

  Etaloninis našumas esant 0,5 MPa tiekimo slėgiui

5. ZH-B dėžutės tipas VS ZH-D korpuso tipas

6. Pasirinkimo vadovas

     • S/L versijos pasirinkimas

￮ ✅ S Didelis vakuumas: lygūs sandarūs ruošiniai, kuriems reikia didelės adsorbcijos jėgos.

￮ ✅ L Didelis srautas: nesandari ruošiniai, pvz., dėžutė, plėvelė, audinys, didelis srautas kompensuoja vakuumo nuotėkį.

     • Purkštuko angos pasirinkimas: Pasirinkite pagal bendrą siurbtuko adsorbcijos plotą. Didesnis antgalis užtikrina didesnį srautą ir didesnį oro suvartojimą. Venkite per didelio antgalio, kad išvengtumėte suspausto oro atliekų.

     • Uosto pasirinkimas: metrinės vieno prisilietimo jungiamosios detalės (06/08/10) namų automatizavimui; Rc sriegis (01/02) skirtas eksporto mašinoms.

     • Vakuuminis aptikimas: Nėra įmontuoto slėgio jutiklio. Vakuuminėje grandinėje įdiekite ZSE vakuuminio slėgio jungiklį, kad patvirtintumėte vakuumą arba aliarmą dėl trūkstamos dalies.

7. Standartinė pneumatinė grandinė

     AFC oro šaltinio aptarnavimo blokas (alyvos rūko įrenginys draudžiamas) → 3/2 solenoidinis vožtuvas → SUP tiekimo anga ZH-B; VAC vakuumo prievadas → ZFC vakuuminis filtras → vakuuminis siurbtukas.

8. Svarbios naudojimo pastabos

     • Alyvos dulksnos tepalas griežtai draudžiamas. Alyvos užterštumas užkimš mažytį antgalį ir sumažins siurbimo jėgą.

     • ZFC vakuuminis filtras turi būti sumontuotas vakuumo pusėje, kad užblokuotų dulkes ir apsaugotų antgalį.

     • Rekomenduojamas tiekimo slėgis: 0,4 ~ 0,5 MPa. Ilgalaikis nepertraukiamas veikimas esant 0,6 MPa visam slėgiui nerekomenduojamas.

     • Žarną tarp išmetimo ir siurbtuko laikykite kuo trumpesnę, sumažinkite vamzdyno tūrį, kad vakuumas būtų greitesnis.

     • Integruotas duslintuvo elementas kaups dulkes po ilgo naudojimo. Išvalykite arba pakeiskite duslintuvo elementą, kai siurbimas nukrenta.
