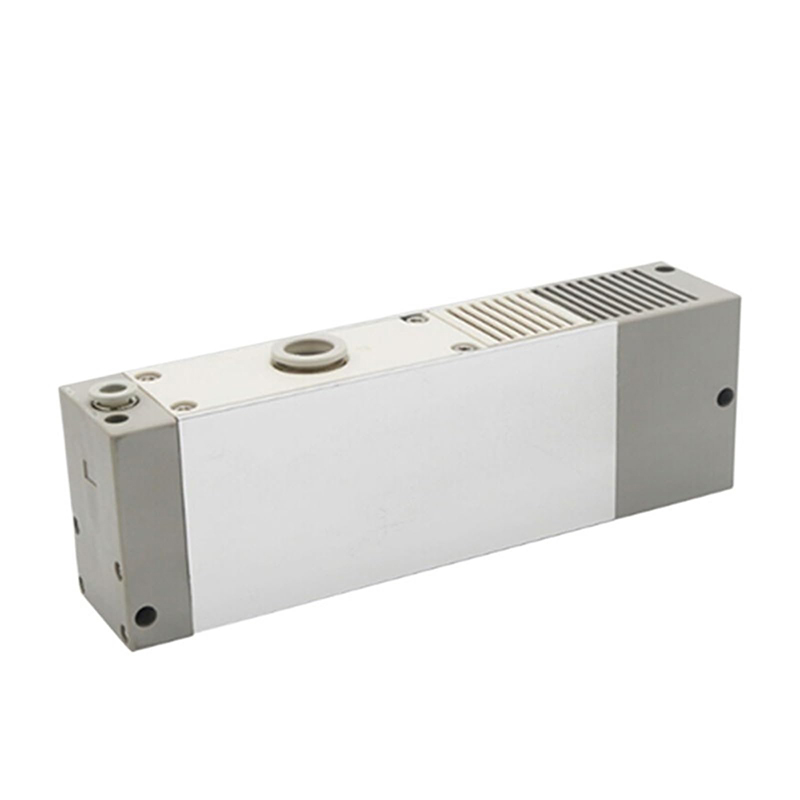

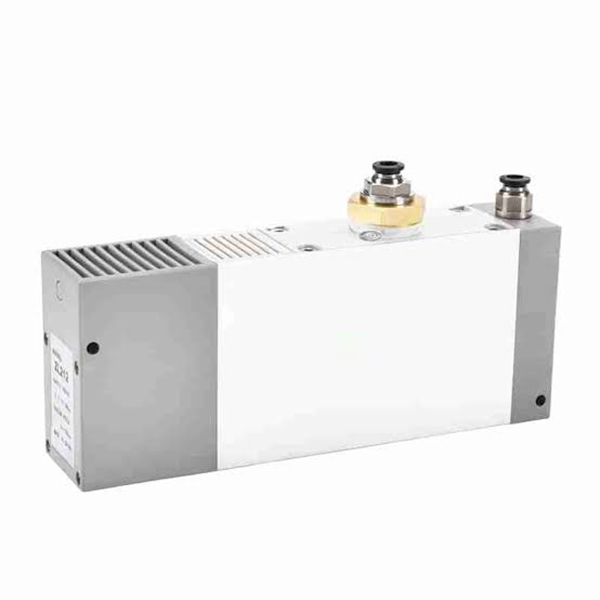

ZL212 serijos daugiapakopis vakuuminis ežektorius

SOLIH ZL212 daugiapakopis vakuuminis ežektorius, ZL112 atnaujinimas su SMC suderinamu montavimo matmeniu. Didesnis vakuumas 90–95 kPa ir +30 % siurbimo srautas, 40 % energijos taupymas dėl kelių Venturi vamzdžių konstrukcijos. Modulinės parinktys: duslintuvas / angos išmetimas, mechaninis matuoklis arba skaitmeninis vakuumo slėgio jungiklis (NPN/PNP), tiekimo + išleidimo vožtuvas. Idealiai tinka stiklui, lakštiniam metalui, porėtoms medžiagoms ir didelio nuotėkio dideliam siurbimo puodeliui robotui valdyti.

Siųsti užklausą

Prekės aprašymas

ZL212 serijos daugiapakopis vakuuminis ežektorius | Didelio srauto didelio vakuumo generatoriaus atnaujinimo modelis, skirtas ZL112

Gamintojas: SOLH by Richge Technology | Drop-in pakeitimas suderinamas su SMC ZL212 montavimo matmenimis

1. Produkto apžvalga ir bendrosios specifikacijos

ZL212 serija yra patobulintas didelio srauto kelių pakopų vakuuminis ežektorius, pagamintas iš ZL112 serijos. Su didesne purkštuko anga užtikrina aukštesnį vakuumo lygį ir didesnį siurbimo srautą. Specialiai sukurta dideliems siurbimo taureliams, porėtiesiems ruošiniams ir didelio nuotėkio darbo sąlygoms. Plačiai naudojamas kaip pagrindinis vakuuminis įrenginys robotams manipuliatoriams, lakštinio metalo ir stiklo medžiagų tvarkymo programoms.

Parametras elementas	Specifikacija
Produkto padėtis	Pažangus patobulintas ZL112 modelis, didesnis antgalis didesniam vakuumui ir didesniam srautui
Taikomas skystis	Suslėgtas oras
Tiekiamo oro slėgis	0,3–0,7 MPa, optimalus veikimo diapazonas: 0,45–0,5 MPa
Vakuuminis laipsnis	-90 ~ -95kPa
Siurbimo srautas	Daugiau nei 30 % didesnis nei ZL112, tinka porėtiesiems ruošiniams ir dideliems siurbtiniams puodeliams
Oro suvartojimas	Daugiapakopis difuzoriaus dizainas, sutaupoma daugiau nei 40 % energijos, palyginti su vienpakopiu vakuuminiu ežektoriumi
Aplinkos temperatūros diapazonas	-5 ℃ ~ 60 ℃
Prievado jungtis	Standartinis vieno prisilietimo tvirtinimas / sriegio prievadas, visiškai keičiamas su SMC ZL212 tvirtinimo matmeniu

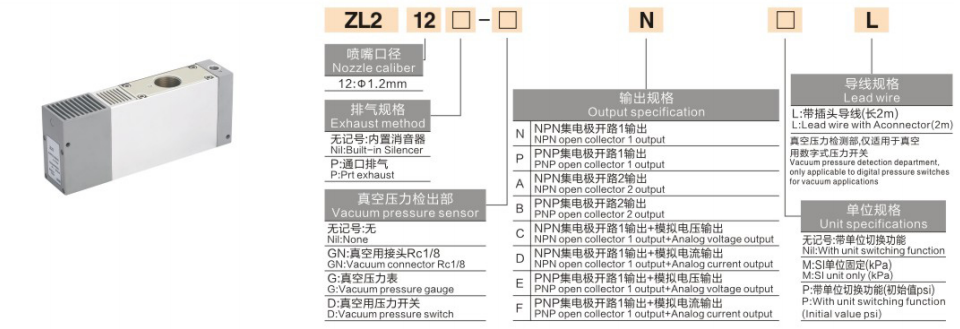

2. Modelio pavadinimo taisyklė

Pagrindinis formatas:ZL212-□-□-□-□

Su vožtuvu išplėstas formatas:ZL212-□-K1/K2 5 M Z-□-DDNL

Padėtis	Kodas	Apibrėžimas ir išsamus aprašymas
1-4	ZL212	Daugiapakopio vakuuminio ežektoriaus serijos kodas, didesnė purkštuko anga, palyginti su ZL112
5-oji	Nėra ženklo	Duslintuvo išmetimas, standartinis triukšmo mažinimas bendroms dirbtuvėms
	P	Išmetimo anga, skirta didelio srauto arba centralizuotam išmetimo įrengimui
6-oji Vakuuminio aptikimo blokas	Nėra ženklo	Be vakuumo aptikimo modulio
	GN	Rc1/8 vakuumo aptikimo prievadas išoriniam manometro prijungimui
	G	Integruotas Y40Z mechaninis vakuuminis manometras
	D	Integruotas skaitmeninis vakuuminio slėgio jungiklis
7-oji Išvesties specifikacija	N	NPN atviro kolektoriaus 1 kanalo išvestis
	P	PNP atviro kolektoriaus 1 kanalo išvestis
	A/B/C/D/E/F	Kelių kanalų išvestis / analoginio signalo išvestis ir kitos išplėstinės funkcijos
8-oji Įrenginys ir kabelis	L	2 metrų iš anksto sumontuotas kištuko tipo laidas
	M/P	Fiksuotas blokas / perjungiamas blokas (kPa / psi pasirinktinai)

3. Pagrindinės modelio konfigūracijos paaiškinimas

Modelis	Pagrindinė konfigūracija	Tipiškas taikymas
ZL212	Standartinis pagrindinis blokas, be matuoklio, be įmontuoto vožtuvo	Bendras didelio srauto pritaikymas, reikalingas išorinis solenoidinis vožtuvas
ZL212-GN	Rc1/8 išorinio vakuuminio matuoklio sąsaja	Programos, kurioms nuskaityti reikalingas iš išorės prijungtas vakuuminis matuoklis
ZL212-D	Integruotas skaitmeninis vakuuminio slėgio jungiklis	Skaitmeninis vakuuminis skaitymas ir elektrinio signalo grįžtamasis ryšys PLC valdymui
ZL212-P	Prievado tipo išmetimo versija be įmontuoto duslintuvo	Didelio srauto centralizuoto išmetimo scenarijai, triukšmui nejautri aplinka
ZL212-G	Įrengtas Y40Z mechaninis vakuuminis matuoklis	Ekonomiška vietinė mechaninė vakuumo lygio indikacija

4. ZL112 VS ZL212 raktų pasirinkimo palyginimas

Palyginimo elementas	ZL112	ZL212
Purkštuko anga	Φ1,2 mm	Didesnio dydžio antgalis
Vakuuminis laipsnis	-88 ~ -92kPa	-90 ~ -95kPa, didesnis vakuuminis našumas
Siurbimo srautas	Vidutinis srautas	+30% didesnis įsiurbimo srautas
Tinkamos darbo sąlygos	Įprasti siurbtukai, maži ir vidutiniai ruošiniai	Didelis siurbtukas, porėtas ruošinys, lakštas ir stiklas, didelio nuotėkio kilpos
Bazinio modelio kainos nuoroda	Nuo 245	Pradedant nuo 478, apytiksliai 20 % didesnis esant identiškai konfigūracijai

5. Pagrindiniai produkto pranašumai

• Patobulintas kelių pakopų Venturi našumas: Padidintas vakuumo lygis ir siurbimo srautas, puikus pritaikymas didelio nuotėkio pneumatinėms vakuuminėms grandinėms.

• Visiškai integruotos modulinės parinktys: Solenoidinis tiekimo / išleidimo vožtuvas, duslintuvas, mechaninis / skaitmeninis vakuumo matuoklis ir slėgio jungiklis yra vieno gabalo konfigūracijai, sumažinant papildomų pagalbinių dalių skaičių.

• Mažo triukšmo konstrukcija: Integruotas duslintuvas, triukšmo lygis ≤70 dB, tinka įprastai gamyklos dirbtuvių aplinkai.

• Stabilus veikimas nereikalaujantis priežiūros: Nejudančių mechaninių komponentų, ilgas tarnavimo laikas 24 valandas nepertraukiamai gamybai.

• Suderinamas montavimo pėdsakas: Keičiamas montavimo matmuo su ZL112, palaiko tiesioginį lauko atnaujinimo pakeitimą.

6. Greito pasirinkimo vadovas

• Mažo ir vidutinio ruošinio ir vieno siurbtuko taikymas: rinkitės ZL112, kad padidintumėte sąnaudas.

• Didelis siurbtukas, porėta medžiaga, lakštinis stiklas arba didelio nuotėkio vakuumo kilpa: naudokite ZL212, kad būtų pakankamai vakuumo ir srauto.

• Automatinis ciklo valdymas: pasirinkite K1 dviejų vožtuvų versiją (tiekimo + išleidimo vožtuvas), suderinkite su vakuuminio slėgio jungikliu, kad gautumėte grįžtamojo ryšio signalą uždaroje grandinėje.

• Vizualinis stebėjimas ir paleidimas vietoje: rinkitės D skaitmeninio slėgio jungiklio variantą, kad galėtumėte tiesiogiai nuskaityti skaitmeninę vakuumo vertę.

7. Tipiniai taikymo scenarijai

• Stiklo, lakštinio metalo, medienos plokščių ir didelių plokščių komponentų tvarkymas robotu

• Poringo ruošinio adsorbcija: kartono, putplasčio, tekstilės ir laidžios medžiagos paėmimas

• Didelio nuotėkio vakuumo grandinė, skirta didelio ploto kelių siurbimo taurelių laikikliui

• Automatikos surinkimo linija, įpurškimo roboto išardymas ir medžiagų perkėlimas

• Logistikos įrangos didelių gabaritų prekių vakuuminė griebimo stotis
