ZH-D serijos vakuuminis išmetiklis su korpusu

ZH-D serijos vakuuminis išmetiklis su korpusu | Vienpakopis Venturi tiesioginės pneumatinės jungties vakuuminis generatorius

Gamintojas: SOLH by Richge Technology | Visiškai mechaninis keičiamas su importuotu ZH serijos vakuumo generatoriumi

1. Produkto apžvalga

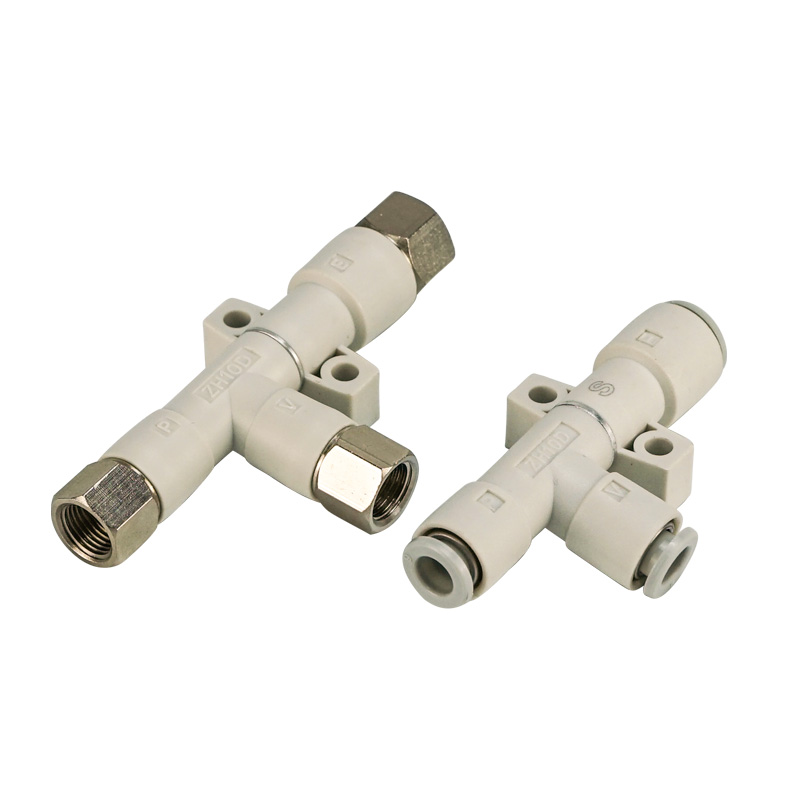

     ZH-D korpuso prievadas yra vienos pakopos Venturi vakuuminis ežektorius. Trims nepriklausomoms prievadams, įskaitant SUP tiekimo angą, VAC vakuuminį jungtį ir EXH išmetimo angą, reikia išorinio vamzdyno. Pagrindiniame korpuse nėra įmontuoto duslintuvo. Kompaktiškas ir lengvas dizainas su integruota dervos purkštuko struktūra, visiškai keičiama su importuota ZH serija.

  Modelio išskirtinumas

     • ZH-D Korpuso tipas: Trys prievadai išoriniams vamzdynams be įmontuoto duslintuvo.

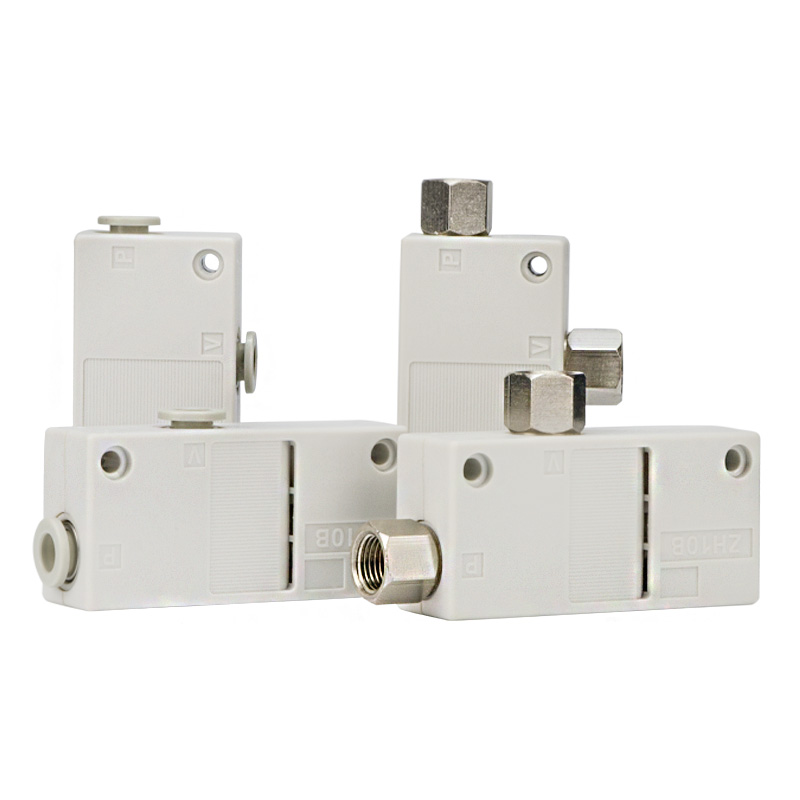

     • ZH-B dėžutės tipas: Korpuso viduje yra integruotas duslintuvas, rezervuoti tik tiekimo ir vakuumo prievadai.

  Du našumo laipsniai:

     • S specifikacija (didelis vakuumas): Didžiausias vakuumas – 90 kPa, idealiai tinka sandariems glotniems ruošiniams.

     • L specifikacija (didelio srauto): Didesnis siurbimo srautas su mažesniu vakuumo lygiu, skirtas orui pralaidžioms porėtoms ruošiniams, tokiems kaip popierius, audinys ir kartonas.

  Purkštukų angos dangčiai Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0 mm. Palaikykite kelias prijungimo parinktis: tvirtinimas vienu prisilietimu, G/Rc sriegis, NPT imperinis sriegis. Keli tvirtinimo sprendimai: tiesioginis tvirtinimas varžtais, tvirtinimo kronšteinas ir montavimas ant DIN bėgelio. Plačiai taikomas roboto galo efektoriaus ir kelių stočių modulių programoms.

2. Užpildykite modelio kodavimo paaiškinimą

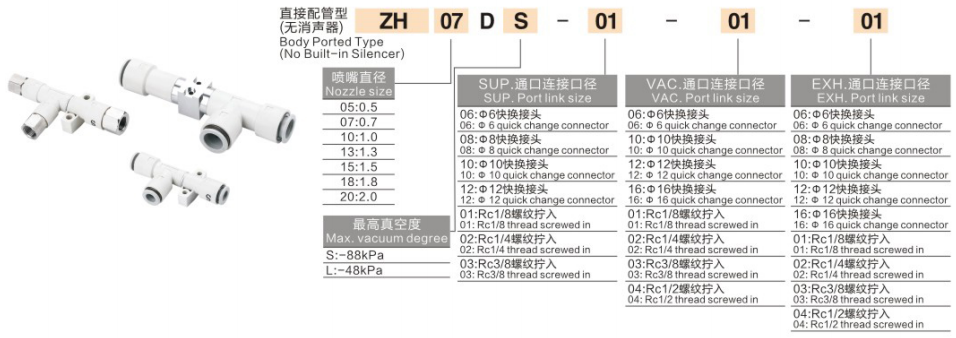

Modelisio pavyzdys:ZH10DSA-06-08-10

     • ZH: Vakuuminio ežektoriaus serijos kodas

     • 10: Purkštuko angos kodas

     • D/B: Kūno forma. D = korpuso prijungtas tipas su 3 išoriniais prievadais be įmontuoto duslintuvo; B = dėžutės tipas su integruotu duslintuvu

     • S/L: Vakuuminė charakteristika. S = didelio vakuumo galutinis –90 kPa su vidutiniu įsiurbimo srautu; L = didelio srauto tipas. ZH05-13 galutinis –48kPa; ZH15-20 galutinis –66 kPa, didelis srautas kvėpuojantiems ruošiniams

     • A: Naujos kartos lengva versija su sutrumpintu matmeniu ir mažesniu svoriu

     • -06-08-10: Uosto specifikacija(SUP-VAC-EXH). Dviejų skaitmenų skaičius reiškia metrinį tvirtinimo vienu paspaudimu dydį (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 G/Rc sriegiui; N01/N02 NPT imperialiniam sriegiui.

  Užsakymo pavyzdys: ZH13DSA-08-10-10
     ZH prie korpuso prijungtas vakuuminis ežektorius, Φ1,3 mm antgalis, S didelio vakuumo klasė, nauja A lengva versija; tiekimo anga Φ8, vakuumo prievadas Φ10, išmetimo anga Φ10 vienu paspaudimu.

3. Pagrindiniai našumo pranašumai

     • Trys visiškai nepriklausomi išoriniai prievadai: Atskiras SUP tiekimas, VAC vakuuminis ir EXH išmetimo angos. Išmetamosios dujos gali prijungti išorinį duslintuvą arba centralizuotą išmetimo vamzdį. Tinka roboto galinio efektoriaus ir modulio integravimui, be vidinių duslintuvo erdvės apribojimų.

     • Lengvas integruotas dervos antgalis: Purkštukas ir pagrindinis korpusas yra vientisai suformuoti, kad būtų galima žymiai sumažinti svorį, puikiai tinka EOAT važiuojant dideliu greičiu. Naujoji A versija sutrumpina ilgį ir ūgį, svoris sumažintas iki 74%.

     • Dvigubo vakuuminio veikimo parinktys: S didelis vakuumas, skirtas sklandžiai sandariems ruošiniams, įskaitant stiklą, metalo lakštą ir plastikinį korpusą; L didelio srauto dėžutė, plėvelė, audinys ir nesandarioms medžiagoms, siekiant kompensuoti nuotėkį.

     • Gausus uosto pasirinkimas: metrinė vieno prisilietimo jungtis, G/Rc vamzdžio sriegis ir NPT imperinis sriegis, skirtas įrangos pritaikymui pasaulinei rinkai.

     • Įvairūs montavimo būdai: Tiesioginis tvirtinimas varžtais, standartinis laikiklis, L formos laikiklis ir tvirtinimas prie DIN bėgelio lanksčiam išdėstymui.

     • Reikalavimas veikti be alyvos: Tepimas alyvos rūku draudžiamas, reikalingas tik sausas filtruotas suslėgtas oras.

4. Standartinės techninės specifikacijos

Našumas esant 0,5 MPa tiekimo slėgiui (ANR)

L didelio srauto variantui: didesnis siurbimo srautas po identiška purkštuko anga ir mažesnis galutinis vakuumo lygis.

5. ZH-D VS ZH-B palyginimo lentelė

6. Žingsnis po žingsnio atrankos vadovas

     • S/L atlikimo pasirinkimas

 ￮ ✅ S didelis vakuumas (-90 kPa): lygūs sandarūs ruošiniai, pvz., plieno plokštė, stiklas, plastikinis korpusas, PCB; nedidelis nuotėkis, reikalinga didelė adsorbcijos jėga.

 ￮ ✅ L didelio srauto: dėžutė, putplastis, plėvelė, audinys ir kiti nesandari kvėpuojantys ruošiniai, didelis srautas kompensuoja vakuumo nuotėkį.

     • Purkštuko angos pasirinkimas: Pasirinkite pagal bendrą siurbtuko adsorbcijos plotą. Didesnis antgalis padidina siurbimo srautą, tuo tarpu sunaudoja daugiau oro. Venkite per didelio antgalio, kad išvengtumėte suspausto oro atliekų.

     • Prievado tipo pasirinkimas: metrinė vieno prisilietimo jungtis (06/08/10/12) buitinei automatikos įrangai; G sriegis / NPT sriegis, skirtas užsienio eksporto mašinoms.

     • Pastaba apie D tipo išmetamųjų dujų tvarkymą: D variantas neturi įmontuoto duslintuvo. EXH išmetimo anga turi prijungti išorinį duslintuvą, kitaip triukšmas bus didelis; arba ištraukite išmetimo vamzdį iš įrangos spintos.

     • Vakuuminio aptikimo tirpalas: ZH serijos vakuuminis ežektorius be įmontuoto slėgio jungiklio. Pridėkite išorinį ZSE vakuuminio slėgio jungiklį, jei reikia grįžtamojo signalo.

7. Tipiniai taikymo scenarijai

     • Robotas EOAT svirties galo paėmimas: 3C plastikinės dalys, PCB ir akumuliatoriaus lakštų tvarkymas

     • Pakavimo pramonė: kartoninių, plėvelių ir popieriaus medžiagų paėmimas

     • Mažo dydžio dalių išardymas įpurškimo robotui

     • Daugiagretusis vakuuminis modulis, skirtas sinchroninei adsorbcijai iš kelių siurbtukų

     • Automatizavimo stotys, kurioms reikalingas centralizuotas išmetamųjų dujų išmetimas už įrangos korpuso

8. Standartinės pneumatinės grandinės schemos aprašymas

     ZH-D korpuso prijungta standartinė grandinė: AFC oro šaltinio filtras (alyvos rūko įrenginys draudžiamas) → 3/2 solenoidinis vožtuvas → ZH-D SUP tiekimo anga; VAC vakuumo prievadas jungia ZFC vakuuminį filtrą, tada prie siurbtuko; EXH išmetimo anga jungia išorinį duslintuvą arba išmetimo žarną, nutiestą išorėje.

9. Svarbios naudojimo pastabos

     • Alyvos dulksnos tepalas yra griežtai draudžiamas. Alyvos teršalai užkimš nedidelę purkštuko angą, sukels siurbimo jėgos sumažėjimą arba visišką gedimą. Apdorojant oro šaltinį turi būti naudojamas tik oro filtras.

     • ZFC inline vakuuminis filtras turi būti sumontuotas vakuumo pusėje. Patekus į dulkių daleles, purkštukas užsikimš.

     • ZH-D korpuso ežektoriui EXH išmetimo anga turi turėti duslintuvą, kad būtų išvengta per didelio triukšmo lygio.

     • Rekomenduojamas tiekimo slėgis: 0,4–0,5 MPa. Ilgalaikis nepertraukiamas veikimas esant 0,6 MPa slėgiui nerekomenduojamas.

     • Sumažinkite žarnos ilgį tarp vakuuminio išstūmiklio ir siurbtuko, sumažinkite vamzdyno tūrį, kad vakuumas būtų greitesnis.
