ZL112 serijos daugiapakopis vakuuminis ežektorius

Prekinis ženklas:SOLH pagal Richge Technology

Produkto pozicionavimas

     SOLH ZL112 serija yra integruotas daugiapakopis Venturi vakuuminis ežektorius, kurį galima visiškai pakeisti su SMC lygiaverčiais modeliais. Jis pasižymi itin aukštu vakuumo laipsniu, dideliu siurbimo srautu ir drastiškai sumažintu oro suvartojimu. Galimi keli pasirinktiniai integruoti moduliai, įskaitant solenoidinius tiekimo / išleidimo vožtuvus, vakuuminį manometrą, skaitmeninį ekrano matuoklį ir vakuuminio slėgio jungiklį. Jis naudojamas kaip pagrindinis automatinių robotų rankų ir kelių siurbtukų tvirtinimo sistemų vakuuminis įrenginys.

Pilnas modelio kodavimo taisyklės suskirstymas

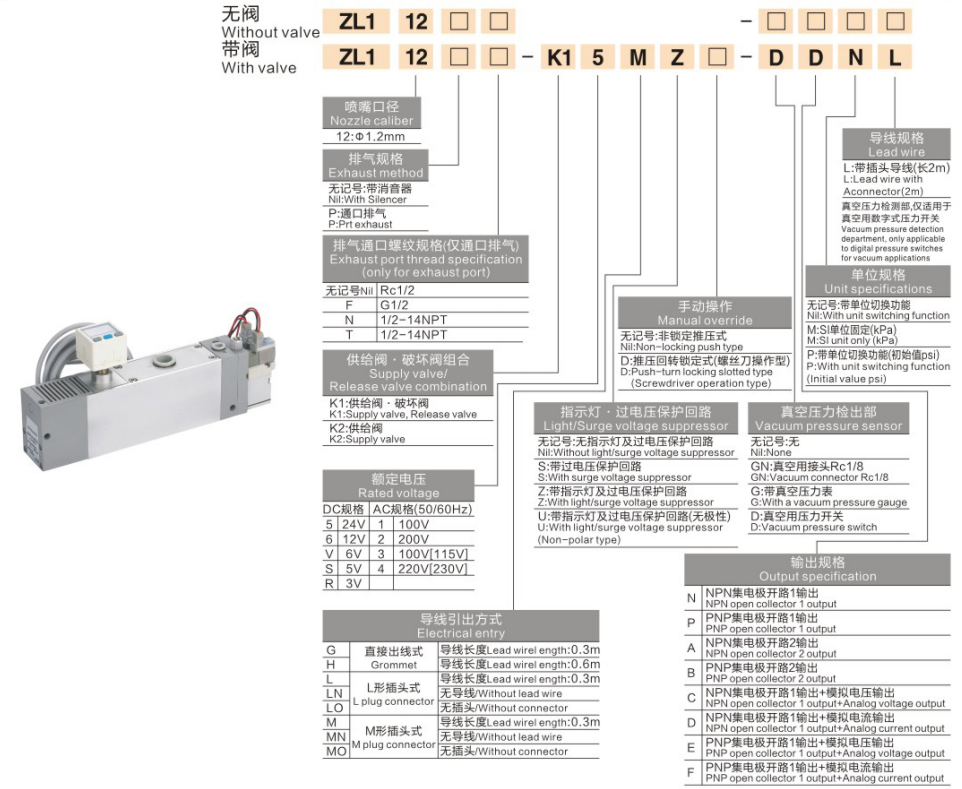

  1. Modelio pavyzdys su visu vožtuvu: ZL112-□-□-K15MZ-□-DDNL

Serijų klasifikavimo ir konfigūracijos palyginimo lentelė

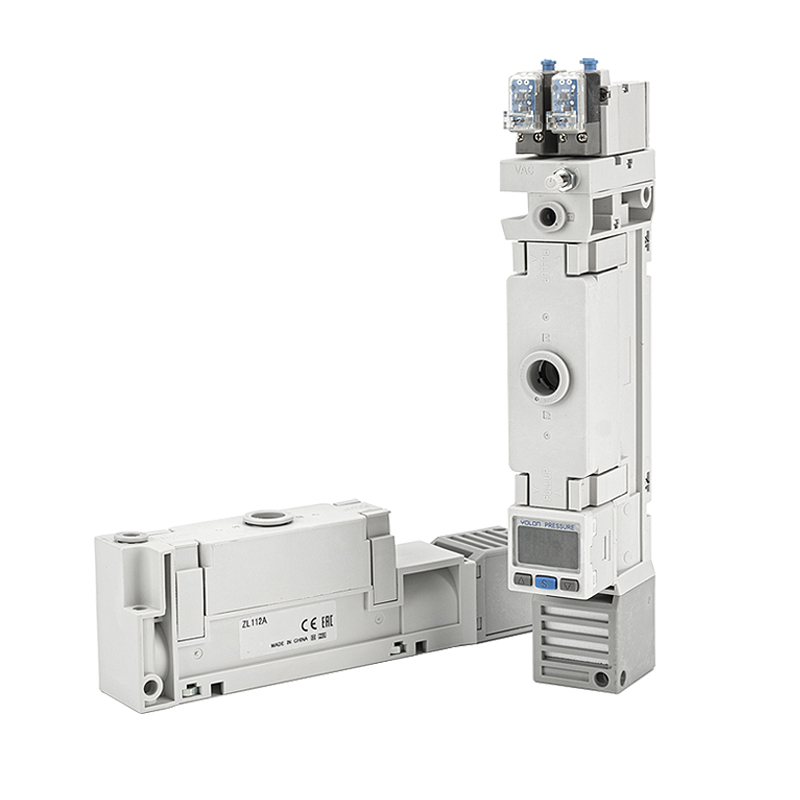

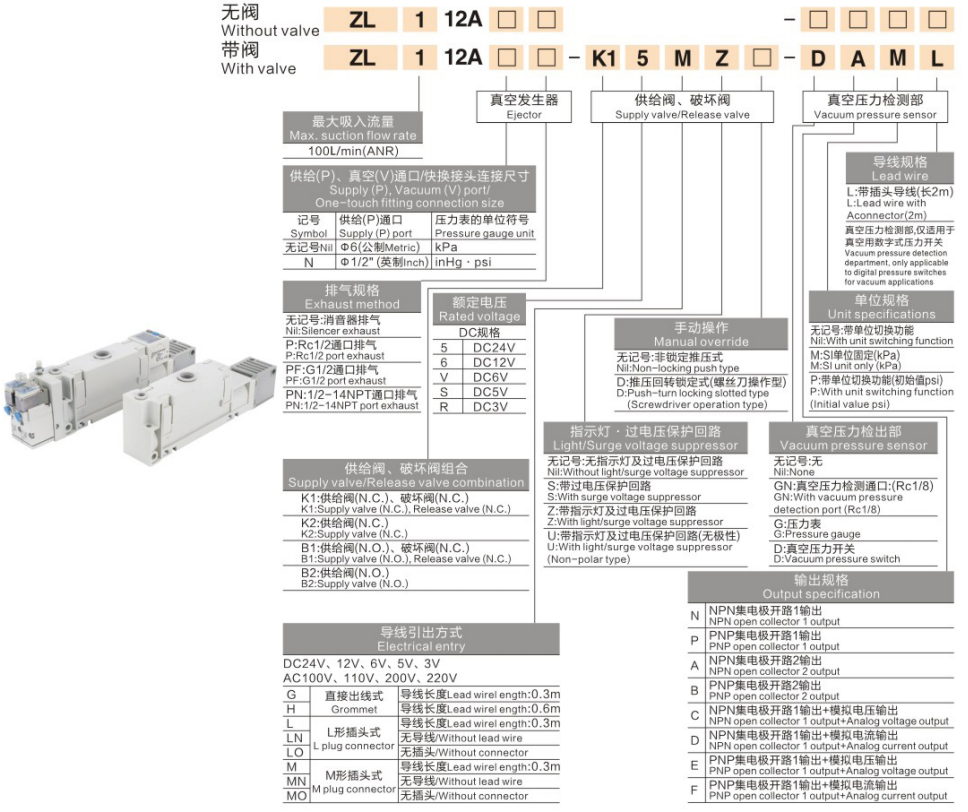

 1. Nauja integruota ZL112A serija (atnaujinta daugiafunkcė versija)

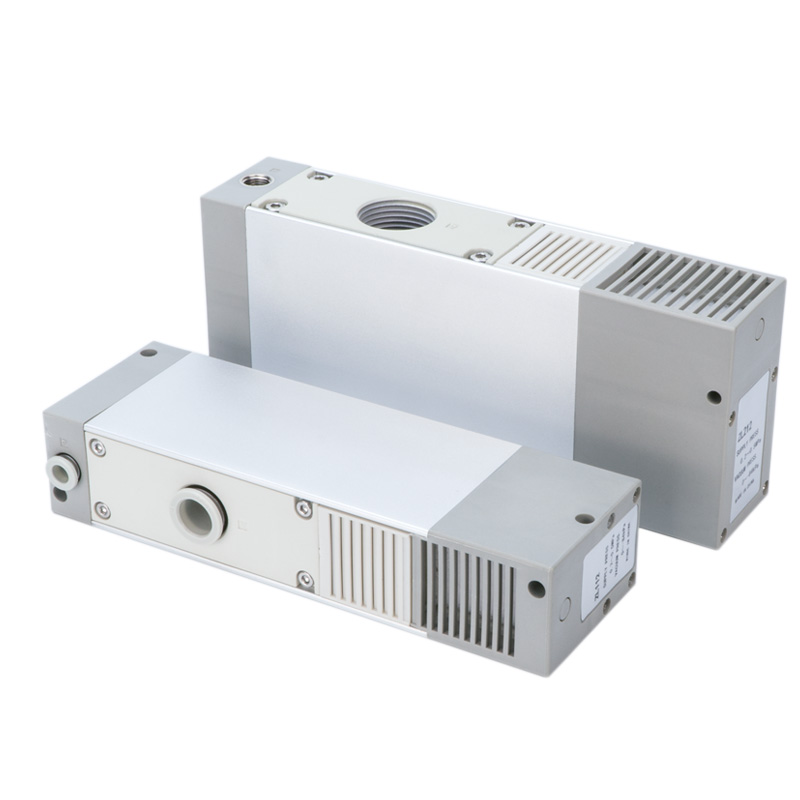

 2. Standartinė bazinė ZL112 serija (pasirinktinai mechaninis / skaitmeninis matuoklis)

Pagrindiniai produkto pranašumai

  1. Daugiapakopė Venturi energiją taupanti technologija

     -- Stabilus vakuumo laipsnis -88 ~ -92kPa, galingas siurbimo srautas; oro suvartojimas sumažėjo daugiau nei 40%, palyginti su vienpakopiais ežektoriais, o tai žymiai sumažina dirbtuvėse suspausto oro sąnaudas.

  2. Labai modulinis integruotas „viskas viename“ dizainas

     -- Pasirenkamas įmontuotas tiekimo solenoidinis vožtuvas, vakuumo išleidimo vožtuvas, duslintuvas, skaitmeninis/mechaninis vakuumo matuoklis ir slėgio jungiklis. Nereikia papildomų atskirų priedų, todėl sutaupoma erdvės spintelėje ir supaprastinamas laidų išdėstymas.

  3. Mažo triukšmo integruotas duslintuvas

     -- Integruota duslintuvo konstrukcija riboja važiavimo triukšmą ≤70 dB(A), tinka nuolatiniam dirbtuvių darbui patalpose.

  4. Nereikalaujantis priežiūros, ilgas tarnavimo laikas

     -- Nėra vidinių judančių mechaninių dalių, atsparių dažnam nuolatiniam važiavimui, palaiko 24 valandų nenutrūkstamą masinę gamybą.

  5. Multi-siurbtukas centralizuotas vakuuminis tiekimas

     - Tinka sinchroninei adsorbcijai su keliomis darbo stotimis, kompaktiškas dydis leidžia tiesiogiai montuoti prie roboto rankos galo efektoriaus, kad sutrumpėtų vakuuminio vamzdyno reakcijos laikas.

Tipiški pramoninio pritaikymo scenarijai

     -- Automatizuoti robotai griebtuvai, kelių ertmių siurbimo įtaisų valdymas

     -- 3C elektronika, stiklo plokštė, lakštinis metalas, porėtos ruošinio vakuuminis paėmimas ir išdėstymas

     -- Pakavimo, spaudos ir maisto pramonės vakuuminio perkėlimo įranga

     -- Nesandarūs ruošiniai ir gamybos linijos, kurioms reikalingas didelis stabilus vakuuminis srautas

Žingsnis po žingsnio greito pasirinkimo vadovas

  1. Patvirtinkite automatinio vakuumo valdymo poreikį

     -- Tik vakuumo generavimas be automatinio išpūtimo: pasirinkite pagrindinį ZL112A / ZL112 pliką modelį (reikia išorinio vožtuvo)

     -- Rekomenduojamas automatinis siurbimas + greitas vakuuminis nupūtimas: K1 dviejų vožtuvų variantas

     -- Tik sąnaudų prioritetas paprastas siurbimas: K2 vieno tiekimo vožtuvo variantas

  2. Patvirtinkite vakuumo stebėjimo signalo reikalavimą

     -- Reikalingas PLC slenksčio grįžtamasis ryšys: pasirinkite DNL (NPN) / DPL (PNP) vakuuminio slėgio jungiklio modelį

     -- Reikalingas vietinis vaizdinis slėgio rodmuo: D skaitmeninis ekrano matuoklis arba G mechaninis analoginis matuoklis

  3. Patvirtinkite išmetimo išdėstymo reikalavimą

     -- Standartinė patalpų triukšmo kontrolė: standartinė versija su įmontuotu duslintuvu (tuščias išmetimo kodas)

     -- Didelio srauto / centralizuotas pagrindinis išmetimo vamzdis: P portinis išmetimo variantas

Vieno sakinio santrauka

     SOLH ZL112 daugiapakopis „Venturi“ vakuuminis ežektorius užtikrina -88–92 kPa aukštą vakuumą su 40% mažesniu oro suvartojimu, palaiko dvigubus / vieną integruotą solenoidinį vožtuvą, skaitmeninį / mechaninį vakuumo matuoklį ir NPN / PNP slėgio jungiklio parinktis, integruotą kompaktišką vakuuminio automatinio kelių rankinių puodelių automatizavimo modulį.
