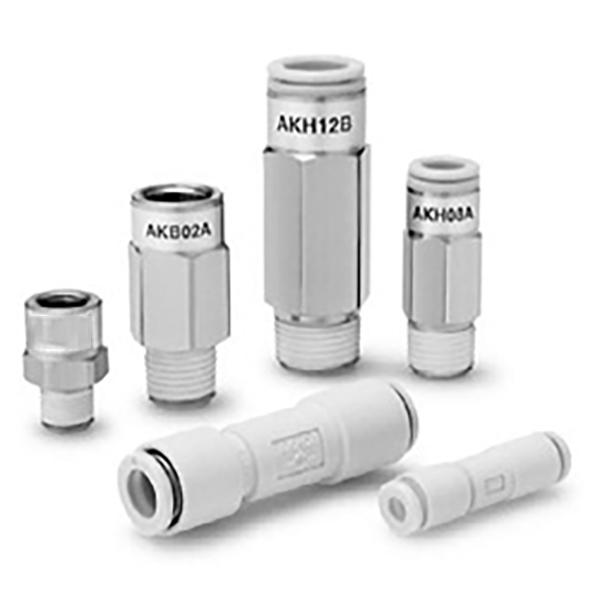

AKH / AKB serijos greito prijungimo atbulinis vožtuvas

SOLH AKH / AKB serijos greito prijungimo atbulinis vožtuvas (rankovės tipas)

Gamintojas: SOLH by Richge Technology | Integruotas vienpusis vožtuvas + įstumiama jungtis

1. Produkto apžvalga

  AKH / AKB serija yra integruotas komponentų derinysatbulinis vožtuvas + greitas įstūmimas, skirtas atbulinio srauto prevencijai, slėgio palaikymui ir vakuumo išjungimui pneumatinėse grandinėse. Kompaktiškas dydis, greitas montavimas ir itin mažas įtrūkimo slėgis.

  Pagrindinis skirtumas tarp AKH ir AKB

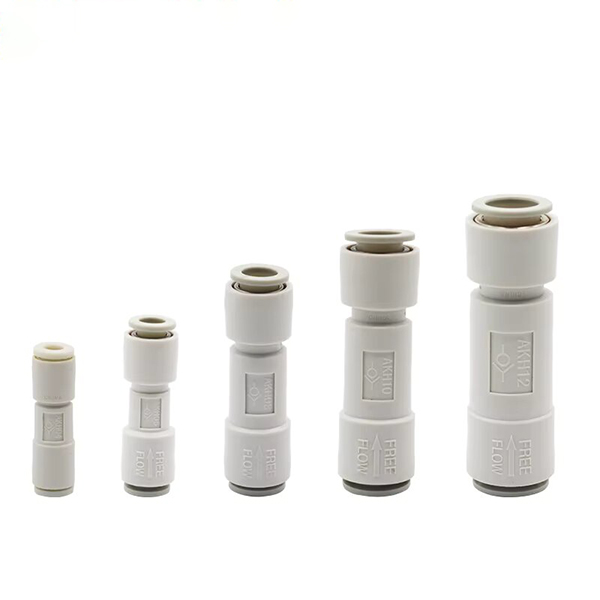

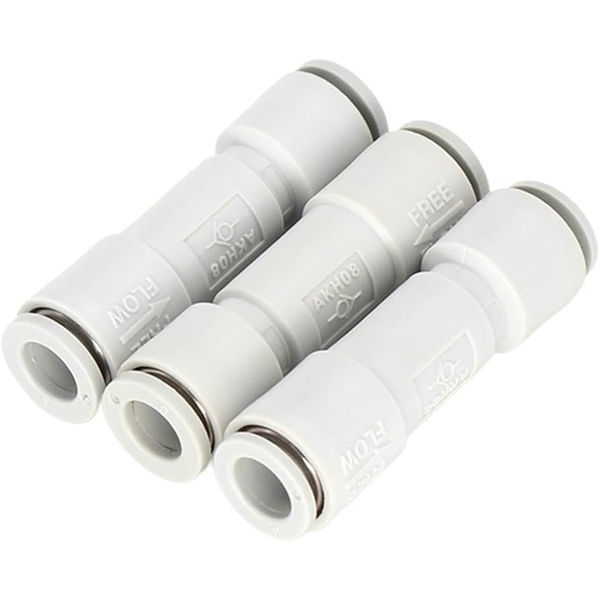

   AKH: Dviejų įstūmimo prievadų tiesios rankovės tipas, iš abiejų pusių oro vamzdeliams (Φ4 ~ Φ12).

   AKB: Vienas išorinis sriegis + vienas vidinis sriegis įvorės tipas, skirtas apsaugoti nuo atgalinio srauto tarp srieginių prievadų

• AKB‑A: srauto kryptis → išorinis sriegis → išorinis sriegis

• AKB-B: srauto kryptis → Vidinis sriegis → Vidinis sriegis

2. Pagrindinės funkcijos

  1. Itin mažas įtrūkimo slėgis:0,005 MPa (5 kPa), tinka vakuuminėms sistemoms (-100 kPa ~ 1 MPa)

  2. Didelis srautas: didelis efektyvus skerspjūvio plotas ir mažas srauto pasipriešinimas

  3. Greitas įstumiamas montavimas: Suderinamas su PU / PA nailono / minkštu nailono vamzdeliu; girdimas spragtelėjimas, kai vamzdis užsifiksuoja

     • Medžiaga: vožtuvo korpusas PBT / cinko lydinys; nikeliuoto žalvario montavimas; sugriebimo žandikauliai SUS304 nerūdijančio plieno

     • Maksimalus darbinis slėgis: 1,5 MPa

     • Darbinė temperatūra: -5 ℃ ~ +60 ℃ (be apledėjimo)

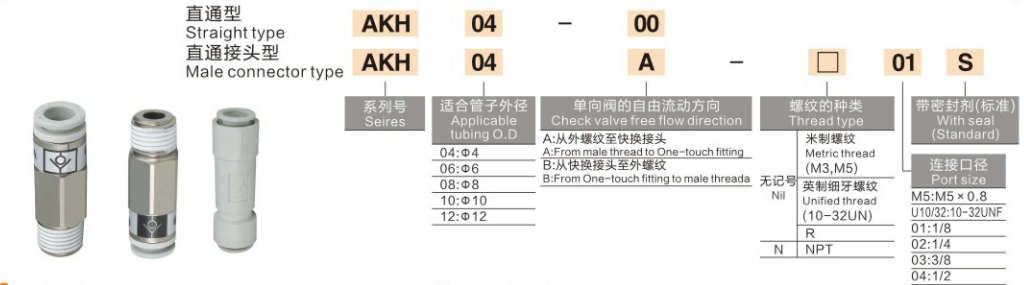

3. Modelio kodo apibrėžimas ir pavyzdžiai

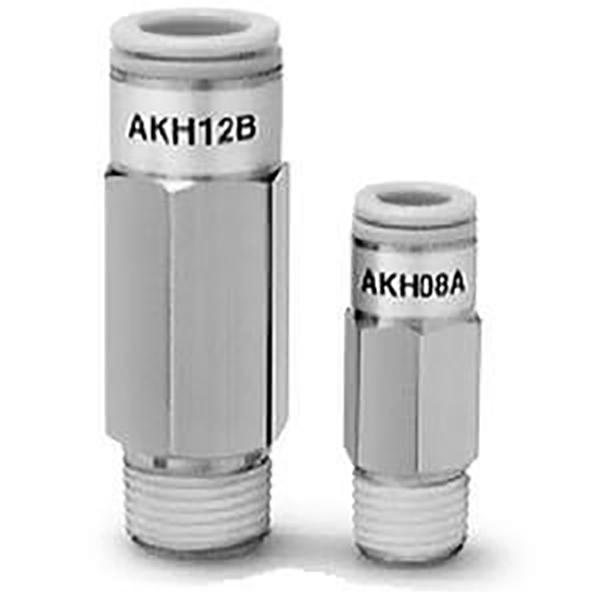

 1. AKH (dvigubas įstūmimo tipas)

      • AKH06-00: AKH serija, Φ6 vamzdis, du įstūmimo prievadai (-00 = be sriegio)

      • AKH08A‑02S: AKH serija, Φ8 vamzdis, R1/4 išorinis sriegis, iš anksto užteptas sriegio sandariklis S

  2. AKB (srieginės rankovės tipas)

     • AKB02A-02S: AKB serija, R1/4 sriegis, A tipo srauto kryptis (vyriška → vidinė), paruošiamasis sandariklis S

4. Standartinės specifikacijos

 1. AKH – dvigubas atbulinis vožtuvas

  2. AKB – atbulinis vožtuvas su sriegiu

5. Tipinės programos

     • Baliono slėgio palaikymas: Apsaugokite nuo krovinio nusmukimo arba nuslinkimo

     •. Vakuuminė grandinė: venkite vakuumo nuotėkio (idealiai tinka esant žemam įtrūkimo slėgiui)

     •. Dvigubas siurblio blokavimas: apsaugokite žemo slėgio siurblį nuo aukšto slėgio atvirkštinio srauto

     • Atšakos grandinės anti-atgalinis srautas: nepriklausomas slėgio palaikymas kelioms pavaroms

6. Palyginimas su kitais atbuliniais vožtuvais

     • AKH / AKB: Integruotas greito įstumimo / rankovių dizainas, kompaktiškas ir greitas montavimas, tiesioginis vamzdžių jungtis

     • AK2000 / AK4000: srieginio vamzdžio tipas, didesnis srautas, be įstūmimo prievadų

     • AKP: su liekamojo slėgio sumažinimu, skirtas saugos pneumatinėms grandinėms
