Y tipo dvigubo ausies lanko jungtis cilindro strypo galui

SOLH Y tipo dvigubo ausies lanko jungtis pneumatinio cilindro strypo galui, standartinė šakės jungtis keičiama SMC/AirTAC dalimis. Vidinis sriegis M10×1,25-M27×2, atitinkantis 32-125 mm kiaurymes, kaiščio skylė φ10-27 mm, ±5° vienos plokštumos pasukimas. Anglinis plienas, juodintas/cinkuotas arba nerūdijantis plienas. Idealiai tinka vienos ausies apkrovos antgaliams, turintiems didelę apkrovą stūmimo ir šarnyriniais mechanizmais.

Siųsti užklausą

Prekės aprašymas

Y tipo dvigubo ausies lanko jungtis cilindro strypo galui | Šakės pneumatinis cilindras Y Clevis Fitting

Gamintojas: SOLH by Richge Technology | Standartinis pneumatinio cilindro stūmoklio strypo Y šakės šakės priedas

1. Produkto apžvalga

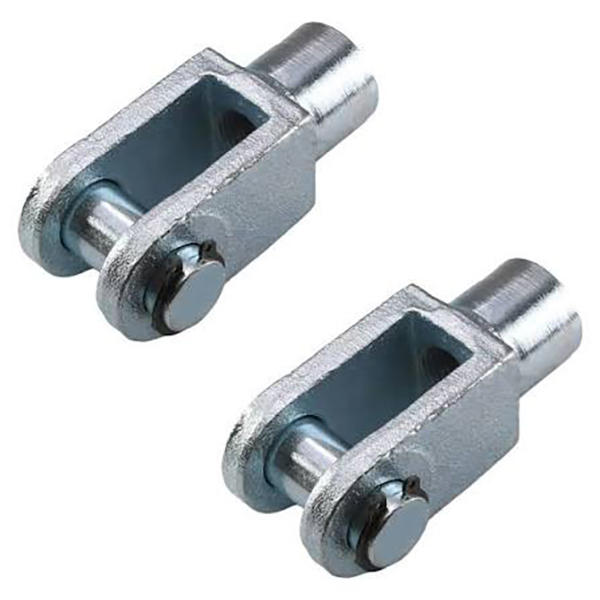

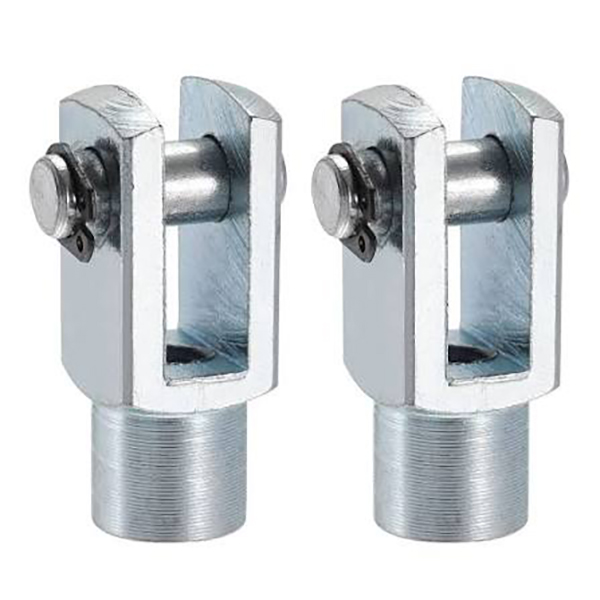

Y tipo jungtis, dar vadinama dviguba ausies šakės svirtimi, yra su vidiniu sriegiu, tvirtinamu prie cilindrinio stūmoklio koto. Jo dvigubos ausys suspaudžia vieną apkrovos ausies kištuką, surinktą ant kaiščio veleno, kad būtų galima sujungti šarnyru. Tai leidžia svyruoti ±5° kampu vienoje plokštumoje. Kaip standartinis pneumatinių cilindrų jungiamasis priedas, jį galima visiškai pakeisti SMC ir AirTAC standartinėmis atsarginėmis dalimis.

2. Modelių pavadinimų konvencija

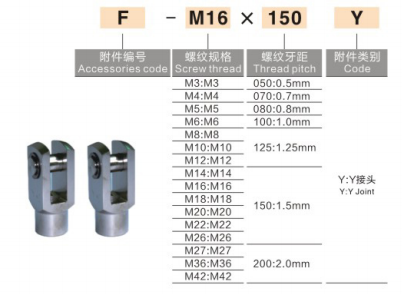

AirTAC standartas: F – sriegis + Y
Pavyzdžiai: F-M10 × 1,25Y, F-M12 × 1,25Y

SMC standartas: Y + skylės dydis
Pavyzdžiai: Y-32, CA2-40-Y

• Y: Y tipo dvigubas ausies segtukas

• Priesagos sriegis atitinka stūmoklio koto sriegį: M10 × 1,25 / M12 × 1,25 / M16 × 1,5

3. Bendroji specifikacijų lentelė

Modelis	Stūmoklio strypo sriegis	Suderinta cilindro anga	Smeigtuko angos skersmuo
Y-M10×1,25	M10×1,25	32 mm	φ10
Y-M12×1,25	M12×1,25	40 mm	φ12
Y-M16 × 1,5	M16 × 1,5	50/63 mm	φ16
Y-M20 × 1,5	M20×1,5	80/100 mm	φ20
Y-M27 × 2	M27 × 2	125 mm	φ27

4. Medžiagos ir techniniai parametrai

• Medžiaga: Anglinis plienas su juodu oksidu / cinkuota apdaila, nerūdijantis plienas pasirinktinai

• Svyravimo kampas: ±5° vienos plokštumos svyravimas

• Suderinamumas: Tinka viso diapazono standartiniams pneumatiniams cilindrams

• Montavimas: Užsukite jungtį ant stūmoklio strypo, į Y šakę įkiškite vieną apkrovą, pritvirtinkite kaiščiu ir kaiščiu.

5. Greitas palyginimas: Y tipo / I tipo / strypo galo guolis

Priedas	Struktūra	Sūpynių pasirodymas	Taikymas
Y tipo Clevis	Dviguba ausų šakutė	±5° svyravimas viena kryptimi	Jungiamas su viena ausies apkrovos ąsele, didelės apkrovos guolis
Įrašau Clevis	Viena ausies kištukas	±5° svyravimas viena kryptimi	Derinkite su dvigubu ausų apkrovos laikikliu
Strypo galo guolis	Sferinė universali jungtis	±13° kelių krypčių svyravimas	Skirtas nesureguliavimui ir ekscentrinės apkrovos įrengimui

6. Pasirinkimo vadovas

Jei jūsų krovinio pusė yra viena ausies kotelis → pasirinkite Y angą.
Jei jūsų krovinio pusė yra dviguba ausų laikiklis → pasirinkite I clevis.
Jei montavimas yra ekscentriškumas ir nesutapimas → pasirinkite strypo galo guolį
