GF serijos pneumatinė sukamoji jungtis

GF serijos pneumatinė sukamoji jungtis | SOLIH vieno ir kelių kanalų oro rotacinė sąjunga

Gamintojas: SOLH by Richge Technology | 360° besisukanti pneumatinė oro sukamoji jungtis automatizavimui

1. Produkto apžvalga

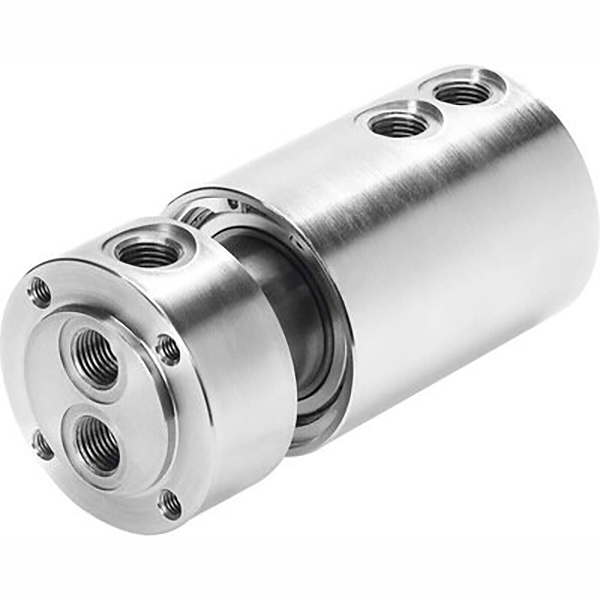

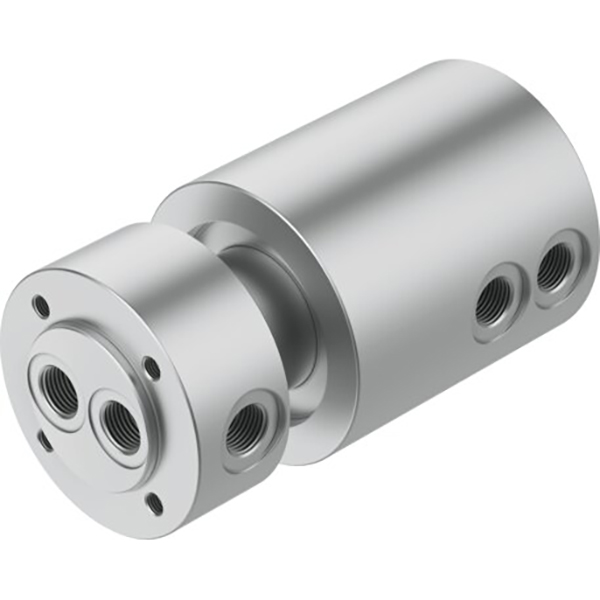

     GF serija yra vieno kanalo ir kelių kanalų pneumatinės sukamosios jungtys, skirtos nuolat tiekti suslėgtą orą iš stacionaraus oro šaltinio į sukamuosius stalus, robotų jungtis ir besisukančius įrenginius. Apsaugo nuo žarnų susipainiojimo, oro nuotėkio ir oro kryžminimo sukimosi metu, idealiai tinka automatinėms rotacinėms pneumatinėms grandinėms.

2. Pagrindinės techninės specifikacijos (SOLH standartas)

     • Darbinis skystis: Suslėgtas oras, suderinamas su vakuumu

     • Darbinis slėgis: -0,095～1,0 MPa, dvejopo naudojimo vakuumui ir teigiamam slėgiui

     • Aplinkos temperatūra: -10～60 ℃

     • Maksimalus sukimosi greitis: 300 aps./min (standartinė versija)

     • Sandarinimo struktūra: Tikslus guolis + nusidėvėjimui atsparus sukamasis sandariklis

     • Uosto dydžiai: M5, G1/8, G1/4, G3/8, G1/2

     • Medžiaga: Aliuminio lydinio korpusas, lengvas ir patvarus

3. Greita modelio ir prievado nuoroda

4. Pagrindinės produkto savybės

     • 360° laisvas sukimasis be oro žarnos susipainiojimo

     • Mažas sukimo momentas, sklandus sukimasis nedidinant variklio apkrovos

     • Patikimas sandarinimas, apsauga nuo nuotėkio ir skersinio oro, kai sukasi ilgą laiką

     • Tiesioginis sujungimas vienu prisilietimu, kad būtų lengva montuoti

     • Dvi funkcija vakuumui ir teigiamam slėgiui

     • Galimas kelių praėjimas sinchroniniam kelių cilindrų valdymui

5. Tipiniai taikymo scenarijai

     • Rotaciniai darbo stalai, indeksavimo plokštės, sukamieji cilindrai

     • Robotų jungtys, manipuliatoriai, besisukantys įtaisai ir armatūra

     • Pakavimo mašinos, ekrano spausdintuvai, sukamųjų vartų pneumatinės grandinės

     • Įranga su kelių grandinių vienalaikiu sukamuoju valdymu
