C tipo savaime užsifiksuojanti greitoji mova

C tipo savaime užsifiksuojanti greitoji mova | Pneumatinė C stiliaus greitojo prijungimo jungtis

Gamintojas: SOLH by Richge Technology | Universali pneumatinė C tipo greitoji mova, keičiama su SMC ir AirTAC

1. Produkto apžvalga

     C tipo savaime užsifiksuojanti greitoji jungtis yra standartinė plieninio rutulio savaime užsifiksuojanti jungtis, plačiai naudojama pneumatikos pramonėje. Įmontuota spyruoklė ir plieninis rutulys automatiškai užsifiksuoja įdėjus ir atlaisvina stumiant rankovę atgal. Nereikia jokių įrankių, valdymas viena ranka. Jį sudaro moteriška mova (su slankiojančia mova) ir kištukas, skirtas poriniam surinkimui. Plačiai naudojamas suspausto oro vamzdynuose, pneumatiniuose įrankiuose ir automatizuotose oro tiekimo grandinėse, taip pat derinamas su vakuumo generatoriais ir pilnomis pneumatinėmis vamzdynų sistemomis.

2. Pagrindinės funkcijos

     • Plieninio rutulio savaime užsifiksuojanti konstrukcija: girdimas spragtelėjimas, kai kištukas yra visiškai įkištas ir užrakintas; negali atsiskirti esant slėgiui. Norėdami atrakinti ir atjungti, patraukite atgal slankiojančią rankovę.

     • Dviejų sluoksnių NBR sandarinimo žiedai: Puikus sandarumas, atsparus suslėgtam orui ir nedideliam tepimo alyvos poveikiui, mažas oro nuotėkis.

     • Korpuso Medžiaga: nikeliuotas plienas (standartinė metalo versija) / didelio tvirtumo plastikas (lengvas variantas). Nerūdijantis ir atsparus nusidėvėjimui, todėl dažnai prijunkite ir traukite dirbtuvėse.

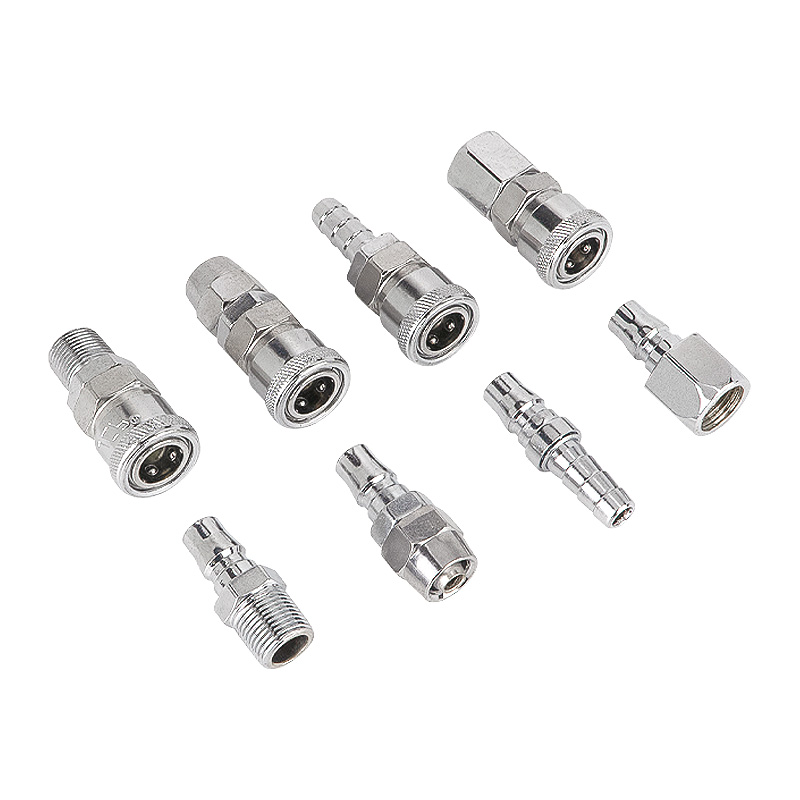

     • Viso dydžio asortimentas: PP (vamzdžio vidinis sriegis), PF (vidinis sriegis), PH (išorinis sriegis); SP (vamzdžio išorinis), SF (vidinis sriegis), SM (išorinis sriegis).

     • Sklandus srauto kelias, mažas slėgio kritimas. Suderinamas su PU žarna ir nailoniniu vamzdeliu. Standartinė sąsaja universaliam įvairių prekių ženklų pakeičiamumui.

3. Modelio kodo apibrėžimas

  Pavyzdys: PP20 = C tipo savaime užsifiksuojanti jungtis, skirta Φ5 × 8 PU vamzdžiui; SM30 = C tipo kištukas su išoriniu sriegiu, skirtas Φ6,5 × 10 vamzdynui.

4. Pagrindinės techninės specifikacijos

5. Bendra modelio specifikacijų lentelė

6. Taikymo scenarijai

     • Oro kompresoriniai oro vamzdynai, oro pūtimo pistoletai, oro atsuktuvai, šlifuokliai ir kiti pneumatiniai rankiniai įrankiai

     • Oro šaltinio paskirstymas automatizuotose gamybos linijose, oro vamzdynų jungtis derinama su vakuuminiais generatoriais

     • Įrangos priežiūra, mobili pneumatinė darbo vieta, atvejai, kai reikia dažnai montuoti ir išmontuoti vamzdynus

7. Operacijos pastabos

  1. Tik suslėgtam orui. Netinka aukšto slėgio hidrauliniam skysčiui arba stiprioms korozinėms terpėms.

  2. Prieš prijungdami / atjungdami, išleiskite slėgį. Priverstinis atjungimas esant slėgiui gali sugadinti plieninius rutulius ir sandarinimo žiedus.

  3. Reguliariai tikrinkite O žiedo nusidėvėjimą; nedelsdami pakeiskite sandariklius, jei atsiranda oro nuotėkis.

  4. Srieginiam montavimui rekomenduojama naudoti PTFE juostą. Per daug nepriveržkite, kad nenutrūktų siūlai.
