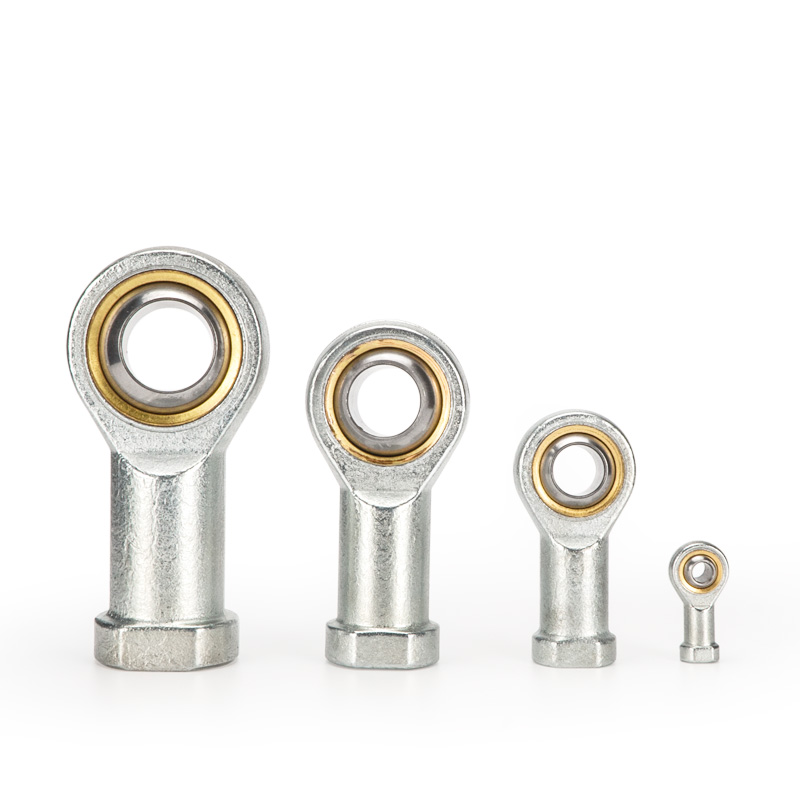

U tipo strypo galo guolio žuvies akies jungtis

U tipo strypo galo guolis žuvies akies jungtis | 360° universali šarnyrinė jungtis cilindro strypo galui

Gamintojas: SOLH by Richge Technology | Pneumatinio cilindro stūmoklio strypo universalus strypo galo guolis

1. Produkto apžvalga

     U tipo žuvies akies jungtis, dar žinoma kaip strypo galo sferinis guolis su priesaga U, yra 360° universalus šarnyrinis priedas, montuojamas ant cilindrinio stūmoklio koto. Jis išsprendžia nesutapimo ir kelių krypčių siūbavimo problemas ir pašalina šoninę jėgą, suderinamas su SC, MA, MAL ir kitais standartiniais pneumatiniais cilindrais.

2. Struktūra ir pagrindinės funkcijos

     • Struktūra: Vidinis sriegis (sujungti stūmoklio strypą) + sferinis rutulinis guolis + išorinis žiedas, laisvasis radialinis ir kampinis posūkis.

     • Sūpynių talpa: ±13°~±15° universalus posūkis, daug didesnis nei ±5° I/Y jungties jungiamosios detalės, skirtos įvairioms kryptims prisitaikyti.

     • Medžiagos parinktys

￮ Standartas: Guolių plienas / anglinis plienas, paviršius grūdintas juodu oksidu arba cinkuota apdaila

￮ Atsparus nusidėvėjimui: vario lydinio įvorė / savaime sutepantis tipas

￮ Antikorozinis: 304 nerūdijantis plienas

     • Pagrindiniai privalumai

￮ Kompensuoja koaksialinį nuokrypį iki 2 mm ir kampinį nuokrypį iki 15°

￮ Apsaugokite nuo lenkimo momento ir šoninės jėgos ant stūmoklio strypo, apsaugokite cilindrų sandariklius

￮ Idealiai tinka didelės spartos, aukšto dažnio ir ekscentrinės apkrovos darbo sąlygoms

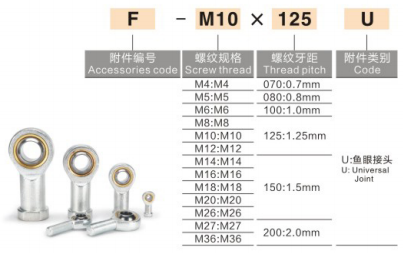

3. Įprastų prekių ženklų modelių pavadinimų konvencija

  1) AirTAC (plačiai priimtas)

     Formatas: F-M sriegis × U žingsnis
     Apibrėžimas: F = priedas; M = sriegio specifikacija; U = žuvies akies strypo galo guolis

     • F-M8 × 1,25U 25 mm angos cilindrui

     • F-M10 × 1,25U, skirtas 32 mm skersmens cilindrui

     • F-M12 × 1,25U 40 mm skersmens cilindrui

     • F-M16 × 1,5U 50/63 mm angos cilindrui

     • F-M20×1,5U, skirtas 80/100 mm skylės cilindrui

  2) SMC PHS serija: Formatas: PHS-gija, pavyzdys: PHS-10

  3) Bendrasis buitinis ženklinimas: SI/M12×1.25 (vidinis sriegis), SA/M12×1.25 (išorinis sriegis)

4. Bendra specifikacija ir cilindrų angos atitikimo diagrama

5. Palyginimas: U tipo Fish Eye vs I/Y Clevis / F plūduriuojanti jungtis

  Pasirinkimo vadovas: Didelis ekscentriškumas ir kelių krypčių svyravimas → U tipo; Nesuderinimas ir aukšto dažnio veiksmas → F tipas; Mažo greičio didelė apkrova → Y tipo; Dvigubas ausų apkrovos laikiklis → I tipo.

6. Montavimo gairės

  1. Prisukite vidinį sriegį ant stūmoklio koto išorinio sriegio, uždėkite anaerobinio sriegio fiksatorių ir tinkamai valdykite priveržimo momentą.

  2. Sumontuokite išorinio žiedo angą, kad apkrautumėte kaiščio veleną. Griežtas bendraašis išlyginimas nereikalingas ir leidžiamas tam tikras ekscentriškumas.

  3. Darbinis slėgis: ≤1,0 MPa standartiniams cilindrams; darbinė temperatūra: -20℃ ~ +120℃.

  4. Tinka stūmimo ir traukimo dinaminei apkrovai ir aukšto dažnio veikimui ribotoje montavimo vietoje. Ne nuolatiniam grynam sukamajam judesiui.

7. Tipiniai taikymo scenarijai

     • Automatikos įranga, 3C elektronika, robotų griebtuvai

     • Didelio greičio transportavimo, štampavimo ir presavimo, ilgo eigos mechanizmai

     • Įranga su prastu koaksialumu, stipria vibracija ir ekscentrine apkrova
