I tipo viengubo strypo jungtis cilindro strypo galui

I tipo viengubo strypo jungtis cilindriniam strypo galui | Pneumatinis cilindras I Clevis jungtis

Gamintojas: SOLH by Richge Technology | Standartinis cilindro stūmoklio strypo galo vienos ausies tvirtinimo įtaisas

1. Produkto apžvalga

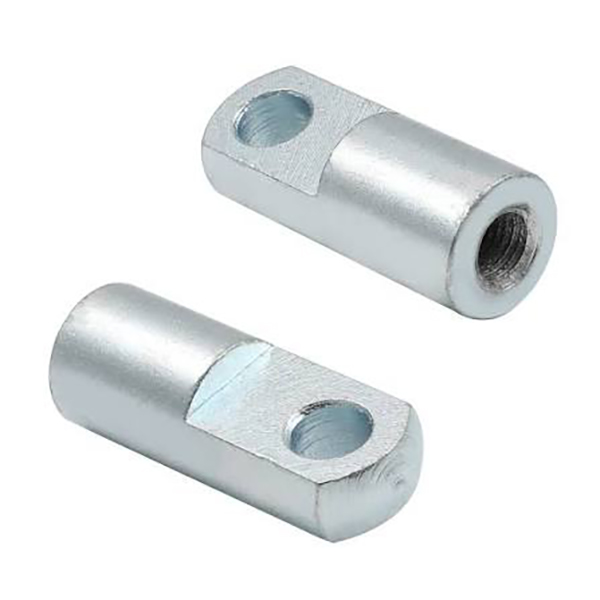

     I tipo jungtis, taip pat žinoma kaip cilindro stūmoklio strypo vienos ausies / U formos jungtis, naudojama šarnyriniam sujungimui tarp cilindro stūmoklio koto ir apkrovų. Tai leidžia ±5° svyruoti vienoje plokštumoje. Pasižymi paprastu montavimu ir puikiu atsparumu tempimui ir gniuždymui, tai yra labiausiai paplitusi standartinių pneumatinių cilindrų galo detalė.

2. Struktūra ir pagrindinės savybės

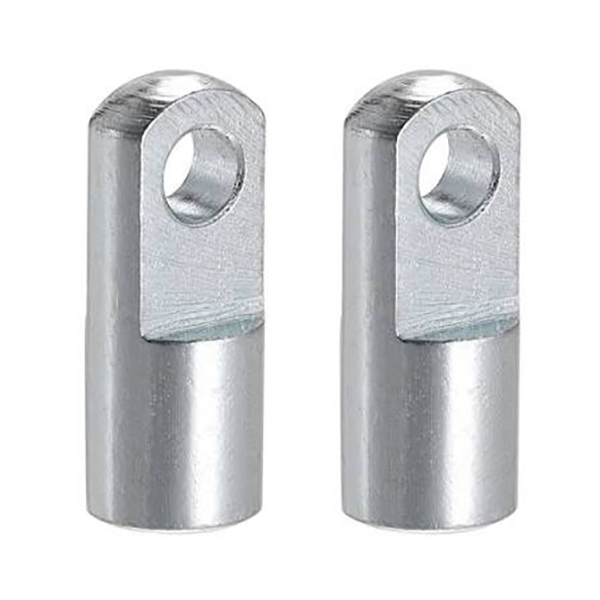

     • Profilis: Cilindrinis korpusas su viena ausies anga (U formos anga); vidinis sriegis uodegoje, skirtas prisukti ant stūmoklio koto.

     • Funkcija: nebrangi šarnyrinė alternatyva Y tipo svirties ir strypo galo guoliams; mažas kampas kompensuoja derinimo klaidas montavimo metu.

     • Medžiaga: Anglinis plienas (juodintas / nikeliuotas), ketus, nerūdijantis plienas. Smeigtuko skylei reikia suderinti kaiščius ir kaiščius.

     • Lyginimo pranašumas: Pigiau nei plūduriuojanti jungtis; didesnis standumas ir didesnė apkrova nei strypo galo guolis.

3. Modelių pavadinimų konvencija

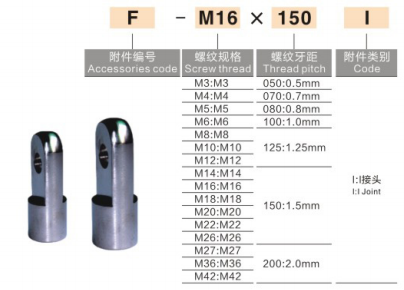

  1) AirTAC standartas: F-M10 × 1,25I: F = priedas, M10 × 1,25 = sriegio specifikacija, I = I tipo gnybtas

  2) SMC standartas (MBB / CA2 / CS1 serija)

     • I-32: I tipo veržlė 32 mm cilindrui

     • CA2-40-I: CA2 serija, 40 mm skylė, I tipo jungtis

  3) Bendrasis buitinis ženklinimas: I-M16 × 1,5: sriegis M16 × 1,5, tinka 50/63 mm cilindrams

4. Specifikacijos ir cilindrų angos atitikimo diagrama

5. Montavimo gairės

  1. Prisukite I tipo veržlės vidinį sriegį ant išorinio stūmoklio strypo sriegio, priveržkite, kad išvengtumėte atsipalaidavimo. Anaerobinis siūlų laikiklis yra neprivalomas.

  2. Sulygiuokite apkrovos šoninę ausies kištuką su viena I jungties ausies anga, įkiškite kaištį, abiejuose galuose įstatykite kaiščius, kad kaištis neiškristų.

  3. Naudojimas: stūmimo ir traukimo apkrova, linijinis kreiptuvas, apvertimo mechanizmas. Nerekomenduojama didelės spartos / aukšto dažnio siūbavimui (pageidautina strypo galo guolis).

6. Įprasto pakeitimo modelio greita nuoroda

     • 32 mm anga: F-M10 × 1.25I / I-32

     • 40 mm anga: F-M12 × 1,25I / I-40

     • 50/63 mm skylė: F-M16 × 1.5I / I-50/63

     • 80/100 mm kiaurymė: F-M20×1.5I / I-80/100

7. Palyginimas: I tipo vs Y tipo vs strypo galo guolis ir plūduriuojanti jungtis
