F tipo plūduriuojanti cilindro strypo galo jungtis

SOLH F tipo plūduriuojanti jungtis pneumatinio cilindro strypo galui, lanksti rutulinės galvutės kompensacinė jungtis. Sugeria ašinį/radialinį poslinkį (ašinis ±1,5 mm, kampas ±2°~±5°), pašalina šoninę jėgą ir apsaugo cilindrų sandariklius. Sriegiai M6 × 1,0-M20 × 1,5, atitinkantys 16-100 mm angas, anoduotas aliuminis arba 304 nerūdijančio plieno. Keičiamas su AirTAC F serija, SMC JAF/JAHF. Idealiai tinka presavimui, surinkimo linijoms ir ilgo eigos transportavimui.

Siųsti užklausą

Prekės aprašymas

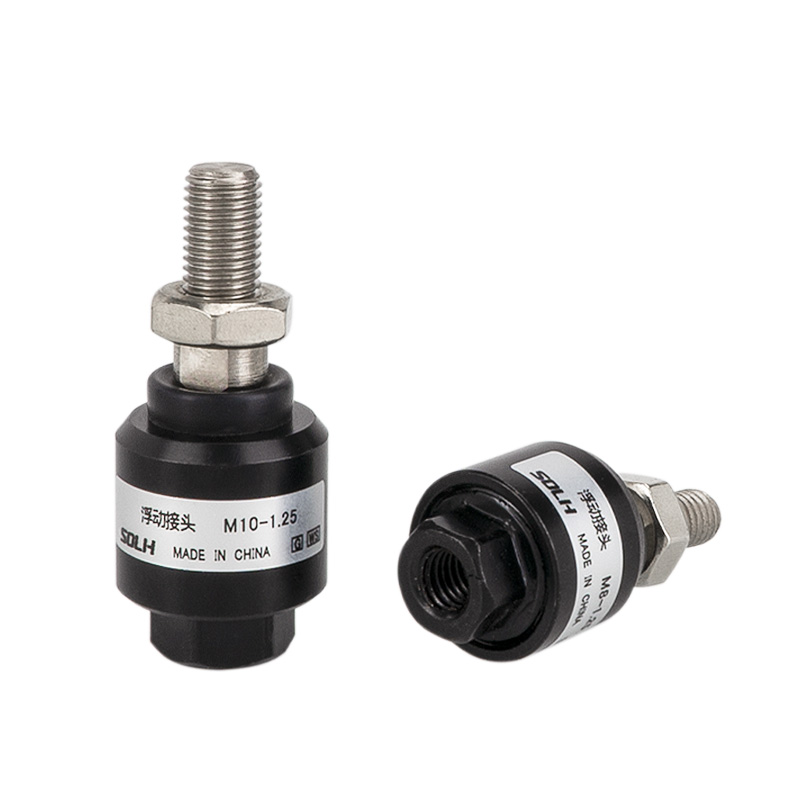

F tipo plūduriuojanti jungtis cilindro strypo galui | Pneumatinio cilindro lanksti jungtis

Gamintojas: SOLH by Richge Technology | Pneumatinio cilindro stūmoklio strypo lanksti kompensacinė jungtis

1. Produkto apžvalga

F tipo plūduriuojanti jungtis yra rutulinės galvutės lankstus jungiamasis priedas, sumontuotas ant cilindrinio stūmoklio koto. Jo pagrindinė funkcija yra absorbuoti įrengimo ekscentriškumą ir kampinį nuokrypį, pašalinti šoninę šoninę jėgą ir apsaugoti cilindrų sandariklius. Tai standartinis komponentas, skirtas automatizuotos įrangos lygiavimo klaidoms išspręsti.

2. Pagrindinė struktūra ir veikimo principas

• Struktūra: Vidinis sriegis (sujungti stūmoklio strypą) + rutulinė galvutė + išorinis sriegis (prijungti apkrovą), įmontuotas elastinis kompensavimo mazgas.

• Kompensavimo pajėgumas: ašinis ±1,5 mm, radialinis ±1,25 mm, kampas ±2°~±5°, priklausomai nuo modelio.

• Medžiaga: Standartinis anoduotas aliuminio lydinys; 304 nerūdijantis plienas, skirtas korozijai atspariems darbams; Galimi NBR / FKM guminiai sandarikliai.

• Funkcija: paverskite standžią kietą jungtį į lanksčią prisitaikančią jungtį, užkirskite kelią šoniniam lenkimo momentui ir sandariklio dilimui ant stūmoklio koto.

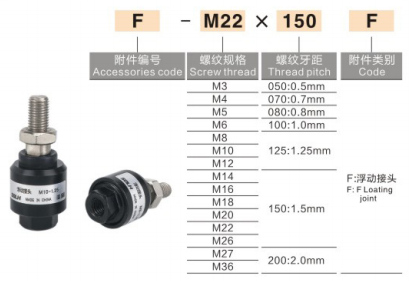

3. Įprastų prekių ženklų modelių pavadinimų konvencija

1) AirTAC

Formatas: F-M sriegis × žingsnis + F
Pavyzdžiai: F-M10 × 1,25F (skirta 32 mm skylei), F-M16 × 1,5F (skirta 50/63 mm skylei)

2) SMC (standartinis JAF / sunkiasvoris JAHF)

Formatas: JAF-angas-sriegio ilgis
Pavyzdžiai: JAF-40-M12 × 1,25 (40 mm skylė), JAHF-80-M20 × 1,5 (80 mm kiaurymė didelė apkrova)

3) Bendrasis buitinis ženklinimas

Formatas: F-M12×1,25 arba FJ-M16×1,5

4. Bendra specifikacija ir cilindrų angos atitikimo diagrama

Modelis (gija)	Atitinkama kiaurymė (mm)	Leidžiamas ekscentriškumas	Svyravimo kampas
F-M6 × 1,0	16/20	±0,8 mm	±2°
F-M8×1,25	25	±1,0 mm	±2°
F-M10×1,25	32	±1,25 mm	±3°
F-M12×1,25	40	±1,25 mm	±3°
F-M16×1,5	50/63	±1,5 mm	±4°
F-M20×1,5	80/100	±1,5 mm	±5°

5. Palyginimas: F tipo slankioji jungtis ir I tipo / Y tipo / strypo galo guolis

Montavimas	Spektaklis	Taikymo patarimai
F tipo plūduriuojanti jungtis	360° lanksti kompensacija, sugeria radialinį ir kampinį poslinkį, apsaugo cilindrą	Prastas išlygiavimas, aukšto dažnio veikimas, ilgas eiga
I tipo Single Clevis	Vienos plokštumos vyriai ±5°, didelis tvirtumas, maža kaina	Mažas greitis, geras išlyginimas, stūmimo ir traukimo apkrova
Y tipo Dvigubas Clevis	Vienos plokštumos vyriai ±5°, didelė apkrova	Didelė apkrova, apkrova su vienu ausies kištuku
Strypo galo guolis	Sferinis universalus ±15°, didelis posūkio kampas, didesnė kaina	Didelis greitis, didelis ekscentriškumas, kelių krypčių sūpynės

Pasirinkimo vadovas: Prastas montavimo lygiavimas → F tipas; mažo greičio didelė apkrova → Y tipo; dvigubas ausies apkrovos laikiklis → I tipo; didelis greitis ir didelis ekscentriškumas → strypo galo guolis.

6. Montavimo gairės

1. Prisukite vidinį sriegį ant stūmoklio koto išorinio sriegio, anaerobinio sriegio fiksatorius rekomenduojamas apsaugai nuo atsipalaidavimo.

2. Prijunkite išorinio sriegio galą tiesiai prie apkrovos (arba flanšo / jungties plokštės), griežto bendraašio išlygiavimo nereikia.

3. Darbinis slėgis: ≤1,0 MPa standartiniams cilindrams; darbinė temperatūra: -10℃ ~ +120℃.

4. Netinka nuolatiniam sukamajam judesiui. Esant smūgio apkrovai, reikalingas išorinis buferis arba kamštis.

7. Tipiniai taikymo scenarijai

• Automatizuotos surinkimo linijos, 3C įranga, robotų griebtuvai

• Presavimas, štampavimas, formų sujungimas, ilgo eiga transportavimo mechanizmas

• Įranga su sudėtinga koaksialumo kontrole, stipria vibracija ir aukšto dažnio cilindro judėjimu

Hot Tags: F tipo plūduriuojantis cilindro strypo galo jungtis, Kinija, gamintojas, tiekėjas, gamykla, žema kaina, kokybė, naujausias pardavimas, pažangus
