Gamintojas: SOLH by Richge Technology | SMC AMC lygiavertis išmetamųjų dujų valiklis, alyvos rūko šalinimas + integruotas triukšmo mažinimas

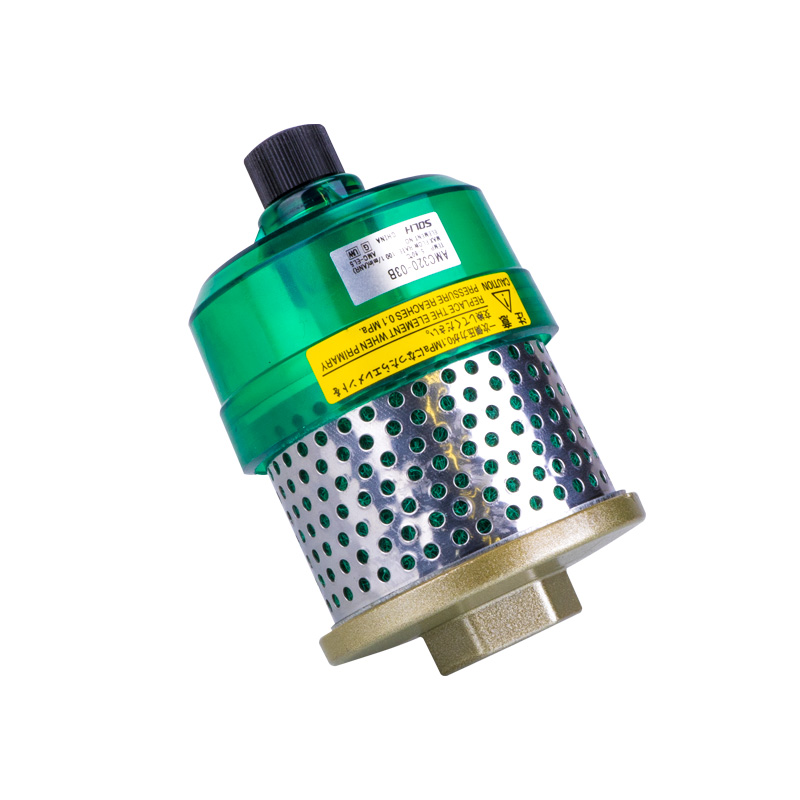

SOLH AMC serijos išmetamųjų dujų valiklis, taip pat žinomas kaip išmetamosios alyvos valiklis arba triukšmo slopinimo valiklis, viename įrenginyje integruoja alyvos rūko atskyrimą ir triukšmo slopinimą. Jis sulaiko alyvos rūką ir smulkias dulkes, patenkančias iš pneumatinių sistemų išmetamame ore, ir drastiškai sumažina išmetamųjų dujų triukšmą. Jis išsprendžia dvi dažniausiai pasitaikančias dirbtuvių problemas: alyvos rūko taškymąsi ir triukšmo taršą. Tai patobulinta alternatyva standartiniams duslintuvams, sumontuotiems prie solenoidinių vožtuvų ir oro cilindrų išmetimo angos.

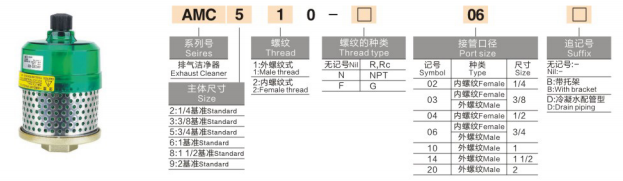

AMC + dydžio kodas + gijos forma + gijos tipas - prievado dydis + priesagos parinktis
|
Padėtis |
Kodas |
Reikšmė ir aprašymas |
|
1 |
AMC |
Serija: Išmetimo valiklis |
|
2 |
2/3/5/6/8/9 |
Kūno atskaitos dydis: 2 = 1/4", 3 = 3/8", 5 = 3/4", 6 = 1 ", 8 = 1 1/2", 9 = 2 " |
|
3 |
1/2 |
Siūlo forma: 1=Viršutinis siūlas; 2=Siūlas |
|
4 |
Tuščia / N / F |
Sriegio tipas: Blank=R/Rc kūginis sriegis; N = NPT; F=G lygiagretus sriegis |
|
5 |
02/03/04/06/10/14/20 |
Ryšio prievado dydis: 02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1", 14=1 1/2", 20=2" |
|
6 (pasirenkama priesaga) |
B/D |
B=Su tvirtinimo kronšteinu; D = Drenažo vamzdyno tipas kondensatui surinkti |
|
Kūno dydžio kodas |
Atskaitos prievadas |
Maksimalus apdorojimo srautas L/min |
Tipiško modelio pavyzdys |
|
2 |
1/4" |
≤300 |
AMC220-02 (vidinis sriegis 1/4") |
|
3 |
3/8" |
≤600 |
AMC310-03 (išorinis sriegis 3/8") |
|
5 |
3/4" |
≤2500 |
AMC510-06 (išorinis sriegis 3/4") |
|
6 |
1" |
≤5000 |
AMC610-10 (išorinis sriegis 1") |
Pastaba: korpuso dydis yra etaloninė specifikacija; tikrasis jungties sriegio dydis apibrėžiamas 5-uoju kodu, kuris gali būti identiškas arba sumažintas naudojant adapterį.
1 pavyzdys: AMC510-06: korpuso nuoroda 34", tikrasis išorinio sriegio prievadas 3/4"
2 pavyzdys: AMC320-02: korpuso nuoroda 38", tikrasis vidinio sriegio prievadas 1/4" (sumažintas prievadas)
Priesagos parinktys:
B Įrengtas montavimo laikiklis, skirtas tvirtinti prie mašinos rėmų, daugiausia didelio dydžio AMC
D Drenažo vamzdžių versija su apatine alyvos/vandens išleidimo anga, skirta centralizuotam alyvos surinkimui, idealiai tinka esant sunkioms alyvos rūko sąlygoms
|
Prekė |
Parametras |
|
Taikomas skystis |
Suslėgtas oras, kuriame yra alyvos rūko ir smulkių dulkių |
|
Maksimalus darbinis slėgis |
1,0 MPa |
|
Aplinkos temperatūra |
-5 ℃ ~ +60 ℃ (neužšąla) |
|
Filtravimo reitingas |
0,3μm; Alyvos rūko pašalinimo efektyvumas: 99% ~ 99,9% |
|
Triukšmo mažinimas |
30 ~ 35 dB(A), pranašesnis už standartinius duslintuvus |
|
Filtro elementas |
Kompozitinis stiklo pluoštas + aktyvuota anglis, keičiama |
|
Būsto medžiaga |
Ugnį sulaikantis inžinerinis plastikas, apsaugantis nuo alyvos purslų |
Darbo principas
Iš pneumatinių komponentų išmetamas oras patenka į AMC. Dideli alyvos lašeliai atskiriami išcentrine kreipiančiąja konstrukcija, išmetami ant vidinės korpuso sienelės ir nuleidžiami į alyvos karterį.
Oro srautas praeina per kompozitinį stiklo pluoštą + aktyvuotos anglies elementą, kad sugautų smulkią alyvos rūką ir daleles, kurių dydis ≥0,3 μm.
Oras praeina per integruotą triukšmo slopinimo konstrukciją prieš išleidžiant, užbaigiant alyvos pašalinimą + triukšmo mažinimą vienu žingsniu.
Integruotas alyvos puodelis surenka atskirtą alyvą, kad būtų galima periodiškai nusausinti, kad būtų išvengta antrinio užteršimo.
|
Palyginimo elementas |
SOLH AMC išmetimo valiklis |
AN serijos standartinis duslintuvas |
|
Pagrindinė funkcija |
Garso slopinimas + alyvos rūko ir dulkių filtravimas, dviguba funkcija |
Tik triukšmo mažinimas, be alyvos atskyrimo |
|
Alyvos rūko tvarkymas |
Didelio efektyvumo surinkimas, apsaugo nuo dirbtuvių alyvos užteršimo |
Nėra filtravimo; alyvos rūkas išleidžiamas tiesiai į dirbtuves |
|
Priežiūra |
Keičiamas elementas + rankinis alyvos nuleidimas, daugkartinis |
Tiesioginis pakeitimas užblokavus, nėra alyvos surinkimo struktūros |
|
Tipiškas taikymas |
Švarios dirbtuvės, alyvos dulksna draudžiama aplinka |
Pagrindinis triukšmo mažinimas be alyvos kontrolės reikalavimo |
|
Išlaidų lygis |
apytiksliai 2–3 kartus AN tokio paties dydžio duslintuvas |
Maža masinio pagrindinio triukšmo valdymo kaina |
Greiti atrankos žingsniai
Patvirtinkite išmetamųjų dujų srautą: pasirinkite AMC vardinį srautą ≥ maksimalų solenoidinio vožtuvo / cilindro išmetamųjų dujų srautą
Suderinkite sriegio angos dydį su pneumatinio komponento išmetimo anga
Taikymo derinimas: Standartinė versija bendroms dirbtuvėms; AMC520 ar didesnis, tinkamas maisto ir elektronikos švarioms patalpoms, kuriose nėra alyvos rūko tolerancijos
Priežiūra ir keitimas
Filtro keitimo ciklas: 3–6 mėnesiai normaliai dirbant; inspect monthly for heavy oil mist conditions
Reguliariai išleiskite susikaupusią alyvą iš apatinio išleidimo čiaupo, kad išvengtumėte alyvos atgalinio srauto ir elementų užsikimšimo
Žymus išmetamųjų dujų priešslėgio padidėjimas arba lėtas cilindro veikimas rodo užsikimšusį elementą; nedelsiant pakeisti
SOLH AMC serijos išmetamųjų dujų valiklis atitinka SMC AMC pavadinimų susitarimą, sąsajos matmenis ir veikimo parametrus. Filtrų elementai yra keičiami. Tai patikimas sprendimas automatizavimo mašinoms ir eksporto įrangos projektams sumažinti išlaidas.
