RPB1011 serijos diafragminis siurblys (PB1000A įmontuoto solenoidinio vožtuvo tipas)

Prekinis ženklas:SOLH pagal Richge Technology

Produkto pozicionavimas

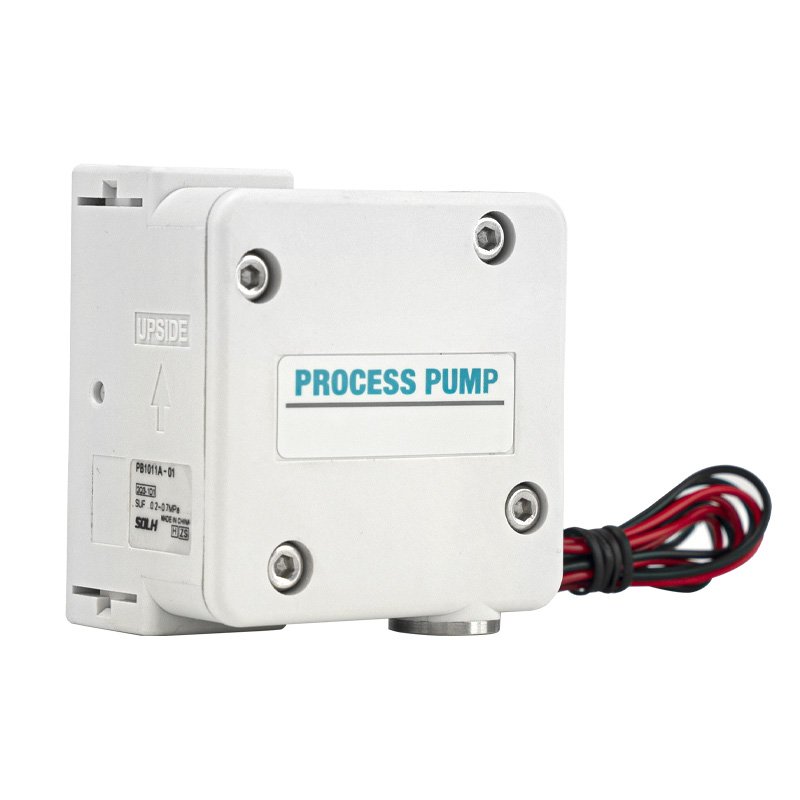

     SOLH PB1011A priklauso PB1000A miniatiūrinių vieno veikimo pneumatinių diafragminių siurblių serijai su įmontuotu solenoidiniu vožtuvu. Jis turi kompaktišką kontūrą, visišką atsparumą korozijai ir nulinį veleno sandariklio nuotėkį. Tai kompaktiškas tikslus dozavimo siurblys, plačiai naudojamas smulkiosios chemijos, puslaidininkių ir biotechnologijų pramonėje.

Modelių klasifikacija ir vairavimo režimas

     --  PB1011A: Integruotas integruotas 3 jungčių solenoidinis vožtuvas (DC24V), tiesioginis elektrinio signalo valdymas, „plug and play“ laidai

     --  PB1013A: išorinis oro piloto tipas, varomas nepriklausomu išoriniu solenoidiniu vožtuvu

     --  Prievado dydžio priesaga: 01 = Rc1/8 standartinis skysčio prievadas

     --  Įprasti komplektiniai modeliai: PB1011A-01; PB1011A-01-B (su tvirtinimo kojelės laikikliu); PB1011A-01-N (NPT sriegio prievadas)

Pagrindinės techninės specifikacijos (PB1011A)

     -- Pavaros blokas: įmontuotas 3/2 solenoidinis vožtuvas, DC24V, energijos suvartojimas 0,35 W

     --  Srauto diapazonas: 8～2000 ml/min (0,12～120 L/val.)

     --  Išleidimo darbinis slėgis: 0～0,6 MPa

     --  Sauso siurbimo keltuvas: maks. 2,5 m

     -- Darbinio skysčio temperatūra: 0～50 ℃ (siurblio kameroje nėra apledėjimo)

     -- Maksimalus leistinas skysčio klampumas: 100 mPa·s

     -- Tiekiamo oro slėgio diapazonas: 0,2～0,7 MPa

     -- Oro sąnaudos: ≤40 l/min (ANR)

     -- Bendras matmenys ir svoris: 60 × 60 × 41 mm, apytiksl. 170 g

     -- Veikimo triukšmas: ≤64 dB(A); triukšmas dar labiau sumažintas naudojant suderintą duslintuvą

     -- Diafragmos tarnavimo laikas: iki 30 milijonų perjungimo ciklų

Sudrėkintos dalies medžiagos konfigūracija

      -- Siurblio korpusas: polipropilenas PP / SUS316 nerūdijantis plienas, pasirinktinai

     -- Diafragma ir atbulinio vožtuvo šerdis: sudėtinis PTFE + PP

     -- Sandarinimo medžiaga: FKM fluoro guma, išskirtinis atsparumas rūgštims, šarmams ir organiniams tirpikliams

     -- Medžiagos pranašumas: sandariklio konstrukcija be veleno pašalina vidutinį nuotėkį; visiškas atsparumas korozijai, skirtas cheminiam tirpalui, grynam vandeniui, medicininiam reagentui ir švelniam rūgščių/šarmų skysčiui.

Veikimo principas (PB1011A elektrinio valdymo tipas)

     -- Įjungtas solenoidas: suslėgtas oras patenka į pavaros kamerą, stumia diafragmą, kad perjungtų į kairę; skystis siurblio kameroje išleidžiamas per viršutinį vienpusį vožtuvą.

     -- Solenoidas Išjungtas: pavaros kamera pašalina orą; veikiant įmontuotai spyruoklės jėgai, diafragma atsistato į dešinę; naujas skystis įsiurbiamas į siurblio ertmę per apatinį įleidimo vožtuvą.

     -- Aukšto dažnio solenoidinis įjungimo/išjungimo ciklas (1～10 Hz) užtikrina nuolatinį skysčio siurbimą ir išleidimą; išėjimo srautą galima tiksliai reguliuoti keičiant perjungimo dažnį.

Montavimo ir vamzdynų reikalavimai

  1. Privaloma montavimo taisyklė

     -- Skysčio išleidimo anga (OUT) turi būti nukreipta į viršų, kad siurblio kameroje neužsikimštų oras ir nenutrūktų srautas.

 2. Prievado apibrėžimas ir gijos specifikacija

     -- Skysčio įvesties / išvesties pagrindiniai prievadai: standartinis Rc1/8", NPT1/8 neprivalomas

     -- Oro tiekimo SUP prievadas: M5×0,8 sriegis

     -- Išmetimo EXH prievadas: M5 × 0,8 sriegis, suderinamas su AN05-M5 miniatiūriniu duslintuvu

  3. Montavimo angos

     -- 2 × M4 varžtų skylės 6 mm gyliu; arba φ4,5 per skylutes; stacionariai įrangai montuoti galimas specialus pėdų laikiklio priedas KT-PB1A-5.

Tipiški pramoninio pritaikymo scenarijai

     - Puslaidininkių ir PV gamyba: cheminių tirpiklių perkėlimas, valymo skysčio cirkuliacijos kilpa

     -- Medicininė ir biocheminė įranga: reagento, buferinio tirpalo ir biologinio skysčio mikro tiekimas

     -- Spausdinimo ir pakavimo mašinos: rašalo, lipnių klijų automatinė padavimo sistema

     -- Aplinkos apsauga ir vandens valymas: cheminių medžiagų dozavimas, nuotekų mėginių ėmimas

     -- Bendroji automatikos pramonė: pjovimo skystis, valymo priemonės ir lengvosios alyvos transportavimas

Modelio pasirinkimo gairės

     -- Srauto suderinimas: pasirinkite PB1011A, jei srautas ≤2000 mL/min; PB1013A oro piloto modelis, skirtas specialių jungčių valdymo scenarijus (maksimalus srautas 1000 ml/min.)

     -- Drėkinamos medžiagos pasirinkimas: PP siurblio korpusas bendram silpnam cheminiam skysčiui; SUS316 + PTFE derinys, skirtas stipriam koroziniam tirpikliui

     -- Valdymo režimas: tiesioginis elektrinis valdymas pasirinkite PB1011A; įrangos išorinio blokavimo jungtis pasirinkite PB1013A oro piloto tipą

     -- Pagalbiniai priedai: sumontuokite duslintuvą ant išmetimo angos, kad sumažintumėte važiavimo triukšmą; atitikmenų pėdos laikiklis ilgalaikiam fiksuotam montavimui

SOLH mainų pranašumas

     SOLH-PB1011 serija visiškai atitinka SMC originalią PB1011 seriją bendrais matmenimis, prievado sriegio išdėstymu ir visais našumo parametrais, tiesioginiu pakeitimu be vamzdyno modifikacijų ir puikiomis sąnaudomis.

Vieno sakinio santrauka

     SOLH PB1011A miniatiūrinis įmontuotas solenoidinis pneumatinis diafragminis siurblys turi be veleno sandariklių sandarias, sandarias PTFE / FKM korozijai atsparias sudrėkintas dalis, palaiko 8–2000 ml/min mikro-vidutinio srauto dozavimą, tiekiamas elektriniu integruotu solenoidiniu ir išoriniu oro tiekimo sistemomis, kompaktiška medicininio spausdinimo siurblio, pusiau tikslaus spausdinimo siurblio versija.
