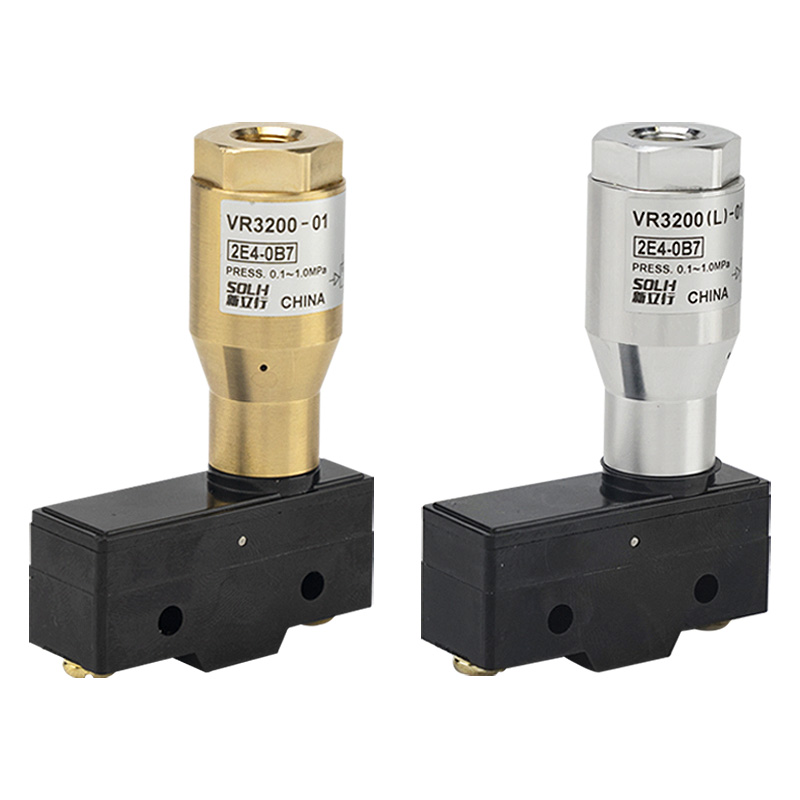

VR3200 / VR3201 serijos pneumatinė-elektrinė relė

Prekinis ženklas:SOLH pagal Richge Technology

Produkto pozicionavimas

     SOLH VR3200/3201 serijos yra klasikinės pneumatinės-elektrinės relės, dar žinomos kaip oro slėgio signalų jungikliai. Jie konvertuoja pneumatinio slėgio signalus į elektros perjungimo sausus kontaktus, plačiai naudojamus slėgio stebėjimui, gedimų signalizacijai, saugos blokavimui ir skaitmeninio signalo įvedimui į PLC automatinėse gamybos linijose, kurie yra standartinė signalo konvertavimo sąsaja tarp pneumatinių vamzdynų ir elektrinių valdymo sistemų.

Modelių klasifikacija ir pagrindiniai skirtumai

     -- VR3200-01: atviro rėmo tipas, svoris 130 g, atviras gnybtų blokas, skirtas sausai, nedulkėtai patalpų spintelei

     -- VR3201-01: IP44 atsparus lašams sandarus korpusas, svoris 260 g, visiškai uždara konstrukcija, tinka drėgnoms, dulkėtoms dirbtuvėms ir gamybos įrangai

     -- VR3202-01: IP44 atsparus lašėjimui su specialiu įžeminimo gnybtu, sertifikuotas CE, idealiai tinka dideliems elektromagnetiniams trukdžiams ir eksporto mašinoms

     -- Prievado kodas: 01 = standartinis Rc1/8 vidinis sriegis; NPT1/8 sriegis neprivalomas

Universalios techninės specifikacijos

  1. Reguliuojamas darbinio slėgio diapazonas: 0,1–1,0 MPa (gamykliškai nustatytas paleidimo slėgis ≈ 0,15 MPa)

  2. Aplinkos temperatūra: -5 ℃ ~ +60 ℃ (be apledėjimo)

  3. Susisiekimo forma: 1AB (1 įprastai atidarytas + 1 įprastai uždarytas + bendras COM)

  4. Mikrojungiklio kontaktų įvertinimai (varžinė / indukcinė apkrova):

     -- AC125V: varžinė 15A, indukcinė 3A

     -- AC250V: varžinė 15A, indukcinė 2,5A

     -- DC30V: varžinė 6A, indukcinė 1,5A

  5. Sąsajos išdėstymas: Oro įleidimo anga Rc1/8; elektriniai sraigtiniai gnybtai (VR3201 su Pg13.5 kabelių riebokšliais sandariems laidams)

  6. Medžiagos sudėtis: žalvarinis vožtuvo korpusas, POM stūmoklis, nerūdijančio plieno grąžinimo spyruoklė, NBR sandarinimo žiedas

Darbo principas

  1. Suslėgtas oras patenka į angą IN ir stumia stūmoklį, kad suspaustų spyruoklę, mechaniškai suaktyvindamas integruotą mikrojungiklį, kai slėgis viršija iš anksto nustatytą slenkstį.

  2. Kontaktų perjungimo logika:

     -- Slėgis ≥ nustatyta vertė: NO uždaryta, NC atidaryta

     -- Slėgis ＜ nustatyta vertė: NO atvira, NC uždaryta

  3. Visiškai mechaninė konstrukcija, nereikia išorinio maitinimo šaltinio. Iš esmės saugus ir stabilus sprogimo ir neelektros pavojingose ​​zonose.

Greitos atrankos gairės

     -- VR3200-01: nebrangus, sausos vidaus spintelės įrengimas

     -- VR3201-01: drėgnos/dulkėtos staklės, surinkimo linijos, pusiau lauko įranga

     -- VR3202-01: CE sertifikatas + įžeminimo apsauga, dideli EMC trukdžiai, eksportuoti visas mašinas

     -- Slėgio reguliavimas: gamyklinis numatytasis paleidimo slėgis 0,15 MPa, tiksliai sureguliuokite viršutiniu reguliavimo varžtu

Tipiški taikymo scenarijai

     -- Cilindro eigos ir suspaudimo slėgio aptikimas: ruošinio suspaudimo patvirtinimas, perkrovos signalas

     - Vakuuminio griebtuvo neigiamo slėgio grįžtamasis ryšys: adsorbcijos ir ruošinio kritimo praradimo aptikimas

     -- Pagrindinio oro šaltinio žemo slėgio įspėjimas: oro kompresoriaus gedimas ir vamzdyno nuotėkio stebėjimas

     -- Pneumatinių rutulinių vožtuvų ir peteliškųjų vožtuvų atsidarymo/uždarymo būsenos grįžtamasis ryšys

     -- Pneumatinis signalo konvertavimas sprogimui atsparioms dirbtuvėms be elektroninių jutiklių

SOLH mainų pranašumas

     SOLH VR3200/3201 serija yra visiškai suderinama su SMC lygiaverčiais modeliais pagal bendrą matmenį, prievado sriegį, kontaktų parametrus ir reguliuojamą slėgio diapazoną. Konkurencingos kainos ir trumpas pristatymo laikas padeda klientams sumažinti masinės gamybos sąnaudas.

Terminalo laidų apibrėžimas

     -- COM: bendras viešasis terminalas

     -- NE: Paprastai atidarytas, veikia, kai oro slėgis pasiekia iš anksto nustatytą vertę

     -- NC: Paprastai uždarytas, veikia, kai oro slėgis yra mažesnis už iš anksto nustatytą slenkstį

Vieno sakinio santrauka

     SOLH VR3200/3201 be maitinimo mechaninė pneumatinė-elektrinė relė paverčia oro slėgio signalus į 1NO+1NC sauso kontakto signalus su reguliuojamu 0,1 ~ 1,0 MPa paleidimo slėgiu, prieinama atvirame rėme, IP44 atspari lašėjimui ir CE įžeminta versija, skirta PLC blokavimui, vakuumo stebėjimui ir oro šaltinio aliarmo automatikai.
