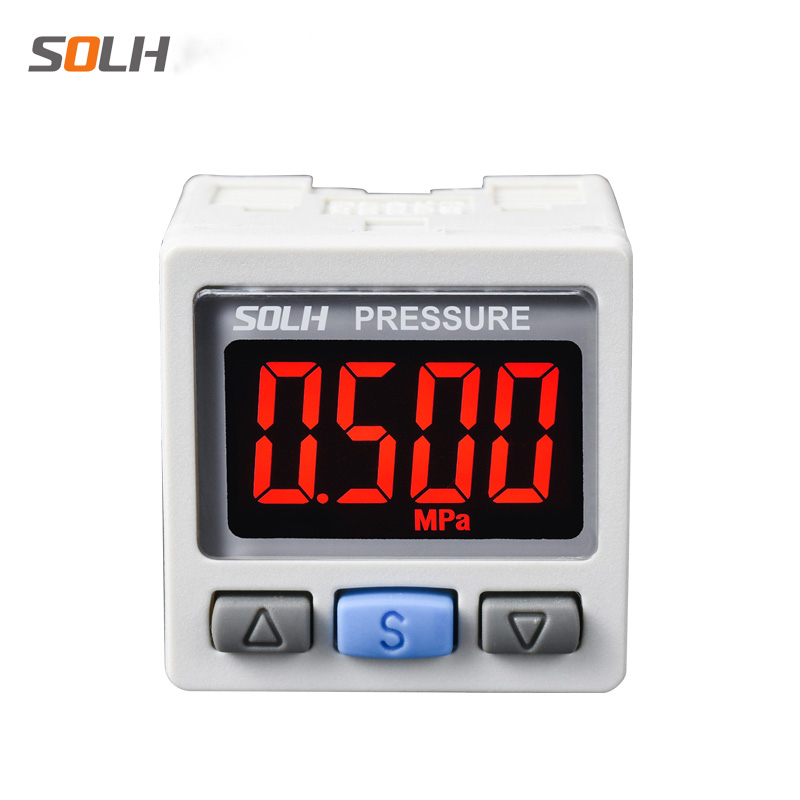

ZSE30A(F) / ISE30A serijos didelio tikslumo dviejų spalvų skaitmeninis slėgio jungiklis

Prekinis ženklas:SOLH pagal Richge Technology

Produkto pozicionavimas

     SOLH ZSE30A(F) / ISE30A serijos didelio tikslumo skaitmeniniai slėgio jungikliai naudojami visų pneumatinių grandinių slėgio stebėjimui realiuoju laiku, slenkstinės signalizacijos ir uždarojo ciklo signalų valdymui. Suderinamas su vakuumu, mišriu slėgiu ir standartinėmis teigiamo slėgio darbo sąlygomis. Pagrindiniai pranašumai yra ±0,2 % FS itin didelio tikslumo, dviejų spalvų raudonos/žalios LCD ekranas ir vieno spustelėjimo paketinio parametro kopijavimo funkcija, veikianti kaip automatinių pneumatinių sistemų „vizualinė stebėjimo akis“.

Serijų klasifikacija pagal slėgio matavimo diapazoną

Pagrindinės techninės specifikacijos (aukšto tikslumo klasė)

  1. Ekrano blokas: 4 skaitmenų LCD ekranas, dviejų spalvų automatinis jungiklis (žalia / raudona); OUT1 atitinka žalią, OUT2 – raudoną

  2. Matavimo tikslumas: ±0,2%FS @25 ℃, skiriamoji geba iki 1/1000 visos skalės

  3. Signalo išvesties parinktys

     -- Jungiklio signalas: 2 kanalų NPN / PNP atvirojo kolektoriaus tranzistoriaus išėjimas (OUT1 ir OUT2)

     -- Analoginis signalas (pasirinktinai): 1 ~ 5 V įtampos išėjimas arba 4 ~ 20 mA srovės išėjimas

  4. Maitinimas: 12~24 VDC ±10% platus įtampos diapazonas

  5. Atsparumas viršslėgiui

  6. ZSE30A / ZSE30AF: 500 kPa

  7. ISE30A teigiamo slėgio modelis: 1,5 MPa

  8. Apsaugos klasė: IP40 atsparus dulkėms

  9. Darbinė aplinkos temperatūra: 0 ~ 50 ℃

  10. Išskirtinė funkcija: Parametrų kopijavimas vienu spustelėjimu, nukopijuoti nustatymus iš 1 pagrindinio įrenginio į daugiausiai 10 pavaldinių, efektyviai išvengiama parametrų nustatymo klaidų paketinio įrangos derinimo metu

Išsami modelio pavadinimo taisyklė

  Modelio pavyzdys: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: serijos slėgio tipo identifikatorius

     -- 01: prievado sriegio specifikacija = M5 vidinis sriegis (R1/8)

     -- N / P: jungiklio išvesties tranzistoriaus tipas

        N = NPN atviras kolektorius; P = PNP atviras kolektorius

     -- M / C / D: išvesties derinio apibrėžimas

        M = tik 2 nepriklausomi jungiklio išvesties kanalai

        C = 1 jungiklio kanalas + 1 ~ 5 V analoginės įtampos išėjimas

        D = 1 jungiklio kanalas + 4 ~ 20 mA analoginės srovės išėjimas

Dviejų spalvų LCD ekrano logika

     -- Žalias foninis apšvietimas: faktinis slėgis vartotojo nustatytame normaliame darbiniame diapazone

     -- Raudonas foninis apšvietimas: slėgis viršija viršutinę / apatinę aliarmo slenkstį (perspėjimas apie per didelį slėgį / per žemą slėgį)

     -- 4 reguliuojami rodymo režimai: palaiko standartinę logiką (įprasta žalia, neįprasta raudona) arba atvirkštinio spalvų perjungimo logiką, jei reikia

Tipiški pramoninio pritaikymo scenarijai

  1. Pneumatinis cilindras ir ruošinio tvirtinimo grandinė

     Nustatykite suspaudimo slėgio slenkstį 0,5 ~ 0,7 MPa; suaktyvinkite raudoną aliarmo signalą, kai slėgis nukrenta žemiau apatinės ribos, kad apdirbimo metu ruošinys neatsipalaiduotų.

  2. Vakuuminio siurbimo valdymo stotis (ZSE30A vakuuminis modelis)

     Nustatyti patikimą adsorbcijos slenkstį ≤ -80kPa; iš karto išduoda pavojaus signalą, jei vakuumo laipsnis pablogėja, kad ruošinys nenukristų perkėlimo metu.

Našumo palyginimas su įprastais mechaniniais slėgio jungikliais

Žingsnis po žingsnio pasirinkimo vadovas

     -- Tik vakuumas arba mišrus vakuumas + mikro teigiamas slėgis → Pasirinkite ZSE30AF universalaus mišinio slėgio modelį

     -- Standartinė bendroji pneumatinė grandinė (0,4 ~ 0,7 MPa oro tiekimas) → Populiariausias modelis ISE30A-01-N-M

     -- Reikalauti nuolatinio slėgio duomenų rinkimo realiuoju laiku naudojant PLC → Pasirinkite C (1–5 V įtampa) arba D (4–20 mA srovė) analoginio išvesties variantą

Vieno sakinio santrauka

     SOLH ZSE30A vakuumas, ZSE30AF mišinys ir ISE30A teigiamo slėgio skaitmeniniai jungikliai turi ±0,2 % FS didelio tikslumo dviejų spalvų LCD, 2 kanalų NPN/PNP jungiklį + pasirenkamą 1 ~ 5 V / 4 ~ 20 mA analoginę išvestį su vieno spustelėjimo partijos parametrų kopija, plačiai naudojama suspaudimo pneumatinėje siurbimo slėgyje ir aliarmo įrangoje.
