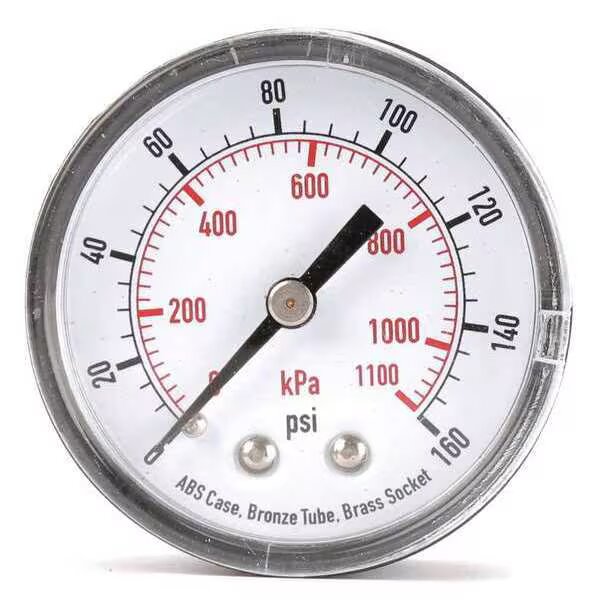

G serijos bendrasis pneumatinis slėgio matuoklis

Gamintojas: SOLH by Richge Technology

Produkto pozicionavimas

     SOLH G serija yra standartinis slėgio matuoklis, skirtas pneumatinėms suslėgto oro slėgio matavimo sistemoms, suskirstytas į standartinį pagrindinį tipą ir ribinio indikatoriaus tipą su spalvotu įspėjamuoju žiedu. Ciferblato išorinis skersmuo yra φ15 ~ φ63, slėgio intervalas apima 0,2–1,5 MPa standartiniu tikslumu ±3 % F.S. Galimos dvi tvirtinimo konstrukcijos: galinio sriegio G modelis, skirtas montuoti skydelyje, ir GA modelis su šoniniu sriegiu, skirtas tiesioginiam vamzdyno montavimui.

Serijos dydžio ir matmenų specifikacija (išorinis skersmuo × jungties sriegis)

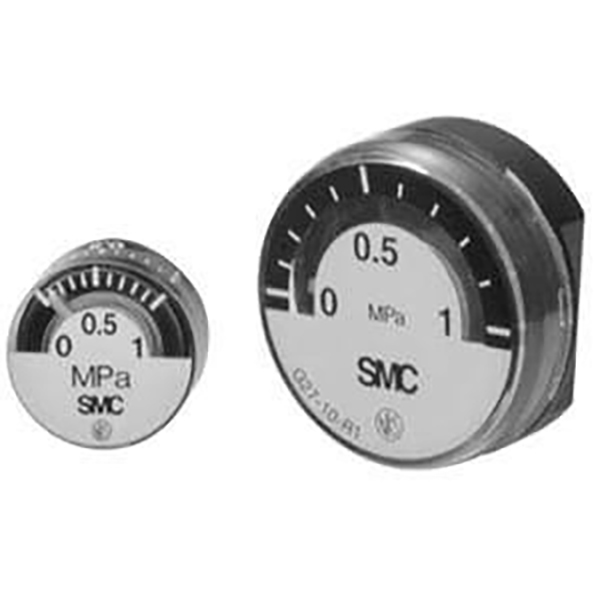

     -- G15: φ15, M5 vidinis sriegis / R1/8; itin miniatiūrinis, suderintas su mikro pneumatiniais vožtuvais

     -- G27: φ26, R1/16 / R1/8; kompaktiškas plonas korpusas siaurai montavimo vietai

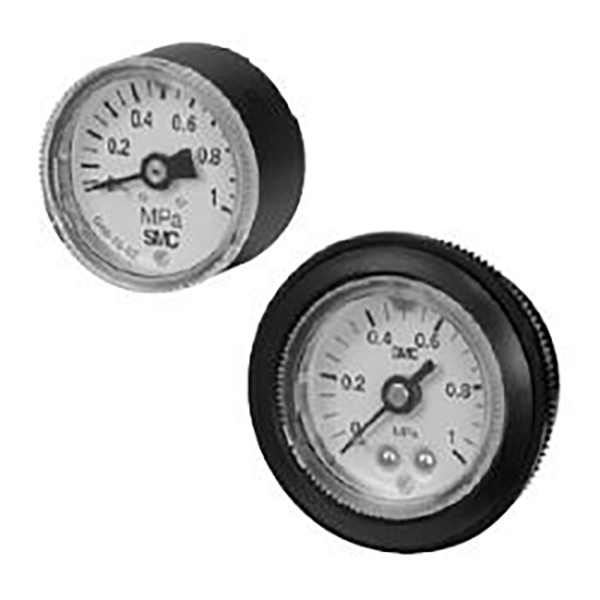

     -- G36 / GA36: φ37.5, R1/8; pagrindinis standartinis bendrosios paskirties modelis

     -- G46 / GA46: φ42.5, R1/8 / R1/4; plačiausiai naudojamas, pasirenkamas ribos indikatoriaus žiedas

     -- G53-L: φ51, R1/8 / R1/4; vidutinio dydžio ciferblatas su raudonai žaliu įspėjamuoju žiedu

     -- G63-L: φ63.4, R1/8 / R1/4; Itin didelis ciferblatas, aiškus skaitymas iš toli

Modelio pavadinimo taisyklė ir pavyzdžiai

 1. Pavadinimo formatas

     -- G / GA + dydžio kodas + pasirenkamas priesaga L + slėgio diapazono kodas + sriegio kodas

     -- Priesaga L = Įrengtas raudonai žalios ribos indikatoriaus žiedas

  2. Modelių pavyzdžiai

     -- G46-10-02:

         G46 = φ42.5 galinio sriegio modelis | 10 = 1,0 MPa diapazonas | 02 = R1/4 sriegis

     -- GA36-10-01:

        GA36 = φ37,5 šoninio sriegio modelis | 10 = 1,0 MPa diapazonas | 01 = R1/8 sriegis

     -- G36-L-10-01

        Su raudonai žaliu įspėjamuoju žiedu L, φ37,5 galinis sriegis, 1,0 MPa, R1/8

  3. Kodo apibrėžimas

     -- Slėgio diapazono kodas:

         2 = 0 ~ 0,2 MPa

         4 = 0 ~ 0,4 MPa

        10 = 0 ~ 1,0 MPa

        15 = 0 ~ 1,5 MPa

    -- Gijos kodas

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5 × 0,8 metrinis vidinis sriegis3.

Universalūs pagrindiniai techniniai parametrai

  1. Matuojamoji terpė: suslėgtas oras; Be alyvos ir be vario sudrėkintų dalių versijos yra neprivalomos švariam procesui

  2. Standartiniai slėgio diapazonai: 0–0,2 / 0–0,4 / 0–1,0 / 0–1,5 MPa

  3. Tikslumo laipsnis: standartinis ±3 % F.S.; mini G15 ir G27 ±5 % F.S.

  4. Medžiagos konfigūracija:

     -- Korpusas: cinko lydinys / nikeliu padengtas slėginiu būdu liejamas aliuminis

     -- Lango dangtis: smūgiams atsparus polikarbonatas

     -- Sujungimo armatūra: žalvaris; Galima alternatyva be vario

  5. Darbinė temperatūra: -5 ~ +60 ℃ (vidutinė be apledėjimo)

  6. Montavimo klasifikacija

     -- G tipas: galinis sriegis, skirtas montuoti įmontuotą skydelį

     -- GA tipas: šoninis sriegis, tiesioginis vamzdyno montavimas

L modelis su ribinio indikatoriaus žiedu

     -- Raudonas žiedas: viršutinė riba / aukšto slėgio aliarmo slenkstis

     -- Žalias žiedas: normalus saugaus darbinio slėgio intervalas

     -- Balta rodyklė: dinaminio oro slėgio vertė realiuoju laiku

     -- Pagrindinis privalumas: intuityvus vaizdinis būsenos sprendimas be kruopštaus skalės nuskaitymo, idealiai tinka surinkimo linijoms ir centralizuotoms kelių taškų stebėjimo spintelėms

Žingsnis po žingsnio pasirinkimo vadovas

  1. Miniatiūrinė ir siaura ribota erdvė: pasirinkite G15 / G27 (φ15 / φ26)

  2. Įprastos standartinės pneumatinės grandinės: G36 / G46 (φ37.5 / φ42.5)

  3. Reikalingas vizualinis slėgio įspėjimas: G36-L / G46-L su spalvų ribojimo žiedu

  4. Tolimojo nuotolinio nuskaitymo poreikis: didelis ratukas G53-L / G63-L (φ51 / φ63)

  5. Diegimo režimo skirtumas

     -- Tiesioginis vamzdyno montavimas → GA šoninių sriegių serija

     -- Įrangos valdymo pulto įmontuotas tvirtinimas → G serija galinio sriegio

Populiarus standartinio modelio greita nuoroda

     -- G27-10-R1: φ26 ratukas, 1,0 MPa diapazonas, R1/16 sriegis

     -- G36-10-01: φ37,5 galinis sriegis, 1,0 MPa, R1/8

     -- G46-10-02: φ42,5 galinis sriegis, 1,0 MPa, R1/4

     -- G46-L-10-02: φ42.5 galinis sriegis, raudonai žalias ribinis žiedas, 1,0 MPa, R1/4

Vieno sakinio santrauka

     SOLH G serijos pneumatinis manometras apima φ15–φ63 visų dydžių ciferblatą su dviem tvirtinimo būdais galiniu / šoniniu sriegiu, pasirenkamu L tipo spalvų ribojimo įspėjimo žiedu, 0,2–1,5 MPa pilnu slėgio diapazonu ir švariomis versijomis be vario, standartinis oro slėgio stebėjimo priedas visoms pramoninės automatikos pneumatinėms grandinėms.
