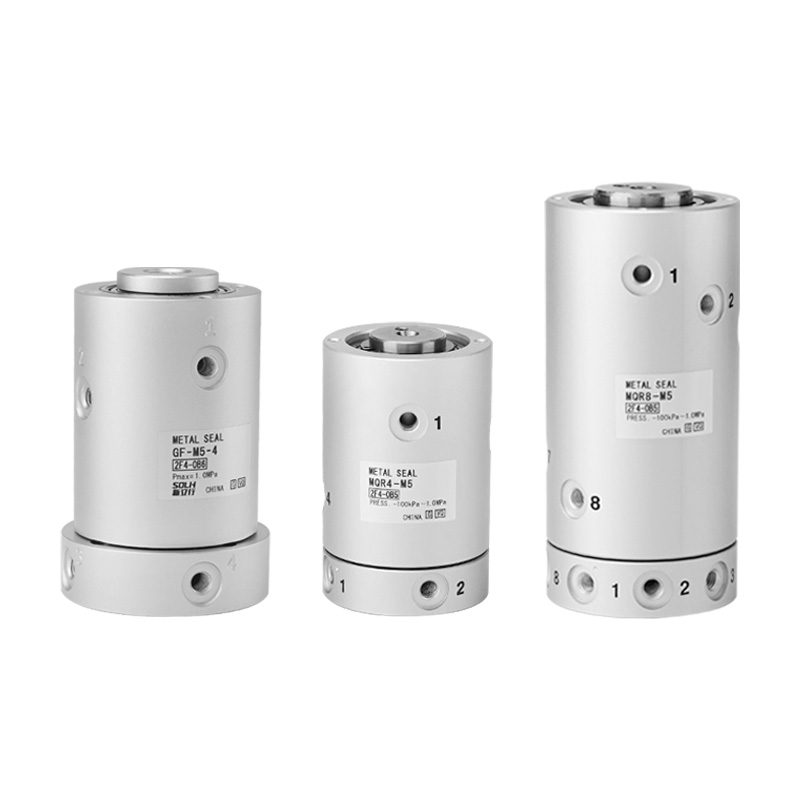

MQR serijos mažo sukimo momento tarpo tarpiklio sukamoji jungtis (SOLH)

Gamintojas: SOLH by Richge Technology

Produkto pozicionavimas

     MQR serija yra kelių kanalų sukamoji jungtis, naudojanti metalinį bekontaktinį tarpų sandarinimą ir ypač mažą sukimo momentą. Specialiai sukurta nuolat besisukančioms dalims, įskaitant robotų jungtis, sukamuosius stalus ir sukamuosius velenus, kad būtų tiekiamas suslėgtas oras ir vakuumas. Jis visiškai išvengia vamzdyno sukimosi, pasižymi itin sklandžiu sukimu ir itin ilgu automatizuotų rotacinių pneumatinių sistemų tarnavimo laiku.

Pagrindiniai produkto pranašumai

     -- Itin mažas sukimosi momentas: tik 0,003–0,50 N·m, suteikia nedidelę papildomą apkrovą vairavimo servo / varikliui

     -- Metalo tarpo bekontaktis sandarinimas: nėra guminių sandarinimo žiedų, nėra klijavimo ar užsikimšimo; sklandus paleidimas net ir po ilgalaikio statinio saugojimo

     -- Nepriklausomos kelių kanalų oro grandinės: pasirenkami 1/2/4/8/12/16 kanalų su nuliniu kryžminiu nuotėkiu tarp kiekvienos grandinės

     -- Itin pailgintas tarnavimo laikas: iki 1 milijardo sukimosi ciklų, visiškai nereikalaujantis priežiūros

     - Dviejų krypčių sukimasis ir didelės spartos talpa: maksimalus sukimosi greitis iki 3000 aps./min, tinka greitaeigiai sukamajai indeksavimo įrangai

     - Suderinamas su dvigubu vakuumu ir teigiamu slėgiu: darbinio slėgio diapazonas -100 kPa ~ 1,0 MPa, tinka tiek vakuuminiam siurbimui, tiek standartinėms oro tiekimo kilpoms

Universalios standartinės techninės specifikacijos

     -- Taikomas skystis: suslėgtas oras, inertinės dujos

     -- Darbinio slėgio diapazonas: -100 kPa ~ 1,0 MPa

     -- Aplinkos ir vidutinė temperatūra: -10 ~ 80 ℃

     -- Sandarinimo tipas: Nekontaktinė metalinio tarpo sandariklio konstrukcija

     -- Atraminė konstrukcija: dviguba guolio kreipiamoji atrama

     -- Prievado sriegis: M5 × 0,8 (vidinis / išorinis sriegis neprivalomas)

     -- Tepimo reikalavimas: Be tepalo, nereikia reguliariai pildyti alyvos

Modelio parametrų greitos nuorodos lentelė

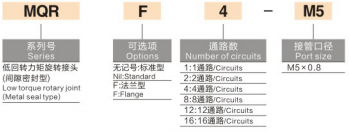

Modelių pavadinimo taisyklių pavyzdžiai

     -- MQR4-M5: 4 nepriklausomi praėjimai, standartinis M5 sriegio prievadas

     -- MQR8-M5: 8 nepriklausomi praėjimai, standartinis M5 sriegio prievadas

     -- MQR16-M5: 16 nepriklausomų praėjimų, standartinis M5 sriegio prievadas

Tipiški taikymo scenarijai

     -- Pneumatinis oro tiekimas pramoninėms roboto rankų jungtims ir sukamiesiems velenams

     -- Sukamieji indeksavimo stalai, sukamieji cilindrai ir sukamųjų stalų automatikos įranga

     -- Nuolat besisukančios oro tiekimo kilpos automatizuotose apdorojimo stotyse

     -- Sukamieji vakuuminiai adsorbcijos mechanizmai, skirti siurbimo taureliams ir fiksavimo įtaisams

     -- Rotacinės pneumatinės grandinės, skirtos pakavimo, spausdinimo ir elektronikos gamybos mašinoms

Pagrindinės diegimo gairės

     -- Pritvirtinkite stacionarų korpusą, per jungiamąją plokštę važiuokite sukamąja puse

     -- Norint pašalinti radialinę poslinkio apkrovą, rekomenduojama naudoti lanksčią movos agregatą

     -- Sukamoji jungtis negali atlaikyti didelės radialinės arba ašinės jėgos; jis naudojamas tik vidutiniam perdavimui

     - Spiralinis prievadų išdėstymas supaprastina vamzdžių išdėstymą ir neleidžia vamzdynui vyniotis sukimosi metu

Vieno sakinio santrauka

     SOLH MQR kelių kanalų metalinio tarpo tarpiklio sukamoji jungtis pasižymi ypač mažu sukimo momentu, 1 milijardo ciklo eksploatavimo trukme, nereikalaujančia priežiūros, dvigubo vakuuminio teigiamo slėgio suderinamumo ir pasirenkamų 1–16 nepriklausomų oro kanalų, idealiu vamzdyno oro tiekimo komponentu, apsaugančiu nuo sukimosi robotų jungtims ir visai didelio greičio automatinei įrangai.
