JA / JB / JC / JS serijos plūduriuojanti jungtis

SOLH JA / JB / JC / JS serijos plūduriuojanti jungtis | SMC lygiavertė pneumatinė strypo galo jungtis

Gamintojas: SOLH by Richge Technology | SMC standartinė plūduriuojanti jungtis, tiesioginis keitimas

1. Produkto apžvalga

  Plaukiojanti jungtis veikia kaip lanksti jungtis tarp cilindro stūmoklio strypo ir apkrovos. Jo pagrindinė funkcija yra absorbuoti montavimo poslinkius ir lygiagretumo klaidas. Jis apsaugo stūmoklio kotą nuo šoninės traukos, sumažindamas lenkimą, nenormalų susidėvėjimą ir užstrigimo riziką. Tai standartinis būtinas automatikos mašinų priedas.

2. Keturių serijų klasifikacija ir skirtumai

3. Bendrosios techninės specifikacijos

   Posūkio kampas: ±5° JA/JB/JS; pasirinkti JC modeliai iki ±10°

   Leidžiamas poslinkis: 0,5–1 mm (JA); 0,5 mm (JB / JC / JS)

     • Darbinė temperatūra: -5~+70 ℃ (standartinė); -10 ~ + 120 ℃ (nerūdijantis plienas JS)

     • Sriegio dydžiai: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, pritaikyti prie cilindro angos

     • Darbinis slėgis: ≤1 MPa pneumatiniam; ≤3,5 MPa didelės apkrovos hidraulinėms versijoms

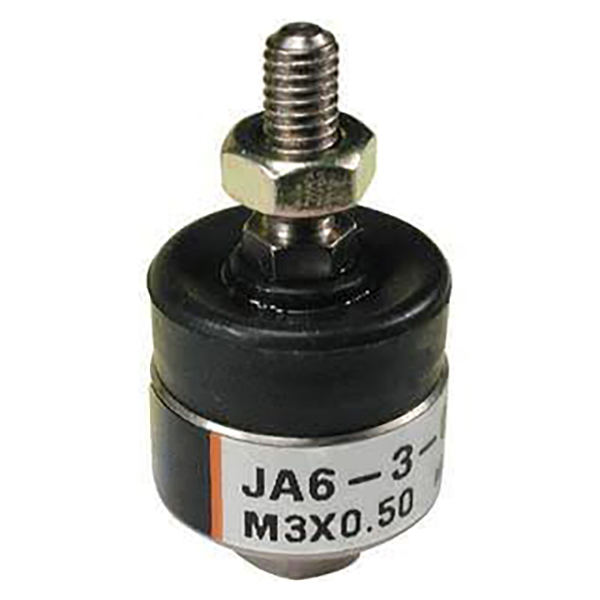

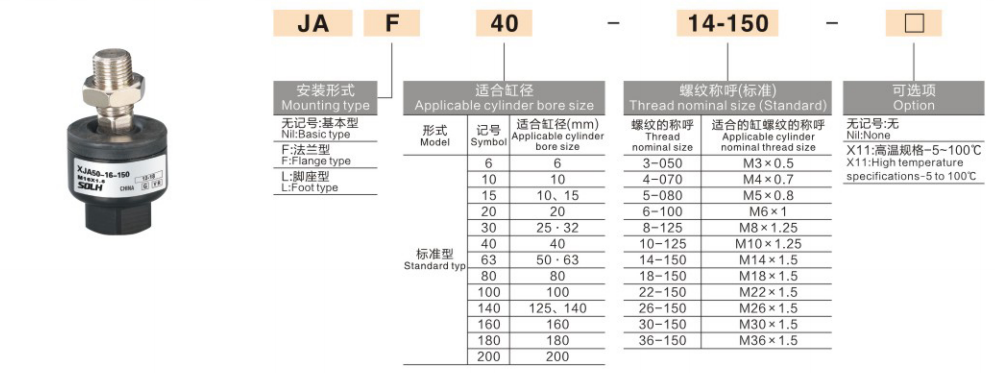

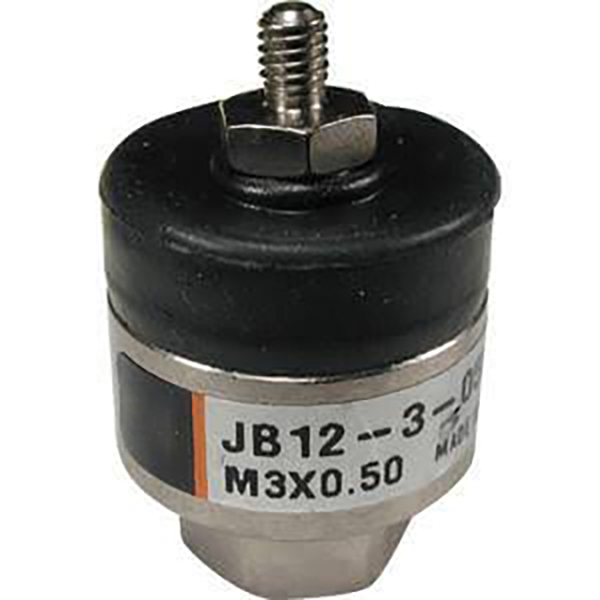

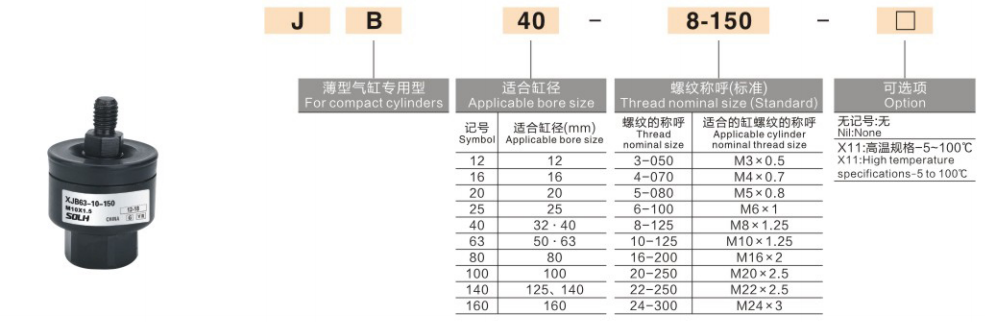

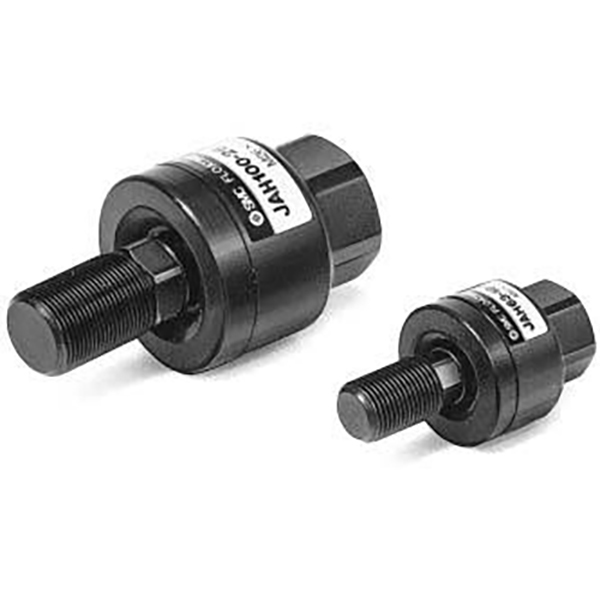

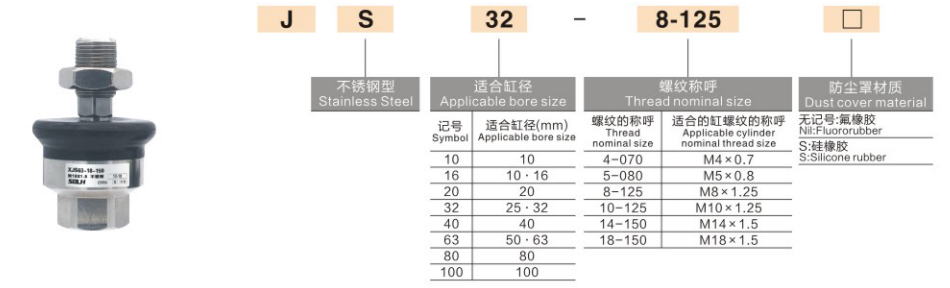

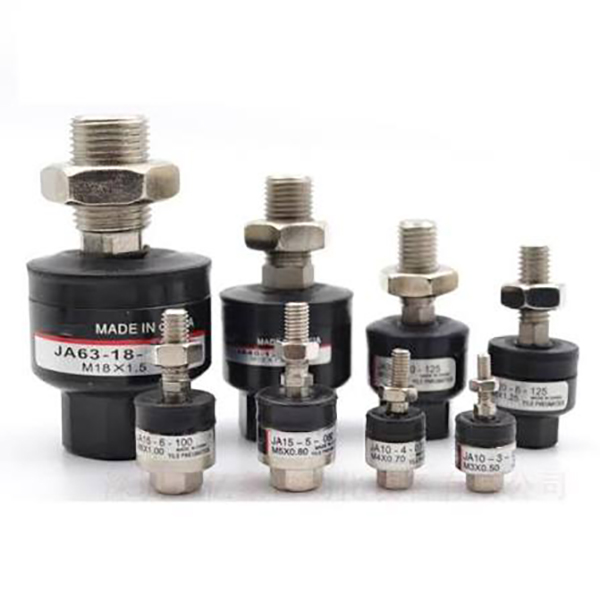

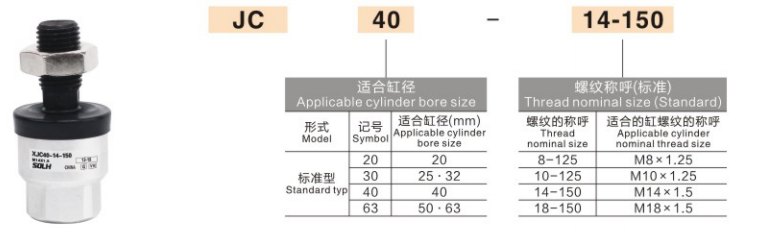

4. Modelio kodo paaiškinimas ir pavyzdžiai

  Paimkite JA20-8-100 / JB16-6-080 kaip nuorodą:
  Priešdėlis JAJB/JC/JS = serijos tipas
  1 numeris (20/16): suderinta cilindro anga Φ20 / Φ16
  2-as numeris (86): stūmoklio koto sriegis M8×1,25 / M6×1,0
  Priesaga (100080): montavimo matmenys / strypo kodas, atitinka standartinį bendrą ilgį

5. 3 žingsnių pasirinkimo vadovas

  1. Pasirinkite seriją pagal cilindro tipą
     Standartinis cilindras (SC SI / CP96) → JA, bendras prioritetas
     Plonas cilindras (CQ2 CDQ2) → JB, kompaktiška erdvė
     Mikro cilindras  itin sandarus išdėstymas → JC itin trumpas
     Maistas medicininė / drėgna / ėsdinanti aplinka → JS nerūdijantis plienas

  2. Suderinkite siūlą ir angos dydį
     Patvirtinkite stūmoklio koto sriegį (M5 M8 / M10 ir kt.) ir cilindro angą. Pastaba: skirtingų gamintojų ta pati kiaurymė gali turėti skirtingas sriegio specifikacijas, visada patikrinkite pagal tikrąjį cilindro brėžinį.

  3. Derinkite apkrovą ir darbo sąlygas
     Standartinis pneumatinis: standartinė serija OK
     Didelė apkrova hidraulinė sistema: pasirinkite specialią sunkiasvorę plūduriuojančią jungtį (ne įprastą JA)
     Aukšto dažnio abipusis judėjimas: pirmenybę teikite apsaugai nuo dulkių, kad būtų ilgesnis tarnavimo laikas

6. Diegimo ir naudojimo pastabos

     • Nuimkite dangtelį nuo dulkių prieš sriegdami ant stūmoklio koto, sumontavę vėl uždėkite, kad nesuspaustumėte dangtelio.

     • Ant siūlų užtepkite nedidelį kiekį anaerobinių siūlų laikiklio. PTFE juosta draudžiama; šiukšlės gali užstrigti rutulinį jungtį.

     • Laikykitės nurodyto priveržimo momento. Per didelis priveržimas užfiksuoja rutulinę jungtį ir išjungia plūduriavimo funkciją.

     • Sumontavę pasukite rankiniu būdu, kad patvirtintumėte laisvą judėjimą be klijavimo.

7. SOLH pakeitimo pareiškimas

     SOLH JA/JB/JC/JS plūduriuojančios jungtys visiškai atitinka SMC modelio kodavimą, matmenų ir veikimo specifikacijas. Tiesioginis importuotų dalių pakeitimas, konkurencinga kaina ir trumpesnis pristatymo laikas, idealiai tinka masinės įrangos sąnaudoms sumažinti.
