KQ2D serijos šakų įspaudžiamos jungiamosios detalės

SOLH KQ2D serijos Y tipo šakų įspaudžiamos jungiamosios detalės | SMC KQ2D lygiaverčiai pneumatiniai 1–2 skirstytuvai

Gamintojas: SOLH by Richge Technology | KQ2D Y tipo vieno prisilietimo pneumatinės jungiamosios detalės

1. Produkto apžvalga

     KQ2D serija yra Y tipo atšaka įspaudžiama jungiamoji detalė, priklausanti SOLH pilnai KQ2 pneumatinių vieno prisilietimo jungiamųjų detalių šeimai. Pritaikius be įrankių jungiamą konstrukciją, jis efektyviai padalija vieną oro šaltinį į dvi lygiagrečias oro grandines automatinėms pneumatinėms sistemoms.

     Struktūrinė klasifikacija: Y formos dvišakė 1 į 2 išėjimų konstrukcija, galimos trijų tipų: vienodo skersmens vamzdžio Y trišakis, imperinio kūginio R sriegio Y trišakio ir metrinio smulkaus M sriegio Y trišakio.

     Medžiaga ir suderinamumas: Didelio stiprumo PBT korpusas, nerūdijančio plieno laikantys nagai, NBR nitrilo gumos sandarinimo žiedai. Suderinamas su PU poliuretano vamzdžiais ir PA nailoniniais vamzdeliais, dvigubos paskirties suslėgto oro teigiamo slėgio ir vakuuminio neigiamo slėgio vamzdynams.

2. Visas modelių klasifikacijos ir specifikacijų sąrašas

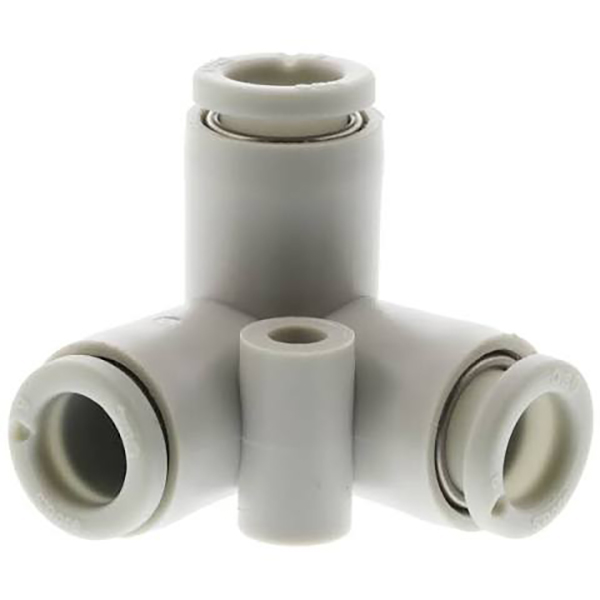

2.1 vienodo skersmens Y trišakis (KQ2Dxx-00, besriegis 3 krypčių tokio pat dydžio)

Visi trys prievadai yra vienodo vamzdžio skersmens, besriegio dizaino, kad būtų subalansuotas oro paskirstymas 1:2 tos pačios specifikacijos vamzdynų sistemose.

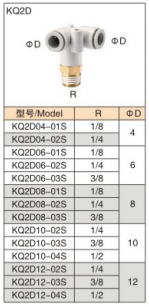

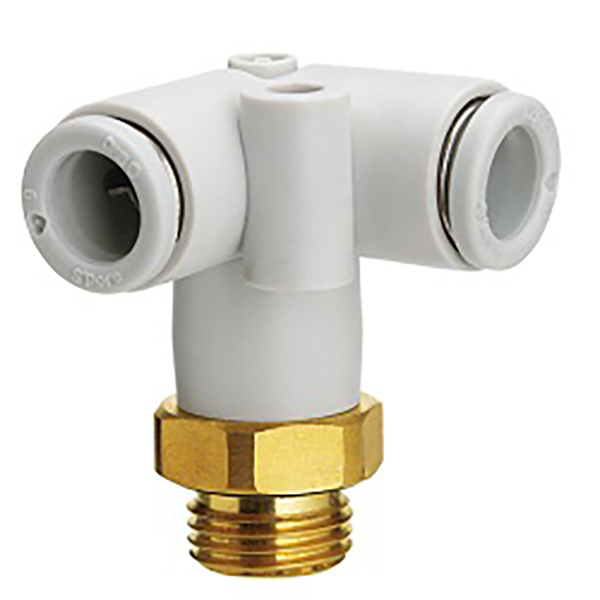

2.2 Imperial kūgio vyriško sriegio R Y tee (apačios sriegio įvadas, dviejų vamzdžių išėjimai)

Apatinis imperialinis R kūginis išorinis sriegis oro šaltinio įėjimui, dvi viršutinės lygiagrečios įstūmimo angos vamzdžių sujungimui, tinka srieginiam montavimui ir fiksuotam oro šaltinio šakojimui.

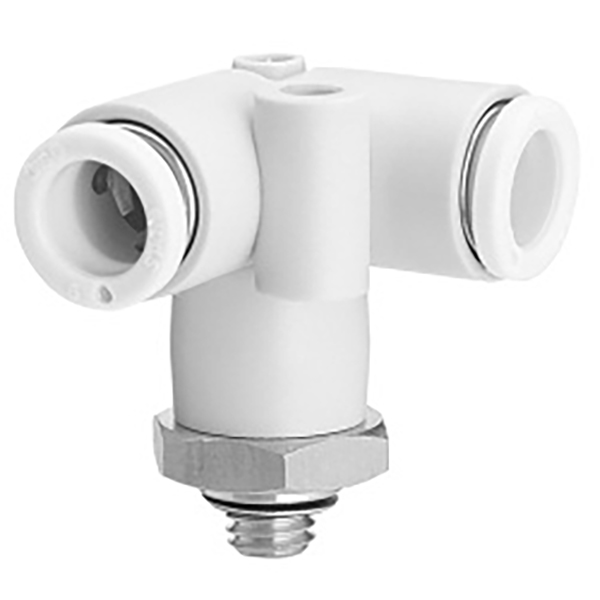

2.3 Metrinis smulkus vyriškas sriegis M Y trišakis (apačios M sriegio įvadas, dviejų vamzdžių išėjimai)

Apatinis tikslumo metrinis smulkus išorinis sriegis, kompaktiška konstrukcija miniatiūriniams pneumatiniams moduliams ir mažos erdvės automatikos įrangos vamzdynams.

3. Techninės specifikacijos

4. Taikymo scenarijai

     • Oro šaltinio paskirstymas nuo 1 iki 2 automatinėms gamybos linijoms ir armatūros pneumatinėms grandinėms

     • Dviejų siurbtukų sinchroninis oro tiekimas robotizuotoms galinio efektoriaus vakuumo sistemoms

     • Lygiagretus dujotiekio padalijimas dviejų cilindrų sinchroniniam darbui

     • Kompaktiškas ir tvarkingas vamzdžių išdėstymas siauros erdvės pneumatinei įrangai

5. Pasirinkimo vadovas: KQ2D Y-Tee vs KQ2T T-Tee

     • KQ2D Y tipo marškinėliai: turi lygią Y formos bifurkaciją su dviem lygiagrečiomis išvadomis. Pasižymi mažesne oro srauto turbulencija ir mažesniu slėgio kritimu, todėl oro srautas pasiskirsto tolygiau. Optimizuotas siauroms montavimo erdvėms ir tos pačios pusės lygiagrečių vamzdžių išvedžiojimui, puikiai tinka dviguboms sinchroninėms siurbimo taurelėms ir dviejų cilindrų sistemoms.

     • KQ2T T tipo marškinėliai: Klasikinė stačiakampė T formos konstrukcija su vertikaliu šoniniu išsišakojimu. Sukurtas standartiniam 90° vertikaliam šoninio vamzdyno nukreipimui, idealiai tinka įprastam mašinos išdėstymui ir pagrindinio dujotiekio šoninio išsišakojimui.

     • Pasirinkimo patarimas: PasirinkiteKQ2D siauroms erdvėms ir toje pačioje pusėje lygiagrečiai išsklaidytam vamzdžiui; PasirinkiteKQ2T vertikaliam šoniniam vamzdyno išėjimui ir tradiciniam stačiakampio išsišakojimui.
