KQ2E serijos pertvarų jungtinė įstumiama jungtis

SOLH KQ2E serijos pertvarų jungtis įstumiama jungtis | Skydelio tvirtinimo pneumatinė jungtis

Gamintojas: SOLH by Richge Technology | SMC KQ2E Equivalent Bulkhead Union pneumatinė vieno prisilietimo jungtis

1. Produkto apžvalga

     KQ2E yra pertvarų jungtis, priklausanti SOLH KQ2 vieno prisilietimo jungiamųjų detalių serijai, visiškai pakeičiama su SMC KQ2E. Paprastai vadinamas skydinių pertvarų tvirtinimo elementu, tai yra standartinis komponentas, skirtas pneumatinei linijai prasiskverbti per įrangos plokštes ir pertvaras. Jis jungia vidines ir išorines oro grandines, palaiko vožtuvų ir cilindrų montavimą į skydus, plačiai naudojamas valdymo spintelėse, automatikos gaubtuose ir švarių patalpų pertvarose.

2. Modelių pavadinimų taisyklės

Modelisisisisių suskirstymo pavyzdžiai:

  Standartinė dviejų vamzdžių pertvara: KQ2E06-00A
     KQ2: KQ2 serijos 2-osios kartos įstumiama jungtis (baltas korpusas)
     E: pertvarų jungtis, skydas per struktūrą
     06: Vamzdžio išorinis skersmuo φ6 mm, abu galai vienodo dydžio
     00: dvigubi įstūmimo prievadai (vamzdis su vamzdeliu pertvara)
     A: NBR sandariklis, tarpiklio tipas pakartotiniam surinkimui ir išmontavimui

  Kompaktiška maža pertvara: KQ2E04-00J
     Priesaga J: Miniatiūrinė kompaktiška versija, mažesnis matmenys plonoms plokštėms ir miniatiūrinei įrangai

  Vidinis sriegis į vamzdžio pertvarą: KQ2E06-02A
     02: Rc14 vidinis kūginis vamzdžio sriegis

  Visa reikšmė: φ6 įstumiamasis prievadas ↔ Rc1/4 vidinio sriegio pertvaros jungtis

3. Trys struktūriniai tipai

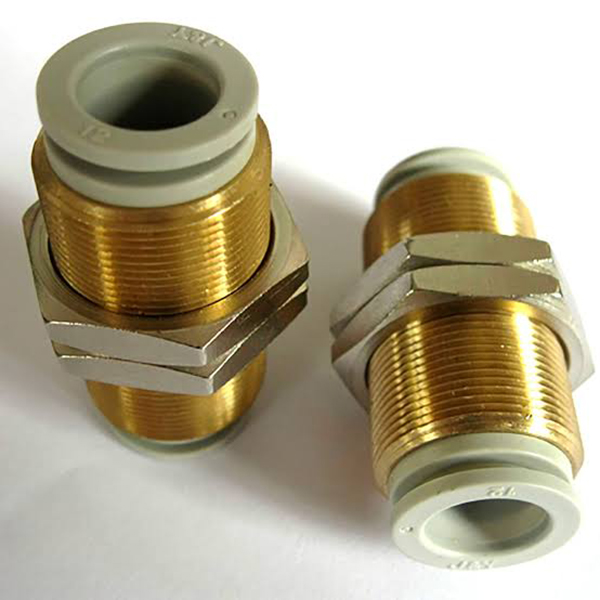

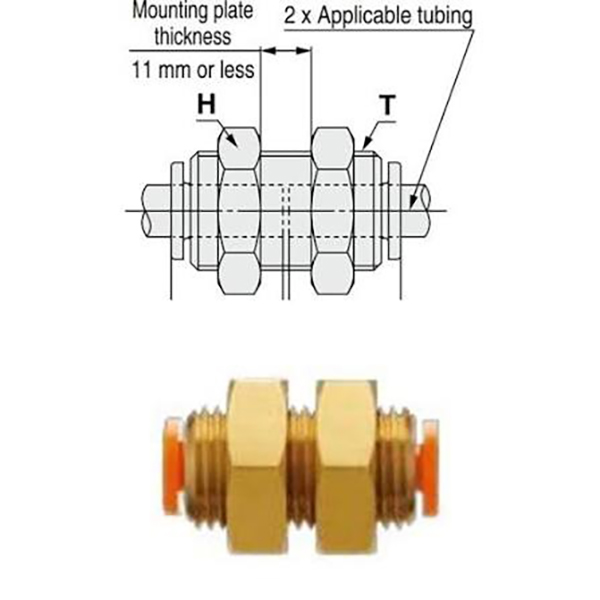

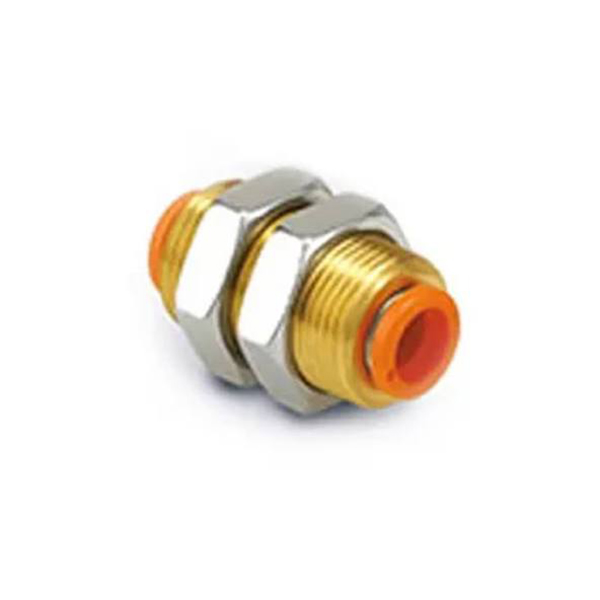

3.1 Standartinė dviejų vamzdžių pertvarų jungtis (KQ2EXX-00)

  Struktūros ypatybės:

     • Abiejuose galuose vienodo skersmens įstūmimo prievadai. Vidurinė dalis su nikeliu dengtu žalvario sriegiu + fiksavimo veržle, pritvirtinta perėjus per skydą

     • Tiesus srauto kanalas be skersmens sumažinimo ar krypties keitimo, minimalus slėgio kritimas

     • Oro vamzdžiai abiejose skydo pusėse gali būti tiesiogiai prijungti be papildomų adapterių po montavimo

3.2 Kompaktiška mini dviejų vamzdžių pertvarų jungtis (KQ2EXX-00J)

  Struktūros ypatybės:

     • Miniatiūrinis dizainas, optimizuotas mikro įrangai ir plonoms plokštėms, trumpesnis bendras ilgis ir mažesnis sriegio skersmuo, palyginti su standartine versija

     • Tinka plonoms plokštėms ir ankštai montavimo vietai, tankiems laidams

     • Tokie patys veikimo parametrai kaip ir standartiniame modelyje, tik sumažintas fizinis dydis

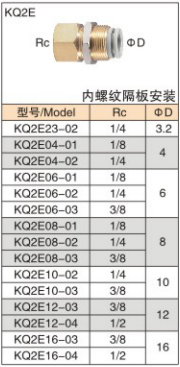

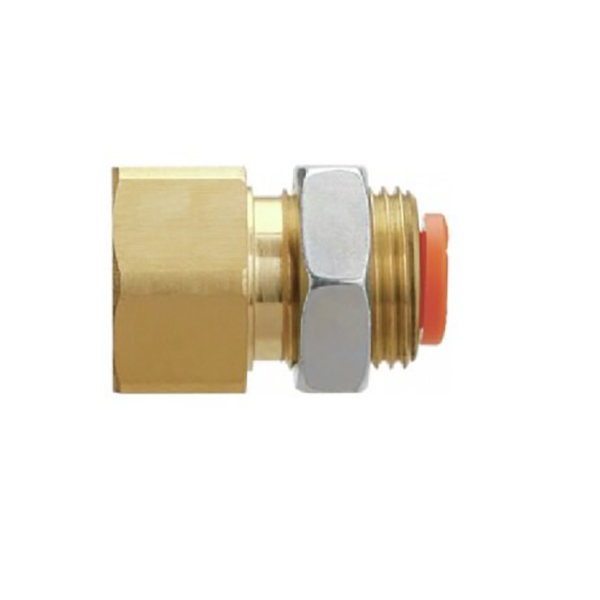

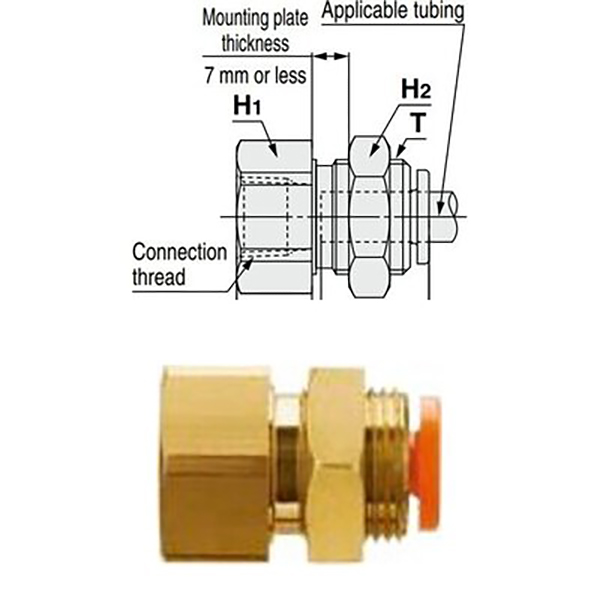

3.3 Moteriškas sriegis į vamzdžio pertvaros jungtį (KQ2EXX-YY)

  Struktūros ypatybės:

     • Vienas galas Rc vidinis sriegis (prijunkite solenoidinį vožtuvą, cilindrą, vožtuvo salelę skydelio viduje), kitas galas įstumiamas išoriniam vamzdžiui

     • Komplektuojamas su sriegine dalimi ir fiksavimo veržle, skirta skydo įsiskverbimui ir tvirtinimui. Realizuokite montavimą: vidinis srieginis vožtuvas + išorinis oro vamzdis

     • Sriegio prievadas tiesiogiai sutampa su standartiniais srieginiais vožtuvais; tik įstūmimo prievadas, atviras išoriniame skydelyje, kad būtų galima tvarkingai prijungti laidus ir išvengti netinkamo veikimo

4. Bendrosios techninės specifikacijos (visa serija)

5. Pasirinkimo ir montavimo gairės

  Pasirinkimo vadovas

     • Oro vamzdis per valdymo spintelę / įrangos skydelį, vamzdeliai iš abiejų pusių → KQ2EXX-00

     • Solenoidas / cilindras sumontuotas viduje skydelyje, vamzdis išorėje → KQ2EXX-YY

     • Miniatiūrinė įranga / plonas skydelis, ribota vieta → KQ2EXX-00J

  Diegimo pastabos

  1. Skydelio skylės dydžio rekomendacija:
     •Φ4Φ6 vamzdis: rekomenduojamas angos skersmuo Φ15 mm
     •Φ8Φ10 vamzdis: rekomenduojamas angos skersmuo Φ20 mm
     •Φ12Φ16 vamzdis: rekomenduojamas angos skersmuo Φ24 mm

  2. Plokštės storio riba: Standartinė versija ≤7mm; kompaktiška J versija ≤5 mm

  3. Vamzdžio paruošimas: perpjaukite vamzdelius plokščiai ir be įbrėžimų. Įdėkite iki galo, kol pasigirs spragtelėjimas, kad išvengtumėte nuotėkio.

  4. Veržlės tvirtinimas: Užfiksuokite priverždami pateiktą fiksavimo veržlę, kai pravažiuosite per skydą; PTFE juosta nereikalinga A tipui (integruotas tarpiklio sandariklis).

  5. Vakuuminis naudojimas: pasirinkite A tipą su NBR sandarikliu, kad vakuumas būtų stabilus.

6. Palyginimas su panašiais modeliais

7. Tipinės programos

     • Valdymo spintos pertvara: KQ2E06-00 iš korpuso išleidžia vidinį vamzdelį, kad būtų galima prijungti išorinius cilindrus, tvarkingus laidus

     • Solenoidinio vožtuvo skydelio tvirtinimas: KQ2E06-01A vožtuvo viduje, tik išorėje yra įstumiama anga, tvarkinga ir neliečiama

     • Švarios patalpos pertvaros prasiskverbimas: sandari oro linija tarp švarios patalpos ir įrangos nepažeidžiant švarios aplinkos

     • Tankus laidai kompaktiškai įrangai: KQ2E04-00J plonam skydeliui ant mažų mašinų, kad sutaupytumėte vietos kelių grandinių išdėstymui
