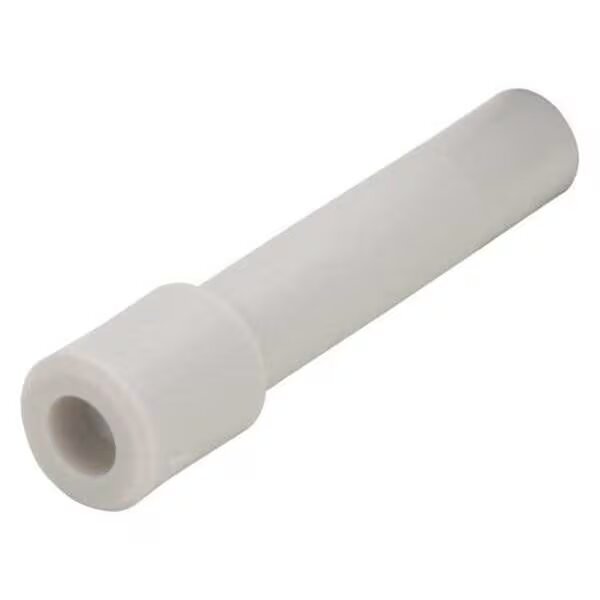

KQ2P Push Fit Moteriškas galinis dangtelis, plastikinis

SOLH KQ2P serijos įspaudžiamas kištukas | KQ2 pneumatinis vamzdžio kamštis

Gamintojas: SOLH by Richge Technology | SMC KQ2P suderinamas įspaudžiamas vamzdžio kištukas, skirtas KQ2 vieno prisilietimo jungtims

1. Produkto apžvalga

     KQ2P yra specialus įstumiamas kištukas, skirtas SOLH KQ2 serijos vieno prisilietimo jungiamosioms detalėms. Jis tiesiogiai įkišamas į KQ2 jungiamųjų detalių vamzdžio įleidimo angą, skirtas laikinai arba visam laikui užsandarinti vamzdžių angas, tuščiosios eigos jungties uždarymą ir slėgio bandymą. Be įrankių ir „plug and play“.

2. Modelio kodo pavadinimo taisyklė

   Formatas: KQ2P-XX
     KQ2P: serijos kodas, įstumiamas vamzdžio kištukas
     XX: suderintas vamzdžio išorinis skersmuo (mm)
  Įprasti modeliai:
     KQ2P-04 → Φ4 vamzdelis
     KQ2P-06 → Φ6 vamzdelis (plačiausiai naudojamas)
     KQ2P-08 → Φ8 vamzdelis
     KQ2P-10 → Φ10 vamzdelis
     KQ2P-12 → Φ12 vamzdis
  KQ2P-23 → Φ3.2 plonas vamzdelis

3. Pagrindinės techninės specifikacijos

4. Kritinis skirtumas: KQ2P vs KQ2C

5. Diegimo ir naudojimo pastabos

     • Įsitikinkite, kad vamzdžio anga yra plokščia ir be atplaišų, iki galo įstumkite kamštį, kad užsandarintumėte; nereikia PTFE juostos.

     • Kištuko išėmimas: suimkite kamščio šaknį ir ištraukite tiesiai. Nereikia atlaisvinimo apykaklės.

     • Vakuumo apribojimas: geras sandarumas bendromis darbo sąlygomis. Netinka ilgalaikiam aukšto vakuumo laikymui, gali atsirasti nedidelis nuotėkis.

     • Maksimalus slėgis ≤1 MPa. Viršslėgis ir slėgio smūgis yra draudžiami.

6. Pasirinkimo vadovas

     • Φ4 mažas vamzdelis → KQ2P-04

     • Standartinis Φ6 → KQ2P-06 (pirmas pasirinkimas)

     • Didelis srautas Φ8 / Φ10 → KQ2P-08 / KQ2P-10

     • Tik išorinė apsauga nuo dulkių → KQ2C apsauginis dangtelis
