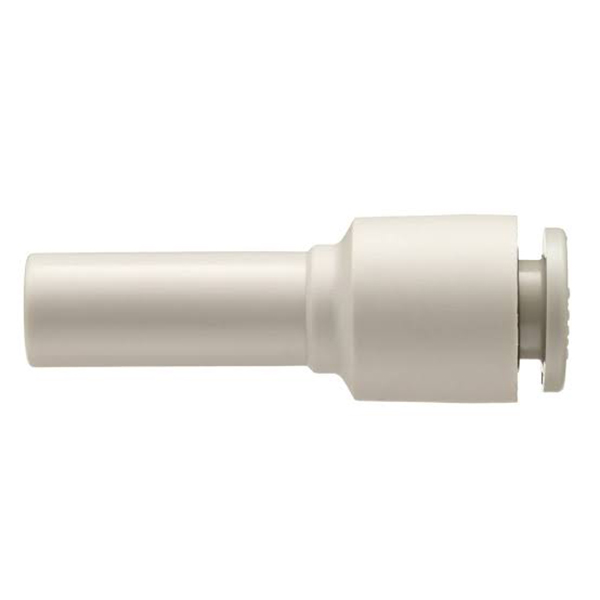

KQ2R Push Fit Moteriškas galinis dangtelis, plastikinis

SOLH KQ2R serijos reduktorius tiesiai įstumiamas jungtis | Skirtingo skersmens vamzdžių mova

Gamintojas: SOLH by Richge Technology | SMC KQ2R lygiavertis redukcinis tiesus vieno prisilietimo pneumatinis tvirtinimas

1. Produkto apžvalga

     KQ2R yra mažinanti tiesi įstumiama KQ2 serijos jungtis, dar žinoma kaip skirtingo skersmens vamzdžių jungtis. Jis specialiai sukurtas dviejų skirtingo išorinio skersmens oro vamzdžių prijungimui, vienas iš dažniausiai naudojamų redukcinių priedų pneumatinėse sistemose.

2. Modelio ir struktūros paaiškinimas

  Modelisio pavyzdys: KQ2R06-08
     KQ2: SMC 2 kartos vieno prisilietimo tvirtinimo serija
     R: reduktorius, mažinantis tiesią struktūrą
     06: Vamzdžio išorinis prievado skersmuo ① (mm, Φ6 mm)
     08: vamzdžio išorinis prievado ② skersmuo (mm, Φ8 mm)

  Struktūriniai ypatumai

     • Abiejuose galuose yra standartiniai KQ2 vieno prisilietimo prievadai; vienas galas skirtas mažam OD vamzdžiui, o kitas dideliam OD vamzdžiui su tiesiu vidiniu srauto kanalu, įgyvendinant inline jungtį skirtingo skersmens vamzdeliams.

     • Sklandus kūginis perėjimas kanalo viduje, mažesnis slėgio kritimas, palyginti su padalintu įrenginiu (tiesi montavimas + atskiras reduktorius). Idealiai tinka srautui ir slėgio kritimui jautrioms pneumatinėms grandinėms.

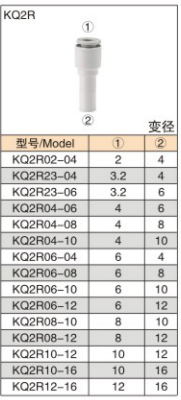

3. Pilna specifikacijų lentelė

4. Bendrosios techninės specifikacijos (atitinka visą KQ2 seriją)

5. Atrankos ir veikimo gairės

   Pasirinkimo taisyklė: rinkitės KQ2R dviejų skirtingų OD vamzdžių prijungimui, nereikia jokių papildomų kombinuotų jungiamųjų detalių.

     • Vamzdžio galas turi būti nupjautas lygiai ir be įbrėžimų. Vamzdelį įkiškite iki galo, kol pasigirs spragtelėjimas, kad išvengtumėte oro nuotėkio.

     • Norėdami nuimti: paspauskite atlaisvinimo apykaklę ant prievado ir ištraukite vamzdelį į išorę; netraukite žiauria jėga.

     • Slėgio kritimas didėja esant didesniam skersmens skirtumui. Pirmenybę teikite modeliams su nedideliu skersmens skirtumu didelio srauto sąlygomis.

6. Tipiniai taikymo scenarijai

     • Vamzdžio skersmens perėjimas: konvertuokite pagrindinį Φ8 vamzdelį į Φ6 vamzdelį per KQ2R06-08, kad atitiktų skirtingų dydžių cilindrus be papildomų adapterių.

     • Įrenginio modifikavimas: Sujunkite Φ6 senos įrangos vamzdelius su naujos mašinos Φ8 vamzdeliais, kad būtų suderinama, nereikia keisti viso vamzdelio.

     • Vakuuminės grandinės jungtis: sujunkite skirtingo skersmens vakuumines linijas. Mažo nuotėkio konstrukcija palaiko stabilų vakuumo lygį.
