KQ2U / KQ2UD serijos Y tipo kelių prievadų įstumiami jungiamosios detalės

SOLH KQ2U / KQ2UD serijos Y tipo kelių prievadų įspaudžiamos jungiamosios detalės | Pneumatinė kolektoriaus jungtis

Gamintojas: SOLH by Richge Technology | SMC KQ2U / KQ2UD lygiavertis Y kelių lizdų vieno prisilietimo tvirtinimas

1. Produkto apžvalga

     KQ2U yra Y tipo 1 į 2 išėjimų įstumiamas skirstytuvas; KQ2UD yra Y tipo 1 į 4 išėjimų įstumiamas kolektorius. Abi priklauso SOLH KQ2 pneumatinių vieno prisilietimo jungiamųjų detalių serijai. Pagaminta iš PBT korpuso ir nikeliuoto žalvario išorinio sriegio. Tiesioginis „plug and play“ PU oro vamzdeliams, PTFE juosta nereikalinga. Sukurtas oro kontūro padalijimui nuo 1 iki 2 / 1 iki 4, visiškai keičiamas su SMC KQ2U / KQ2UD. Plačiai naudojamas automatikos įrangoje, vakuuminiuose siurbtiniuose puodeliuose ir pneumatinėje pavaros oro paskirstyme.

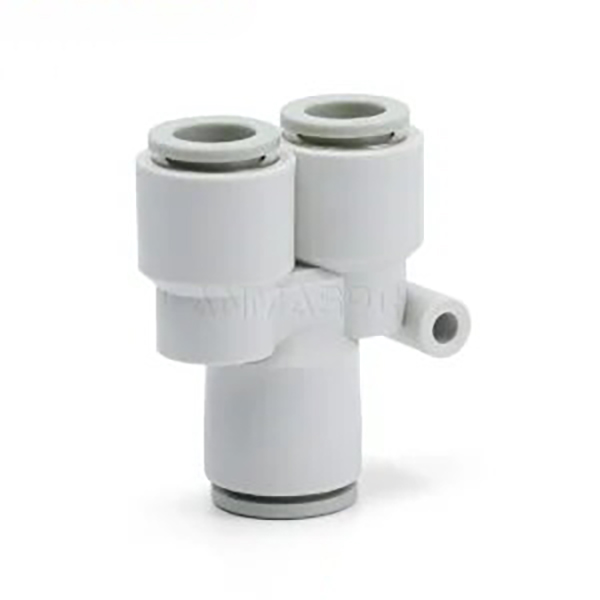

     KQ2U: 1 įėjimas, 2 išėjimai (Y formos 1–2 padalijimas)
     KQ2UD: 1 įėjimas, 4 išėjimai (Y formos 1–4 padalijimas)

2. Modelių pavadinimų taisyklės

2.1 KQ2U (1 į 2 išvestis Y skirstytuvas)

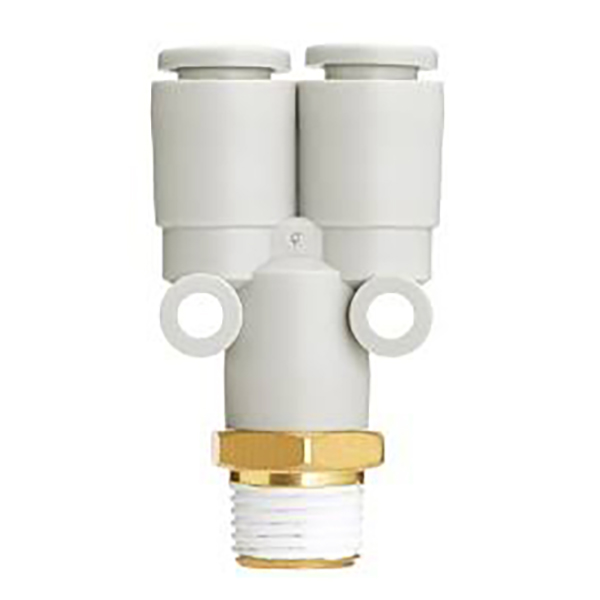

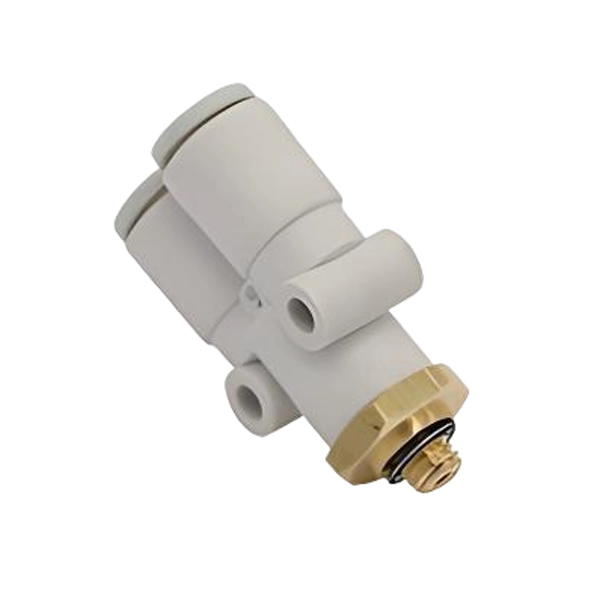

  1. Vidinio sriegio versija KQ2Uxx-xxS Pavyzdys: KQ2U06-02S
     KQ2U: Y tipo 1 į 2 išėjimų jungtis
     06: išleidimo angų vamzdžio OD Φ6 mm
     02S: išorinis kūginis sriegis R1/4 (S = R kūginis išorinis sriegis)
     Temos kodas: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

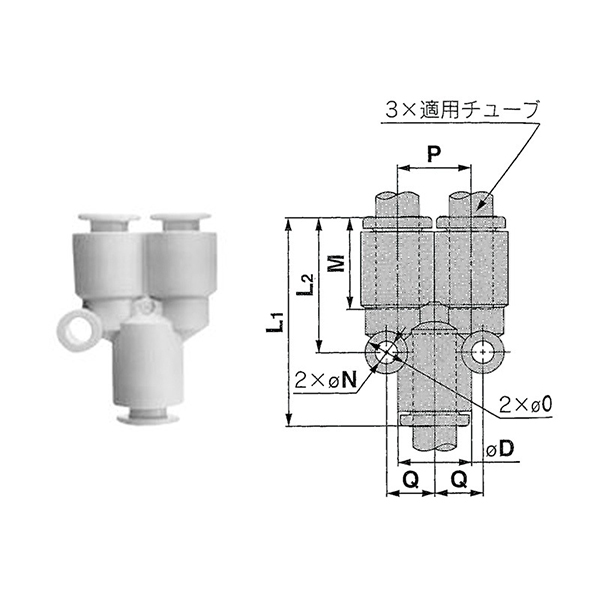

  2. Tiesus vienodo skersmens vamzdžio versija KQ2Uxx-00 Pavyzdys: KQ2U08-00
     Įėjimo ir dviejų išėjimo angų vamzdis yra vienodas, visi Φ8 mm

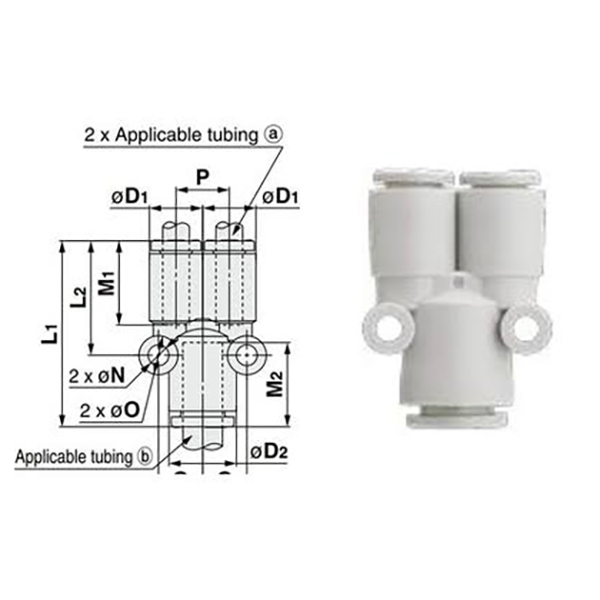

  3. Tiesiai sumažinta versija KQ2Uxx-yy Pavyzdys: KQ2U04-06
     Du išėjimai Φ4; pagrindinis įvadas Φ6, skirtingo skersmens sumažinimo padalijimas

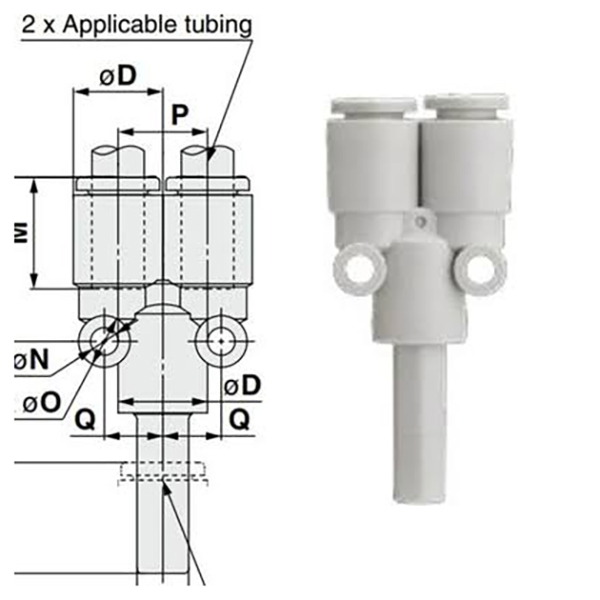

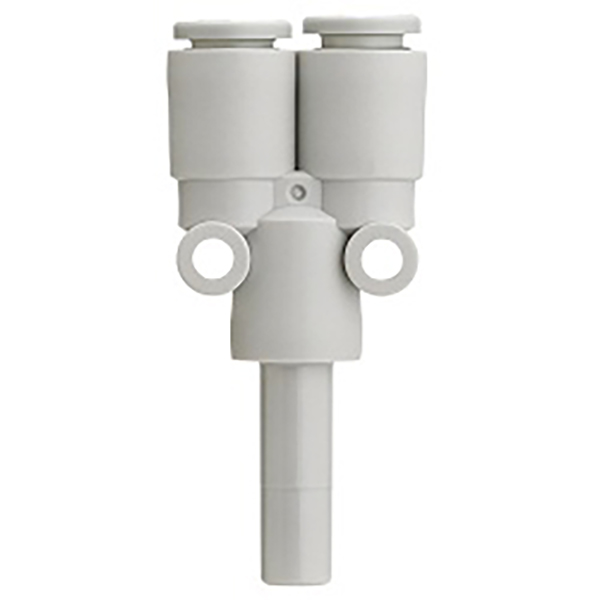

 4. Spygliuoto kištuko versija KQ2Uxx-99
     Plastikinis standus kištuko kotelis apačioje, įkišamas į moterišką įstūmimo prievadą, kad būtų galima padalinti 1 į 2 išėjimus

2.2 KQ2UD (1 į 4 išėjimus Y kolektorius)

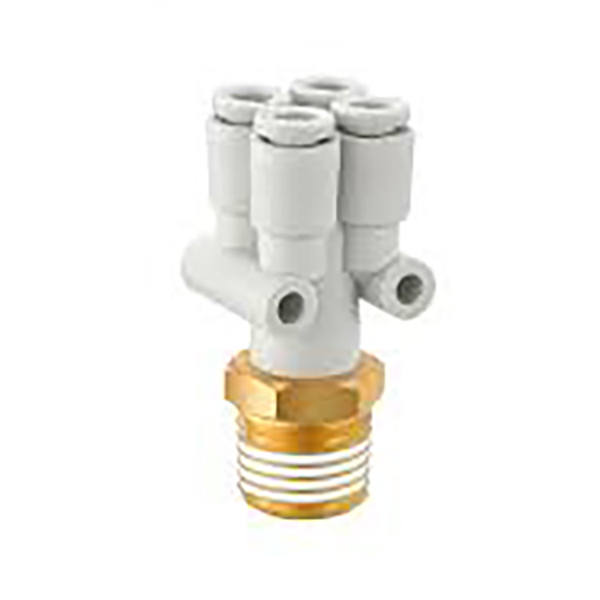

  1. Vidinio sriegio versija KQ2UDxx-xxS Pavyzdys: KQ2UD08-03S
     R38 išorinio sriegio įvadas, keturios išvados Φ8 vamzdeliams

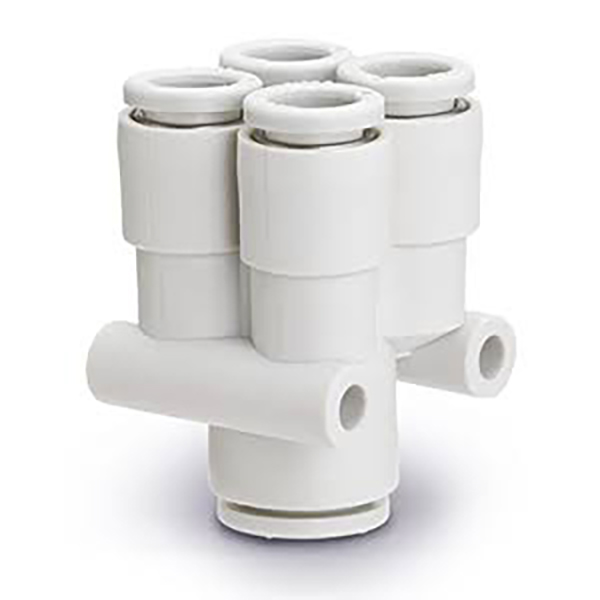

  2. Sumažinimo vamzdžio versija KQ2UDxx-yy Pavyzdys: KQ2UD04-06
     Keturios išvados Φ4, pagrindinis įėjimas Φ6, kelių prievadų sumažinimo paskirstymas

3. Specifikacijų suvestinė lentelė

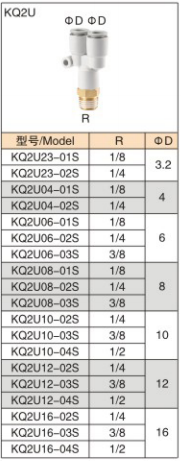

3.1 KQ2U (1 į 2 išvesties Y skirstytuvas)

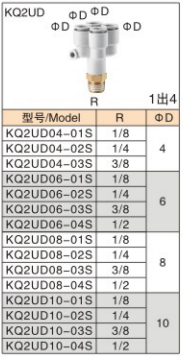

3,2 KQ2UD (1 į 4 išėjimus Y kolektorius)

4. Bendrosios techninės specifikacijos

5. Produkto savybės

     • Greitas įstumiamas surinkimas: Vamzdis įdėtas momentiniam sandarinimui. Paspauskite baltą atlaisvinimo apykaklę, kad pašalintumėte vamzdį, o tai žymiai pagerins surinkimo efektyvumą.

     • Daugiakryptis oro paskirstymas: KQ2U – padalijimas nuo 1 iki 2, KQ2UD – padalijimas nuo 1 iki 4. Centralizuotas oro šaltinio paskirstymas, siekiant supaprastinti oro nukreipimą.

     • Galimas sumažinimo variantas: Vienodo ir mažėjančio skersmens versijos, skirtos skirtingų dydžių vamzdžių prijungimui.

     • Patikimas sriegio sandarinimas: Nikeliuotas žalvarinis išorinis sriegis, pasižymintis dideliu atsparumu korozijai ir mechaniniu stiprumu.

     • Kompaktiškas dydis: Mažas plotas, skirtas ribotai montavimo vietai, plačiai naudojamas manipuliatoriuose, strypuose ir siurbtukų moduliuose.

6. Tipinės programos

     • Vakuuminio puodelio matricos padalijimas (keli siurbtukai turi vieną vakuuminį šaltinį)

     • Kelių cilindrų oro tiekimas automatikos įrenginiams

     • Pneumatinės grandinės pakavimo mašinoms, 3C įrangai ir liejimo mašinoms

     • Oro linijos padalijimas pneumatinėms apžiūroms ir bandymams

7. Montavimo pastabos

     • Vamzdžius nupjaukite statmenai, be įbrėžimų; atplaišos gali subraižyti sandarinimo žiedą ir sukelti oro nuotėkį.

     • Iki galo nustumkite vamzdelį į apačią ir patvirtinkite, kad apykaklės vamzdeliai saugiai užrakinami.

     • Netinka vandeniui, alyvai ar stipriems koroziniams skysčiams. Tik suslėgto oro ir vakuumo aptarnavimui.

     • Venkite pakartotinio lenkimo jungties šaknyje, kad išvengtumėte plastiko įtrūkimų.
