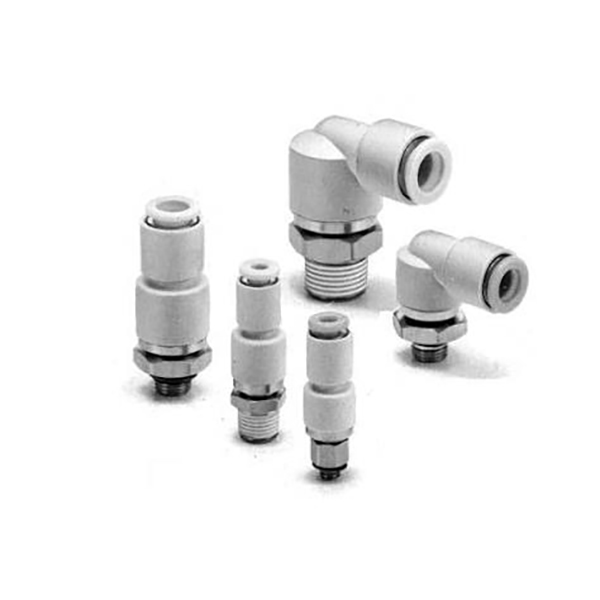

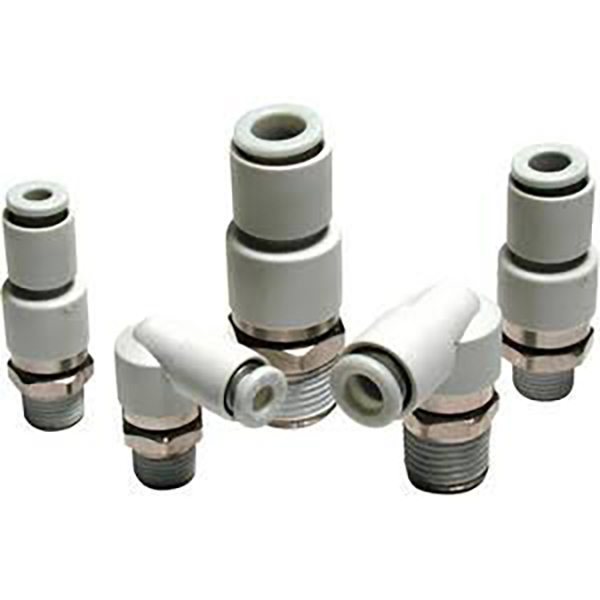

KS / KX serijos pasukamos rotacinės įstumiamos jungiamosios detalės

SOLH KS / KX serijos pasukamos rotacinės įstumiamos jungiamosios detalės

Gamintojas: SOLH by Richge Technology | 360° besisukanti pneumatinė rotacinė jungtis

1. Produkto apžvalga

  KS / KX serija yra sukamieji įstumiami jungiamosios detalės, skirtos 360° nuolatiniam sukimuisi ir svyruojantiems prietaisams, tokiems kaip robotai, sukamieji stalai ir svyruojantys cilindrų galai. Jie neleidžia oro vamzdeliams susipainioti, susisukti ar išsiskirti judant.

     • KS = standartinis pasukamasis tipas (vienas rutulinis guolis)

     • KX = didelio greičio pasukamasis tipas (dvigubi rutuliniai guoliai)

2. Pagrindinis skirtumas: KS vs KX

     • KS standartinis tipas: vienas rutulinis guolis, mažas sukimo momentas. Maksimalus greitis: 500 aps./min. (φ4/φ6), 400 aps./min. (φ8), 300 aps./min. (φ10), 250 aps./min. (φ12). Tinka vidutinio ir mažo greičio virpesiams ir pertraukiamam sukimuisi.

     • KX didelio greičio tipas: Dvigubi rutuliniai guoliai, itin mažas sukimo momentas, sklandesnis sukimasis. Maksimalus greitis: 1500 aps./min (φ4/φ6), 1200 aps./min (φ8), 1000 aps./min (φ10/φ12). Tinka nuolatiniam didelio greičio sukimuisi ir dažnam svyravimui.

3. Pagrindinės funkcijos

     • ✅ 360° laisvas sukimasis: Integruotas guolių mazgas pašalina vamzdžių mazgų ir besisukančių galų susisukimą.

     • ✅ Mažas sukimosi momentas: tik 0,006～0,022 N·m esant 0,5 MPa, minimali papildoma apkrova judesio ašims.

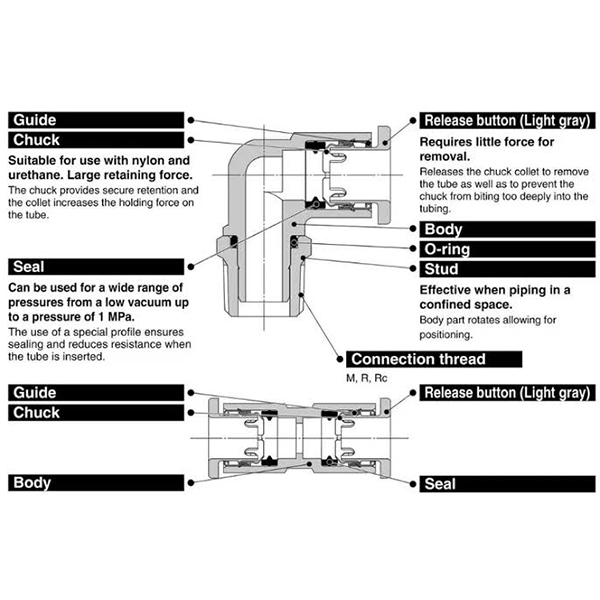

     • ✅ Anti-sukimosi vidinė struktūra: Neleidžia vamzdeliams suktis kartu su jungtimi ir prailgina vamzdelio tarnavimo laiką.

     • ✅ Konstrukcija be vario: Beelektrinis nikeliavimas, naudojamas aplinkoje, kurioje yra ribotas vario kiekis (puslaidininkių, maisto perdirbimo, medicinos).

     • ✅ Push-to-Connect: Suderinamas su φ4/φ6/φ8/φ10/φ12 PU, nailoniniais ir minkštais nailoniniais vamzdeliais. Automatinis užraktas įdėjus, paspauskite apykaklę, kad greitai atlaisvintumėte.

     • ✅ Suderinamas su vakuumu: −100 kPa ~ 1,0 MPa (Nerekomenduojama esant kritiniam vakuumui dėl nedidelio būdingo nuotėkio).

     • ✅ Sriegiu padengtas sandariklis (S priesaga): Standartinė parinktis; montavimo metu nereikia PTFE juostos.

4. Modelių pavadinimai ir pavyzdžiai

  KS standartinė serija

     • KSH06-02S: tiesus (H), φ6 vamzdis, R1/4 sriegis, iš anksto užteptas sandariklis (S)

     • KSL08-01S: alkūnė (L), φ8 vamzdis, R1/8 sriegis, iš anksto užteptas sandariklis (S)

  KX didelės spartos serija

     • KXH04-M5: tiesus (H), φ4 vamzdis, M5 × 0,8 metrinis sriegis

     • KXL10-03S: alkūnė (L), φ10 vamzdis, R3/8 sriegis, iš anksto užteptas sandariklis (S)

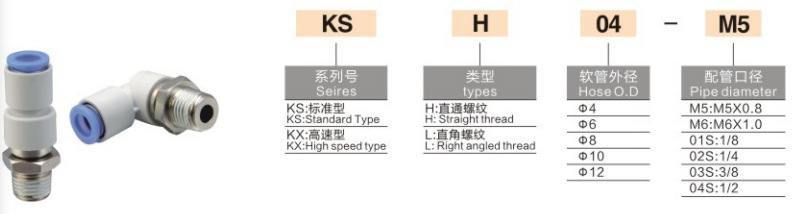

  Vardų suteikimo taisyklė

5. Techninės specifikacijos

Bendrieji parametrai

Sukimo momentas @ 0,5 MPa (N·m)

Maksimalus sukimosi greitis (rpm)

6. Taikymo scenarijai

     1. Roboto riešas / sąnarys: neleiskite vamzdeliams susipainioti ant besisukančių roboto galų.

     2. Rotaciniai rodyklės stalai: nenutrūkstamas 360° oro tiekimas greitaeigiams sukamiesiems stalams.

     3. Svyruojantys cilindro galai: svirties ir apvertimo mechanizmai, skirti sumažinti oro linijų sukimosi įtampą.

     4. Bendroji automatika: Pneumatiniai agregatai su dažnu svyravimu ir pertraukiamu sukimu.

7. KS / KX ir įprastos KQ įstumiamos jungiamosios detalės

8. Pasirinkimo vadovas

     • Mažo greičio virpesiai (≤500 aps./min.) →KS, geresnis sąnaudų našumas

     • Nuolatinis sukimasis dideliu greičiu (>500 aps./min.) →KX, dvigubas guolis ilgesniam tarnavimo laikui

     • Aplinka be vario ir vakuumui jautri → Pirmenybė teikiama KS / KX
