PBM/PBX serijos kelių pakopų vakuuminis generatorius

PBM / PBX serijos mini daugiapakopis daugiapakopis vakuuminis ežektorius | „Piab Style“ sukraunamas vakuuminis generatorius

Gamintojas: SOLH by Richge Technology | Itin plonas 2 pakopų Venturi vakuuminis generatorius

1. Produkto apžvalga

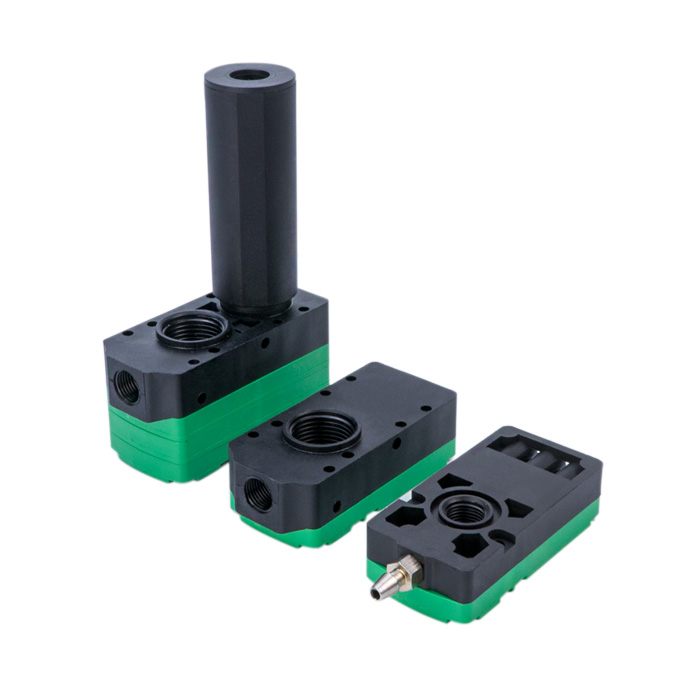

   PBM / PBX yra Piab stiliaus mini dviejų pakopų difuziniai daugiapakopiai vakuuminiai generatoriai, taip pat žinomi kaip daugiapakopiai vakuuminiai generatoriai. Jie turi modulinį, sukraunamą dizainą ir itin ploną lengvą korpusą. PBM yra standartinė įmontuoto duslintuvo versija, o PBX yra sudėtinio išorinio duslintuvo tipo. Galimos trys funkcinės versijos: A tipas be vožtuvų, B tipas su tiekimo vožtuvu, C tipo pilnai integruotas kelių energijos šaltinių modelis.

  Šerdies padėtis: kompaktiškas plotas, mažas oro suvartojimas ir didelis įsiurbimo srautas. Palaiko kelių sluoksnių kolektoriaus sudėjimą su nepriklausomu kelių siurbtukų valdymu. Idealiai tinka robotui EOAT, padėklų formavimui ir porėtiesiems ruošiniams su putplasčio siurbtukais.

      • PBM standartinis mini: Integruotas duslintuvas, plonas korpusas, mažas triukšmas, tinkamas vienam arba sukrautam surinkimui

      • PBX X-mini junginio tipas: Nuimama išorinio duslintuvo kasetė, didesnis galutinis vakuumas, didesnis srautas ir geresnis šilumos išsklaidymo, skirtas didelio ciklo nepertraukiamam veikimui

  Dydžio laipsniai: 5 / 10 / 20 / 30. Skaičius reiškia lygiavertį vakuuminio siurblio galią (0,05–0,3 kW). Funkcinės versijos: Bazinis be vožtuvo, B integruotas tiekimo vožtuvas, C pilnas daugiafunkcis modelis (tiekimo vožtuvas + pertraukimo vožtuvas + vakuumo slėgio aptikimas + reguliuojamas vakuumo pertraukimo droselis).

2. Modelio kodavimo taisyklė

  Pavyzdys: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: standartinis mini tipas su įmontuotu duslintuvu

￮ PBX: Sudėtinis X-mini tipas su išoriniu duslintuvo kasete

     • 10: Dydžio kodas (5/10/20/30)

￮ 5: labai mažas srautas, smulkūs komponentai

￮ 10: mažas-vidutinis srautas, 3C mažos dalys

￮ 20: Vidutinio srauto bestseleris, dėžutė, plėvelė ir putplasčio siurbtukas

￮ 30: Didelis srautas, didelio ploto akytas lapas ir padėklų išdėstymas

     • A/B/C: funkcinė versija

￮ A: Pagrindinis blokas be vožtuvų, tik generatoriaus korpusas, valdomas išoriniu solenoidiniu vožtuvu

￮ B: vieno vožtuvo versija, įmontuotas tiekimo solenoidinis vožtuvas, pasirenkamas vienpusis slėgio palaikymo vožtuvas, natūralus vakuumo atleidimas

￮ C: pilna daugiafunkcinė versija, tiekimo vožtuvas + vakuuminis pertraukimo vožtuvas + skaitmeninis vakuumo slėgio jungiklis + reguliuojamas pūtimo droselis

     • K1: Vožtuvo kombinacijos kodas, K1 = normaliai uždarytas tiekimo vožtuvas + normaliai uždarytas pertraukimo vožtuvas

     • 5/6: Ritės įtampa: 5=DC24V, 6=DC12V

     • L/M: Laido laido specifikacija

     • FN: Slėgio jungiklio išvestis (NPN/PNP, vienetas pasirenkamas kPa/inHg)

  Užsakymo pavyzdys: PBM20-C. Apibrėžimas: PBM standartinis įmontuotas duslintuvas, 20 dydis, C tipo pilnos energijos modelis, integruotas tiekimo ir pertraukimo vožtuvas, reguliuojamas vakuumo pertrauka ir vakuumo aptikimo signalizacija.

3. Pagrindinis PBM VS PBX skirtumas

4. A/B/C versijos funkcijų palyginimas

5. Techninės specifikacijos santrauka

  Našumas @0,5 MPa tiekimo slėgis

6. Pasirinkimo vadovas

  Pasirinkite PBM arba PBX

     • ✅ PBM: Ribota montavimo vieta, robotas EOAT, reguliarus su pertrūkiais ciklas, nereikia išsikišusio duslintuvo

     • ✅ PBX: Putplasčio siurbtukas, porėta kartoninė dėžutė, ilgas nepertraukiamas veikimas, reikalingas didesnis srautas ir vakuumas

  Pasirinkite A / B / C versiją

     • ✅ C versija Multi-Energy: taikymas robotui, greitas išpūtimo atleidimas + trūkstamų dalių aptikimo pavojaus signalas, išorinių vožtuvų ir vamzdynų mažinimas (pageidautina)

     • ✅ B versija: Ribotas biudžetas, be išpučiamo vakuumo, ruošinys atleidžiamas nuo savaiminio svorio

     • ✅ A versija: Fiksuota armatūra su esamu išoriniu solenoidiniu vožtuvu, mažiausia pirkimo kaina

  Sukraunamo kolektoriaus funkcija (pagrindinis PBM / PBX pranašumas)

     PBM5 gali sukrauti iki 16 sluoksnių; PBM10 palaiko iki 12 sluoksnių. PBX turi tą pačią krovimo galimybę. Kiekvienas sluoksnis turi nepriklausomą vakuumo grandinę be abipusių trukdžių, dalijasi vienu pagrindiniu oro tiekimu. Geriausias pasirinkimas kelių stočių perdavimo ir kelių purkštukų moduliams.

     Sandarinimo medžiaga: NBR bendroms sąlygoms; FKM, skirtas maistui arba rūgštims / šarmams ėsdinančiai aplinkai.

7. C tipo kelių energijos modelio pneumatinė grandinė

     Oro šaltinis → AFC oro filtras (alyvos rūkas draudžiamas) → AR slėgio reguliatorius → PBM/PBX-C oro tiekimo anga; Vakuuminis prievadas → ZFC vakuuminis filtras → siurbtukas. Prie PLC jungiami du DC24V signalo laidai: vienas skirtas vakuumo adsorbcijos valdymui, kitas – reguliuojamam išpūtimo vakuumo pertraukai. Vakuuminis grįžtamasis signalas, naudojamas trūkstamo / nukritusio ruošinio aptikimui.

8. Operacijos pastabos

     • Oro tiekimas turi būti sausas ir filtruojamas, alyvos dulksnos tepalas draudžiamas. Alyvos užterštumas užkimš dviejų pakopų purkštukus.

     • Vakuuminiame vamzdyne turi būti sumontuotas ZFC vakuuminis filtras. Dulkės lengvai užblokuoja purkštukus ir sumažina siurbimo jėgą.

     • PBX išorinio duslintuvo kasetė turi būti visiškai sumontuota; jį pašalinus sukelia itin stiprų triukšmą.

     • Lėtai reguliuokite C tipo vakuumo droselį. Per didelis atidarymas nupūs ploną plėvelę ir popieriaus ruošinius.

     • Norėdami stabilizuoti slėgį visuose įrenginiuose, jei norite surinkti kelis kolektoriaus blokus, padidinkite pagrindinį oro tiekimo vamzdį.

     • Plati temperatūros tolerancija; užtikrinti, kad ant oro šaltinio neapledėtų esant žemai temperatūrai.
