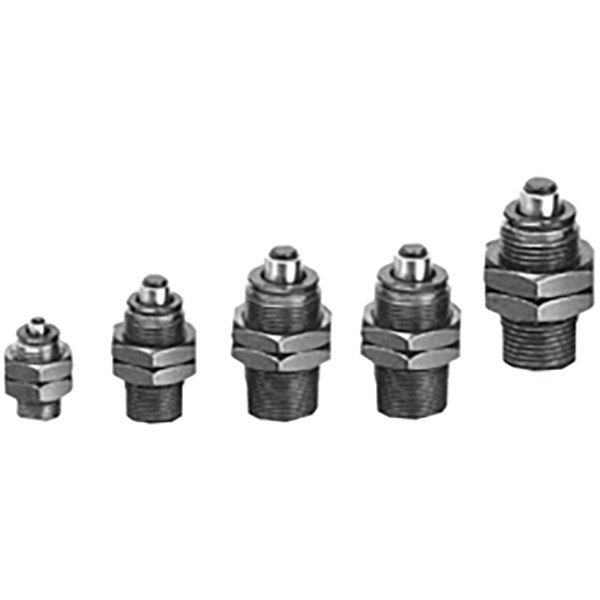

RB RBQ serijos nereguliuojamas hidraulinis amortizatorius

SOLH RB serijos nereguliuojamas hidraulinis amortizatorius | SMC standartinis pakaitinis sklendė

Gamintojas: SOLH by Richge Technology | SMC RB lygiavertis fiksuotos angos hidraulinis amortizatorius

1. Produkto apžvalga

  SOLH RB serija yranereguliuojami hidrauliniai amortizatoriai pagal SMC standartą. Jis paverčia smūgio kinetinę energiją į šilumos energiją per vidinę porėtą droselio struktūrą. Nereikia reguliuoti, paruošta tiesioginiam montavimui. Plačiai naudojamas eigos pabaigos buferiui, triukšmo mažinimui ir oro cilindrų, linijinių slydimo ir sukamųjų mechanizmų susidūrimui išvengti.

2. Pagrindinės funkcijos

     • Koreguoti nereikia: Integruotas kelių pakopų droselis, stabilus veikimas nuo mažo greičio lengvos apkrovos iki didelės spartos didelės apkrovos po vienkartinio montavimo.

     • Kompaktiškas dizainas: Trumpas korpusas su srieginiu tvirtinimu. Leiskite montavimo poslinkį iki ±5°, kad būtų galima sugerti sukimosi energiją iš sukamųjų pavarų.

     • Tvirtas korpusas: Gali tarnauti kaip mechaninis stabdys be papildomo tvirtumo. Įmontuota grįžtamoji spyruoklė.

     • Ilgas tarnavimo laikas: Visiškai uždara konstrukcija su alyvos sandarikliu apsaugai nuo dulkių. Smūgio greičio diapazonas: 0,05 ~ 5 m/s.

3. SOLH poserijų klasifikacija

4. Populiari RB / RBC modelio informacinė lentelė

Modelis	Siūlas	Eiga (mm)	Absorbcijos energija (J)	Rekomenduojama taikymas
RB0604	M6 × 0,75	4	0.5～0.98	Mikro cilindras, miniatiūrinis stumdomas stalas
RB0805	M8 × 1,0	5	1.96	Φ6～Φ12 oro cilindras
RB1006	M10×1,0	6	3.92	Φ16～Φ20 oro cilindras
RB1412	M14×1,5	12	19.6	Φ32～Φ40 oro cilindras
RB2015	M20×1,5	15	58.8	Φ50～Φ63 oro cilindras
RB2725	M27×1,5	25	147	Φ80～Φ125 oro cilindras

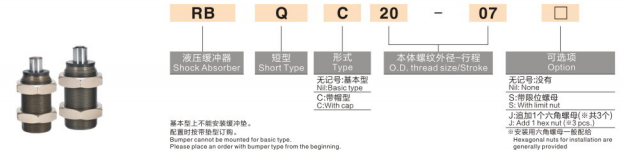

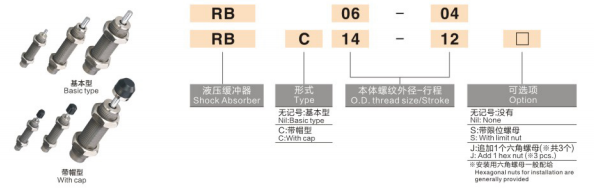

5. Modelio kodavimo taisyklė

  Pavyzdys: RB1412
    • RB = Standartinės serijos hidraulinis amortizatorius
    • 14 = Sriegio dydis M14×1,5
    •12 = Buferio eiga 12 mm

6. Atrankos gairės

     • Apskaičiuokite absorbcijos energiją: E = ½ mv² + trauka × eiga. Pasirinkite modelį, kurio vardinė energija ≥ apskaičiuotoji vertė.

     • Tinkamai suderinkite smūgį: Buferio eiga turi būti trumpesnė už visą judančio mechanizmo eigą, kad būtų išvengta smūgio į dugną.

     • Smūgio greitis: Standartinis darbo diapazonas 0,05～5 m/s. Susisiekite su mumis dėl sustiprintos versijos itin didelės spartos programoms.

     • Aplinkos parinkimas: Pasirinkite RBL pjovimo skystai / drėgnai aplinkai; rinkitės RBC su dangteliu, kai yra daug dulkių.

     • Nesuderinimo riba: Maksimalus leistinas ekscentrinis kampas ≤5°. Sumontuokite plūduriuojančią jungtį, jei poslinkis viršija šią vertę.

7. Montavimas ir atsargumo priemonės

     • Ant siūlų užtepkite nedidelį kiekį anaerobinių siūlų laikiklio. NENAUDOKITE PTFE juostos, kuri gali užblokuoti droselio angą.

     • Tiekiama su dviem šešiabriauniais fiksavimo veržlėmis ir viena fiksavimo veržle, apsaugančia nuo atsipalaidavimo.

     • Montuojamas horizontaliai, vertikaliai arba bet kokiu kampu; stūmoklio strypas turi būti nukreiptas į smūgio kryptį.

     • Darbinė temperatūra: –10℃ ~ +80℃. Venkite apledėjimo esant žemai temperatūrai.

8. SOLH pakeitimo pranašumas

   SOLH RB serija visiškai nukopijuoja SMC modelio kodą, matmenis ir veikimo parametrus, tiesiogiai pakeičia importuotus amortizatorius su konkurencinga kaina ir trumpesniu pristatymo laiku, idealiai tinka masinės įrangos sąnaudoms sumažinti.
     •RB0805 → Pakeiskite AC0805
     •RB1412 → Pakeiskite AC1412
