Gamintojas: SOLH by Richge Technology | Pneumatinė tiesi vieno paspaudimo jungtis suspausto oro ir vakuumo linijoms
 |
 |
 |
 |
KQ2H yra standartinė tiesioginė pneumatinė jungtis su stumiamąja konstrukcija, suderinama su PU ir PA nailoniniais vamzdeliais. Jis aptarnauja tiek suspausto oro, tiek vakuuminių vamzdynų sistemas ir yra plačiai suderintas su ZH, BM, PBM, PBX serijos vakuuminiais generatoriais. Kaip viena iš pagrindinių SOLH stumiamųjų jungiamųjų detalių serijų, ji gali tiesiogiai pakeisti importuotas SMC KQ2H jungiamąsias detales.
KQ2H seriją sudaro trys pagrindiniai potipiai:

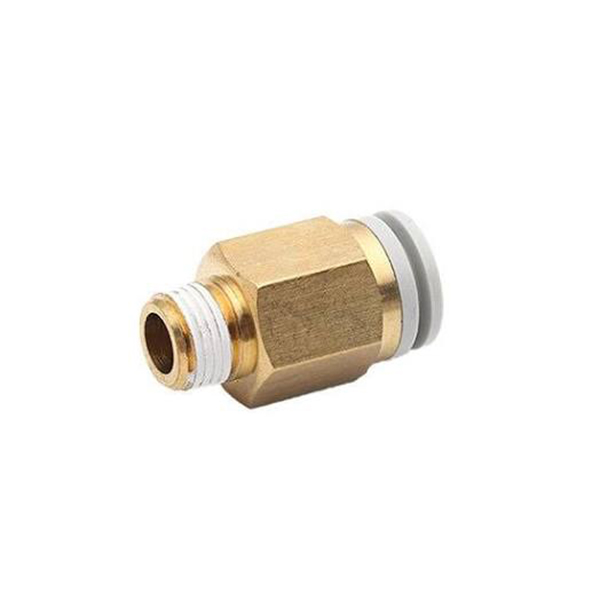

Vidinis siūlas tiesus: vieno galo išorinis sriegis (mikro M sriegis / R kūginis sriegis), vieno galo vamzdžio įkišimas

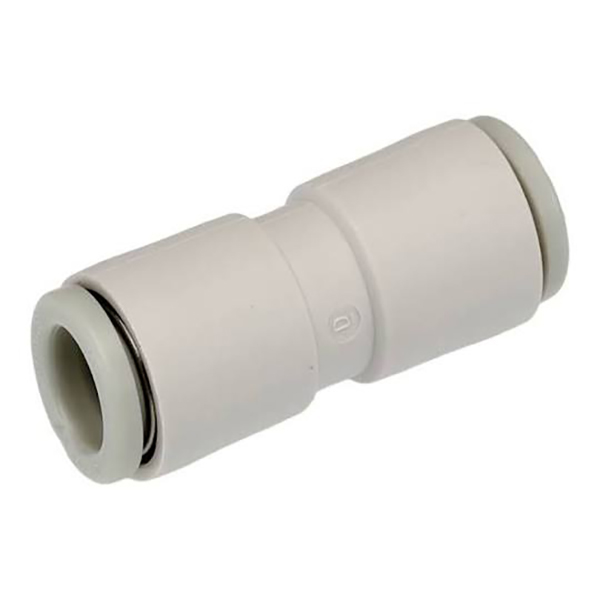

Vienodo skersmens tiesi (-00 priesaga): Abu galai skirti tam pačiam OD vamzdžio užpakaliniam sujungimui

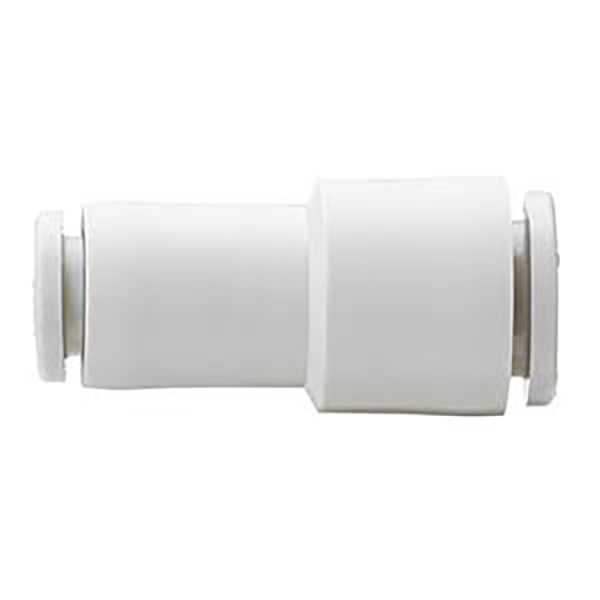

Sumažinti tiesiai: Du prievadai skirtingiems vamzdžių išoriniams skersmenims, kad būtų galima pakeisti vamzdžio dydį
Surinkimas ir išmontavimas viena ranka: įstatykite vamzdelį automatiniam fiksavimui; paspauskite mėlyną atlaisvinimo žiedą, kad ištrauktumėte vamzdelį, visiškai standartizuoti matmenys.
• Spyruoklinio žandikaulio vienu prisilietimu fiksuojama konstrukcija: Vamzdis įdėtas ir užrakintas automatiškai. Paspaudus atlaisvinimo apykaklė vamzdžiui atjungti, kad būtų patogu surinkti.
• Medžiagos sudėtis: Sustiprintas POM plastikinis korpusas; nikeliuotas žalvarinis sriegiuotas galas, apsaugantis nuo rūdžių ir patikimas sandarinimas.
• NBR nitrilo gumos sandariklis stabiliai veikia teigiamoms suspausto oro ir neigiamoms vakuuminėms grandinėms.
• Viso dydžio aprėptis: Maži vamzdeliai Φ2/3.2/4, įprasti Φ6/8/10/12 ir dideli Φ16. Palaiko mikro M sriegius (M3, M5, M6) ir imperialinius R kūginius sriegius (1/8,1/4,3/8,1/2), tinka vakuuminiams generatoriams ir mikro cilindrams.
• Kompaktiškas dydis, idealiai tinka montuoti siaurose automatizuotų mašinų erdvėse.
Pavyzdžiai:
KQ2H04-M5: tiesus išorinis sriegis Φ4 vamzdžiui, M5 × 0,8 išorinis sriegis
KQ2H06-01S: tiesus išorinis sriegis Φ6 vamzdžiui, R1/8 išorinis kūginis sriegis
KQ2H08-00: vienodo skersmens tiesi jungtis, abi jungtys Φ8 vamzdeliams
KQ2H06-08: Sumažinamas tiesus tvirtinimas, Φ6 vienoje pusėje, Φ8 kitoje pusėje
|
Kodo segmentas |
Aprašymas |
|
KQ2H |
Serijos kodas: tiesus įstumiamas tvirtinimas |
|
02/23/04/06/08/10/12/16 |
Vamzdžio išorinis skersmuo ΦD: 2 / 3,2 / 4 / 6 / 8 / 10 / 12 / 16 mm |
|
M3G/M5/M6 |
Metrinis mikro išorinis sriegis: M3 × 0,5 / M5 × 0,8 / M6 × 1,0 |
|
01S/02S/03S/04S |
Imperial R išorinis kūginis sriegis: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Vienodo skersmens tiesus, vienodo vamzdžio dydis abiejuose galuose |
|
Dviženkliai skaitmenys pvz. 06-08 |
Sumažinimas tiesus: priekinio vamzdžio skersmuo → galinio vamzdžio skersmuo |
|
Prekė |
Parametras |
|
Taikoma terpė |
Suslėgtas oras, vakuuminis neigiamas slėgis |
|
Darbinis slėgis |
0 ~ 1,0 MPa; Maksimalus vakuumas: -95 kPa |
|
Darbinė temperatūra |
-5 ℃ ~ +60 ℃ |
|
Korpuso Medžiaga |
Sustiprintas POM; Siūlas: nikeliuotas žalvaris |
|
Sandarinimo medžiaga |
NBR nitrilo guma |
|
Suderinamas vamzdelis |
PU vamzdis, PA nailono vamzdis |
|
Veikimo metodas |
Įdėkite į užraktą; nuspaudimo žiedas vamzdeliui atjungti |

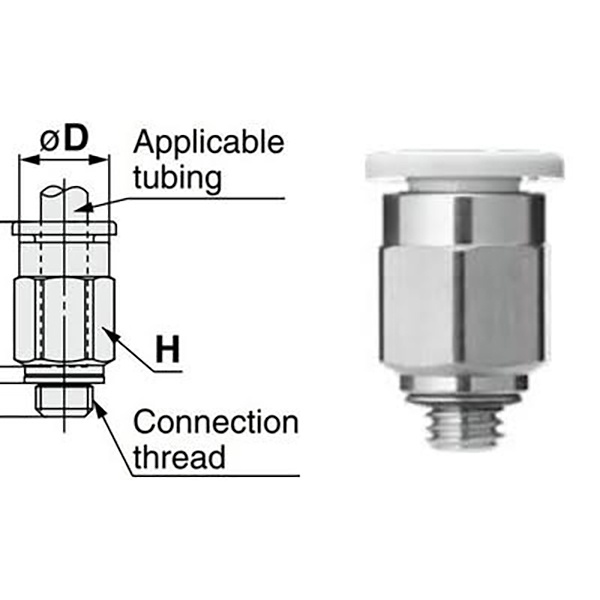

5.1 Vidinis sriegis su metriniu mikro sriegiu
|
Modelisisisis |
Siūlas |
Vamzdis ΦD |
|
KQ2H02-M3G |
M3×0,5 |
Φ2 |
|
KQ2H02-M5 |
M5 × 0,8 |
Φ2 |
|
KQ2H23-M3G |
M3×0,5 |
Φ3.2 |
|
KQ2H23-M5 |
M5 × 0,8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0,5 |
Φ4 |
|
KQ2H04-M5 |
M5 × 0,8 |
Φ4 |
|
KQ2H04-M6 |
M6 × 1,0 |
Φ4 |
|
KQ2H06-M5 |
M5 × 0,8 |
Φ6 |
|
KQ2H06-M6 |
M6 × 1,0 |
Φ6 |

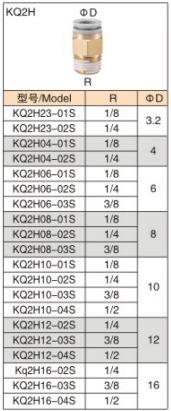

5.2 Vidinis sriegis su Imperial R kūginiu sriegiu
|
Modelisisisis |
Siūlas |
Vamzdis ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Vienodo skersmens tiesė -00 serija
|
Modelisisisis |
Vamzdis ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Tiesios serijos mažinimas
|
Modelisisisis |
Vamzdis ① |
Vamzdis ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Oro tiekimo ir adsorbcijos vamzdynų suderinimas ZH / BM / PBM / PBX vakuumo generatoriams
• Mikro cilindrų ir elektromagnetinių vožtuvų vamzdynai ant automatikos įrangos, montavimas uždarose erdvėse
• Pagrindinės oro linijos atšaka, vienodo skersmens vamzdžio užpakalinė jungtis arba vamzdžio dydžio perėjimas
• Pneumatiniai bandymo strėlės, robotinės pneumatinės grandinės
1. Nupjaukite vamzdį plokščiai be įbrėžimų. Įtrūkimai subraižys sandarinimo žiedus ir sukels oro arba vakuumo nuotėkį.
2. Visiškai įkiškite vamzdelį, kol jis užsifiksuos, kad užsifiksuotų žandikauliai. Prieš ištraukdami vamzdį, visada paspauskite atleidimo žiedą; niekada netraukite jėga.
3. Rekomenduojamas PU / PA standiesiems nailoniniams vamzdeliams. Plonasienė PE minkšta žarna nerekomenduojama.
4. Patvirtinkite įterpimo gylį vakuumo darbo sąlygomis. Jei norite pasirinkti pakartotinius neigiamo slėgio ciklus, palyginkite su BPS prisukamomis detalėmis.
