Tvirtinimo serija

SOLH KQ2E pertvarų jungtis yra ant skydo montuojama pneumatinė vieno prisilietimo jungtis, kurią galima pakeisti SMC KQ2E. Skirtas pneumatinėms linijoms, einančioms per įrangos skydus, valdymo spintas ir švarių patalpų pertvaras. Jis turi tris konstrukcinius variantus: standartinę dviejų vamzdžių pertvarą, kompaktišką J mini pertvarą ir pertvarą su sriegiu į vamzdį. Įrengta nikeliuota žalvario fiksavimo veržlė, skirta saugiam skydelio tvirtinimui, mažam slėgio kritimui, palaiko suspausto oro ir vakuumines sistemas, suderinama su PU, nailono ir PTFE vamzdžiais automatizavimo mašinoms.

SOLH KQ2U ir KQ2UD yra Y tipo kelių prievadų įspaudžiamos kolektoriaus jungtys, priklausančios KQ2 pneumatinių jungiamųjų detalių šeimai, tiesiogiai pakeičiančios SMC KQ2U / KQ2UD. KQ2U yra 1 į 2 išėjimų Y skirstytuvas, o KQ2UD yra kompaktiškas 1 į 2 išėjimų oro skirstytuvas. Galimos išorinio sriegio, vienodo skersmens ir mažinančios versijos. Pagamintos su PBT korpusu ir NBR sandarikliu, šios greitai stumdomos jungiamosios detalės palaiko ir suslėgto oro, ir vakuumines sistemas. Plačiai naudojamas centralizuotam oro tiekimui vakuuminių puodelių matricoms, kelių cilindrų automatikos įtaisams, 3C ir pakavimo mašinoms.

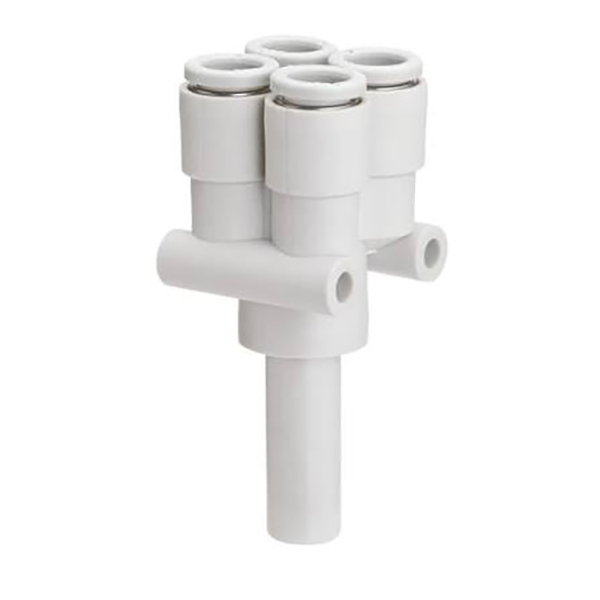

SOLH KQ2X ir KQ2XD serijos sumažina kelių krypčių įstumiamus pneumatinius skirstytuvus, kuriuos galima keisti su SMC KQ2X/KQ2XD. KQ2X yra Y tipo 1-2 redukcinės šakos jungtis; KQ2XD yra kryžminio stiliaus 1 į 4 išėjimų kolektoriaus jungtis. Pagamintas su PBT korpusu ir NBR sandarikliais, palaikantis vakuumo ir suspausto oro paslaugą, suderinamas su PU ir PA nailoniniais vamzdeliais. Sukurta kompaktiškiems automatizavimo įrenginiams, kelių siurbimo taurelių vakuumo paskirstymui ir robotizuoto galinio efektoriaus oro vamzdynams.

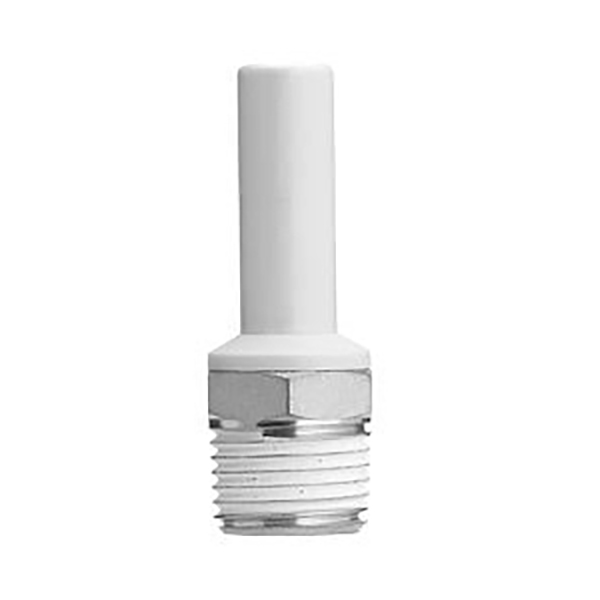

KQ2N stiebo tipo tiesios įstumiamos jungiamosios detalės yra vieno prisilietimo pneumatinės jungtys, sukurtos kaip SMC KQ2N serijos pakaitalai. Šios jungiamosios detalės, turinčios išorinį sriegį, vienodo skersmens stiebą ir mažinančius koto variantus, palaiko greitą PU ir PA vamzdžių vamzdžių surinkimą be įrankių. Tinka tiek suspausto oro, tiek vakuuminiams vamzdynams automatikos įrangoje, robotų tvarkymui ir pneumatiniams įtaisams. PBT korpusas, suporuotas su nikeliu padengtais žalvario siūlais, užtikrina stabilų sandarumą 0 ℃ ~ 60 ℃ darbinėje temperatūroje.

KQ2C įspaudžiami dangteliai yra specialūs vamzdžių kištukai, skirti SOLH KQ2 vieno prisilietimo pneumatinėms detalėms, suprojektuoti kaip SMC KQ2C alternatyva. Naudojant be įrankių įkišimą, dangteliai užsifiksuoja į nenaudojamas įstūmimo angas, kad būtų užtikrintas patikimas vakuuminio ir suspausto oro kontūrų sandarinimas. Pagaminti su PBT korpusu ir NBR sandarinimo žiedu, jie dengia dydžius nuo Φ2 iki Φ16. Plačiai naudojamas įrangos paleidimui, kolektoriaus atsarginių prievadų uždarymui ir laikinam grandinės izoliavimui automatikos mašinose, vožtuvų salelėse ir vakuuminėse sistemose.

KQ2P įspaudžiamas kištukas yra specialus vamzdžio kamštis, skirtas SOLH KQ2 vienu paspaudimu pneumatinėms jungiamosioms detalėms, keičiamas į SMC KQ2P. Jis įkišamas tiesiai į tvirtinimo vamzdžių angas laikinai arba nuolatiniam sandarinimui ir slėgio bandymui. Pagaminta iš PBT+PP korpuso ir NBR alyvai atsparaus sandariklio, veikia nuo -5 ℃ ~ + 60 ℃ vakuumo ir suspausto oro sistemose. Skirtingai nuo KQ2C išorinio apsauginio dangtelio, KQ2P sandarina vidinį oro kanalą. Daugkartinis ir kompaktiškas, plačiai pritaikytas tuščiosios eigos prievadų blokavimui automatinėse pneumatinėse grandinėse.

KQ2R reduktoriaus tiesi įstumiama jungtis yra KQ2 serijos skirtingo skersmens vamzdžių mova, pagaminta kaip SMC KQ2R pakaitalas. Abiejuose galuose yra standartiniai vieno prisilietimo prievadai, skirti sujungti du skirtingo išorinio skersmens oro vamzdelius. Jo sklandus kūginis vidinis praėjimas užtikrina mažesnį slėgio kritimą nei derinant atskiras jungtis. Pagaminta su PBT korpusu, SUS304 nerūdijančio plieno sugriebimo žiedu ir NBR sandarikliu, palaiko suslėgto oro ir vakuumo paslaugą nuo -5 ℃ iki +60 ℃. Keli dydžiai apima Φ2 ~ Φ16 vamzdžių perėjimus, dažniausiai naudojamus pneumatinės grandinės modifikavimui ir vakuuminės linijos skersmens konvertavimui automatikos mašinose.

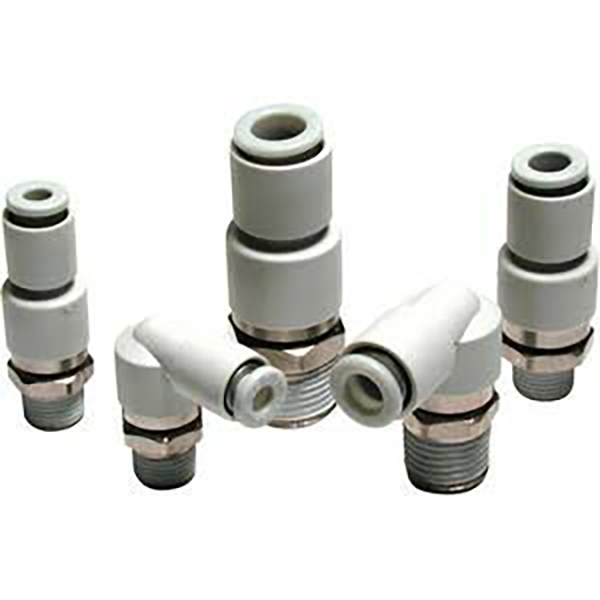

SOLH KS / KX pasukamos rotacinės stumdomos jungiamosios detalės, mažo sukimo momento pneumatinė sukamoji jungtis, skirta roboto riešams ir sukamiesiems stalams. KS vienas guolis, skirtas mažo greičio virpesiams, KX dvigubas guolis greitam nuolatiniam sukimuisi. Be vario nikeliuota konstrukcija, suderinama su vakuumu, nesipainiojanti konstrukcija. Richge Technology sukaupta masė, plačiai naudojama automatikos, maisto ir puslaidininkių projektuose kaip SMC lygiaverčiai sukamieji elementai.

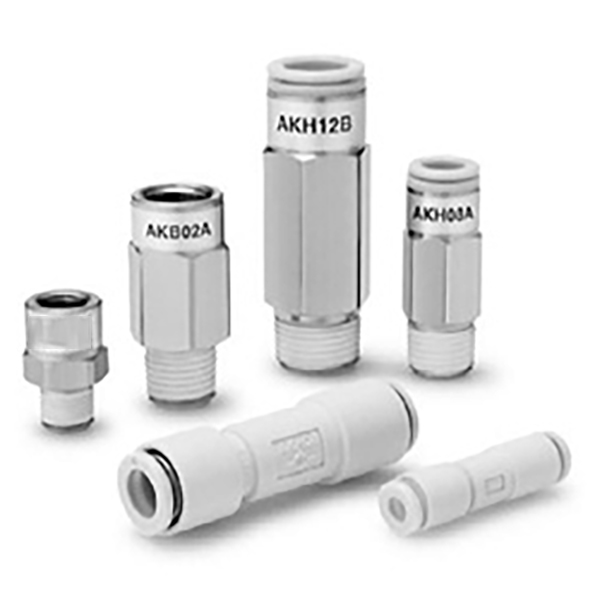

SOLH AKH / AKB movos tipo greito prijungimo atbulinis vožtuvas, integruotas pneumatinis vienpusis vožtuvas kartu su įstumiama jungtimi. Itin mažas 5kPa krekingo slėgis, skirtas vakuuminiam anti-atgaliniam srautui ir cilindro slėgio palaikymui. AKH dviejų vamzdžių sujungimui, AKB srieginė įvorė prievadų apsaugai. PBT korpusas su SUS304 nasrais, plačiai naudojamas vakuuminių generatorių grandinėse. „Richge“ tiekia atsarginius atbulinius vožtuvus kaip patikimus pneumatinius atgalinio srauto stabdymo komponentus.
