IS10 serijos nendrių vamzdžių mechaninis slėgio jungiklis

Gamintojas: SOLH by Richge Technology

Produkto pozicionavimas

     SOLH IS10 serija yra bekontakčių nendrių vamzdžių (sausų nendrių) mechaninis slėgio jungiklis, pagrindinis slėgio stebėjimo komponentas standartinėms pneumatinėms grandinėms. Dėl paprastos kompaktiškos konstrukcijos ir itin patikimo ilgo ciklo veikimo jis plačiai derinamas su FRL oro filtro reguliatoriaus tepalo trimis vienetais, kad realiuoju laiku būtų aptiktas oro slėgis ir blokuojamas signalas.

Darbo principas ir vidinė pagrindinė struktūra

  1. Veikimo principas

     - Suslėgtas oras stumia stūmoklį nuo spyruoklės įtempimo, stūmoklyje esantis magnetas juda arti nendrinio vamzdelio, kad užbaigtų magnetinį paleidiklį ir grandinės laidumą. Kai oro slėgis nukrenta žemiau atstatymo slenksčio, spyruoklė stumia stūmoklį atgal, magnetas nutolsta nuo nendrinio vamzdžio ir grandinė nutrūksta.

  2. Pagrindinės konstrukcinės dalys

     -- Stūmoklis su integruotu nuolatiniu magnetu: jaučia oro slėgio poslinkį

     -- Nendrinis vamzdis (sausas nendrių jungiklis): bekontaktis magnetinis paleidimas, nulis mechaninio kontakto dilimo

     -- Slėgio reguliavimo varžtas: rankiniu būdu atsuktuvu nustatomas paleidimo slenkstis

     -- Mechaninis graduotas žiūrėjimo langas: tiesioginis iš anksto nustatyto slėgio vertės MPa vienetais rodmuo

Standartinių pagrindinių techninių specifikacijų lentelė

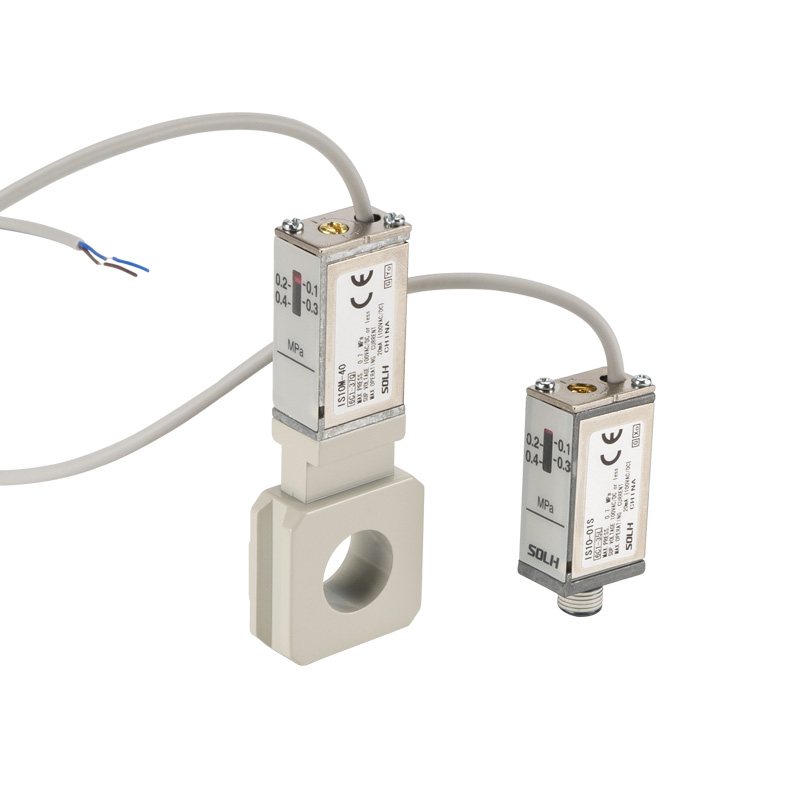

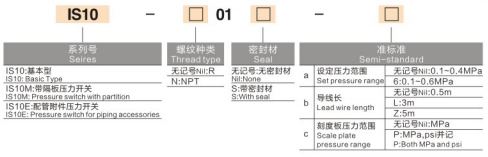

Visos serijos modelis ir du tvirtinimo stiliai

Dvi pagrindinės montavimo struktūros skirtingiems išdėstymo poreikiams:

  1. Inline sriegio tvirtinimo tipas (IS10-01S)

     -- Tiesioginis sraigtinis montavimas per R1/8 sriegio prievadą, suderinamas su vienu cilindru, solenoidinio vožtuvo išleidimo anga ir mini atskirais oro aptarnavimo įrenginiais.

  2. Kolektoriaus pagrindo tvirtinimo tipas (IS10M / IS10E)

     -- IS10M su kvadratiniu tvirtinimo pagrindu šone, gali būti tiesiogiai prisegamas prie SMC standartinio kintamosios srovės modulinių FRL trijų blokų be papildomų adapterio jungiamųjų detalių, taupant spintelės vidinę montavimo vietą.

Pagrindiniai produkto konkurenciniai pranašumai

  1. Nulinis mechaninio kontakto susidėvėjimas

     -- Nekontaktinis magnetinis nendrinis paleidimas, kontaktiniame taške nėra elektros kibirkšties; tarnavimo laikas 5–10 kartų ilgesnis nei tradicinių mechaninių mikrokontaktinių slėgio jungiklių, tokių kaip IS3000.

  2. Intuityvus slėgio kalibravimas neprisijungus

     -- Šoninis įmontuotas MPa graduotas skalės langas, reguliavimo varžtas atsuktuvu; slėgio slenkstį galima nustatyti be maitinimo vietoje.

  3. Universalus AC ir DC apkrovų suderinamumas

     -- Palaiko visą AC/DC įtampą, žemesnę nei 100 V, gali tiesiogiai valdyti miniatiūrinius solenoidinius vožtuvus arba prijungti skaitmeninius PLC įvesties gnybtus be tarpinės relės.

  4. Miniatiūrinis lengvas kompaktiškas dizainas

     -- 16 % lengvesnis ir 11 % mažesnis tūris nei senosios kartos IS1000 serija, puikiai tinka itin integruotam siauram automatizuotos įrangos išdėstymui.

Tipiškų pramoninio taikymo scenarijų atitikimas

  1. Pagrindinis oro šaltinio žemo slėgio stebėjimas ir signalizacija

     -- Montuojamas prie FRL trijų vienetų išleidimo angos; siunčia blokavimo aliarmo signalą, kai tiekimo slėgis nukrenta žemiau 0,4 MPa, kad apsaugotų pneumatinius vibratorius ir smūginius plaktukus nuo nepakankamos stūmos žalos.

  2. Cilindro viso eigos padėties patvirtinimas

     - Kai cilindras visiškai išsitraukia, kameros slėgis pakyla iki iš anksto nustatytos vertės, kad būtų išvestas paleidimo signalas, skirtas nuosekliam kito gamybos stoties veiksmo blokavimui.

  3. Vibratoriaus grandinės saugos apsauga

     -- Tikralaikis darbinio oro slėgio stebėjimas; atjunkite greitojo išmetimo vožtuvo maitinimą, kai slėgis yra mažesnis nei slenkstis, venkite vibratoriaus perdegimo dėl silpnos vibracijos jėgos.

Vieno sakinio santrauka

     SOLH IS10 serijos nekontaktinis nendrinio vamzdžio slėgio jungiklis siūlo įmontuotus sriegius ir FRL kolektoriaus prisegimo variantus su reguliuojamu diapazonu 0,1–0,6 MPa, 5 milijonų ilgo ciklo eksploatavimo trukmę ir neprisijungus atliekamą slėgio kalibravimą, idealų nebrangų kompaktišką oro slėgio stebėjimo jutiklį cilindrų, vibratorių ir bendrosios automatikos pneumatinėms grandinėms.
