KQ2N yra stiebo tipo tiesi pneumatinė jungtis. Vienas galas yra išorinis sriegis arba kotas, kitas galas priima PU/PA oro vamzdelius. Tai tiesioginis SMC KQ2N serijos vieno prisilietimo jungiamųjų detalių pakaitalas. Plačiai naudojamas pneumatinėse grandinėse ir vakuuminiuose vamzdynuose. Įrengimas be įrankių, tiesiog paspauskite atlaisvinimo antkakliuką, kad greitai įstatytumėte arba pašalintumėte vamzdelį.
Galimi keturi konstrukcijų tipai:

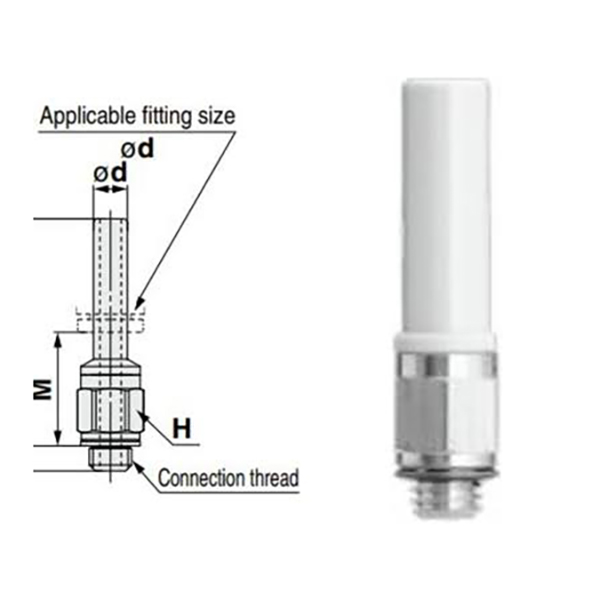

Vidinio sriegio koto tipas (M sriegis: M5)

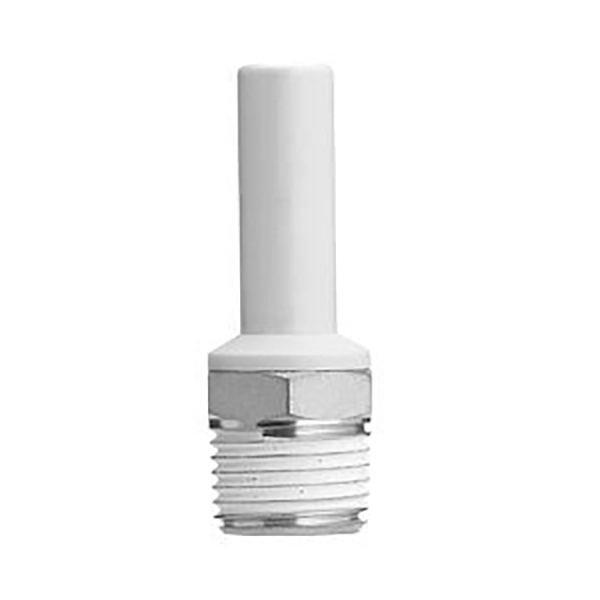

Vidinio sriegio koto tipas (Imperatorinis kūginis R sriegis: 1/8, 1/4, 3/8)
• Vienodo skersmens kotas tiesus (-99 priesaga): abu galai su tuo pačiu OD kotu
• Sumažinamas stiebas tiesus: du stiebai su skirtingu išoriniu skersmeniu dydžio perėjimui
Pavyzdys: KQ2N04-M5
• KQ2N: serijos kodas, stiebo tipo tiesus tvirtinimas
• 04: Vamzdžio išorinis skersmuo Φ4 mm įstumimo pusėje
• M5 / 01S / 02S: išorinio sriegio specifikacija
• -99: vienodo skersmens stiebas, tiesus tvirtinimas

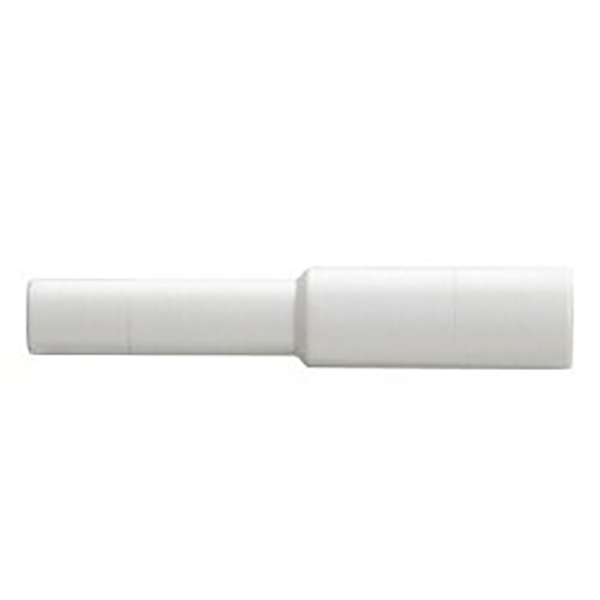

• 04-06: Sumažinamas koto tvirtinimas, ①Φ4 → ②Φ6
|
Kodo segmentas |
Aprašymas |
|
KQ2N |
Serijos kodas: stiebo tipo tiesi įstumiama jungtis |
|
04/06/08/10/12/16 |
Vamzdžio išorinis skersmuo ΦD (mm) |
|
M5 |
Metrinis išorinis sriegis M5×0,8 |
|
01S/02S/03S |
Imperial R kūginis sriegis: R1/8, R1/4, R3/8 |
|
-99 |

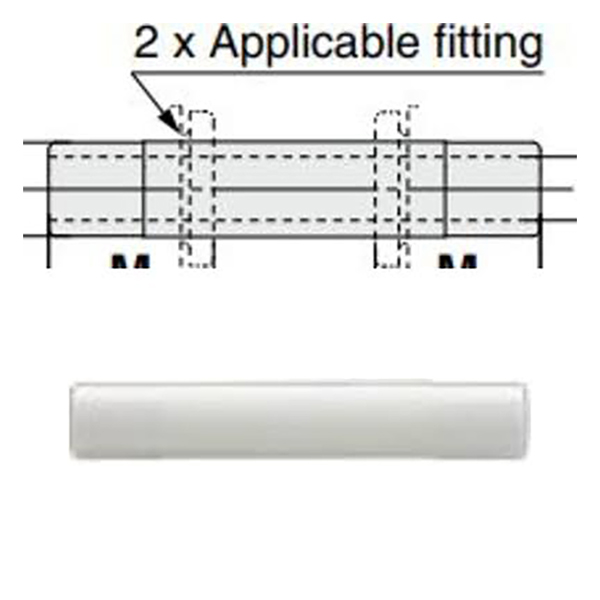

Vienodo skersmens stiebas tiesus, abu galai vienodi OD |
|
Dviejų skaitmenų, pvz., 04-06 |

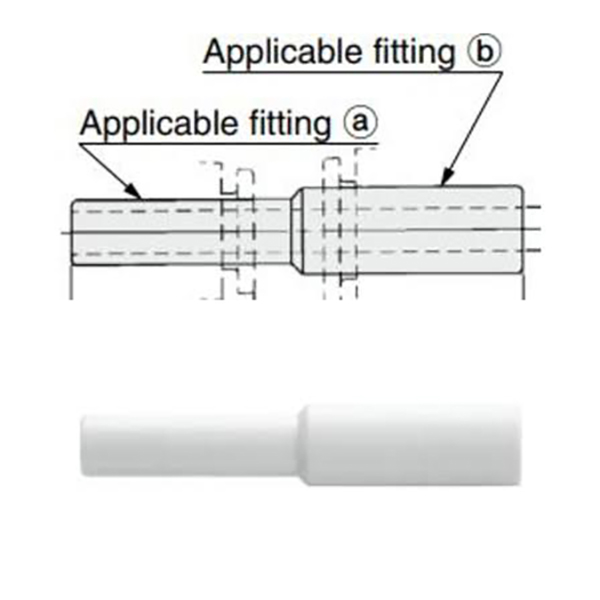

Sumažinamas koto tvirtinimas: ① įėjimo OD, ② išleidimo OD |
|
Prekė |
Parametras |
|
Taikomas vamzdelis |
PU poliuretano vamzdis, PA nailono vamzdis |
|
Darbinis slėgis |
0 ~ 1,0 MPa, suderinamas su vakuuminio neigiamo slėgio grandine |
|
Darbinė temperatūra |
0℃ ~ +60℃ |
|
Korpuso Medžiaga |
Plastikinis korpusas; Nikeliuota žalvario srieginė dalis, atspari korozijai |
|
Sandarinimo našumas |
Puikus siūlų sandarinimas |
|
Prisijungimo būdas |
Įstūmimas; spaudos atleidimo apykaklė vamzdžiui atjungti |
4.1 Metric M vyriškos gijos versija
|
Modelisisisis |
Siūlas |
Vamzdis ΦD |
|
KQ2N04-M5 |
M5 × 0,8 |
Φ4 |
|
KQ2N06-M5 |
M5 × 0,8 |
Φ6 |
4.2 Imperial R kūgio vyriško sriegio versija
|
Modelisisisis |
Siūlas R |
Vamzdis ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |
4.3 Vienodo skersmens kotas tiesus (-99 serija)
|
Modelisisisis |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |
4.4 Sumažinti koto tiesus tvirtinimas
|
Modelisisisis |
① Koto OD |
② Stiebo OD |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Plastikinis korpusas su nikeliu padengtu žalvario sriegiu, užtikrinančiu atsparumą korozijai ir patikimą sriegio sandarinimą
• Suderinamas su PU poliuretano oro vamzdeliu ir PA nailono vamzdeliu
Vardinis darbinis slėgis 0–1,0 MPa, tinka vakuuminėms neigiamo slėgio grandinėms
• Darbinės temperatūros diapazonas: 0℃ ~ +60℃
• Paprastas surinkimas: laikykite vamzdžio galą lygų ir įdėkite tiesiai; paspauskite priekinį atlaisvinimo apykaklę, kad ištrauktumėte vamzdelį ir išardytumėte
Automatikos technika, robotinės rankos, vakuuminės adsorbcijos sistemos, pneumatinės armatūra, oro kompresorių vamzdynai. Tiesioginis importuotų SMC KQ2N serijos jungiamųjų detalių pakeitimas.
