KQ2W serijos prailgintas vyriškas sriegis prispaudžiamas alkūnė

SOLH KQ2W serija 90° prailgintas vyriškas sriegis prispaudžiamas alkūnė | SMC KQ2W lygiavertė pneumatinė jungtis

Gamintojas: SOLH by Richge Technology | KQ2W prailginta L tipo vieno prisilietimo alkūnė

1. Produkto apžvalga

     KQ2W serija yra L tipo pailginto koto įstumiama alkūnė, priklausanti SOLH KQ2 pneumatinių jungiamųjų detalių šeimai. 90° stačiakampė konstrukcija. Vienas galas išorinis sriegis (imperinis R kūginis sriegis / metrinis M smulkus sriegis), kitas galas skirtas PU/PA pneumatinio vamzdelio įkišimui. Serijoje taip pat yra neredukuojanti prailginta versija KQ2Wxx-99, abu galai skirti vamzdžių jungtims vamzdynui pailginti ir išvengti kliūčių.

     Pagrindinis pranašumas: Išplėstinė stiebo konstrukcija pašalina įrengimo vietos apribojimus ir mechaninius trukdžius. Vieno prisilietimo struktūra, vamzdžio įdėjimas ir pašalinimas be įrankių. Plastikinis korpusas + žalvarinė srieginė dalis, apsauganti nuo senėjimo, suderinama su pneumatinėmis ir vakuuminėmis grandinėmis. Tiesioginio importo pakaitalas SMC KQ2W serijai užsienio projektams.

2. Modelio kodo paaiškinimas

  Formatas: KQ2W □□ - □□S

     KQ2W: L tipo prailgintos alkūnės serijos kodas

     □□: vamzdžio išorinis skersmuo ΦD (02 = 2 mm, 23 = 3,2 mm, 04 = 4 mm, 06 = 6 mm, 08 = 8 mm, 10 = 10 mm, 12 = 12 mm, 16 = 16 mm)

     Priesaga:01S02S/03S/04S: Imperial R išorinis sriegis (1/8", 1/4", 3/8", 1/2")

     M3GM5: metrinis išorinis sriegis M3 × 0,5 / M5 × 0,8
     -99: Neredukuojanti prailginta versija, abiejų galų vienodo skersmens vamzdžio jungtis, be sriegio

3. Pagrindinės techninės specifikacijos ir medžiaga

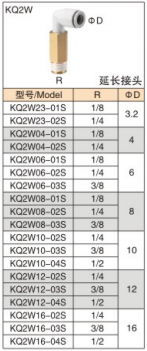

4. Visas modelių sąrašas

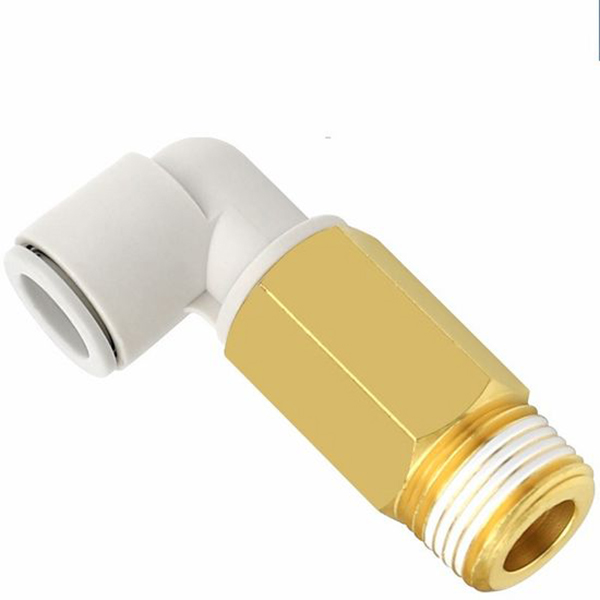

4.1 Imperial R sriegio versija (žalvarinis vyriškas siūlas)

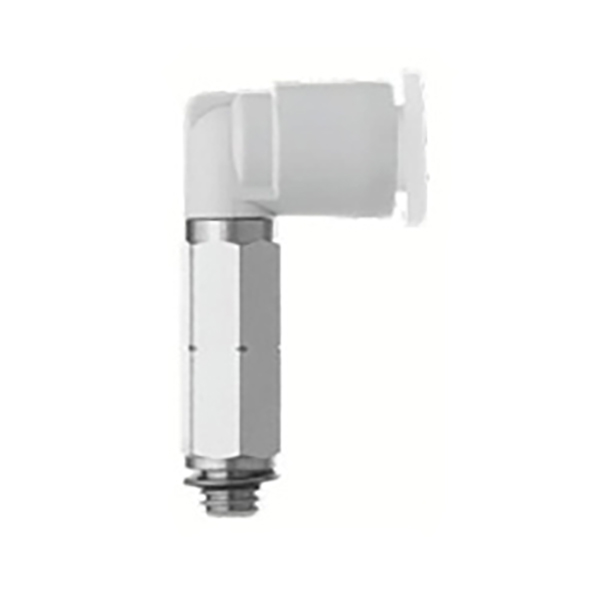

4.2 Metric M sriegio versija

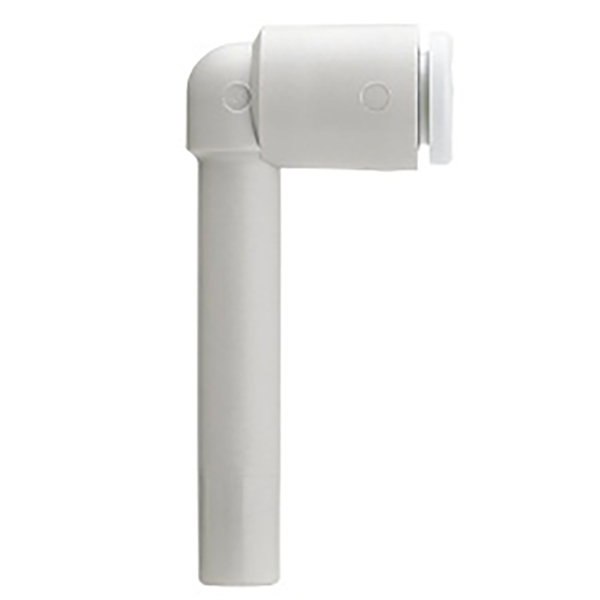

4.3 Nemažinanti išplėstinė versija (vamzdis į vamzdelį, be sriegio)

5. Taikymo scenarijai

     • Venkite mechaninių trukdžių cilindrams, vakuumo generatoriams ir solenoidiniams vožtuvams; išplėsti ir nukreipti dujotiekio kryptį

     • 90° pailgintas vamzdelių maršrutas, skirtas robotizuotoms vakuuminių siurbtukų grandinėms kompaktiškose automatikos linijose

     • Tiesioginis originalaus SMC KQ2W pakeitimas, importo pakeitimas siekiant sumažinti išlaidas

6. Montavimo pastabos

      • Nupjaukite vamzdelį vertikaliai ir plokščiai, iki galo įkiškite į apačią, kad užtikrintumėte sandarumą.

     • PTFE juosta gali būti vyniojama ant siūlų; per daug neužveržkite sriegių, kad neįtrūktų jungiamosios detalės korpusas.

     • Vamzdžio išėmimas: paspauskite baltą atlaisvinimo žiedą ir vienu metu traukite vamzdelį į išorę.
