KQ2X / KQ2XD serijos redukuojanti daugiakryptė įstumiama jungtis

SOLH KQ2X / KQ2XD serijos mažinanti Y ir daugiakryptė įstumiama jungtis | SMC ekvivalentas pneumatinis skirstytuvas

Gamintojas: SOLH by Richge Technology | SMC KQ2X / KQ2XD pakaitinis sumažinantis Y ir 4 krypčių įstumiamas skirstytuvas

1. Produkto apžvalga

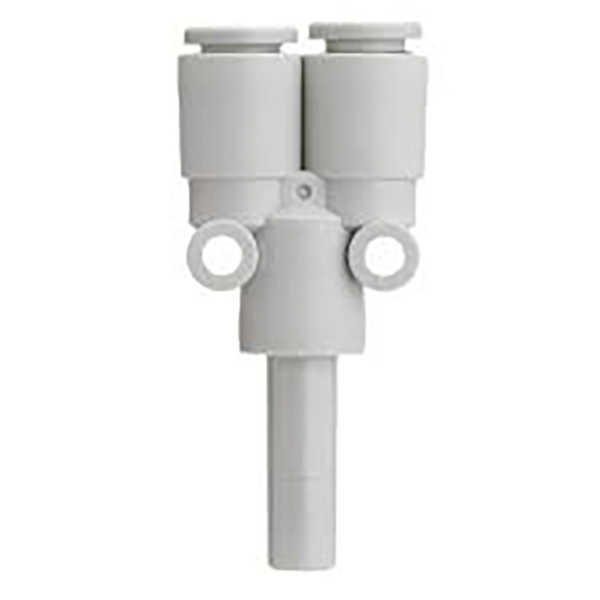

KQ2X serija: redukcinis Y tipo skirstytuvas, 1 in 2 Out

     KQ2X yra Y formos nuo 1 iki 2 mažinanti įstumiama jungtis. Prievadas ② ​​yra vieno kamieno prievadas; Prievadą ① sudaro du identiški įstumiami prievadai. Jis padalija vieną įeinančio oro srautą į du vienodo skersmens išėjimus su skirtingais įleidimo ir išleidimo vamzdžių dydžiais, taip sumažinant ir vamzdyno išsišakojimą pneumatinėms grandinėms ir vakuumo linijos paskirstymui.

     Medžiaga: PBT plastikinis korpusas, NBR sandarinimo žiedai. Suderinamas su PU / PA pneumatiniais vamzdeliais. Greitas jungiamasis surinkimas, nereikia PTFE juostos.

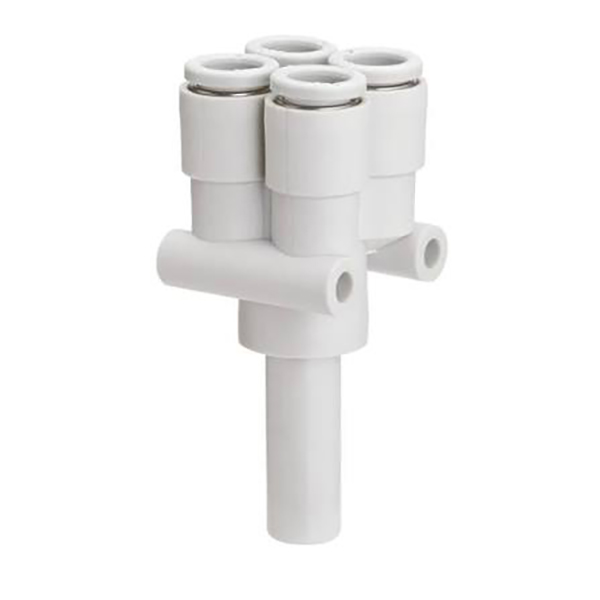

KQ2XD serija: kryžminio tipo 4 krypčių skirstytuvas, 1 į 4 išvestis

     KQ2XD yra nuo 1 iki 4 mažinanti kelių prievadų įstumiama jungtis. Prievadas ② ​​yra vieno kamieno prievadas; Prievadas ① suteikia keturis identiškus įstūmimo prievadus. Jis padalija vieną oro tiekimą į keturias vienodo skersmens šakas su mažesne konstrukcija, taupydamas montavimo vietą. Idealiai tinka kelių stočių miniatiūriniam vakuuminiam arba pneumatiniam paskirstymui.

Medžiaga tokia pati kaip KQ2X: PBT korpusas + NBR sandarikliai, įstumiama konstrukcija, suderinama su PU ir nailoniniais oro vamzdeliais.

2. Modelio kodo paaiškinimas

KQ2X serija

  Formatas: KQ2XXX-XX
     Pirmieji du skaitmenys: dviejų šakų prievadų vamzdžio OD (prievadas ①)
     Paskutiniai du skaitmenys: pagrindinio įleidimo angos koto išorinis skersmuo (prievadas ②)
     Pavyzdys: KQ2X04-06 → Prievadas ①: du × Φ4 įstumiami prievadai; Prievadas ②: Φ6 kotas

KQ2XD serija

   Formatas: KQ2XDXX-XX
     Pirmieji du skaitmenys: keturių šakų prievadų vamzdžio OD (prievadas ①)
     Paskutiniai du skaitmenys: pagrindinio įleidimo angos koto išorinis skersmuo (prievadas ②)
     Pavyzdys: KQ2XD04-06 → Keturi × Φ4 prievadai prie ① prievado; Prievadas ②: Φ6 kotas

3. Pagrindinės techninės specifikacijos ir montavimo vadovas

Montavimo instrukcijos

     • Perpjaukite vamzdelius stačiai ir vertikaliai, iki galo įkiškite į jungiamąją detalę, kol įsitaisysite.

     • Norėdami išimti vamzdelį: pirmiausia paspauskite atleidimo žiedą, tada ištraukite vamzdelį.

Diferencijavimo vadovas

     • KQ2X: 1 įėjimas, 2 išėjimai (Y tipo 2 krypčių skirstytuvas)

     • KQ2XD: 1 įėjimas, 4 išėjimai (kryžminis 4 krypčių skirstytuvas)

Taikymo scenarijai

     • Vakuuminės grandinės paskirstymas keliems siurbimo taureliams automatikoje

     • Pneumatinė šaka, skirta mažiems strypams, 3C ir pakavimo įrangai

     • Kompaktiškas kolektorius, skirtas kelių stočių miniatiūriniams vakuumo moduliams

     • Robotinis galinio efektoriaus oro linijos padalijimas su mažesniu plotu
