KQ2Y serijos vyriškas bėgimo stulpelis

SOLH KQ2Y serijos vyriški bėgimo trišakiai įspaudžiami tvirtinimo elementai | Service Tee pneumatinė jungtis

Gamintojas: SOLH by Richge Technology | SMC KQ2Y Equivalent Male Run Tee (Service Tee) Vieno prisilietimo tvirtinimas

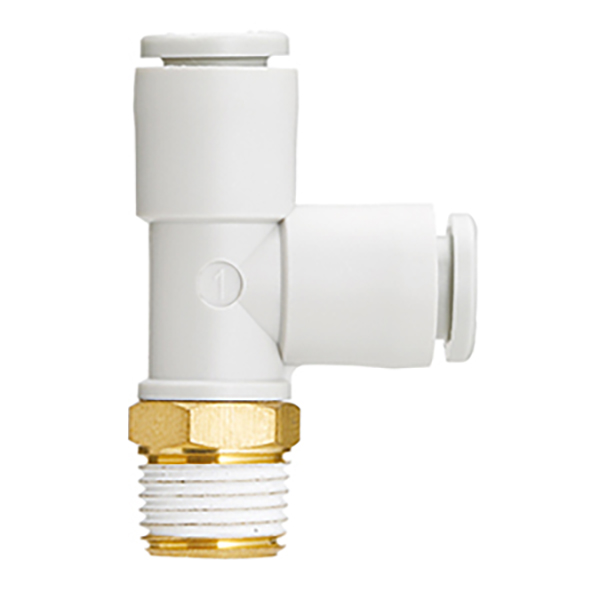

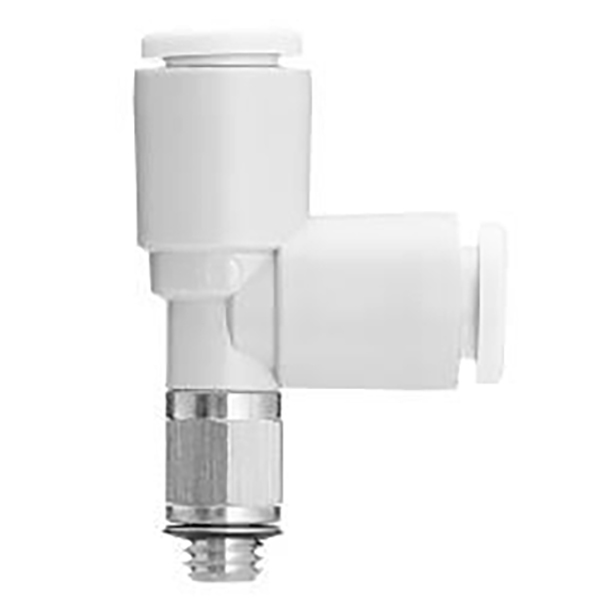

1. Produkto apžvalga

     KQ2Y yra „Male Run Tee“ (paprastai žinomas kaip „Service Tee“) iš SOLH KQ2 vieno prisilietimo tvirtinimo serijos. Jo pagrindinė konfigūracija yra1 vidinis sriegis įvadas + 2 vienodo skersmens įstūmimo angos. Jis atšakoja du oro vamzdelius tiesiai iš pagrindinio srieginio prievado ir yra viena plačiausiai naudojamų pneumatinių sistemų atšakų.

2. Modelių pavadinimų taisyklės

  Modelisisisio suskirstymo pavyzdys:KQ2Y06-01AS
     KQ2: KQ2 serijos antrosios kartos įstumiama jungtis (baltas korpusas)
     Y: Run Tee, išorinis sriegis T tipo trišakis (1 srieginis įėjimas, 2 įstumiami išėjimai)
     06: Išorinis vamzdžių skersmuo, skirtas įstūmimo angoms: φ6 mm
     01: išorinio sriegio specifikacija (R18; metrinė M3 / M5 / M6)
     A: Tarpiklio sandariklis pakartotiniam surinkimui ir išmontavimui; S: iš anksto užteptas sriegio sandariklis, nenaudojamas pakartotinai; N: nikeliuotas, atsparus korozijai

  Pavyzdys:KQ2Y04-M5A → M5 išorinio sriegio įvadas, dvigubi φ4 mm įstumiami išėjimai, tarpiklio sandariklis.

3. Struktūra ir pagrindinės savybės

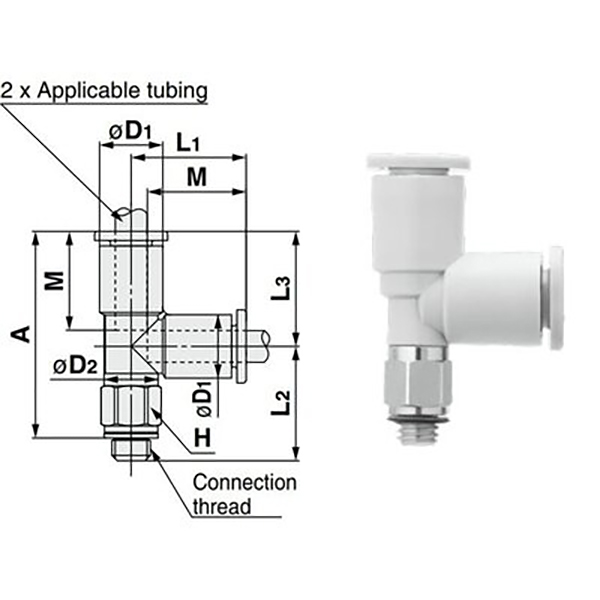

  3.1 T tipo struktūra (1 įvestis, 2 išėjimai)

     • Įvadas: Vidinis sriegis (Metric M / Imperial R), jungiamas prie vožtuvų, oro balionų ir magistralinių vamzdynų

     • Išparduotuvės: 2 vienodo skersmens įstūmimo prievadai PU / nailoniniams vamzdeliams, jungtis be įrankių

     • Sriegio galo atramos360° sukimasis. Sumontavus galima laisvai reguliuoti orientaciją, kad būtų išvengta vamzdelių sukimosi įtempių.

  3.2 Pagrindiniai pranašumai

     • Patogus aptarnavimui dizainas: Nereikia pjauti pagrindinio vamzdžio. Atjunkite tiesiai iš srieginio prievado, kad būtų lengva pridėti ir prižiūrėti grandinę.

     • Kompaktiškas ir lengvas: PBT plastikinis korpusas + nikeliuotas žalvario siūlas, mažas plotas ir mažas svoris.

     • Suderinamas su vakuumu: Veikia nuo -100kPa vakuumo iki 1.0MPa teigiamo slėgio, tinka vakuuminėms grandinėms.

     • Aukštas sandarinimo efektyvumas: NBR sandarinimo žiedas. A tipo tarpiklis leidžia pakartotinai išardyti; S tipo iš anksto padengtas sandariklis apsaugo nuo nuotėkio.

     • Lengvas vamzdžio atleidimas: Apvalus atleidimo mygtukas. Paspauskite, kad nuimtumėte vamzdelį nepažeidžiant išorinės vamzdelio sienelės.

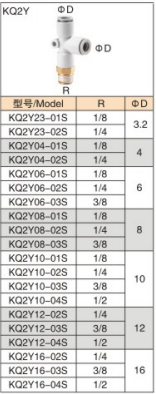

4. Modelių ir specifikacijų sąrašas

  4.1 metrinis sriegis (M3 / M5 / M6)

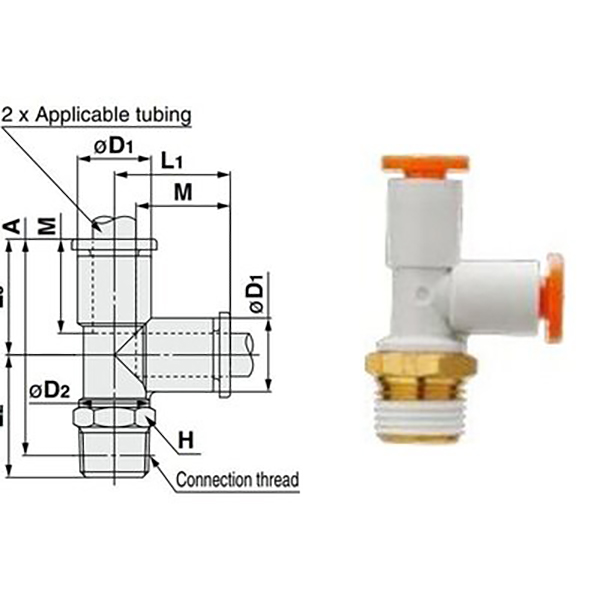

  4.2 Imperial vamzdžio sriegis (R1/8 ~ R1/2, pramonės standartas)

5. Bendrosios techninės specifikacijos (KQ2 serijos standartas)

6. Pasirinkimo palyginimas: KQ2Y vs KQ2D vs KQ2T

7. Pasirinkimo ir montavimo gairės

  Pasirinkimo vadovas

     • Atšaka nuo solenoidinio vožtuvo / cilindro išorinio sriegio prievado → KQ2Y (pvz., KQ2Y06-01AS)

     • Padalintas 1-2 vamzdeliuose, mažas triukšmo reikalavimas → KQ2D

     • Standartinis stačiakampis padalintas, ekonomiškas projektas → KQ2T

  Diegimo pastabos

     • Nupjaukite vamzdį plokščiai be įbrėžimų. Įkiškite vamzdelį iki galo, kol išgirsite spragtelėjimą, kad išvengtumėte oro nuotėkio.

     • A tipas (tarpiklis) gali būti pakartotinai išardomas; S tipo (iš anksto padengtas sandariklis) po išmontavimo reikia iš naujo užsandarinti.

     • Jei norite naudoti vakuumą, pasirinkite A tipą su NBR sandarikliu, kad išlaikytumėte stabilų vakuumo lygį.

8. Tipinės programos

     • Solenoidinio vožtuvo išleidimo angos išsišakojimas: KQ2Y06-01AS, sumontuotas ant 5/2 krypčių solenoidinio vožtuvo R1/8 prievado, kad būtų tiekiamas du oro balionai.

     • Sinchronizuotas cilindro valdymas: KQ2Y08-02AS ant pagrindinio R1/4 srieginio prievado, kad būtų galima padalyti į du φ8 vamzdelius, kad būtų galima sinchroniškai paleisti dvigubą cilindrą.

     • Vakuuminės grandinės modifikavimas: Atšaka nuo vakuumo generatoriaus pagrindinio sriegio prievado iki vakuuminių siurbtukų, lengva prižiūrėti ir modifikuoti.
