Gamintojas: SOLH by Richge Technology | KQ2T Tee & Cross vieno prisilietimo pneumatinės jungiamosios detalės
 |
 |
 |
 |
 |
 |
 |
 |
KQ2T serija priklauso SOLH pilnai KQ2 pneumatinių vieno prisilietimo jungiamųjų detalių šeimai, pasižyminčia be įrankių greito prijungimo ir paleidimo konstrukcija, skirta 3 krypčių ir 4 krypčių oro vamzdynų šakoms. Ši gaminių linija apima T tipo trišakius ir kryžminio tipo keturių krypčių jungiamąsias detales, įskaitant vienodo skersmens, sumažinimo, išorinio sriegio (imperinės / metrinės) versijas, kad atitiktų įvairius pneumatinės grandinės nukreipimo ir vamzdynų sujungimo poreikius.
Submodelių klasifikacija:
KQ2T: T tipo 3 jungčių trišakiai jungiamoji detalė (vienodo skersmens / sumažinimo / išorinio sriegio tipas)
KQ2TW: kryžminė 4 krypčių jungtis (vienodo skersmens visoms prievadams)
KQ2TX: kryžminis 4 krypčių tvirtinimas (1-oji sumažinimo specifikacija)
KQ2TY: kryžminis 4 krypčių tvirtinimas (2-oji sumažinimo specifikacija)
Pagrindinė medžiaga ir našumas: Didelio stiprumo PBT plastiko korpusas, nerūdijančio plieno laikantys nagai, NBR nitrilo gumos sandarinimo žiedai. Visiškai suderinamas su PU ir PA nailoniniais pneumatiniais vamzdžiais, tinka tiek vakuuminio neigiamo slėgio, tiek suslėgto oro teigiamo slėgio pneumatinėms grandinėms, plačiai naudojamas automatizuotoje įrangoje ir robotizuotose oro paskirstymo sistemose.

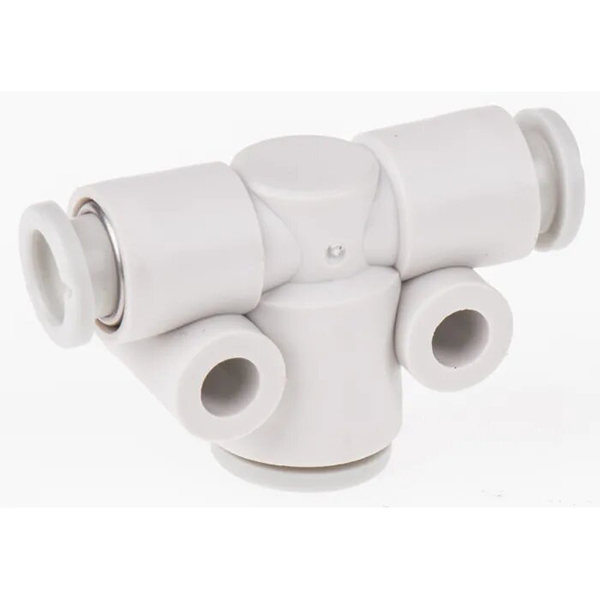

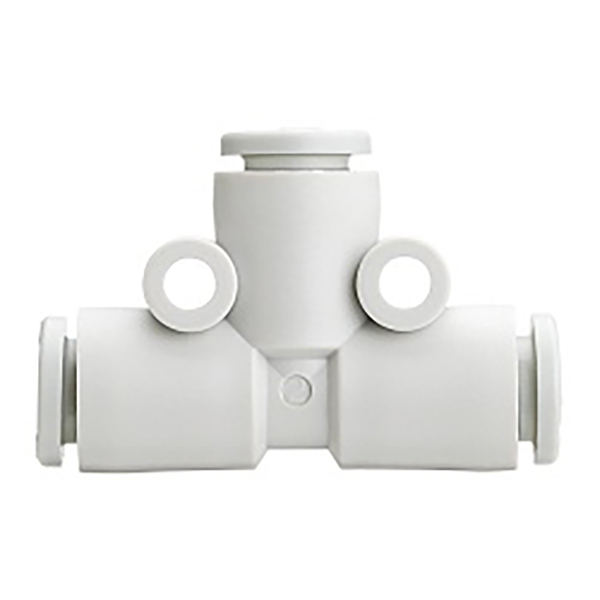

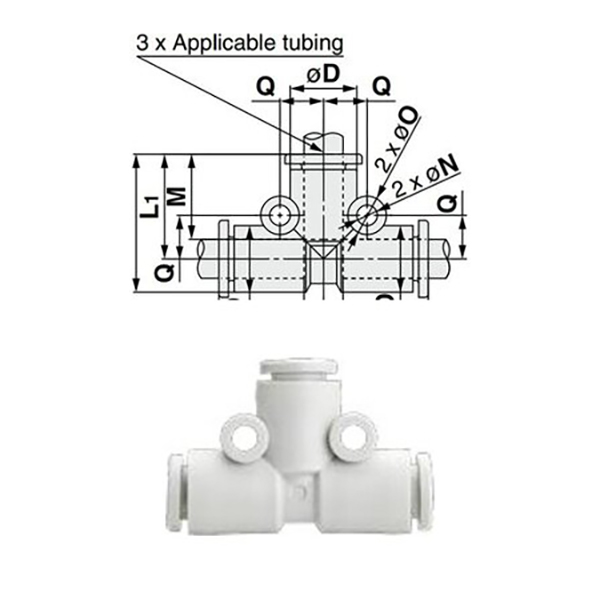

2.1 vienodo skersmens trišakis (KQ2T□□-00, besriegis 3 krypčių tokio pat dydžio)
Trys prievadai turi identišką vamzdžio skersmenį, be sriegio konstrukcijos, skirtos vienodai oro nukreipimui tos pačios specifikacijos pneumatiniuose vamzdynuose.
|
Modelisisisisisisis |
Vamzdžio išorinis skersmuo ΦD (mm) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |
2.2 Sumažinanti trišakis (KQ2T①-②, dviejų dydžių vamzdyno konversija)
Abiejų šoninių prievadų skersmuo yra ①, o vidurinis viršutinis - ② skersmuo, naudojamas vamzdynų konvertavimui ir srauto paskirstymui skirtingo kalibro pneumatiniams vamzdžiams.
|
Modelisisisisisisis |
Šoninis prievadas ΦD ① (mm) |
Vidurinis prievadas ΦD ② (mm) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

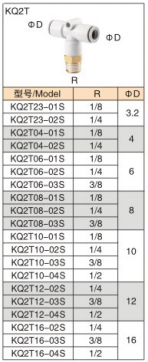

2.3 Imperial R kūginis vyriškas siūlas
Abi šoninės angos vamzdeliui įkišti, vidurinė anga su imperiniu R kūginiu išoriniu sriegiu, skirta srieginiam sujungimui su pneumatiniais vožtuvais, cilindrais ir kitais komponentais.
|
Modelisisisisisisis |
R gijos specifikacija |
Vamzdžio išorinis skersmuo ΦD (mm) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

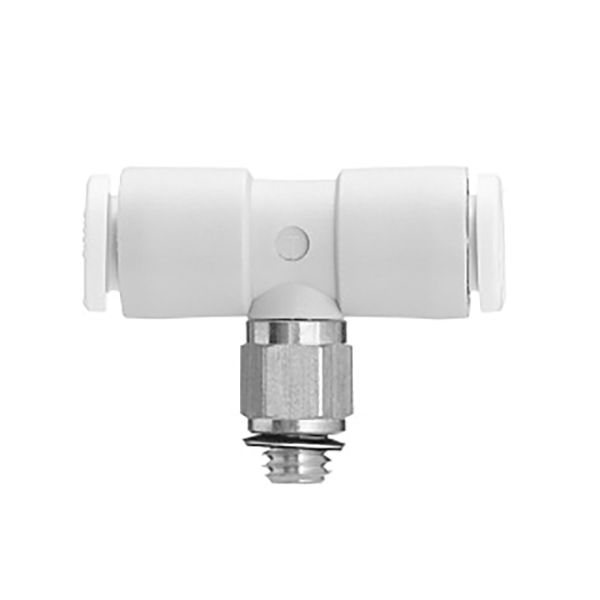

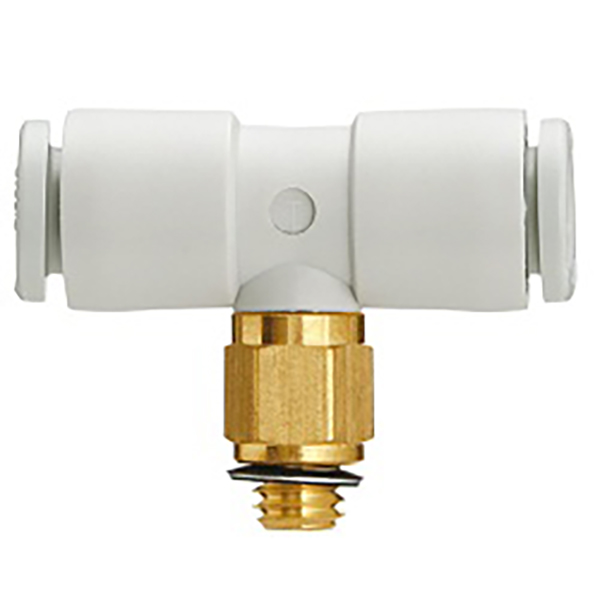

2.4 Metrinis smulkaus sriegio vyriškas trišakis
Abu šoniniai vamzdžių įkišimo prievadai, vidurinė anga su metriniu smulkiu išoriniu sriegiu, tinka miniatiūriniams pneumatiniams komponentams ir tikslios automatikos įrangos vamzdynams.
|
Modelisisisisisisis |
Metrinės gijos specifikacija |
Vamzdžio išorinis skersmuo ΦD (mm) |
|
KQ2T02-M3G |
M3×0,5 |
2 |
|
KQ2T02-M5 |
M5×0,8 |
2 |
|
KQ2T23-M3G |
M3×0,5 |
3.2 |
|
KQ2T23-M5 |
M5×0,8 |
3.2 |
|
KQ2T04-M3G |
M3×0,5 |
4 |
|
KQ2T04-M5 |
M5×0,8 |
4 |
|
KQ2T04-M6 |
M6 × 1,0 |
4 |
|
KQ2T06-M5 |
M5×0,8 |
6 |
|
KQ2T06-M6 |
M6 × 1,0 |
6 |

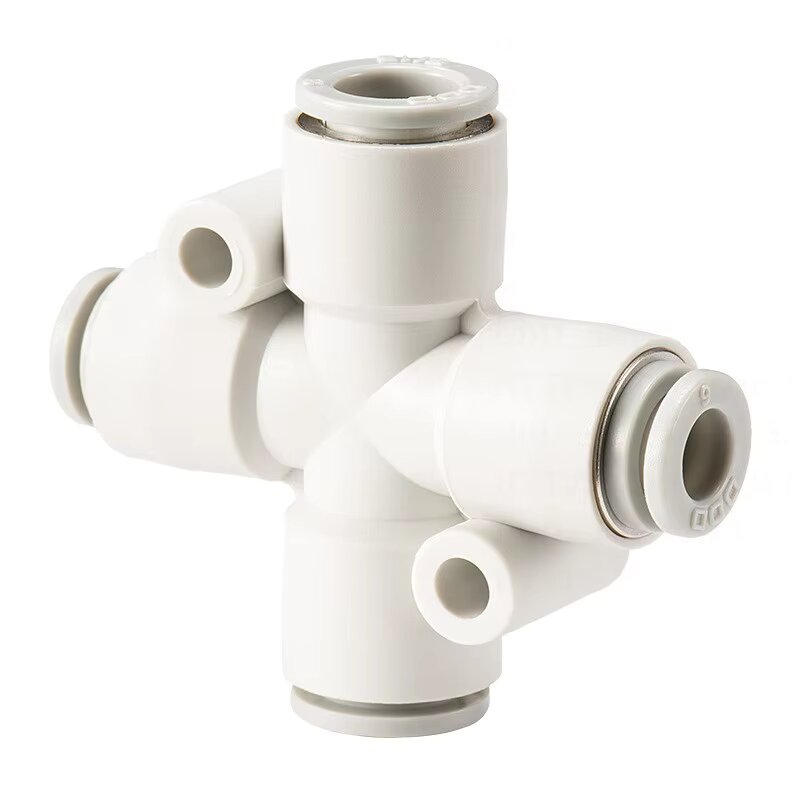

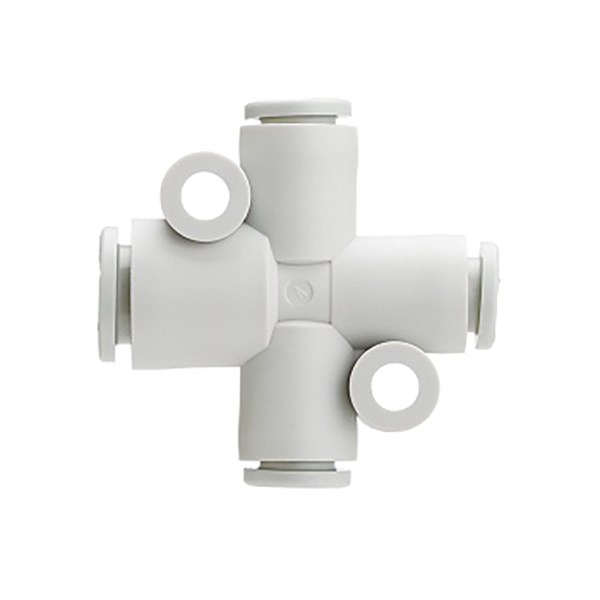

3.1 KQ2TW vienodo skersmens kryžminė jungtis (4 tokio paties dydžio prievadai)
|
Modelisisisisisisis |
Vamzdžio išorinis skersmuo ΦD (mm) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

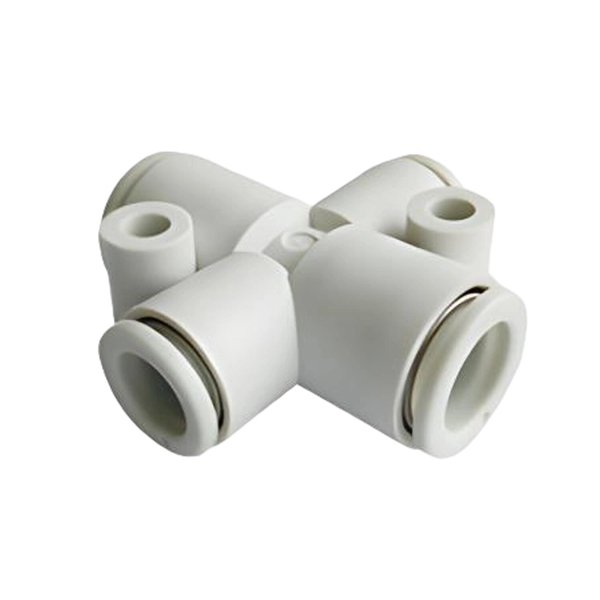

3.2 KQ2TX mažinanti kryžminė jungtis (1 tipas)
|
Modelisisisisisisis |
Prievadas ΦD ① (mm) |
Prievadas ΦD ② (mm) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY mažinanti kryžminė jungtis (2 tipas)
|
Modelisisisisisisis |
Prievadas ΦD ① (mm) |
Prievadas ΦD ② (mm) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
Prekė |
Parametras |
|
Suderinamas vamzdelis |
PU vamzdis, PA nailono pneumatinis vamzdis |
|
Darbinio slėgio diapazonas |
-100 kPa (vakuumas) ~ 1,0 MPa (teigiamas slėgis) |
|
Darbinė temperatūra |
0℃ ~ 60℃ |
|
Prisijungimo būdas |
Paspaudimas vienu paspaudimu; Paspauskite atleidimo žiedą, kad atjungtumėte vamzdelį |
|
Pagrindinė medžiaga |
PBT korpusas, nerūdijančio plieno letena, NBR guminis sandariklis |
• Oro šaltinio išsišakojimas ir vamzdynų nukreipimas automatizuotai gamybos įrangai
• Pneumatinės grandinės paskirstymas robotizuotoms rankoms ir vakuuminių siurbtukų sistemoms
• Daugiakryptis oro paskirstymas cilindrų pneumatinėms valdymo kilpoms
• Kompaktiškas vamzdyno sujungimas ir skersmens keitimas tikslioms pneumatinėms sistemoms
• Vienodo skersmens marškinėliai: Pasirinkite KQ2Txx-00 3 krypčių vamzdynams su visiškai vienodu vamzdžių skersmeniu
• Mažinanti marškinėlė: Pasirinkite KQ2T①-② vamzdynams, kurių šoninis skersmuo yra vienodas ir vidurinis skersmuo skiriasi
• Srieginė marškinėlė: Srieginiam sujungimui su vožtuvais ir cilindrais pasirinkite KQ2Txx-01S (imperinis) / M serija (metrinė)
• 4 krypčių kryžminis paskirstymas: pasirinkite KQ2TW/TX/TY seriją scenarijams, kuriems reikalingas keturių krypčių dujotiekio išsišakojimas
