Valdymo vožtuvas

SOLH VM2 (VM200) vidutinio mechaninio vožtuvo vožtuvas yra visiškai keičiamas su atitinkamais SMC modeliais. Pasižymi vidutine ventiliatoriaus konstrukcija su Cv=0,87 srauto koeficientu, jo srauto talpa yra maždaug 8 kartus didesnė nei mini VM1 serijos, turinčios standartinį Rc1/4 prievadą ir pasirenkamus NPT/G1/4 sriegius. Jis veikia žemesnėje nei 0–1,0 MPa slėgyje ir yra nesuderinamas su vakuumu, nes yra neteptas dilimui atsparus tarpiklis ir tvirtas metalinis korpusas. Galimi šoninių ir apatinių prievadų vamzdynų išdėstymai, kuriuos palaiko visa keičiamų pavarų serija: standartinis POM volelis / grūdinto plieno dilimui atsparaus ritinėlio svirtis, vienpusis volelis, tiesus stūmoklis, plokščias mygtukas, geltona grybo avarinio stabdymo galvutė, žalias indikatoriaus mygtukas ir užrakinama vyrių rankenėlė. Grūdinto plieno volo variantas tinka didelių apkrovų ir didelio susidėvėjimo gamybos linijoms. Plačiai naudojamas cilindro ir slydimo stalo eigos ribos aptikimui, įrangos rankiniam paleidimui, oro perjungimui ir saugos avariniam blokavimui, jis yra pagrindinis mechaninis oro paleidimo vožtuvas pakavimo, tekstilės, spausdinimo ir bendrosios automatikos gamybos linijose.

SOLH VM4 (VM400) vidutinis 3 angų vožtuvas yra visiškai pakeičiamas su lygiaverčiais SMC modeliais, išdėstytais tarp mini VM1 ir didelio srauto VM2 serijų. Pagrindinis jo pranašumas yra suderinamumas su visu slėgio diapazonu nuo -100 kPa vakuumo iki 1,0 MPa teigiamo slėgio – funkcija, kuri nepasiekiama VM2. Jame naudojamas standartinis Rc1/8 prievadas su pasirenkamais NPT/G1/8 sriegiais ir Cv=0,38 srauto talpa, palaikomas šoninių ir apatinių prievadų vamzdynų išdėstymas. Pagamintas iš tvirto metalinio korpuso, jis atlaiko 1000 m/s² smūgius ir stiprią vibraciją, tinka atšiaurioms sunkioms gamybos linijoms, su tepalu ir dulkėms atspariu sandarikliu, užtikrinančiu ilgą tarnavimo laiką. Pateikiamas visas keičiamų pavarų rinkinys: standartinė / grūdinto anti-abrazyvinio plieno ritininė svirtis, vienpusis volelis, apsaugantis nuo atšokimo, tiesus stūmoklis, įvairių spalvų grybų avarinio sustabdymo mygtukai, 2/3 padėčių sukamieji rankenėlės, užrakinami mygtukai ir perjungimo vyrių svirtys. Plačiai taikomas cilindro ir slydimo stalo eigos ribos aptikimo, vakuuminės adsorbcijos / atleidimo grandinėse, įrangos rankinio paleidimo paleidimo, mašinos saugos avarinio blokavimo ir strypo armatūros perjungimo srityse, tai idealus vidutinis mechaninis paleidimo vožtuvas darbo sąlygoms, kurioms reikalingas vakuuminis suderinamumas ir stiprus atsparumas smūgiams.

SOLH ITV didelio srauto elektropneumatinis proporcinis vožtuvas yra visiškai pakeičiamas su lygiaverčiais SMC modeliais. Taikant uždaro ciklo slėgio grįžtamojo ryšio sistemą, jis priima DC0–10 V įtampos, 4–20 mA srovės analoginius signalus ir pasirenkamą lauko magistralės ryšį, įskaitant CC-Link, PROFINET, EtherNet/IP, kad būtų pasiektas bepakopis, didelio tikslumo nuotolinis oro slėgio reguliavimas su ±1% FS valdymo tikslumu ir IP65 apsauga nuo dulkių ir purslų. Trys serijos apima skirtingus srauto diapazonus: ITV1100 skirtas labai mažam srautui, ITV2100 universaliam vidutiniam srautui ir ITV3100 dideliam srautui iki 4400 L/min ANR su reguliuojamu slėgiu nuo 0,005 iki 0,9 MPa. Jis palaiko Rc/NPT/G sriegius ir įstumiamas jungtis, įmontuotą LED skaitmeninį ekraną ir savidiagnostikos aliarmą esant DC24V žemo maitinimo šaltiniui. Plačiai taikomas didelės skylės cilindro įjungimui, plėvelės ir vielos pastovaus įtempimo valdymui, puslaidininkių ir optinio tikslumo procesams, automatiniam dozavimui ir dengimui, kelių pakopų slėgio perjungimui suvirinimo ir kniedijimo įrangai, pakeičiant kelis rankinius reguliatorius, kad būtų galima realizuoti skaitmeninį centralizuotą slėgio valdymą automatizuotose gamybos linijose.

SOLH XTO674 ir INA14 inline atbuliniai vožtuvai turi tą pačią konstrukcinę platformą su itin mažu 0,01 MPa krekingo slėgiu, suderinamą su suslėgtu oru ir švariu vandeniu, kad būtų apsaugota nuo atgalinio srauto vakuuminiuose ir žemo slėgio skysčių vamzdynuose. XTO674 yra visiškai žalvario kriogeninė versija, veikianti iki -30 ℃; INA14 standartinėje serijoje yra žalvarinis arba SUS304 nerūdijančio plieno korpusas su standartiniais NBR sandarikliais ir pasirenkamais alyvai bei aukštai temperatūrai atspariais FKM ir oro sąlygoms atspariais CR sandarikliais. Kompaktiška įmontuota sriegio konstrukcija su srauto rodyklės žymėjimu gali būti montuojama tiesiai į vamzdynus be papildomų laikiklių, efektyviai užkertant kelią vakuumo praradimui ir atvirkštiniam oro srautui, kai montuojama tarp vakuumo generatorių ir siurbtukų. Dviejų serijų bendrieji matmenys ir sriegių dydžiai yra identiški, kad būtų galima tiesiogiai keisti lauką be vamzdžių modifikacijų, plačiai naudojami kriogeninėje įrangoje, vakuuminėse gamybos linijose, korozijai atspariose aukštos temperatūros skysčių grandinėse ir bendruosiuose pneumatiniuose ir vandens vamzdynuose, skirtuose vienpusiam slėgio išlaikymui ir atgalinio srauto prevencijai.

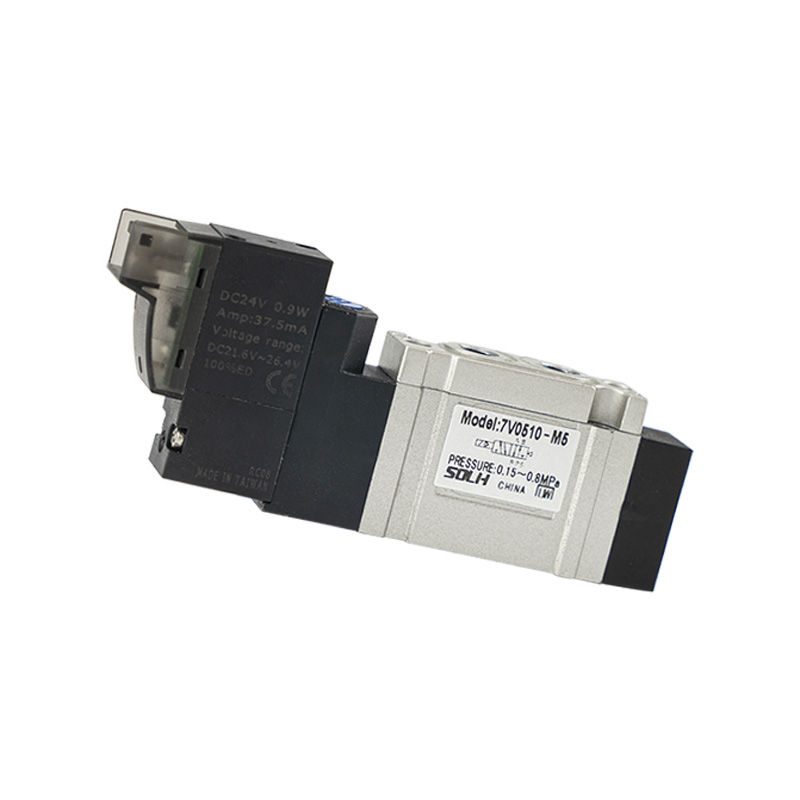

SOLH 7V kompaktiškas pilotuojamas solenoidinis vožtuvas apima visus 5/2 ir 5/3 krypčių variantus, apimančius vienos ritės spyruoklinį grąžinimą, dvigubos ritės fiksavimą ir tris centrines funkcijas: centre uždarytas, centrinis išmetimas, centrinis slėgio tiekimas. Jame įdiegta integruota vidinė centralizuota išmetimo bėgelio konstrukcija, kurios srautas yra maždaug 30 % didesnis nei tradiciniai 4 V serijos vožtuvai, kurių perjungimo atsakas yra ≤50 ms ir maksimalus veikimo dažnis iki 5 Hz. Itin mažos galios ritės generuoja mažiau šilumos nuolatiniam energijos tiekimui, o nuolatinės srovės energijos suvartojimas yra 0,7 W, o kintamoji srovė - 1,1 VA. Siūloma viso dydžio asortimentas nuo M5 iki 3/8", palaiko ir standartines sriegio prievadas, ir įstumiamas greitas jungtis. Vožtuvus galima montuoti atskirai arba sukrauti ant daugiapakopių aliuminio kolektorių, kad būtų sutaupyta spintoje ir supaprastintas pagrindinis oro vamzdynas. Darbinis slėgis svyruoja nuo 0,15 ~ 0,8 MPa su darbine temperatūra -20 ℃. - 70 ilgio sandarinimo vožtuvo korpusas. naudojamas cilindrų krypties perjungimui ir centralizuotam pneumatiniam valdymui visose automatizuotose gamybos linijose.

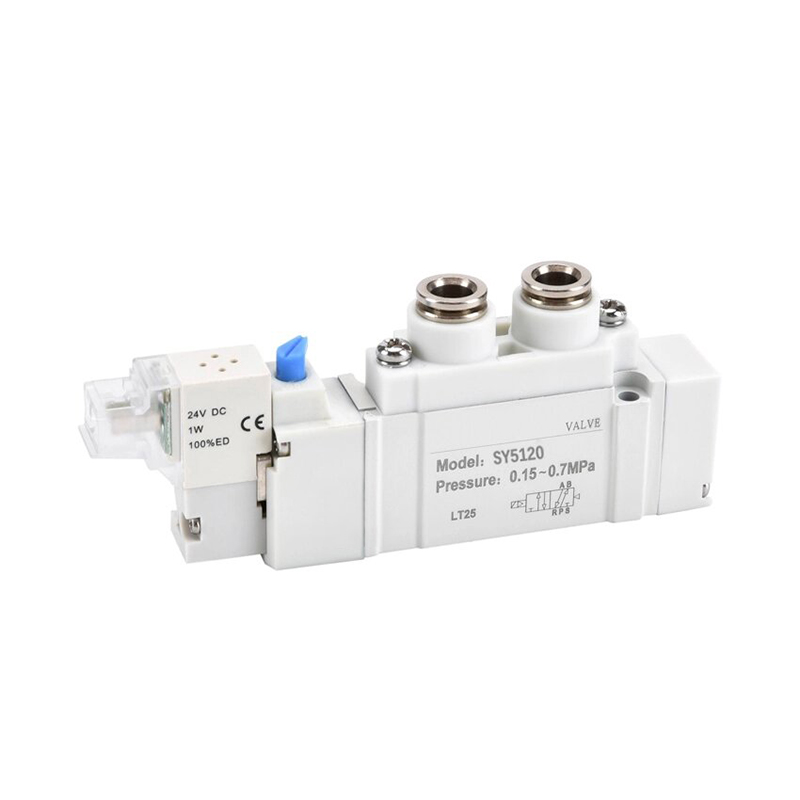

SOLH SY serijos pilotuojamas 5 angų solenoidinis vožtuvas yra visiškai keičiamas su atitinkamais SMC vožtuvais, įskaitant SY3000 mini, SY5000 medium mainstream, SY7000 large ir SY9000 itin didelius modelius. Jame pateikiamos visos grandinės parinktys: 5/2 vienos / dvigubos ritės ir 5/3 trijų padėčių su centriniu uždarytu, centriniu išmetimo ir centrinio slėgio tiekimo funkcijomis. Standartinės 0,35 W ritės ir pasirenkamos 0,1 W itin mažos galios energiją taupančios ritės generuoja mažai šilumos nuolatiniam energijos tiekimui. Vidinė pilotinė versija veikia 0,1–0,7 MPa, o išorinis pilotinis variantas palaiko -100 kPa vakuuminę aplinką. Tarpu sandari ritė pasiekia iki 200 milijonų perjungimo ciklų. Oro angos yra išdėstytos šonuose, viršuje ir apačioje, kad būtų galima lanksčiai nukreipti vamzdelius. Vožtuvai turi įkišamą konstrukciją, suderinamą su SS5Y kolektoriaus vožtuvų salelėmis, leidžiančiomis prižiūrėti vieną vožtuvą neišardant viso bloko, su IP65 kištukine jungtimi ir IP67 kolektoriaus pagrindo reitingu. Optimizuotos vidinės bėgelės užtikrina maždaug 80 % didesnį srautą nei senieji vožtuvai, o įmontuotas bandomasis filtro tinklelis apsaugo nuo ritės įstrigimo nuo dulkių. Plačiai naudojamas cilindrų krypties perjungimui ir centralizuotam pneumatiniam valdymui puslaidininkių, automobilių suvirinimo, pakavimo ir medicinos automatikos įrangoje.

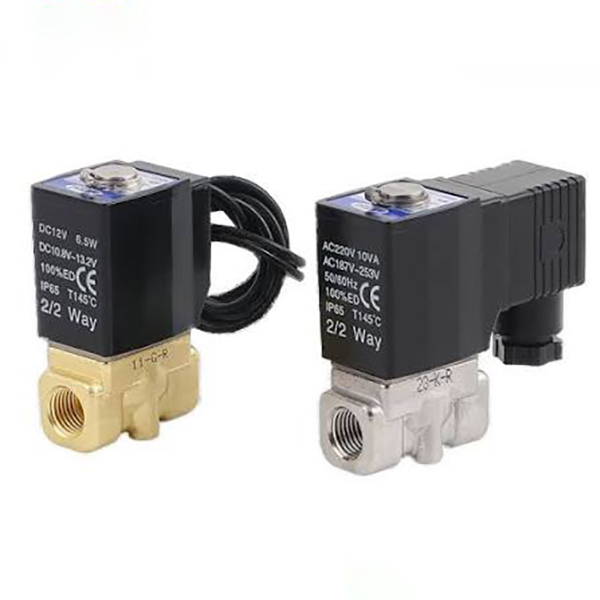

SOLH 2S serijos 2/2 krypčių normaliai uždaromi skysčio solenoidiniai vožtuvai apima dvi visas linijas: tiesioginio veikimo mažos angos 030/050 modelius ir pilotuojamus didelės angos 150–500 variantus, skirtus automatiniam švaraus vandens, suspausto oro, aušinimo skysčio, tepalinės alyvos ir silpnai korozinio skysčio vamzdynų įjungimui ir išjungimui. Tiesioginio veikimo versija leidžia paleisti nulinį slėgį be minimalaus slėgio skirtumo ribos, pasižymi kompaktišku dydžiu, universalia montavimo orientacija ir greitu milisekundžių perjungimu, idealiai tinka žemo slėgio mikro srauto programoms, tokioms kaip vieno taško staklių aušinimas, 3C mikro oro/vandens šakos ir mini valymo įranga. Pilotiniam valdymui reikalingas minimalus 0,05 MPa slėgio skirtumas, kad būtų visiškai atidarytas, tiekiamas itin didelis srautas su mažos galios žemos šilumos gyvatukais, tinkamas oro kompresoriaus nutekėjimo kolektyvams, pagrindinėms purškimo vandens linijoms ir didelio srauto cirkuliaciniams vandens valymo vamzdynams. Įrengiami standartiniai NBR nitrilo gumos sandarikliai su pasirenkamais rūgštims ir karštam vandeniui atspariais EPDM maistiniais sandarikliais. Galimi keli tarptautiniai sriegių standartai (PT/G/NPT) ir visuotinės universalios ritės įtampos (DC12/24V, AC24/110/220V), palaikomos DIN kištuko ir laidų laidų parinkčių. Karščiui atsparios ritės leidžia ilgą laiką nuolat įjungti energiją. Pasirinkimo vadovas: tiesioginio veikimo vamzdynams, kurių statinis slėgis mažesnis nei 0,05 MPa ir mažas atšakos srautas; pilotuojama versija, skirta G1/2 ir aukštesnėms pagrindinėms kolektorėms su stabiliu aukštu slėgiu ir dideliu cirkuliacijos srautu. EPDM sandariklis yra privalomas karštam vandeniui ir maistinėms skysčių terpėms.

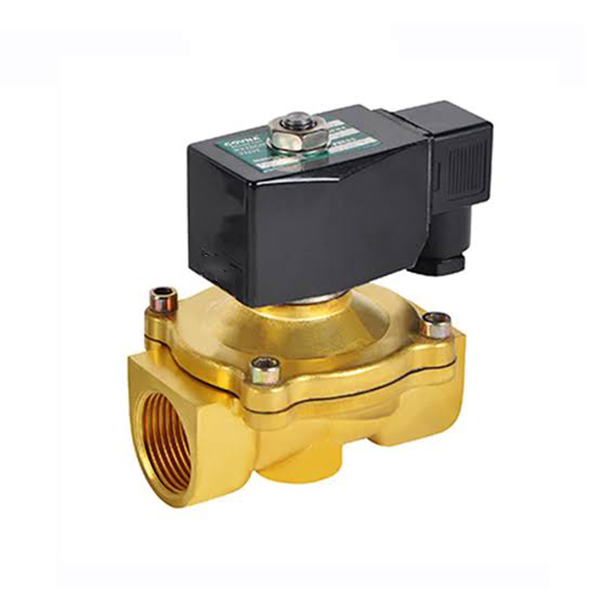

SOLH 2W serijos 2/2 krypčių normaliai uždarytas skysčio solenoidinis vožtuvas su kieto žalvario korpusu apima mažos angos tiesioginio veikimo 030/050 modelius ir didelės angos pilotuojamus 150–500 variantus, skirtus automatiniam švaraus vandens, suspausto oro, pjovimo aušinimo skysčio, tepalinės alyvos ir silpnai korozinio skysčio vamzdžių įjungimui ir išjungimui. Tiesioginio veikimo versija užtikrina nulinio slėgio skirtumo paleidimą be minimalaus darbinio slėgio ribos, pasižymi kompaktišku dydžiu, universalia montavimo orientacija ir milisekundžių aukšto dažnio perjungimu, idealiai tinka žemo slėgio mikro srauto atšakoms, vakuuminėms pagalbinėms vandens grandinėms ir vieno taško aušinimui mažoms staklėms. Bandomasis tipas reikalauja minimalaus 0,05 MPa paleidimo slėgio skirtumo, užtikrina itin didelį srautą su mažos galios žemos temperatūros kilimo ritėmis, tinka oro kompresorių pagrindinėms nutekėjimo linijoms, bendrojo surinkimo pagrindinėms purškiamo vandens grandinėms ir didelio srauto cirkuliaciniams vamzdynams vandens valymo sistemoms. Įrengiami standartiniai NBR nitrilo gumos sandarikliai su pasirenkamais karščiui ir rūgštims atspariais EPDM maistiniais sandarikliais. Galimi keli tarptautiniai sriegių standartai (PT/G/NPT) ir viso diapazono ritės įtampa (DC12/24V, AC24/110/220V), palaikoma DIN kištukinių lizdų, skirtų spintelės laidams, ir IP65 vandeniui atsparių laidų, skirtų drėgnai lauko įrangai. Karščiui atsparūs ritės leidžia 24 valandas nepertraukiamai tiekti energiją be perdegimo. Pasirinkimo gairės: pasirinkti tiesioginio veikimo tipą vamzdynams, kurių statinis slėgis mažesnis nei 0,05 MPa ir mikro vieno taško srautas; pasirinkite pilotuojamą variantą G1/2 ir aukščiau pagrindinėms kolektyvoms su stabilia aukšto slėgio didele cirkuliacija. EPDM sandariklis yra privalomas karštam vandeniui, išvalytam vandeniui ir maistinėms skysčių terpėms.
