Valdymo vožtuvas

SOLH 7V kompaktiškas pilotuojamas solenoidinis vožtuvas apima visus 5/2 ir 5/3 krypčių variantus, apimančius vienos ritės spyruoklinį grąžinimą, dvigubos ritės fiksavimą ir tris centrines funkcijas: centre uždarytas, centrinis išmetimas, centrinis slėgio tiekimas. Jame įdiegta integruota vidinė centralizuota išmetimo bėgelio konstrukcija, kurios srautas yra maždaug 30 % didesnis nei tradiciniai 4 V serijos vožtuvai, kurių perjungimo atsakas yra ≤50 ms ir maksimalus veikimo dažnis iki 5 Hz. Itin mažos galios ritės generuoja mažiau šilumos nuolatiniam energijos tiekimui, o nuolatinės srovės energijos suvartojimas yra 0,7 W, o kintamoji srovė - 1,1 VA. Siūloma viso dydžio asortimentas nuo M5 iki 3/8", palaiko ir standartines sriegio prievadas, ir įstumiamas greitas jungtis. Vožtuvus galima montuoti atskirai arba sukrauti ant daugiapakopių aliuminio kolektorių, kad būtų sutaupyta spintoje ir supaprastintas pagrindinis oro vamzdynas. Darbinis slėgis svyruoja nuo 0,15 ~ 0,8 MPa su darbine temperatūra -20 ℃. - 70 ilgio sandarinimo vožtuvo korpusas. naudojamas cilindrų krypties perjungimui ir centralizuotam pneumatiniam valdymui visose automatizuotose gamybos linijose.

SOLH SY serijos pilotuojamas 5 angų solenoidinis vožtuvas yra visiškai keičiamas su atitinkamais SMC vožtuvais, įskaitant SY3000 mini, SY5000 medium mainstream, SY7000 large ir SY9000 itin didelius modelius. Jame pateikiamos visos grandinės parinktys: 5/2 vienos / dvigubos ritės ir 5/3 trijų padėčių su centriniu uždarytu, centriniu išmetimo ir centrinio slėgio tiekimo funkcijomis. Standartinės 0,35 W ritės ir pasirenkamos 0,1 W itin mažos galios energiją taupančios ritės generuoja mažai šilumos nuolatiniam energijos tiekimui. Vidinė pilotinė versija veikia 0,1–0,7 MPa, o išorinis pilotinis variantas palaiko -100 kPa vakuuminę aplinką. Tarpu sandari ritė pasiekia iki 200 milijonų perjungimo ciklų. Oro angos yra išdėstytos šonuose, viršuje ir apačioje, kad būtų galima lanksčiai nukreipti vamzdelius. Vožtuvai turi įkišamą konstrukciją, suderinamą su SS5Y kolektoriaus vožtuvų salelėmis, leidžiančiomis prižiūrėti vieną vožtuvą neišardant viso bloko, su IP65 kištukine jungtimi ir IP67 kolektoriaus pagrindo reitingu. Optimizuotos vidinės bėgelės užtikrina maždaug 80 % didesnį srautą nei senieji vožtuvai, o įmontuotas bandomasis filtro tinklelis apsaugo nuo ritės įstrigimo nuo dulkių. Plačiai naudojamas cilindrų krypties perjungimui ir centralizuotam pneumatiniam valdymui puslaidininkių, automobilių suvirinimo, pakavimo ir medicinos automatikos įrangoje.

SOLH 2S serijos 2/2 krypčių normaliai uždaromi skysčio solenoidiniai vožtuvai apima dvi visas linijas: tiesioginio veikimo mažos angos 030/050 modelius ir pilotuojamus didelės angos 150–500 variantus, skirtus automatiniam švaraus vandens, suspausto oro, aušinimo skysčio, tepalinės alyvos ir silpnai korozinio skysčio vamzdynų įjungimui ir išjungimui. Tiesioginio veikimo versija leidžia paleisti nulinį slėgį be minimalaus slėgio skirtumo ribos, pasižymi kompaktišku dydžiu, universalia montavimo orientacija ir greitu milisekundžių perjungimu, idealiai tinka žemo slėgio mikro srauto programoms, tokioms kaip vieno taško staklių aušinimas, 3C mikro oro/vandens šakos ir mini valymo įranga. Pilotiniam valdymui reikalingas minimalus 0,05 MPa slėgio skirtumas, kad būtų visiškai atidarytas, tiekiamas itin didelis srautas su mažos galios žemos šilumos gyvatukais, tinkamas oro kompresoriaus nutekėjimo kolektyvams, pagrindinėms purškimo vandens linijoms ir didelio srauto cirkuliaciniams vandens valymo vamzdynams. Įrengiami standartiniai NBR nitrilo gumos sandarikliai su pasirenkamais rūgštims ir karštam vandeniui atspariais EPDM maistiniais sandarikliais. Galimi keli tarptautiniai sriegių standartai (PT/G/NPT) ir visuotinės universalios ritės įtampos (DC12/24V, AC24/110/220V), palaikomos DIN kištuko ir laidų laidų parinkčių. Karščiui atsparios ritės leidžia ilgą laiką nuolat įjungti energiją. Pasirinkimo vadovas: tiesioginio veikimo vamzdynams, kurių statinis slėgis mažesnis nei 0,05 MPa ir mažas atšakos srautas; pilotuojama versija, skirta G1/2 ir aukštesnėms pagrindinėms kolektorėms su stabiliu aukštu slėgiu ir dideliu cirkuliacijos srautu. EPDM sandariklis yra privalomas karštam vandeniui ir maistinėms skysčių terpėms.

SOLH 2W serijos 2/2 krypčių normaliai uždarytas skysčio solenoidinis vožtuvas su kieto žalvario korpusu apima mažos angos tiesioginio veikimo 030/050 modelius ir didelės angos pilotuojamus 150–500 variantus, skirtus automatiniam švaraus vandens, suspausto oro, pjovimo aušinimo skysčio, tepalinės alyvos ir silpnai korozinio skysčio vamzdžių įjungimui ir išjungimui. Tiesioginio veikimo versija užtikrina nulinio slėgio skirtumo paleidimą be minimalaus darbinio slėgio ribos, pasižymi kompaktišku dydžiu, universalia montavimo orientacija ir milisekundžių aukšto dažnio perjungimu, idealiai tinka žemo slėgio mikro srauto atšakoms, vakuuminėms pagalbinėms vandens grandinėms ir vieno taško aušinimui mažoms staklėms. Bandomasis tipas reikalauja minimalaus 0,05 MPa paleidimo slėgio skirtumo, užtikrina itin didelį srautą su mažos galios žemos temperatūros kilimo ritėmis, tinka oro kompresorių pagrindinėms nutekėjimo linijoms, bendrojo surinkimo pagrindinėms purškiamo vandens grandinėms ir didelio srauto cirkuliaciniams vamzdynams vandens valymo sistemoms. Įrengiami standartiniai NBR nitrilo gumos sandarikliai su pasirenkamais karščiui ir rūgštims atspariais EPDM maistiniais sandarikliais. Galimi keli tarptautiniai sriegių standartai (PT/G/NPT) ir viso diapazono ritės įtampa (DC12/24V, AC24/110/220V), palaikoma DIN kištukinių lizdų, skirtų spintelės laidams, ir IP65 vandeniui atsparių laidų, skirtų drėgnai lauko įrangai. Karščiui atsparūs ritės leidžia 24 valandas nepertraukiamai tiekti energiją be perdegimo. Pasirinkimo gairės: pasirinkti tiesioginio veikimo tipą vamzdynams, kurių statinis slėgis mažesnis nei 0,05 MPa ir mikro vieno taško srautas; pasirinkite pilotuojamą variantą G1/2 ir aukščiau pagrindinėms kolektyvoms su stabilia aukšto slėgio didele cirkuliacija. EPDM sandariklis yra privalomas karštam vandeniui, išvalytam vandeniui ir maistinėms skysčių terpėms.

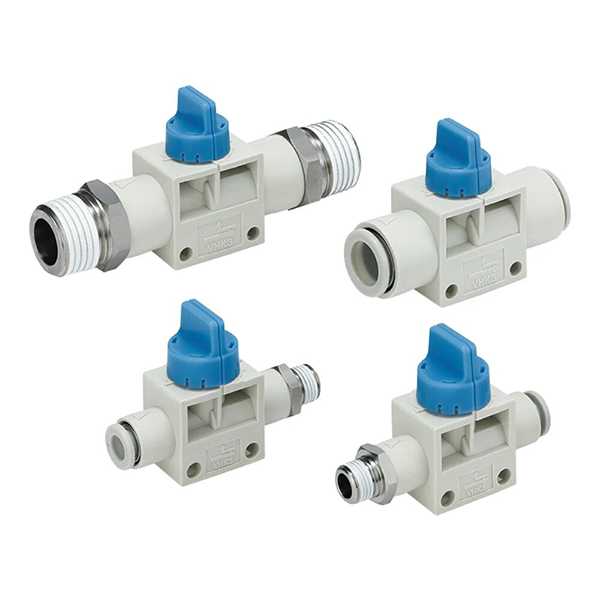

SOLH VHK rankenėlės rankinis vožtuvas apima 2/2 krypčių uždarymo ir 3/2 krypčių slėgio mažinimo tipus, visiškai keičiamus su originaliais SMC VHK vožtuvais. Taikant pačių sukurtą precizišką sandariklį, ugniai atsparų PBT korpusą ir varinę ritę, jis automatiškai gaminamas masiškai ir turi pakankamai atsargų. Jame yra 90° mažo sukimo momento sukimosi funkcija ir gausu įstumiamų/srieginių jungčių. 3/2 krypčių versija automatiškai pašalina liekamąjį slėgį, plačiai naudojama saugos mažinimui prieš solenoidinius vožtuvus, vakuumo grandinės perjungimui ir atšakų oro valdymui kompaktiškose miniatiūrinėse pneumatinėse sistemose.

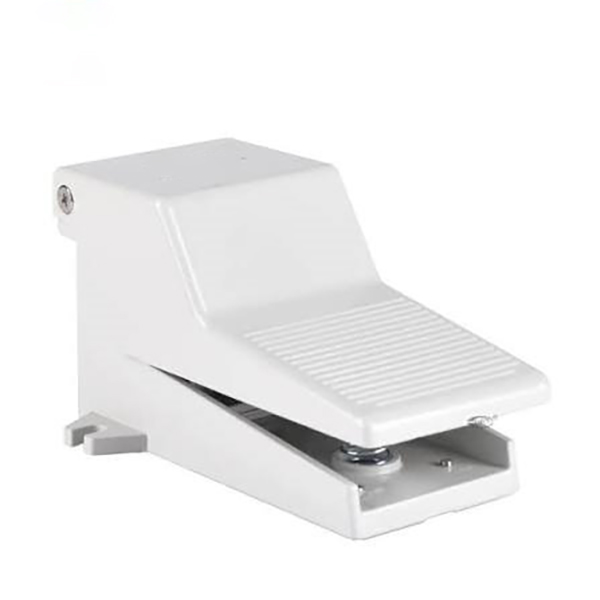

Pneumatinis kojinio pedalo vožtuvas SOLH 4F turi integruotą liejimo aliuminio korpusą ir yra visiškai pakeičiamas su AirTAC lygiaverčiais modeliais. Pagaminta pagal pačių sukurtą dvigubo išmetimo sandarinimo technologiją, ji masiškai gaminama automatizuotomis surinkimo linijomis, turinčiomis pakankamai vietos atsargų ir pastovių pasaulinių siuntų. Galimos savaime atstatančios, savaime užsifiksuojančios ir apsauginės apsaugos versijos su IP54 atsparumu dulkėms ir purslams. Jis plačiai valdo dvigubo veikimo cilindrų abipusį judėjimą štampavimo, kniedijimo armatūros ir grandinės derinimo vietoje. Didelis oro srautas užtikrina greitą reakciją, smūgiams atspari konstrukcija tinka sunkiems dažniems žingsniams pramoninėse dirbtuvėse.

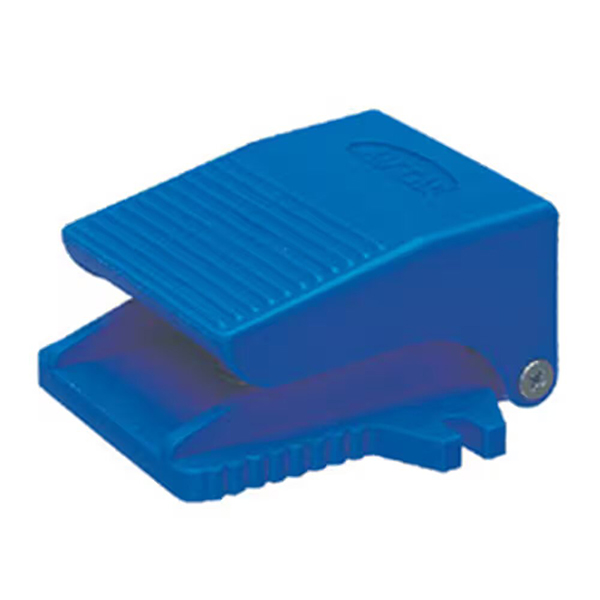

SOLH 3F pneumatiniai kojinio pedalo vožtuvai, sudaryti iš tvirto aliuminio 3F ir lengvo plastiko 3FM versijų, skirtų tiesiogiai pakeisti AirTAC analogus. Palaikoma savarankiškai sukurta tiksliojo sandarinimo technologija ir automatizuota masinė gamyba, gabenant dideles metines siuntas, išlaikomos pakankamai vietos atsargų. Įrengti savaiminio atstatymo ir užrakinimo režimai bei IP54 apsauga, jie tarnauja tvirtinimo įtaisams, vienpusio veikimo cilindrams ir vakuuminiam laužymui, stabiliai tiekiami apdirbimo ir automatizavimo klientams, atsparūs dilimui aukšto dažnio dirbtuvėse esant suslėgtam orui be tepalų.

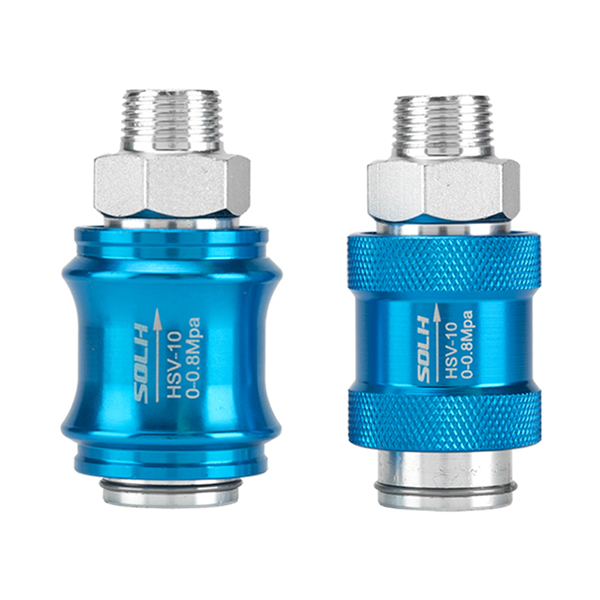

SOLH HSV serijos 3/2 krypčių rankiniai slydimo pneumatiniai vožtuvai turi integruotą įvorę, stumiamą ir traukiamą, integruotą struktūrą, kuri visiškai atitinka pagrindinės AirTAC HSV serijos matmenų specifikacijas ir gali būti keičiama į lygiaverčius buitinius vožtuvus. Sukurtas be grįžtamųjų spyruoklių ir įrengtas su mechanine savaime užsifiksuojančia padėtimi, šis vožtuvas perjungia oro srautą ašiniu stumimu ir traukimu: stumiant įvorę į priekį sujungiama P įleidimo anga ir A darbinė anga normaliam oro tiekimui; traukiant atgal, oro įsiurbimo anga atjungiama ir automatiškai susieja A prievadą su įmontuotu R išmetimo anga, kad būtų galima greitai išleisti liekamąjį slėgį galinių vamzdynų ir pavarų viduje. Jis tarnauja kaip specialus pneumatinių atšakų vamzdynų apsauginis išjungimo jungiklis ir būtinas slėgio mažinimo vožtuvas įrangos priežiūros darbams. Sukonfigūruoti trys standartiniai prievadai: P pagrindiniam suspausto oro įvadui, A išėjimui į paskesnius pneumatinius komponentus ir įmontuota R išmetimo anga, paslėpta vožtuvo korpuse. Pateikiama daugybė specifikacijų, apimančių nuo G1/8 iki G1 sriegių dydžius, kartu su trimis sriegių išdėstymo parinktimis (SF vienas vidinis ir vienas išorinis sriegis, SS dvigubi išoriniai sriegiai, FF dvigubi vidiniai sriegiai); PT kūginis sriegis, G lygiagretus sriegis ir NPT sriegis yra pasirenkami, kad atitiktų pasaulinius vamzdynų standartus. Pagamintas iš kietai anoduoto aliuminio lydinio vožtuvų korpusų, nerūdijančio plieno antikorozinių ritių ir didelio našumo NBR nitrilo gumos sandarinimo žiedų, vožtuvas palaiko darbą be tepimo esant filtruotam suslėgtam orui, kurio vardinis darbinis slėgis yra 0–1,0 MPa, ir atlaiko bandomąjį slėgį iki 1,5 MPa. Darbinė stūmimo traukimo jėga yra valdoma 18–25 N, kad veiktų sklandžiai, o mechaninė fiksavimo konstrukcija tvirtai išlaiko nustatytą padėtį be dreifo ar oro nuotėkio dėl atsitiktinio prisilietimo. Skirtingai nuo 4HV rotacinių rankinių vožtuvų, naudojamų dvigubo veikimo cilindrų perjungimui į priekį / atgal, HSV serija yra sukurta išskirtinai vamzdyno įjungimui ir slėgio išleidimui. Jis gali būti tiesiogiai nuosekliai montuojamas oro vamzdynuose be papildomų tvirtinimo pagrindų, kad būtų sutaupyta montavimo vieta. Plačiai naudojamas oro tiekimui izoliuoti prieš kapitalinį įrangos remontą, pagrindinės oro grandinės automatikos įrankių saugos atjungimui, vakuuminio vamzdyno perjungimui ir atšakos grandinės nepriklausomam oro šaltinio valdymui, efektyviai pašalina paslėptus pavojus, kuriuos sukelia liekamasis slėgis atliekant techninę priežiūrą, ir garantuoja darbo saugumą vietoje.

SOLH M5 serijos 5/2 krypčių spyruoklinio grąžinimo mechaniniai kryptiniai vožtuvai turi vieningą M5 × 0,8 smulkių sriegių sąsają visoje gaminių linijoje. Šie be ritės pneumatiniai vožtuvai perjungia oro kanalus, remdamiesi tik išorine mechanine veikimo jėga, ir automatiškai atstatomi įtaisytomis spyruoklėmis, kai pašalinama išorinė jėga. Jie naudojami kaip pagrindiniai miniatiūriniai pneumatinio signalo paleidimo komponentai, plačiai naudojami cilindro eigos ribinei padėties nustatymui, grįžtamojo ryšio signalo perdavimui ir vietiniam rankiniam automatinės įrangos pneumatiniam įjungimui. Visą seriją sudaro dvi pagrindinės kategorijos: mechaniškai valdomi tipai (stūmoklis, ritininė svirtis, vienakryptis volas) ir rankiniu būdu valdomi tipai (mygtukas, perjungimo svirtis, grybų avarinis mygtukas, besisukantis užrakto mygtukas), kurių matmenys visiškai keičiami su pagrindiniais AirTAC M5 serijos mechaniniais vožtuvais, skirtus tiesioginiam pakeitimui. Standartinis penkių prievadų išdėstymas susideda iš P pagrindinio oro tiekimo angos, A/B darbinių prievadų, prijungtų prie miniatiūrinių dvigubo veikimo cilindrų, ir dviejų atskirų šoninių išmetimo angų R1/R2, skirtų miniatiūriniam duslintuvo įrengimui, siekiant sumažinti išmetamųjų dujų triukšmą ir blokuoti išorinį dulkių patekimą. Priimama subalansuota slankiojančios ritės struktūra, kuri yra atspari oro tiekimo priešslėgio trukdžiams; Norint užbaigti stabilų vožtuvo perjungimą su itin jautria reakcija, reikalinga tik nedidelė išorinė jėga. Pasirenkamos kelios paleidimo galvutės, kad tiktų įvairioms darbo sąlygoms: M5B tiesus stūmoklis, skirtas standaus kontakto padėties aptikimui, M5R universalus ritinėlio svirtis, kurią paleidžia kumšteliai ir pertvaros, vienakryptis volas M5L, skirtas išvengti netinkamo veikimo viena kryptimi, ir įvairūs rankinio mygtuko ir perjungimo stiliai, skirti rankiniam bėgimo valdymui ir avariniam išjungimui. Pagaminti iš kieto anoduoto aliuminio vožtuvų korpusų ir nusidėvėjimui atsparių NBR nitrilo gumos sandariklių, vožtuvai palaiko veikimą be tepimo filtruotu suslėgtu oru 0,05–0,8 MPa greičiu, o jų tarnavimo laikas viršija 10 milijonų perjungimo ciklų. Galimi individualūs kelių stočių kolektoriaus pagrindai (M5M serija), skirti centralizuotam oro tiekimui ir moduliniam integruotam montavimui, kartu su atitinkamais adapteriais, mikro duslintuvais ir greitosiomis jungtimis. Išsiskirianti iš 3/2 krypčių S3 valdymo vožtuvų, ši 5 jungčių M5 serija gali tiesiogiai valdyti mažus dvigubo veikimo cilindrus arba išvesti pilotinius signalus, kad įjungtų pagrindinius solenoidinius vožtuvus. Įprasti scenarijai apima surinkimo armatūros aptikimą vietoje, automatinį cilindro eigos atbulinės eigos keitimą, rankinį derinimą vietoje ir nedidelio automatinio pneumatinio loginio signalo paleidimą.
