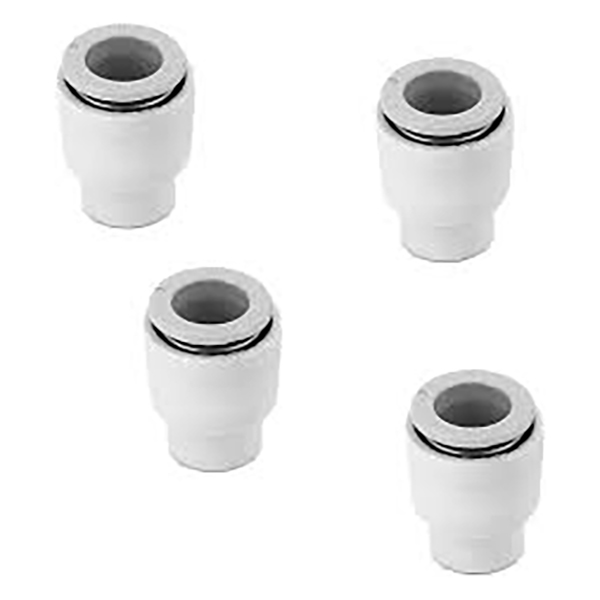

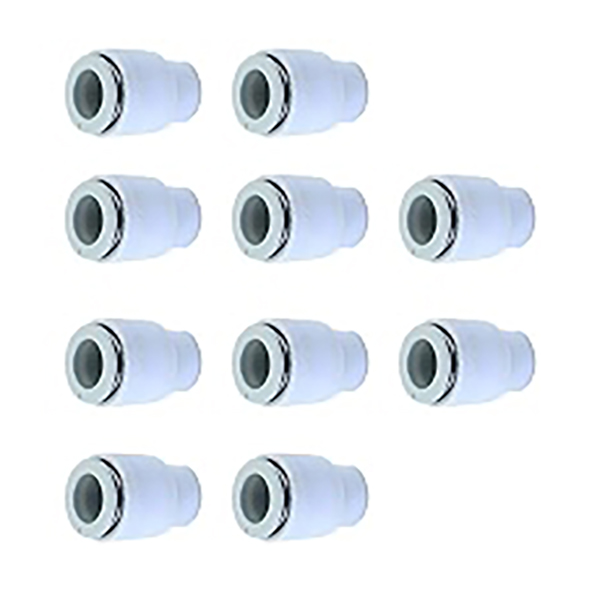

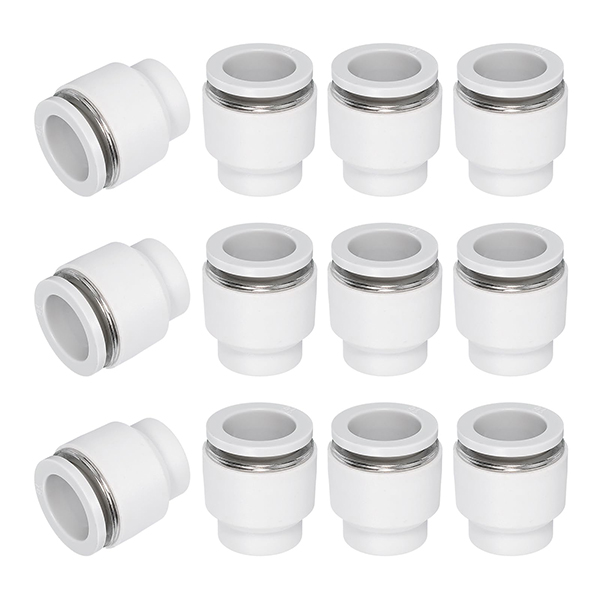

KQ2C Push Fit moteriškas galinis dangtelis, plastikinis

SOLH KQ2C serijos įspaudžiamas dangtelis | Pneumatinis vamzdžio kištukas KQ2 vieno prisilietimo jungiamosioms detalėms

Gamintojas: SOLH by Richge Technology | SMC KQ2C lygiavertis įstumiamas vamzdžio kištukas KQ2 serijos jungiamosioms detalėms

1. Produkto apžvalga

     KQ2C yra specialus įstumiamas dangtelis (vamzdžio kamštis), suderintas su SOLH KQ2 serijos pneumatinėmis jungtimis. Jis skirtas laikinai užsandarinti nepanaudotus oro vamzdžių angas, kad būtų greitai uždarytos oro grandinės. Tai yra būtinas pneumatinės sistemos paleidimo ir rezervuotų prievadų priežiūros priedas.

2. Modelio kodo pavadinimo taisyklė

  Formatas: KQ2C□□
     KQ2: SMC 2 kartos vieno prisilietimo tvirtinimo serija
     C: dangtelis, įstumiamas vamzdžio kištukas
     □□: suderintas vamzdžio išorinis skersmuo (mm)
  Pavyzdžiai:
     KQ2C04: tinka Φ4 mm įstūmimo prievadui
     KQ2C06: tinka Φ6 mm įstumiamam prievadui (populiariausias dydis)
     KQ2C08: tinka Φ8 mm įstūmimo prievadui

3. Struktūra ir pagrindinės savybės

3.1 Struktūrinis projektavimas

      Cilindrinė įstumiama konstrukcija su profilį atitinkančiais oro vamzdeliais, tiesiogiai įkišamais į vieno prisilietimo prievadus

      Sandarinimo principas: po įdėjimo suspauskite vidinį NBR sandariklį, kad susidarytumėte patikimą sandarinimą, nereikia papildomų įrankių

      Apsaugos nuo kritimo dizainas: po įdėjimo tvirtai užfiksuotas nerūdijančio plieno žandikauliais įstūmimo angoje. Norėdami lengvai nuimti dangtelį, paspauskite atlaisvinimo apykaklę.

3.2 Pagrindiniai pranašumai

     • Prijunkite ir paleiskite: Montavimas be įrankių, įkišamas tiesiai į sandarinimo angą, greitas surinkimas ir išmontavimas

     • Visiškas suderinamumas: Veikia su visais KQ2 serijos vieno prisilietimo prievadais, įskaitant T/L/U/E/UD/UT/VD/VT tipus

     • Patikimas veikimas: skirtas visam sistemos darbiniam slėgiui, palaiko vakuumą iki -100 kPa ir nėra nutekėjimo rizikos

     • Kompaktiškas dydis: taupo įrengimo plotą, idealiai tinka valdymo spintelėms ir ankštoms vidinėms mašinų erdvėms

     • Patvari medžiaga: PBT inžinerinis plastikinis korpusas + NBR sandarinimo žiedas, atsparus smūgiams ir korozijai, užtikrinantis ilgą tarnavimo laiką

4. Standartinių modelių sąrašas

5. Bendrosios techninės specifikacijos

6. Taikymo scenarijai

     • Eksploatacijos pradžios rezervuotų angų sandarinimas: paleidžiant mašiną, užsandarinkite nepanaudotus įstūmimo angas, kad būtų išvengta oro nuotėkio; Baigę bandymą prijunkite vamzdelius

     • Atsarginės angos uždarymas: užsandarinkite atsargines vožtuvų salelių ir kolektoriaus jungiamųjų detalių angas (KQ2UD/KQ2UT), kad užblokuotumėte dulkes ir atsitiktinį oro nuotėkį

     • Laikinai išjungtas grandinės sandarinimas: laikinai išjungtų cilindrų grandinių angas uždarykite įrangos techninės priežiūros metu, nepaveikdami kitų darbo grandinių.

     • Vakuuminės grandinės apsauga nuo nuotėkio: Užsandarinkite nenaudojamus siurbimo puodelių angas ant vakuuminės įrangos, kad išlaikytumėte stabilų vakuumo lygį

7. Naudojimo pastabos

     •Suderinamumo patikrinimas: griežtai pasirinkite dangtelį, atitinkantį prievado dydį. Φ6 prievadas priima tik KQ2C06; Neatitinkantis dydis sukelia sandariklio gedimą arba nesėkmingą įdėjimą.

     •Visiškas įkišimas: iki galo įstumkite dangtelį į angą, kol pasigirs spragtelėjimas, patvirtinantis, kad žandikauliai užsifiksavo ir užtikrina patikimą sandarinimą.

     •Nuėmimo būdas: traukdami dangtelį į išorę paspauskite atlaisvinimo apykaklę. Netraukite stipriai, kad nepažeistumėte vidinių žandikaulių.

     • Darbo sąlygų riba: Netinka korozinėms dujoms, aukštos temperatūros garams ir kitoms specialioms terpėms, tik standartinėms pneumatinėms ir vakuuminėms sistemoms.

     • Priežiūra ir keitimas: Pakeiskite dangtelį, kai sandarinimo žiedas yra pasenęs arba pažeistas, kad išvengtumėte oro nuotėkio dėl netinkamo sandarinimo.

8. Palyginimas: KQ2C įspaudžiamas dangtelis ir srieginis kištukas
